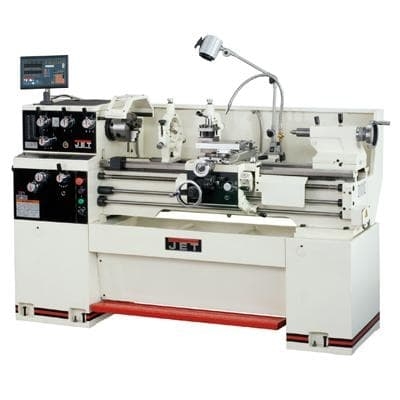

Токарно-винторезный станок JET GH-1440-W3 DRO (GH-1440-W3 DRO)

Преимущества токарно-винторезного станка JET GH-1440-W3 DRO

• Высокое качество изготовления
• Надежность и долговечность
• Простота в использовании
• Точное позиционирование

Особенности токарно-винторезного станка jet gh-1440-w3 dro

• Цифровая система управления DRO для точной настройки
• Мощный двигатель для обработки различных материалов
• Различные скорости вращения для адаптации к различным задачам
• Удобная система смены инструментов

Токарно-винторезный станок JET GH-1440-W3 DRO предназначен для обработки металлических деталей различных форм и размеров. Идеально подходит для производства запчастей, инструментов, а также для ремонта и обслуживания оборудования. Этот станок широко применяется в таких сферах, как машиностроение, авиационная промышленность, производство автомобилей, судостроение и другие отрасли, где требуется точная и качественная обработка металла. Токарно-винторезный станок JET GH-1440W-3 DRO c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб. Токарно-винторезный станок JET GH-1440W3 DRO - усовершенствованная версия популярного станка GH-1440W3. Главное отличие этой модели - наличие устройства цифровой индикации (УЦИ). Как и в других токарных изделиях JET такое оборудование имеет дополнительное обозначение «DRO». Станок предназначен на эксплуатацию в мастерских, ремонтных зонах, автосервисах и готов выдержать достаточно серьезные нагрузки. На нем можно обтачивать заготовки диаметром до 360 мм (над станиной) и до 520 мм со снятым мостиком Gap. Диаметр обточки над суппортом составляет 225 мм, а расстояние между центрами 1000 мм. На станке установлен мощный асинхронный двигатель, требующий питания 380В, частота вращения шпинделя может варьироваться от 40 до 1800 об/мин. как и все станки профессиональной серии JET GH-1440 W3 DRO изготавливается по эксклюзивному протоколу приемки DIN 8606. Направляющие станины выполнены из серого чугуна, закалены высокочастотным напряжением и затем отшлифованы с особой тщательностью. Для увеличения ресурса, качественного охлаждения, и как следствие, увеличения срока службы механизм привода помещен в масляную ванну. Коробка передач и передняя бабка станка оснащаются закаленными и шлифованными шестернями, что повышает точность обработки. На данном станке установлена защитная муфта ходового винта, также предусмотрен толчковый режим пуска двигателя для облегчения механической смены режимов работы. Уже с завода станок поставляется со всеми необходимыми комплектующими.

Преимущества токарно-винторезного станка GH-1440-W3 DRO:

• Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);
• Закаленные в индукционной печи и отшлифованные направляющие станины из серого чугуна;
• Коробка передач станка позволяет нарезать резьбу без замены шестерен;
• Механизм привода шпинделя постоянно работает в масляной ванне;
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач;
• Автоматическая подача продольного и поперечного суппорта;
• Регулировка зазоров направляющих при помощи клиновых планок;
• Регулируемая в поперечном направлении задняя бабка для обточки конусов;
• Регулируемая муфта ходового винта;
• Толчковый режим работы шпинделя;
• УЦИ* (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак(*для станков с УЦИ).

Комплектация:

• 3-х кулачковый патрон 160 мм с прямыми/обратными кулачками
• 4-х кулачковая планшайба 200 мм
• Планшайба 300 мм

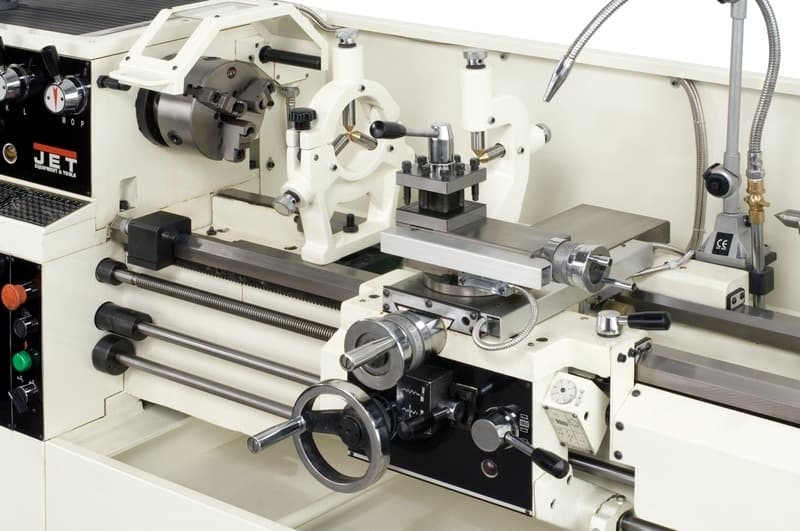

• 4-х-позиционный резцедержатель с фиксатором
• Подвижный и неподвижный люнеты

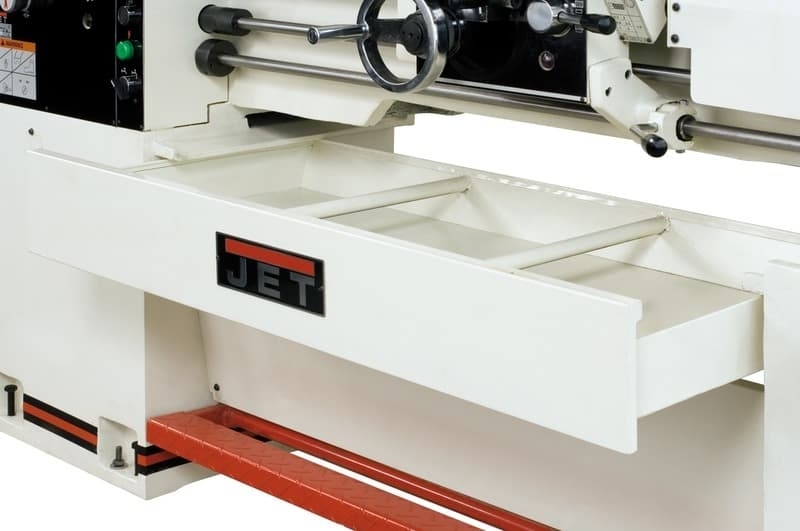

• Поддон для сбора стружки
• Ножной тормоз шпинделя
• Система подвода СОЖ
• Лампа местного освещения
• Регулируемые опоры
• Указатель резьбы
• Защитный экран патрона с концевым выключателем
• 2 невращающихся центра МК-3
• Переходник МК-5/МК-3
• Набор сменных шестерён
• Съемный мостик направляющих, gap
• УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА JET GH-1440-W3 DRO

• сменные принадлежности (аксессуары), например: сверла, буры; сверлильные и токарные патроны всех типов и кулачки и цанги к ним;
• подошвы шлифовальных машин и т.п. (см. список сменных принадлежностей (аксессуаров) JET);
• быстроизнашиваемые детали, например: угольные щетки, приводные ремни, защитные кожухи, направляющие и подающие резиновые ролики, подшипники, зубчатые ремни и колеса и прочее (см. инструкцию по оценке гарантийности и ремонта оборудования JET). Замена их является платной услугой;
• оборудование JET со стертым полностью или частично заводским номером;
• шнуры питания, в случае поврежденной изоляции замена шнура питания обязательна.

• при использовании оборудования не по назначению, указанному в инструкции по эксплуатации;
• при механических повреждениях оборудования;
• при возникновении недостатков из-за действий третьих лиц, обстоятельств непреодолимой силы, а так же неблагоприятных атмосферных или иных внешних воздействий на оборудование, таких как дождь, снег повышенная влажность, нагрев, агрессивные среды и др.;
• при естественном износе оборудования (полная выработка ресурса, сильное внутреннее или внешнее загрязнение, ржавчина);
• при возникновении повреждений из-за несоблюдения предусмотренных инструкцией условий эксплуатации (см. главу «Техника безопасности»);
• при порче оборудования из-за скачков напряжения в электросети;
• при попадании в оборудование посторонних предметов, например песка, камней, насекомых, материалов или веществ, не являющихся отходами, сопровождающими применение по назначению;
• при повреждения оборудования вследствие несоблюдения правил хранения, указанных в инструкции;
• после попыток самостоятельного вскрытия, ремонта, внесения конструктивных изменений, несоблюдения правил смазки оборудования;
• при повреждении оборудования из-за небрежной транспортировки. Оборудование должно перевозиться в собранном виде в упаковке, предотвращающей механические или иные повреждения и защищающей от неблагоприятного воздействия окружающей среды.

Напряжение, в	400
Диаметр обточки над станиной, мм	356
Диаметр обточки над съемным мостиком, gap, мм	508
Диаметр обточки над поперечным суппортом, мм	216
Расстояние между центрами, мм	1015
Частота вращения шпинделя, об/мин	40 - 1800
Количество скоростей шпинделя, шт	12
Конус шпинделя	МК-5
Присоединение шпинделя	D1-4 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм	40
Диапазон продольной подачи, мм/об	0,04 - 0,6
Количество продольных подач, шт	48
Диапазон поперечной подачи, мм/об	0,07 - 0,345
Количество поперечных подач, шт	48
Диапазон метрической резьбы, мм	0,4 - 7
Количество метрических резьб, шт	22
Дюймовая резьба, tpi	4 - 56
Количество дюймовых резьб, шт	28
Макс. размер резца, мм	16 x 16
Ход поперечного суппорта, мм	162
Ход верхнего суппорта, мм	89
Пиноль задней бабки	МК-3
Ход пиноли задней бабки, мм	120
Диапазон неподвижного люнета, мм	10 - 95
Диапазон подвижного люнета, мм	10 - 70
Расстояние между направляющими, мм	267
Мощность двигателя, квт	2,2
Масса gh-1440-w3 dro, кг	1005
Длина в упаковке, см	200
Ширина в упаковке, см	76
Высота в упаковке, см	150
Масса в упаковке, кг	1065
Объем бака сож, л	9
Длина, мм	1873
Ширина, мм	750
Высота, мм	1200

Промышленная компания Невастанкомаш оказывает помощь в подборе оборудования. наши специалисты помогут подобрать станки под ваши задачи исходя из объемов производства, требуемого сырья, необходимой производительности и технологий. широкая номенклатура станков джет позволяет произвести адресный выбор под ваши потребности. сотрудники компании осуществят поставку, предпродажную подготовку, пусконаладочные работы, сервисное обслуживание всего спектра оборудования jet. наличие оборудования на складе, низкие цены, короткие сроки поставки. при необходимости отправим оплаченное оборудование в регионы. отгрузка осуществляется любой транспортной компанией по вашему выбору.

• Ø обработки над станиной, мм 356
• Ø отверстия в шпинделе, мм 40
• Расстояние между центрами (рмц), мм 1015
• Напряжение, В 380
• Масса, кг 1065
• Модель GH-1440-W3 DRO
• Производство Швейцария
