JET GH-20120 ZH DRO Токарно-винторезный станок серии ZH O500 мм

• Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)

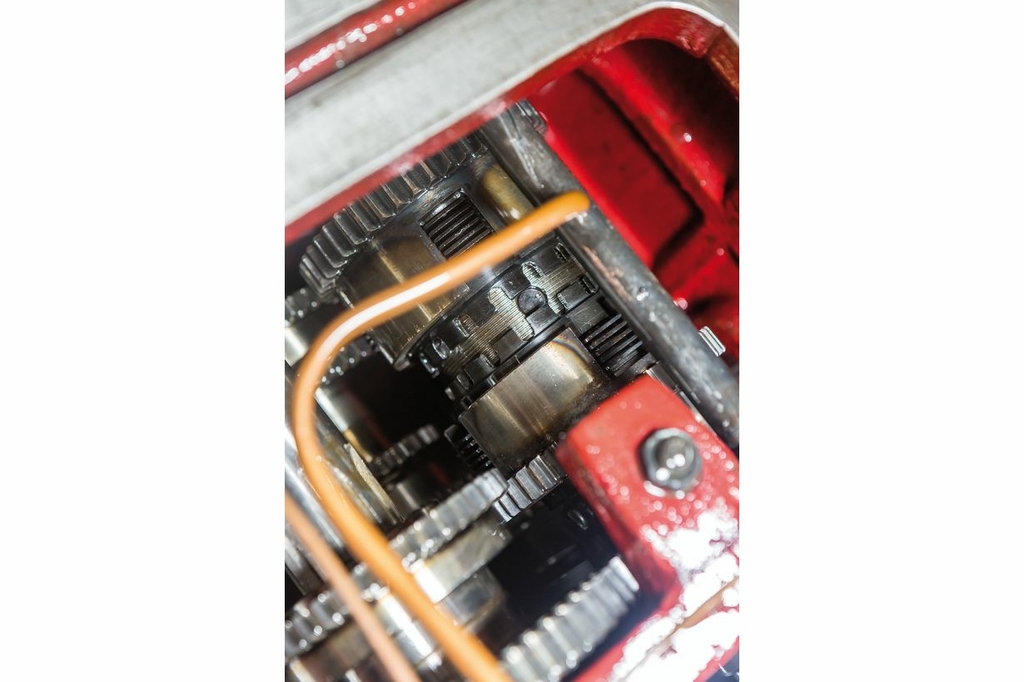

• Передняя бабка с фрикционной муфтой

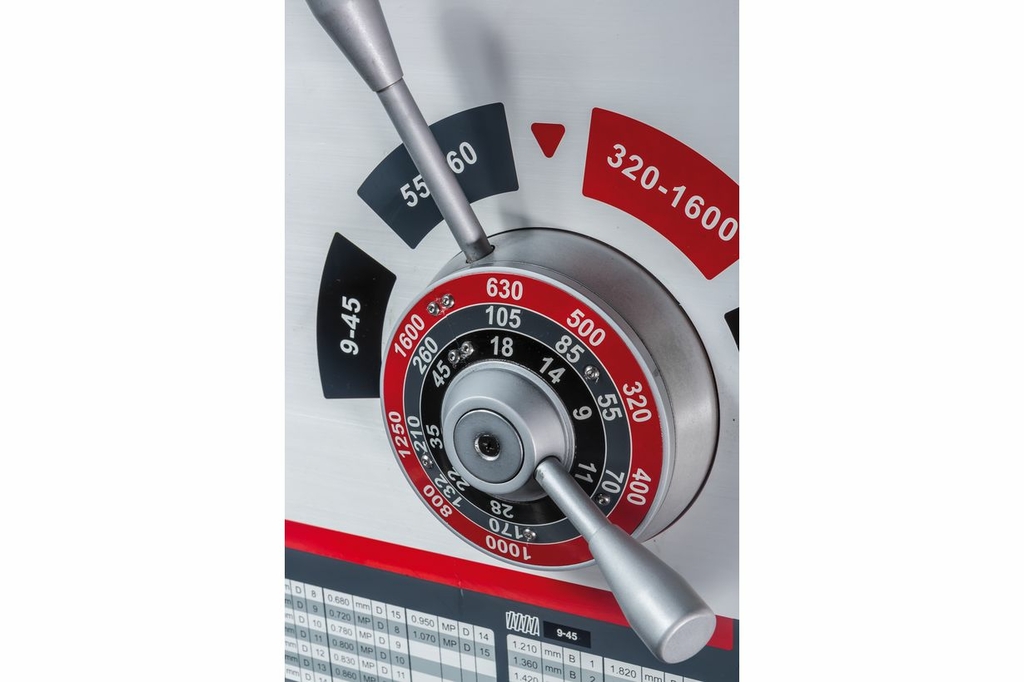

• Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении

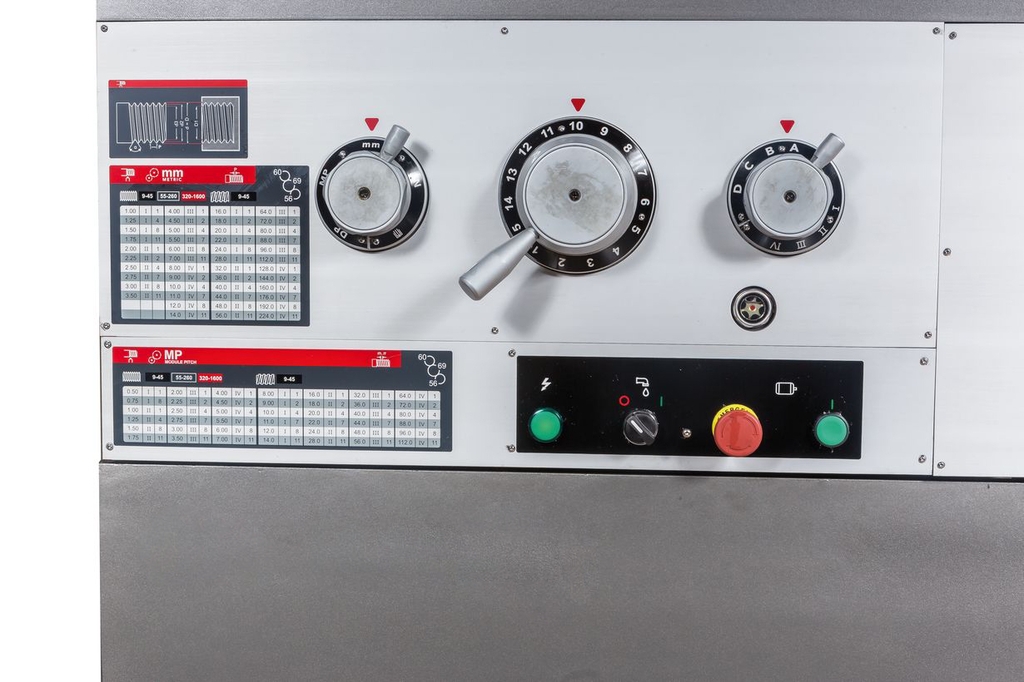

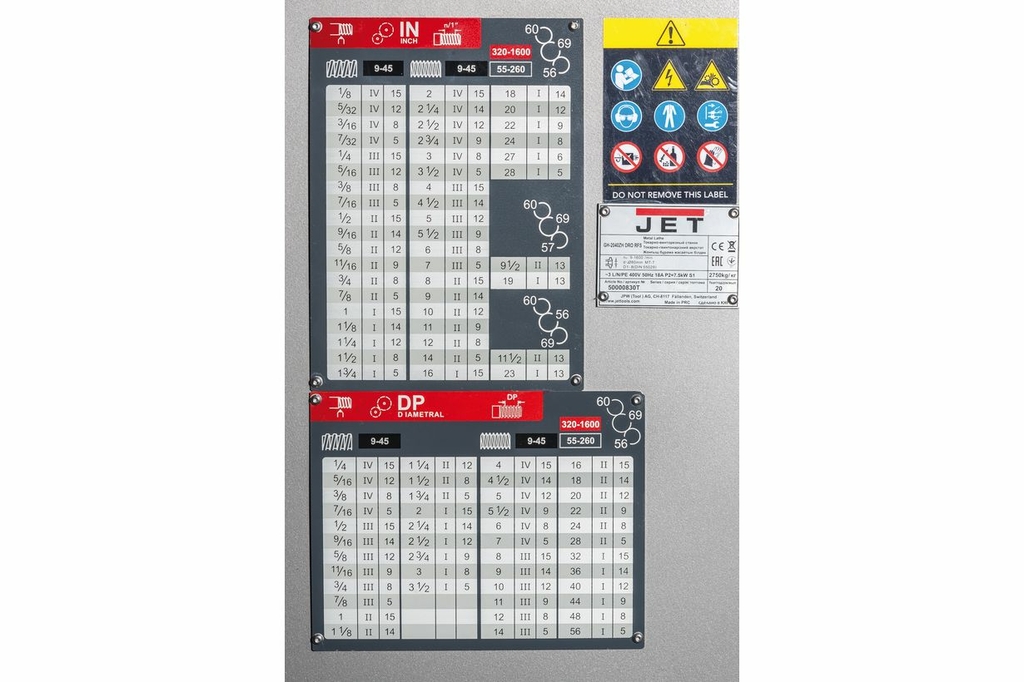

• Коробка подач позволяет нарезать резьбу без замены шестерен

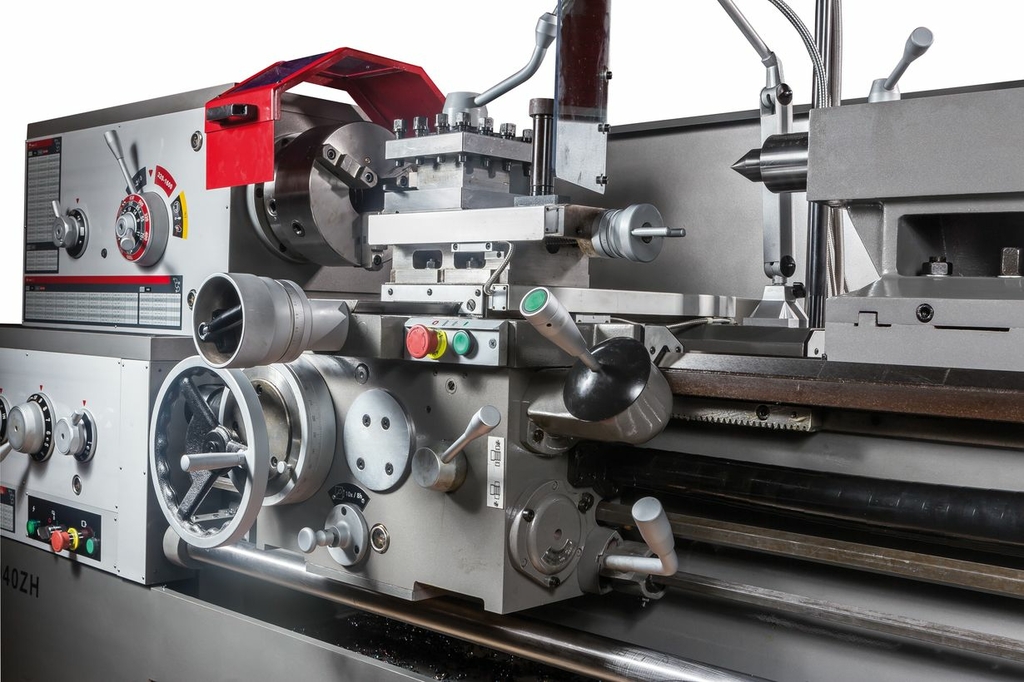

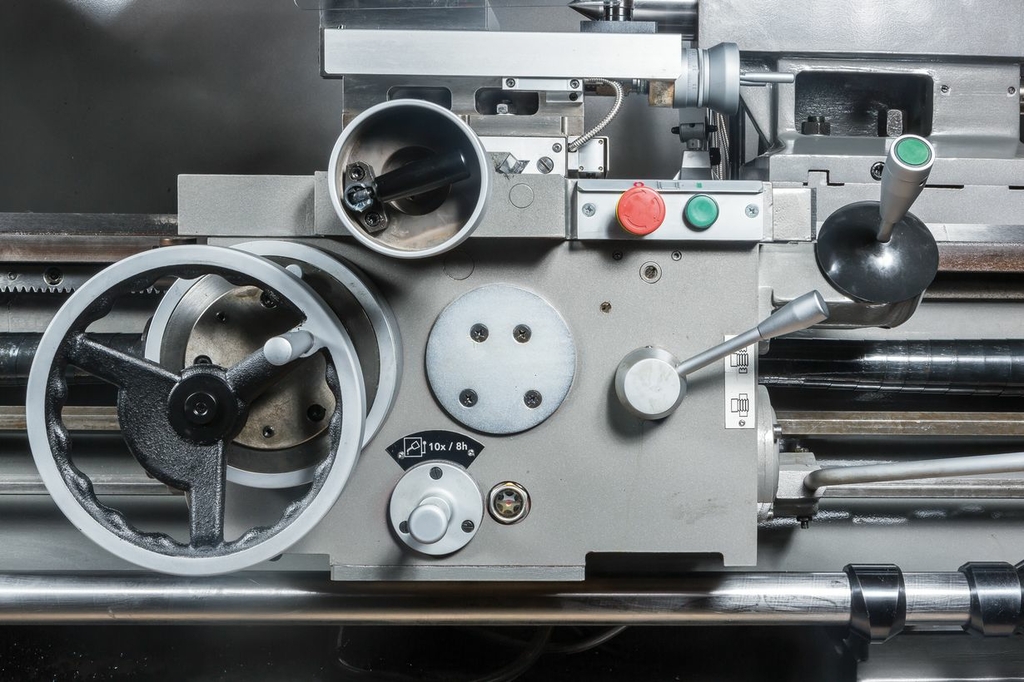

• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины

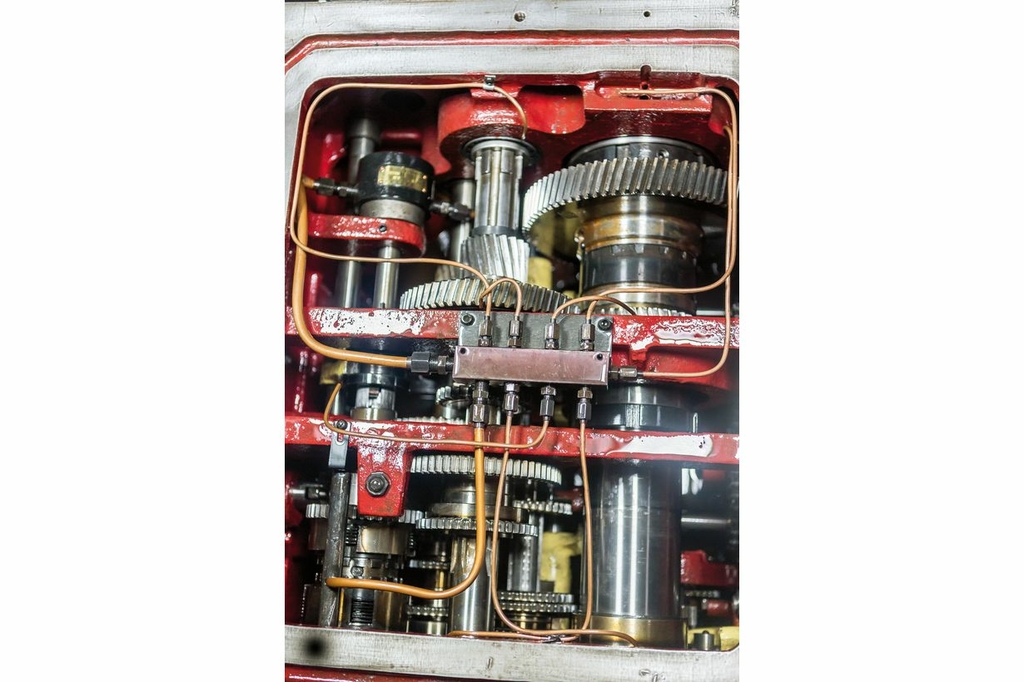

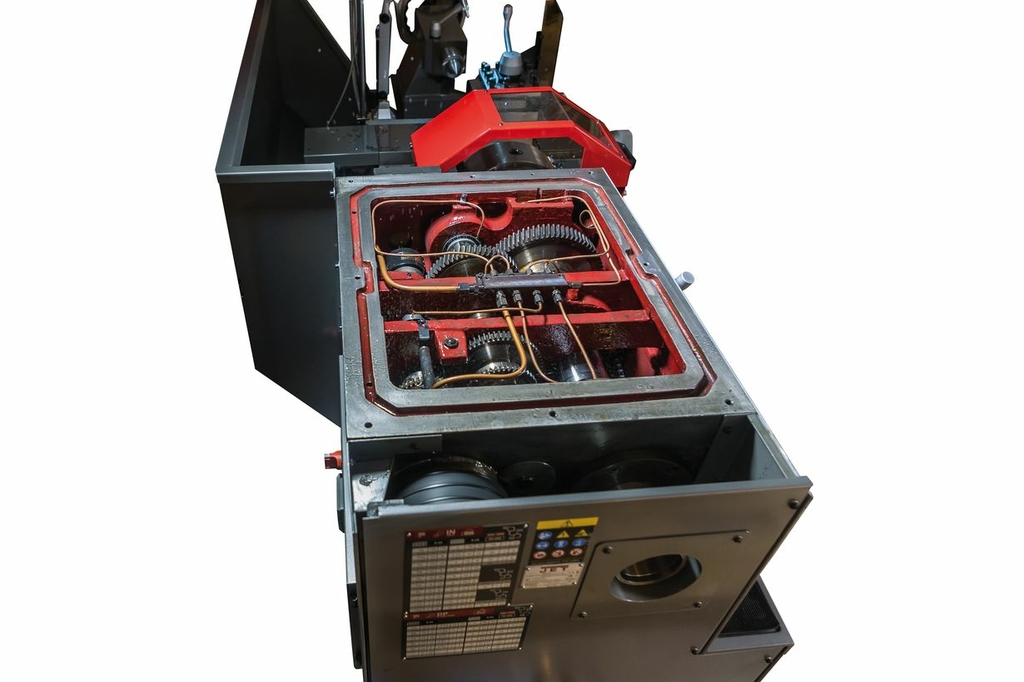

• Механизм привода шпинделя постоянно работает в масляной ванне
• Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей

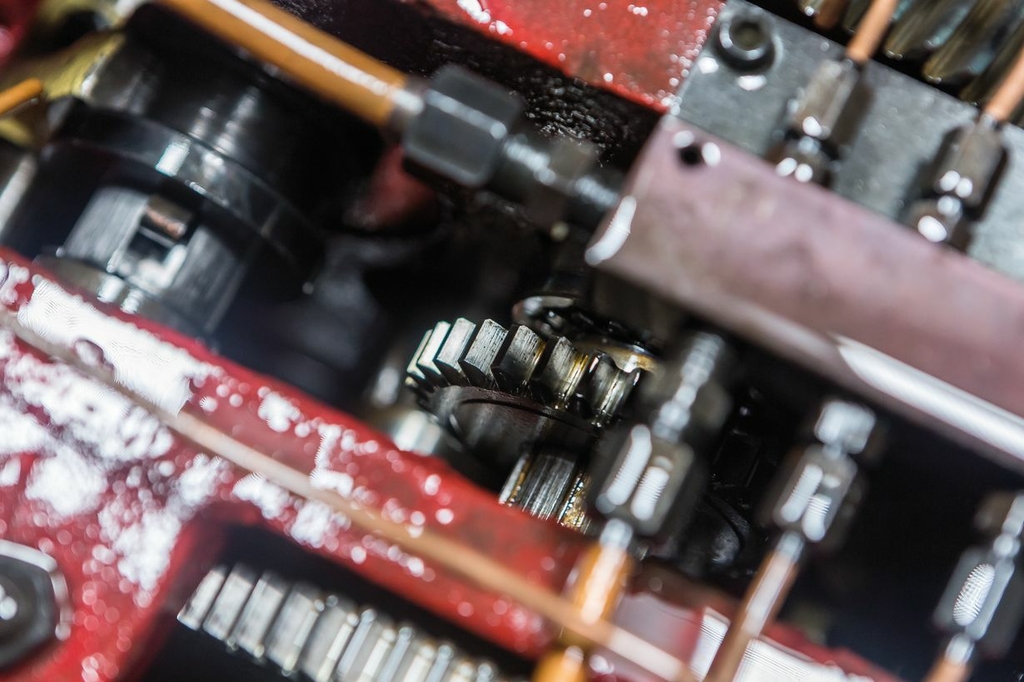

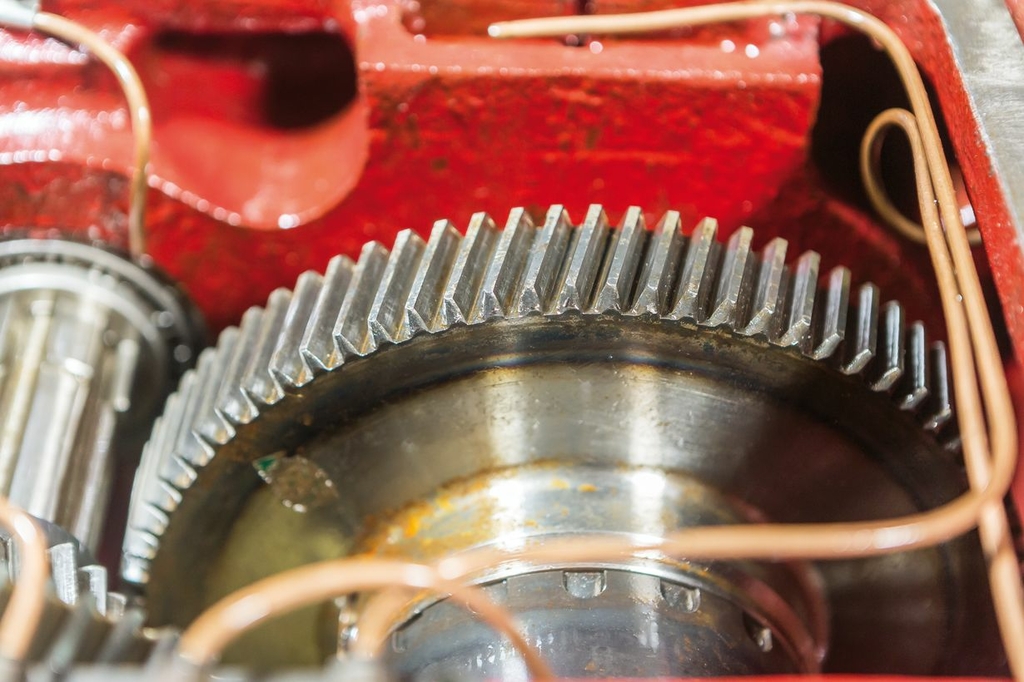

• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта

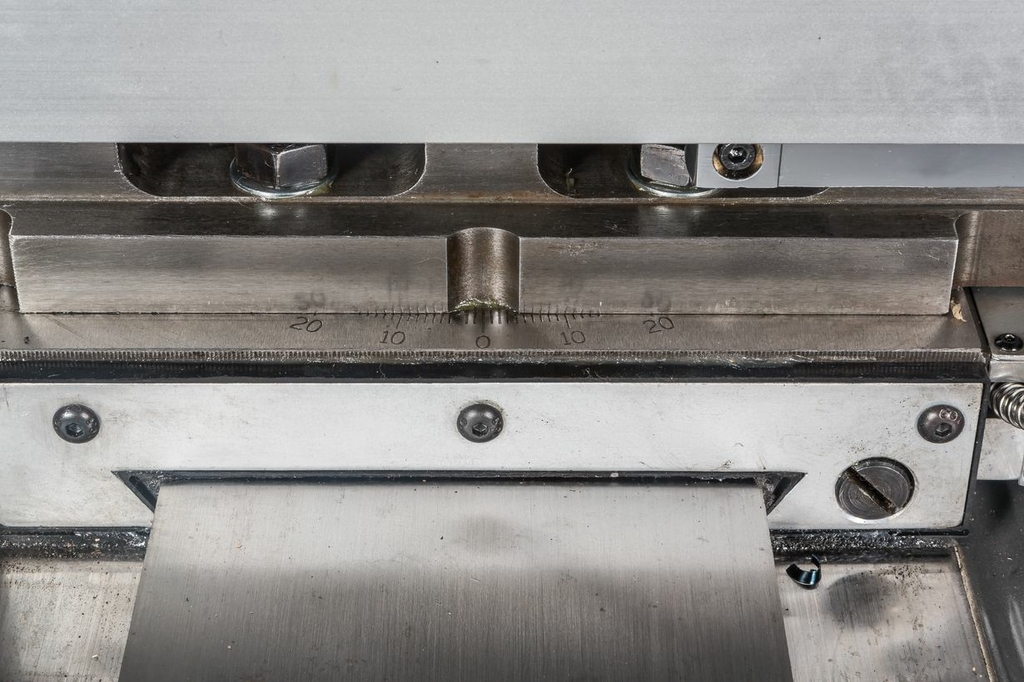

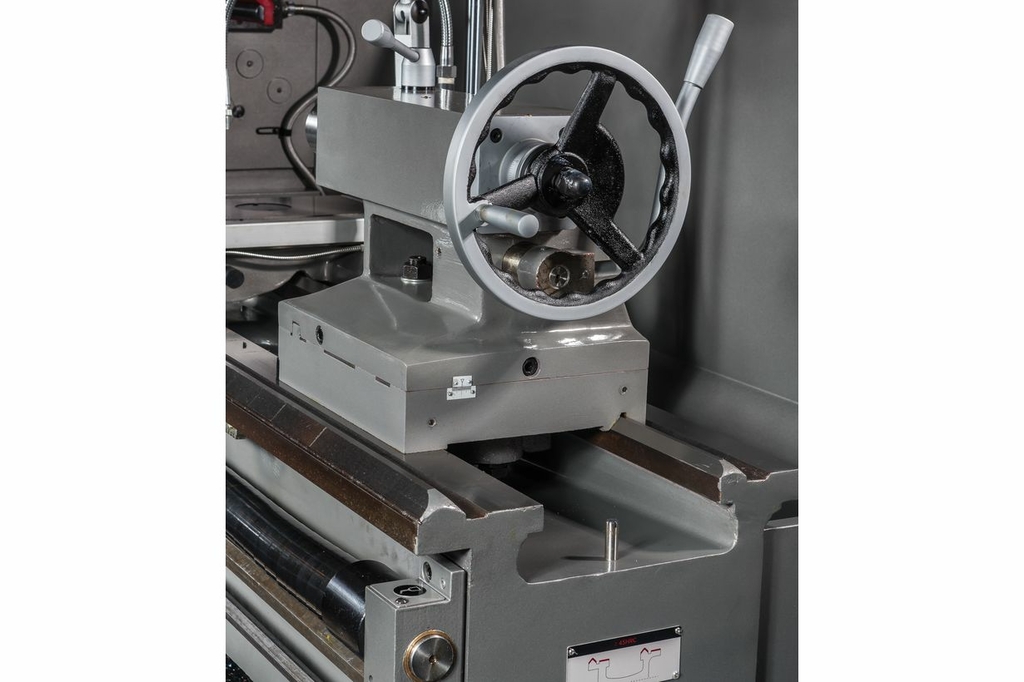

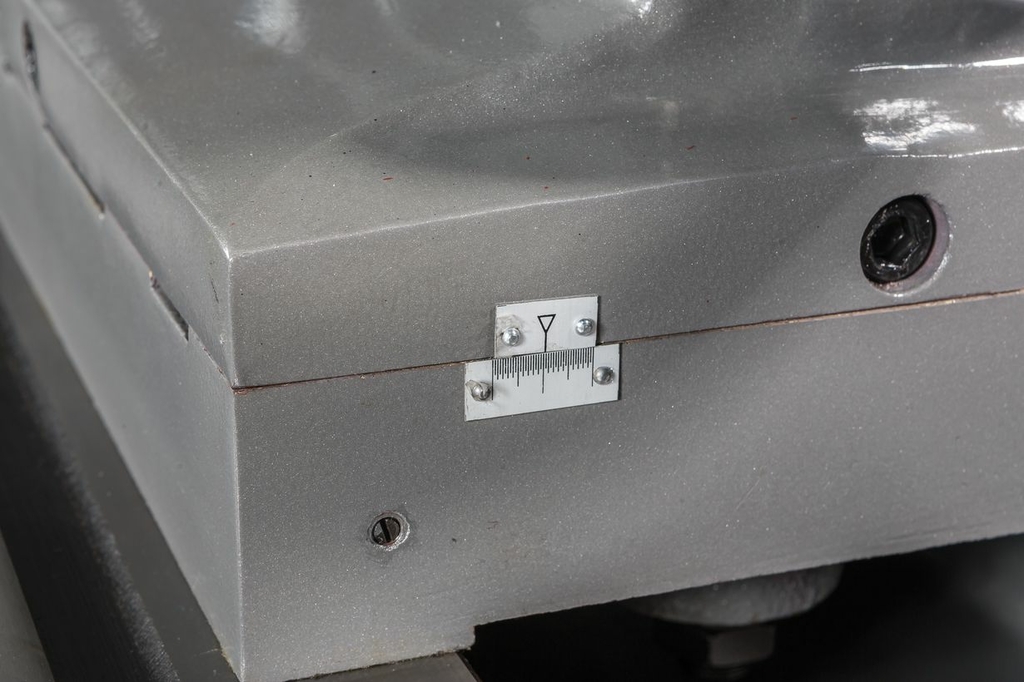

• Регулируемая в поперечном направлении задняя бабка для обточки конусов

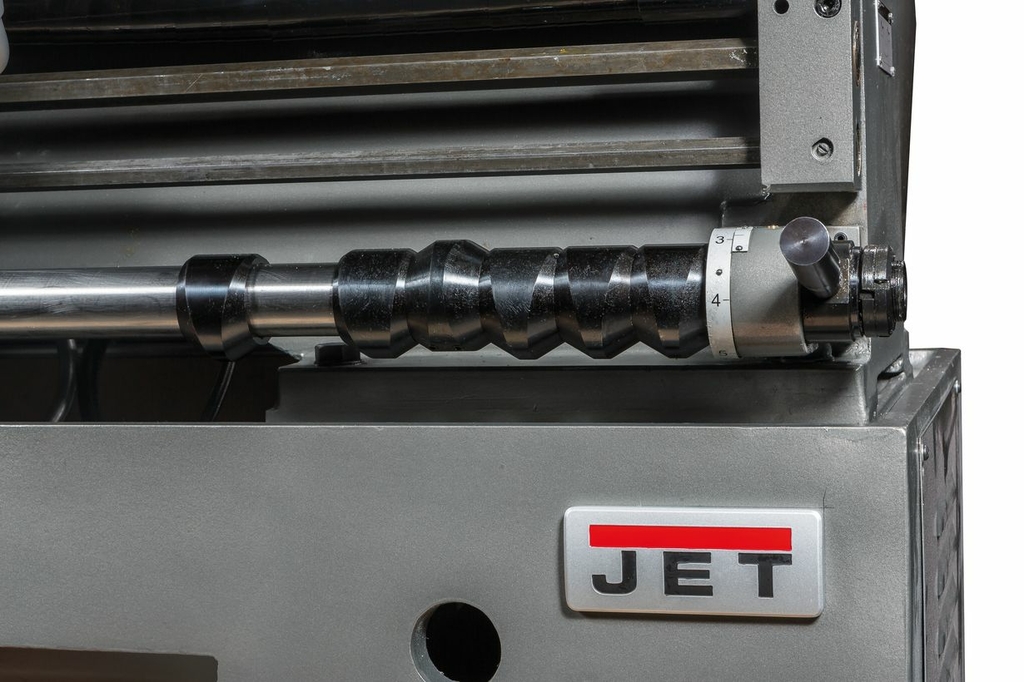

• Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
• Полноценный современный аналог 16К20, 16К25 и 16Д20

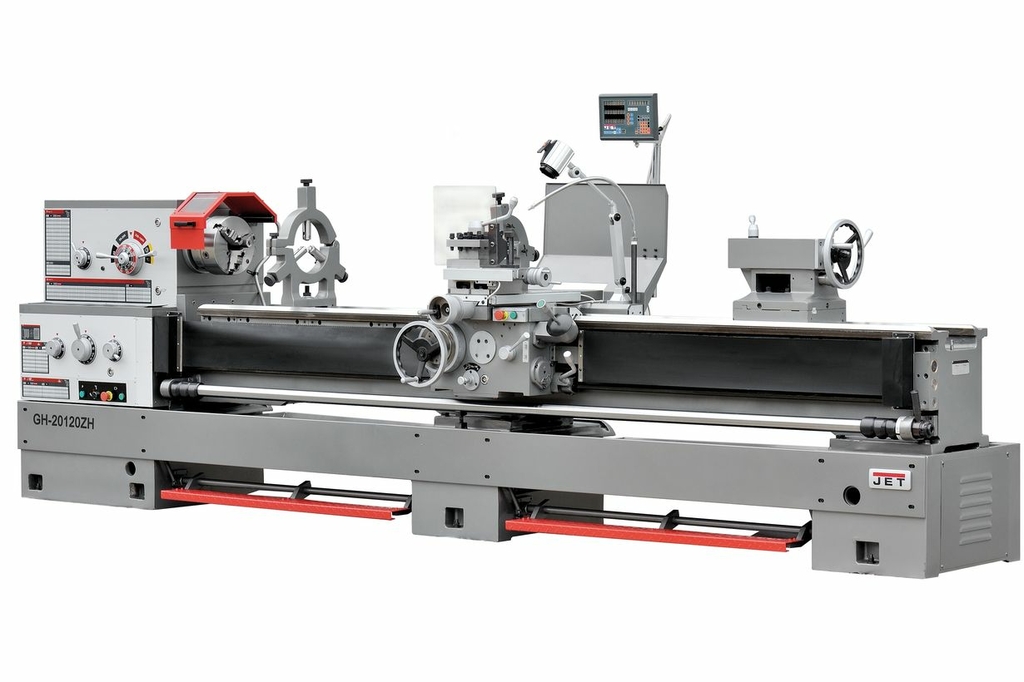

GH-20120 ZH DRO - старшая модель токарных станков JET в линейке GH-20XX. Ее главное отличие – максимально увеличенное расстояние между центрами в 3050 мм. Таким образом, станок будет востребован там, где необходимо обрабатывать особо крупные заготовки с повышенным качеством, скоростью и точностью. Остальные габаритные параметры обточки идентичны другим представителям серии  GH-20XX: диаметр обточки над станиной – 500 мм, со снятым gap-мостиком 720 мм, диаметр обработки над суппортом 310 м.  Станок поставляется в упрощенной комплектации: исключены устройство подачи СОЖ, люнеты, планшайба, и многое другое.  Станок оборудован мощным асинхронным электродвигателем на 380 В с системой плавного пуска, предусмотрено 24 скорости вращения шпинделя в диапазонах от 9 до 1600 об/мин. Коробка подач оборудована 80 предустановленными режимами продольной и поперечной подачи, что позволяет нарезать все типы резьб. Как и у всех моделей линейки частота биений на шпинделе GH-20120 ZH DRO не превышает 9 микрон. Станок устанавливается на массивную станину из серого чугуна, которая эффективно гасит вибрации и является хорошим теплоотводом. Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.

Технические характеристики

Диаметр обточки над съемным мостиком, gap, мм	720
Длина съёмного мостика, мм	240
Диаметр обточки над поперечным суппортом, мм	310
Частота вращения шпинделя, об/мин	9 - 1600
Количество скоростей шпинделя	24
Конус шпинделя	МK-7
Присоединение шпинделя	D1-8 (DIN 55029)
Диаметр проходного отверстия шпинделя, мм	80
Диапазон продольной подачи, мм/об	0,063 - 6,43
Количество продольных подач	80
Диапазон поперечной подачи, мм/об	0,027 - 2,73
Количество поперечных подач	80
Диапазон метрической резьбы, мм	1 - 224
Количество метрических резьб	46
Дюймовая резьба, TPI	1/8 - 28
Количество дюймовых резьб	48
Модульная резьба, MP	0,5 - 112
Количество модульных резьб	42
Диапазон питчевой резьбы, DP	56 - 1/4
Количество питчевых резьб	45
Шаг ходового винта, мм	12
Макс. размер резца, мм	32 x 32
Ход поперечного суппорта, мм	310
Ход верхнего суппорта, мм	145
Ускоренное перемещение продольного суппорта, м/мин	4,5
Ускоренное перемещение поперечного суппорта, м/мин	2
Пиноль задней бабки	МК-5
Ход пиноли задней бабки, мм	150
Диаметр пиноли, мм	75
Диапазон неподвижного люнета, мм	50 - 210
Диапазон подвижного люнета, мм	20 - 110
Ширина станина, мм	405
Мощность насоса СОЖ, кВт	0,09
Масса, кг	3680
Длина в упаковке, см	463
Ширина в упаковке, см	145
Высота в упаковке, см	198
Диаметр обработки над станиной, мм	500
Расстояние между центрами, мм	3050
Мощность двигателя, кВт	7,5
Напряжение, В	400
Объем бака СОЖ, л	15
Длина, мм	4500
Ширина, мм	1280
Высота, мм	1410
Масса в упаковке, кг	4150

Комплектация

• Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
• Передняя бабка с фрикционной муфтой
• Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении
• Коробка подач позволяет нарезать резьбу без замены шестерен
• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины
• Механизм привода шпинделя постоянно работает в масляной ванне
• Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта
• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
• Полноценный современный аналог 16К20, 16К25 и 16Д20
