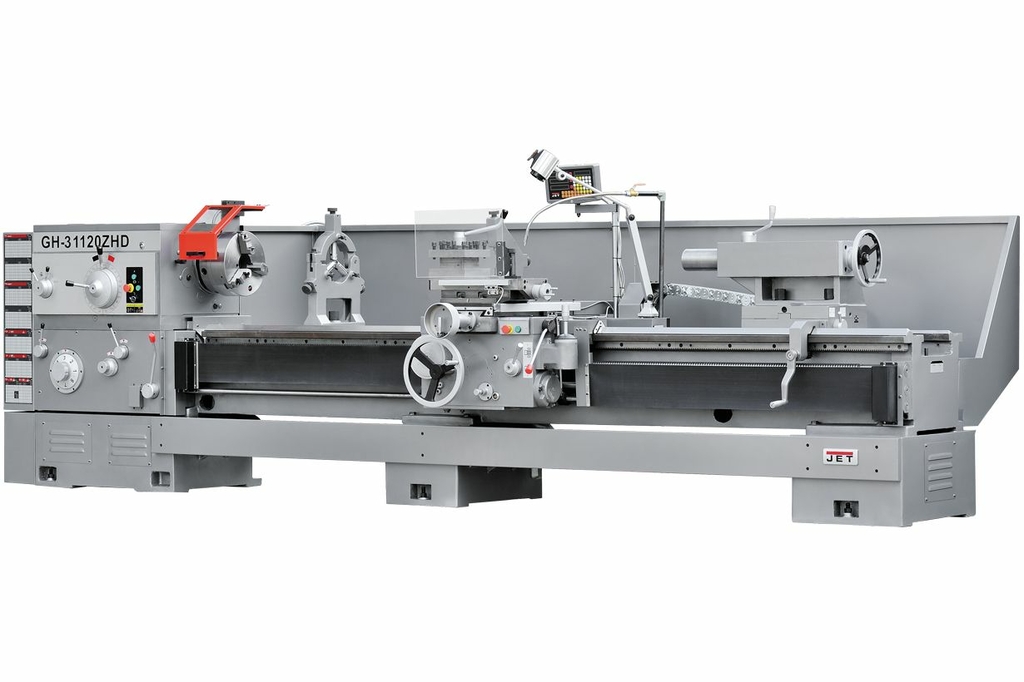

JET GH-31235 ZHD DRO RFS Универсальный токарно-винторезный станок

Особенности:

• Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)

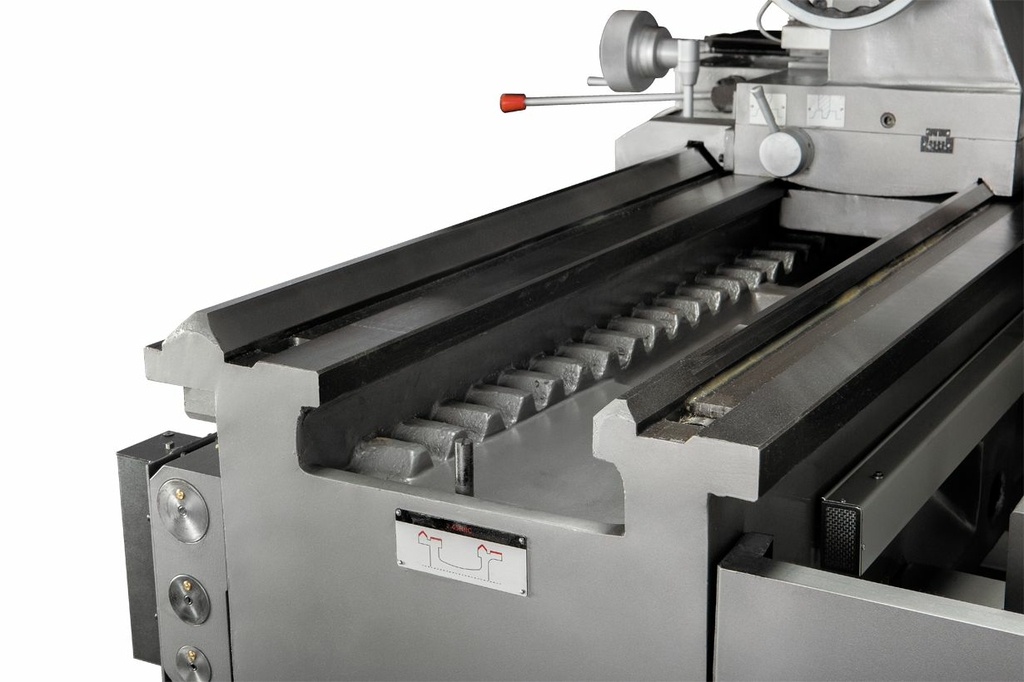

• Массивная станина станка из серого чугуна

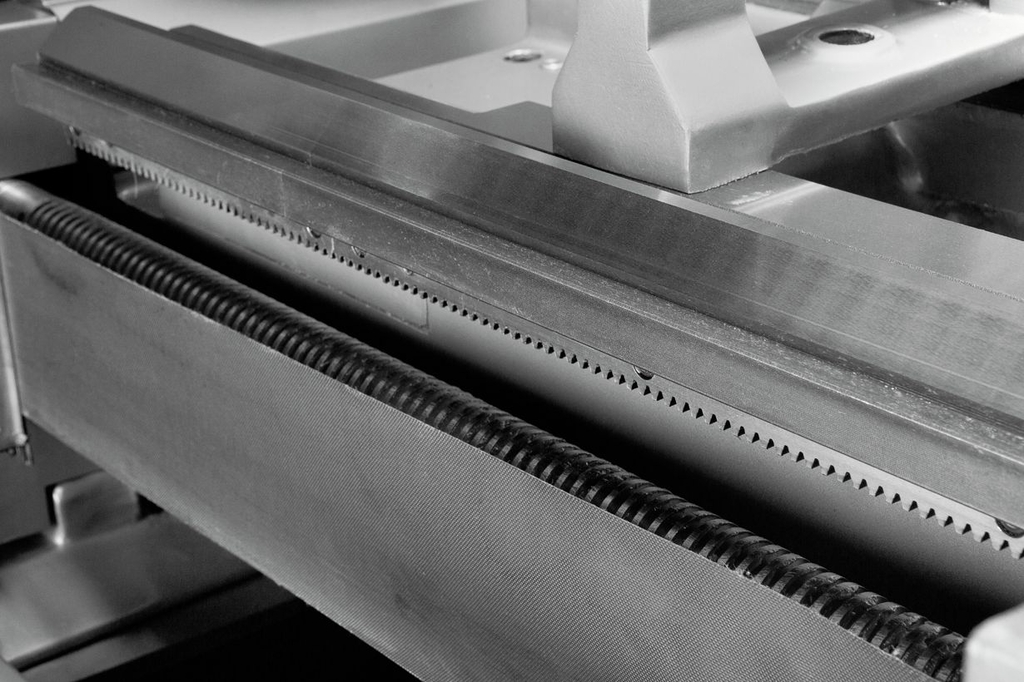

• Закаленные и отшлифованные направляющие станины
• Дополнительная ручка включения шпинделя на передней бабке
• Механизм привода шпинделя постоянно работает в масляной ванне
• Увеличенный диаметр проходного отверстия
• Диапазон частот вращения шпинделя от 7,5 до 1000 об/мин
• Наличие съемного мостика для увеличения диапазона обрабатываемых деталей

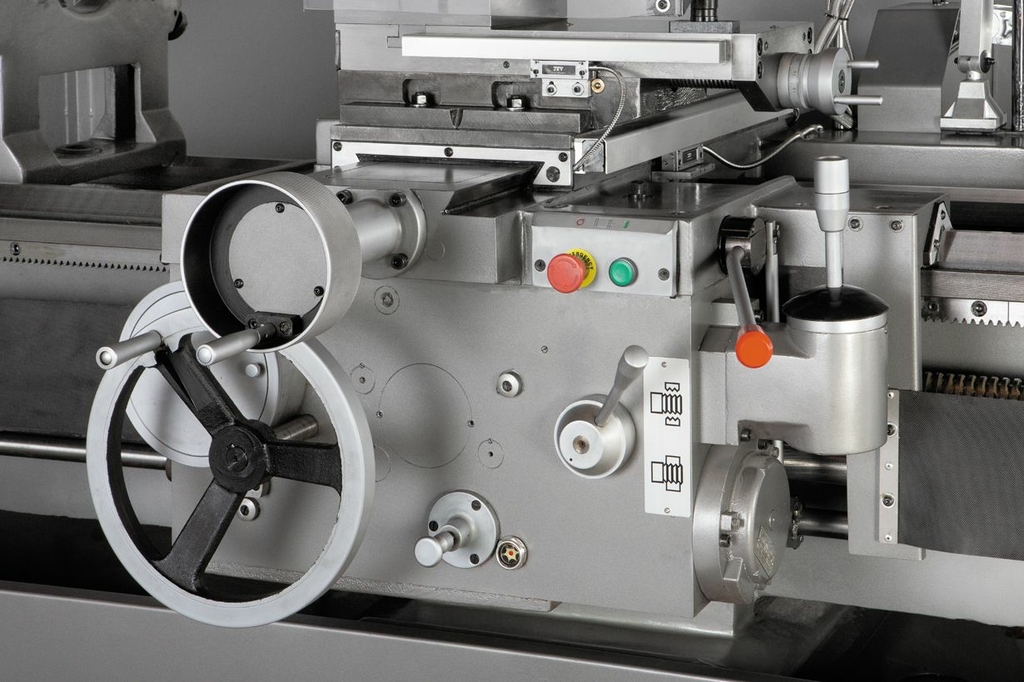

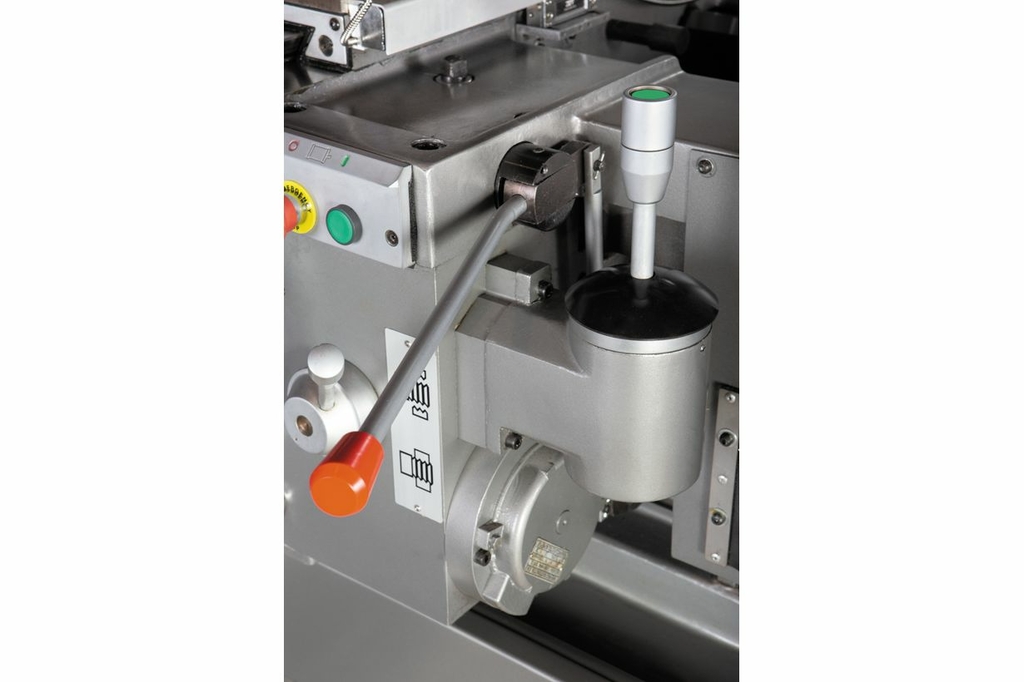

• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Толчковый режим работы шпинделя

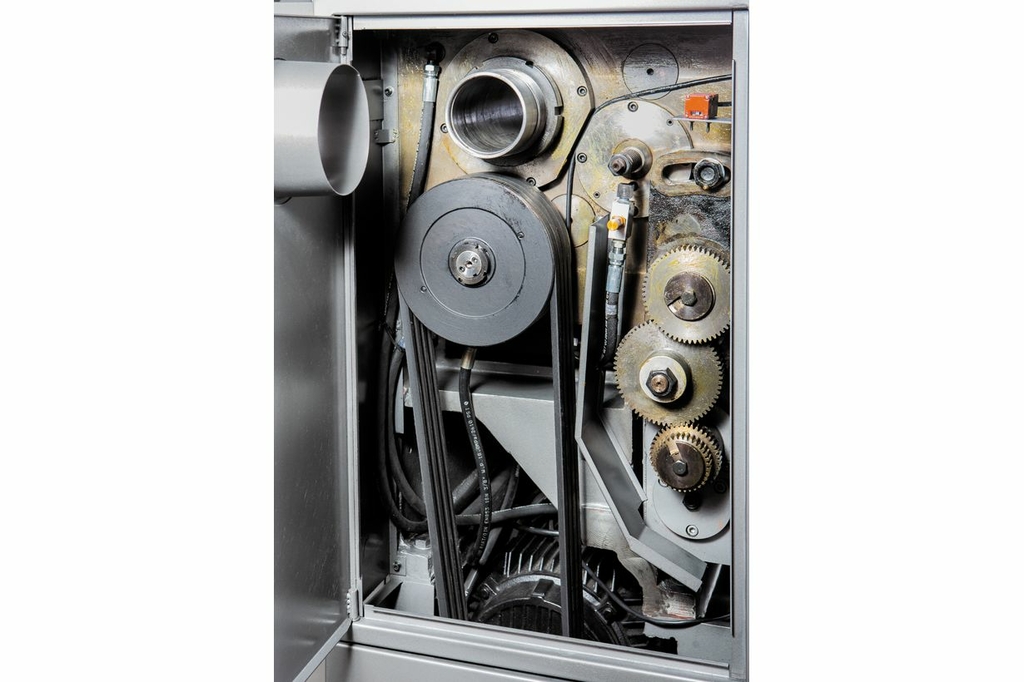

• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок

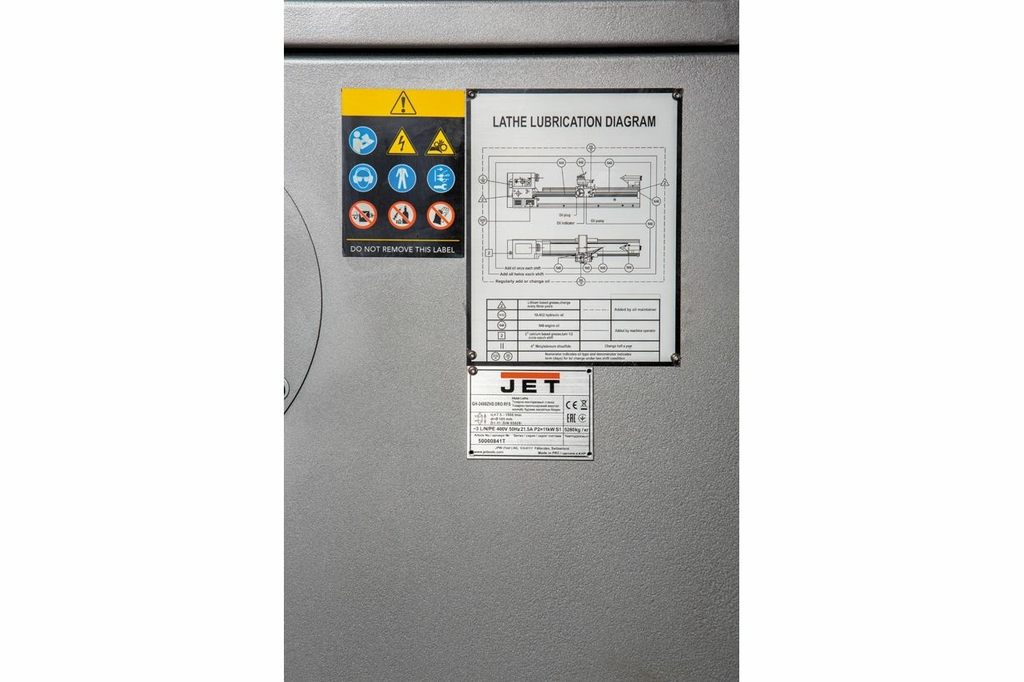

• Централизованная система подачи смазки продольного суппорта

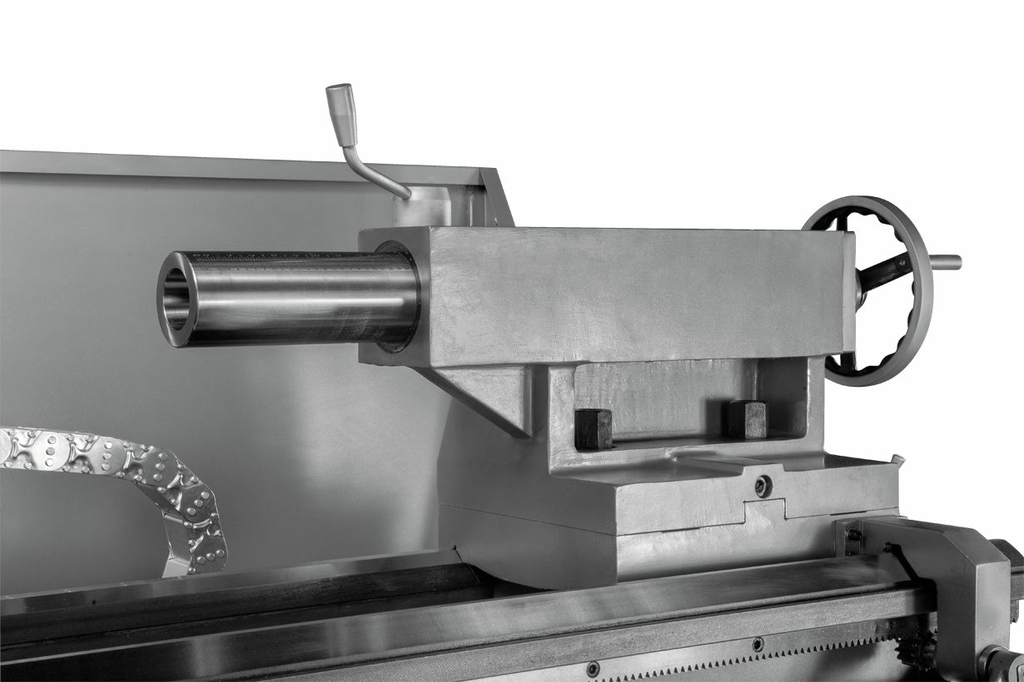

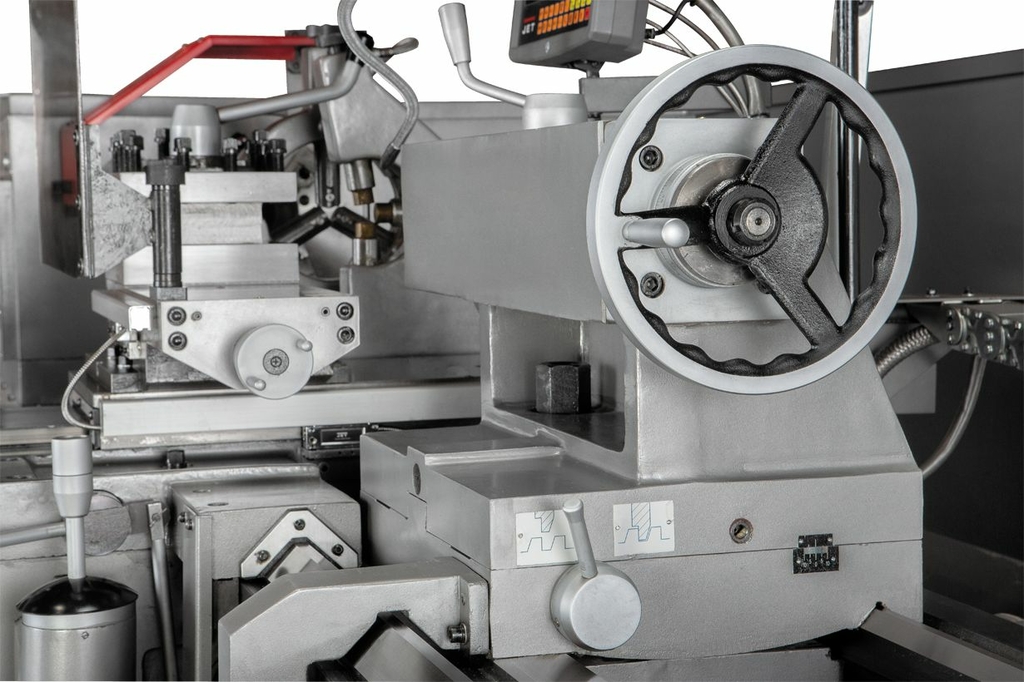

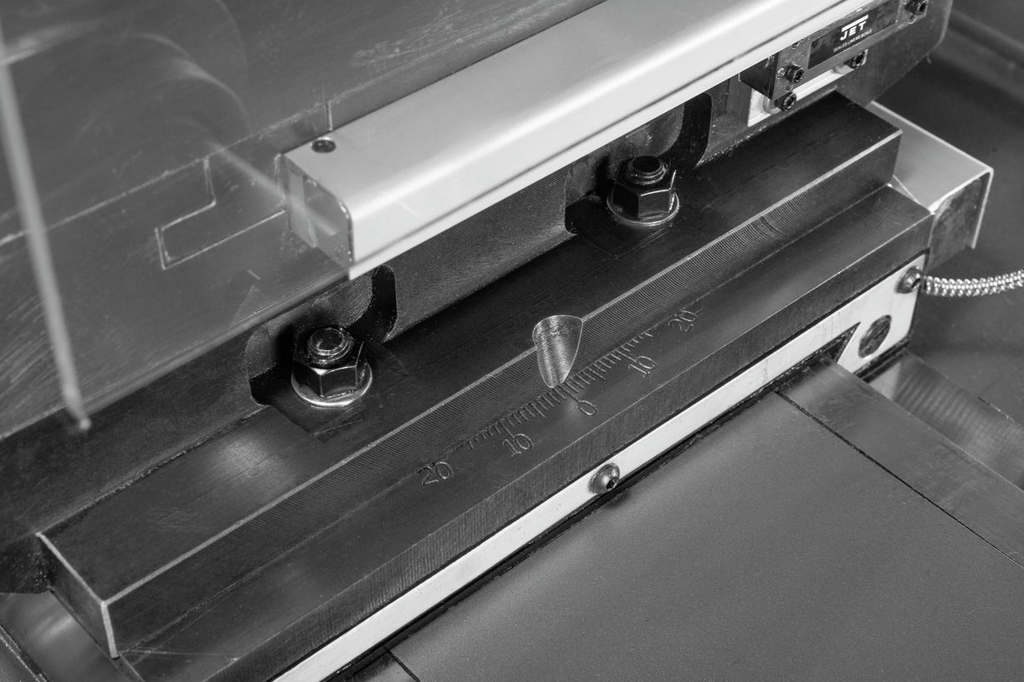

• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Пятипозиционный управляющий вал с кулачками
• Передняя бабка с механической муфтой
• Современный аналог 16К40, 1А64, ДИП-400 (1Д64)

GH-31235 ZHD DRO - еще одна новинка линейки GH в продуктовом портфеле компании JET. Это токарно-винторезный станок индустриального класса, предназначенный для обработки массивных и длинномерных заготовок из различных сортов стали, сплавов или цветных металлов, который может работать в условиях длительных и тяжелых нагрузок. Станок изготавливается в строгом соответствии с протоколом DIN 8606, что обеспечивает соблюдение всех технологических допусков и норм, а также обеспечивает его обязательной гарантией в странах Таможенного союза ЕАЭС.  Станок соответствует классу точности «Н» по ГОСТ 18097, что подтверждается его индивидуальным протоколом норм точности, получаемый при выходном контроле. Наилучшим местом применения станка станут металлообрабатывающие предприятия промежуточного и полного цикла, предприятия оборонной отрасли, крупные ремонтные мастерские. Как и у всех представителей данной серии, диаметр обработки над станиной равен 800 мм, со съемным мостиком - до 1000 мм (с ограничением до 310 мм по длине обработки). Главное отличие данной модели - расстояние между центрами, у GH-31235ZHD DRO оно составляет до 5000 мм.  Для обеспечения стабильной и эффективной работы с заготовками увеличенного размера и массы станок оборудован асинхронным электродвигателем с выходной мощностью 11 кВт. Он способен обеспечить вращение шпинделя на скоростях от 7,5 до 1000 об/мин, необходимую скорость можно выбирать из заранее предустановленных диапазонов. А коробка скоростей станка развивает крутящий момент до 14 кНм.  Автоматическая коробка подач имеет до 65 предустановленных режимов, что позволяет нарезать все типы резьб. Для того, чтобы заказчик смог в кратчайшие сроки произвести установку, пусконаладку и ввод станка в эксплуатацию, вместе с GH-31235 ZHD DRO поставляется весь необходимый комплект опций, включая систему подачи СОЖ, ножной тормоз шпинделя, 3-х и 4-х кулачковые патроны, планшайбу, люнеты, лампу освещения рабочей зоны, механизм ускоренной подачи шпинделя, поддон для стружки, заднюю защитную стенку и др. Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.

Технические характеристики

Диаметр обточки над съемным мостиком, gap, мм	1000
Длина съемного мостика, мм	310
Диаметр обточки над поперечным суппортом, мм	510
Диапазон оборотов шпинделя, об/мин	7,5 - 1000
Количество скоростей шпинделя	18
Конус шпинделя	ø120 мм 1:20
Присоединение шпинделя	D1-11
Диаметр проходного отверстия шпинделя, мм	105
Диапазон продольной подачи, мм/об	0,1 - 1,52 (1:1) 1,6 - 24,3 (16:1)
Количество продольных подач	64
Диапазон поперечной подачи, мм/об	Половина от продольных подач
Количество поперечных подач	65
Диапазон метрической резьбы, мм	1 - 240
Количество метрических резьб	50
Диапазон дюймовой резьбы, TPI	1 - 14
Количество дюймовых резьб	26
Диапазон модульной резьбы, MP	0,5 - 120
Количество модульных резьб	53
Диапазон питчевой резьбы, DP	1 - 28
Количество питчевых резьб	24
Шаг ходового винта, мм	12
Макс. размер резца, мм	32 x 32
Ход поперечного суппорта, мм	480
Ускоренное перемещение продольного суппорта (каретки), м/мин	4
Ускоренное перемещение поперечного суппорта, м/мин	2
Конус пиноли задней бабки	МК-6

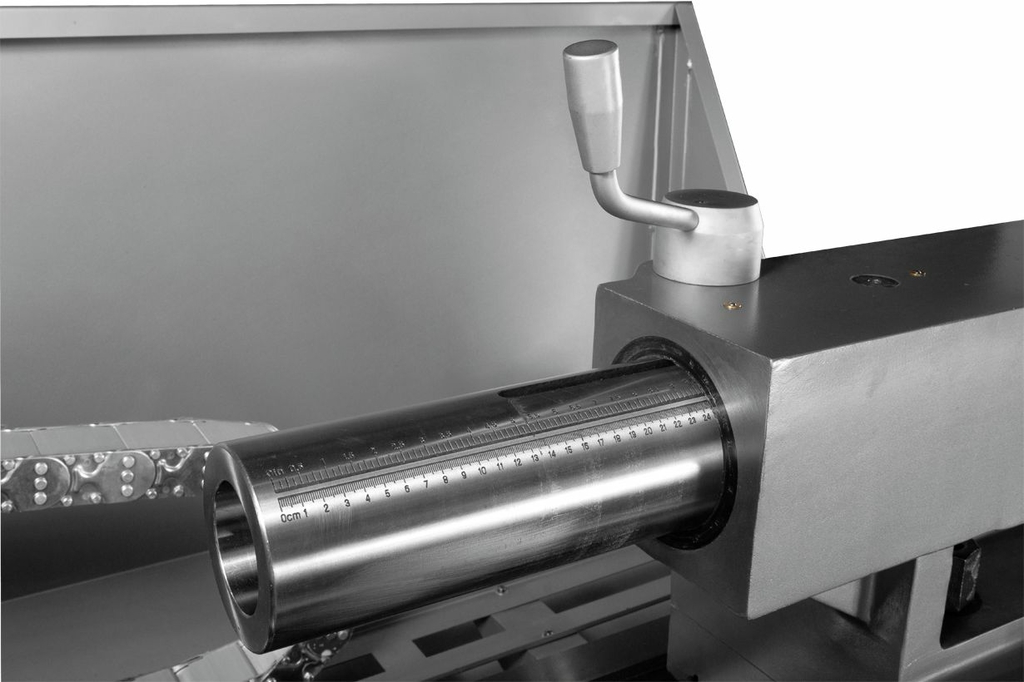

Ход пиноли задней бабки, мм	230
Наружный диаметр пиноли задней бабки, мм	100

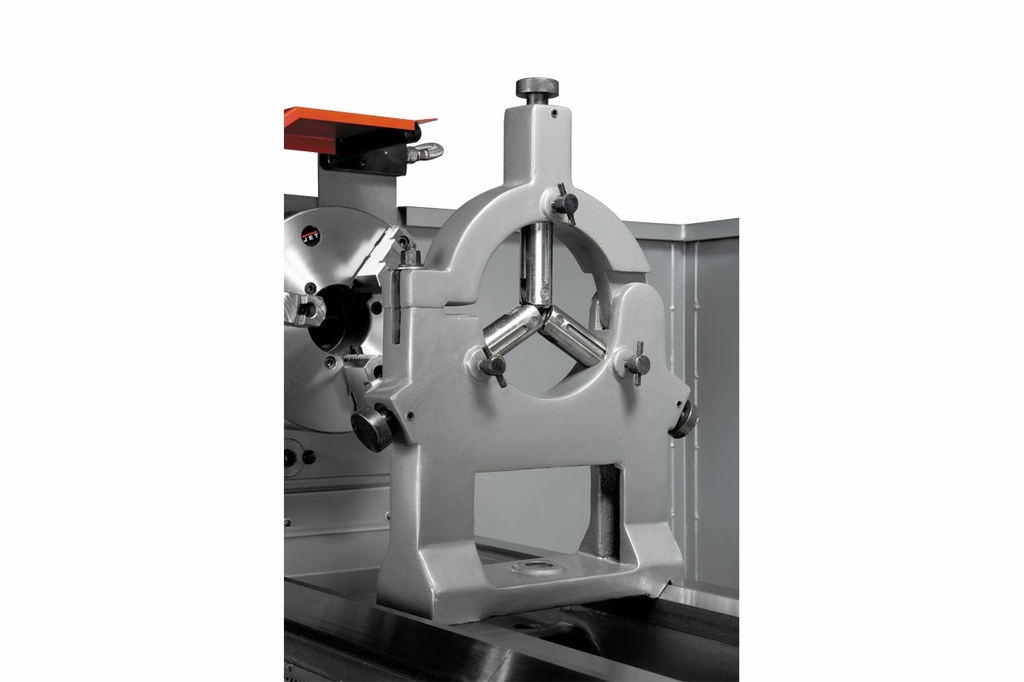

Диапазон неподвижного люнета, мм	25-125
Диапазон подвижного люнета, мм	30-240
Объем бака СОЖ, л	65
Ширина станина, мм	560
Мощность насоса СОЖ, кВт	0,09
Диаметр обработки над станиной, мм	800
Расстояние между центрами, мм	6000
Напряжение, В	400
Диаметр пиноли, мм	100
Выходная мощность	11
Длина, мм	8225
Ширина, мм	1393
Высота, мм	1537
Масса, кг	8000

Комплектация

• Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины
• Дополнительная ручка включения шпинделя на передней бабке
• Механизм привода шпинделя постоянно работает в масляной ванне
• Увеличенный диаметр проходного отверстия
• Диапазон частот вращения шпинделя от 7,5 до 1000 об/мин
• Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта
• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Пятипозиционный управляющий вал с кулачками
• Передняя бабка с механической муфтой
• Современный аналог 16К40, 1А64, ДИП-400 (1Д64)
