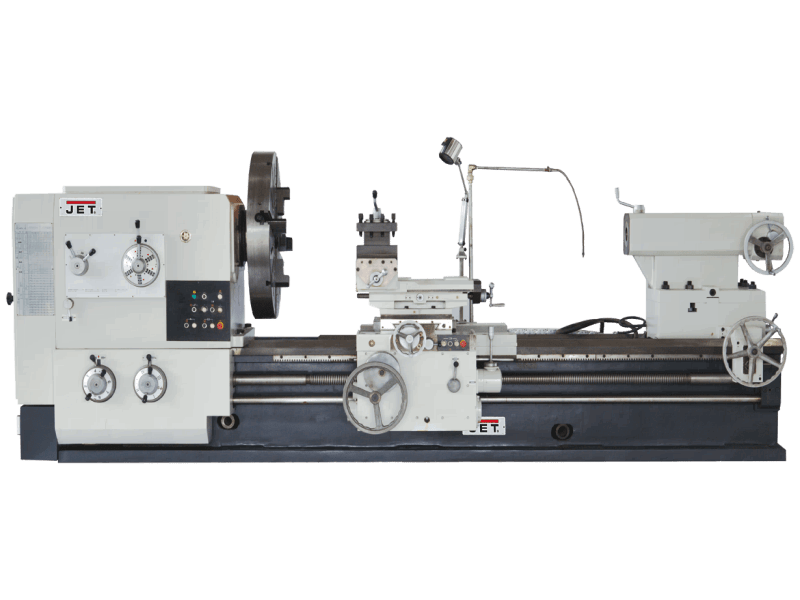

Токарно-винторезный станок индустриального класса JET GH-3140 ZHD (50000836T)

Токарно-винторезный станок индустриального класса JET GH-3140 ZHD

Особенности товара:

• Мощный и надежный токарно-винторезный станок для промышленного использования
• Высокая производительность и точность обработки деталей
• Широкий диапазон скоростей и возможность работы с различными материалами
• Простое управление и регулировка параметров

Преимущества товара:

• Идеальное сочетание качества и цены
• Долгий срок службы и надежность в эксплуатации
• Многофункциональность и универсальность в применении
• Эффективное решение для различных отраслей промышленности

Назначение и сферы применения:

Токарно-винторезный станок JET GH-3140 ZHD предназначен для точной обработки металлических деталей различной сложности. Он идеально подходит для использования в машиностроении, авиации, автомобильной промышленности и других отраслях, где требуется высокая точность и качество обработки.

Не упустите возможность приобрести этот профессиональный станок для вашего производства!

Описание

Компания JET представляет новинку: токарно-винторезный станок индустриального класса GH-3140 ZHD DRO. Это высокоточное оборудование повышенной мощности, которое позволяет обрабатывать детали или заготовки увеличенных размеров в интересах промышленных предприятий различных отраслей, оборонной промышленности, крупных конструкторских бюро и т.п. Эта модель будет интересна тем заказчикам, кто испытывает потребность обточки массивных заготовок диаметром до 800 мм над станиной, до 1000 мм при снятом gap и до 510 мм над поперечным суппортом. Расстояние между центрами у данной модели составляет 1000 мм. Уже с завода GH-3140 ZHD DRO поставляется в максимальной комплектации, покупка ЗИП для пуско-наладочных работ и ввода станка в эксплуатацию не потребуется: система подачи СОЖ, 3-х кулачковый патрон 325 мм с прямыми/обратными кулачками, 4-х кулачковый патрон 500 мм, планшайба 625 мм, 4-х позиционный резцедержатель с фиксатором, галогенная лампа местного освещения, инструментальный ящик со всем необходимым инструментом, люнеты и многое другое - все это уже входит в комплект поставки. На станке установлен мощный асинхронный двигатель мощностью 11 кВт, шпиндель может вращаться на скоростях от 7,5 до 1000 об/мин. Механическая коробка подач позволяет нарезать модульные, дюймовые, питьевые и метрические резьбы. Для быстрой смены режимов работы и безопасного расцепления шестерней у GH-3140 ZHD DRO предусмотрен толчковый или, как иногда его называют, импульсный режим пуска мотора. Для повышения скорости роботы станок имеет механизм быстрого перемещения суппорта, а в целях безопасности предусмотрена педаль тормоза и аварийного отключения. Новинка установлена на фирменную станину JET, отлитую из чугуна особого сорта, она является отличным теплоотводом, а повышенная жесткость конструкции обеспечивает гашение вибраций. Направляющие станины подготавливаются в несколько этапов, включая закалку, шлифовку и обработку антифрикционным материалом.

Особенности:

• Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)

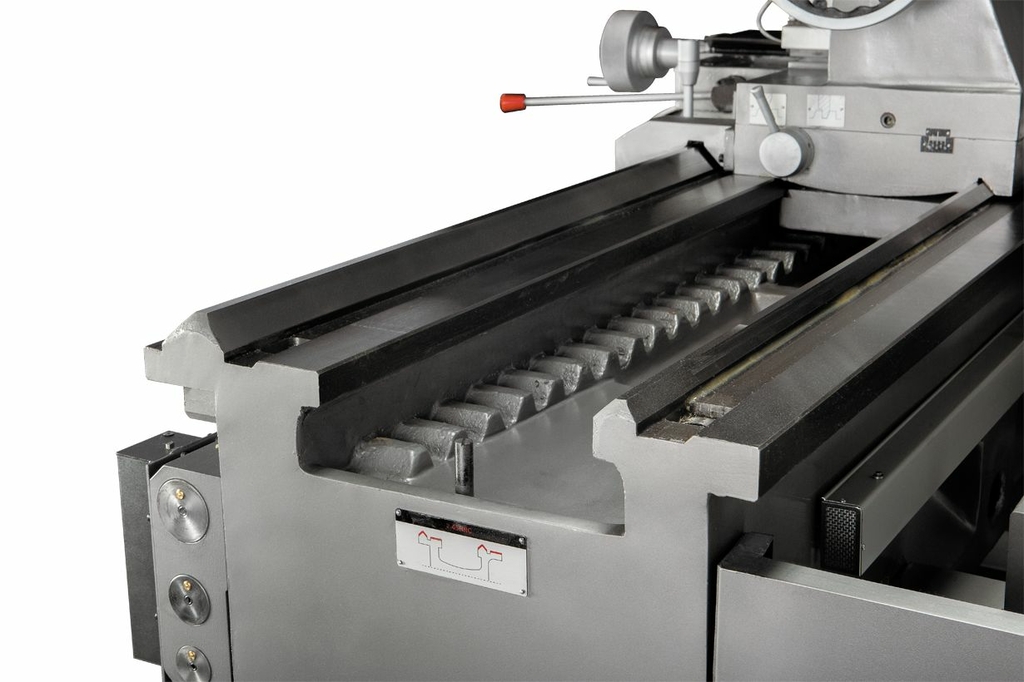

• Массивная станина станка из серого чугуна

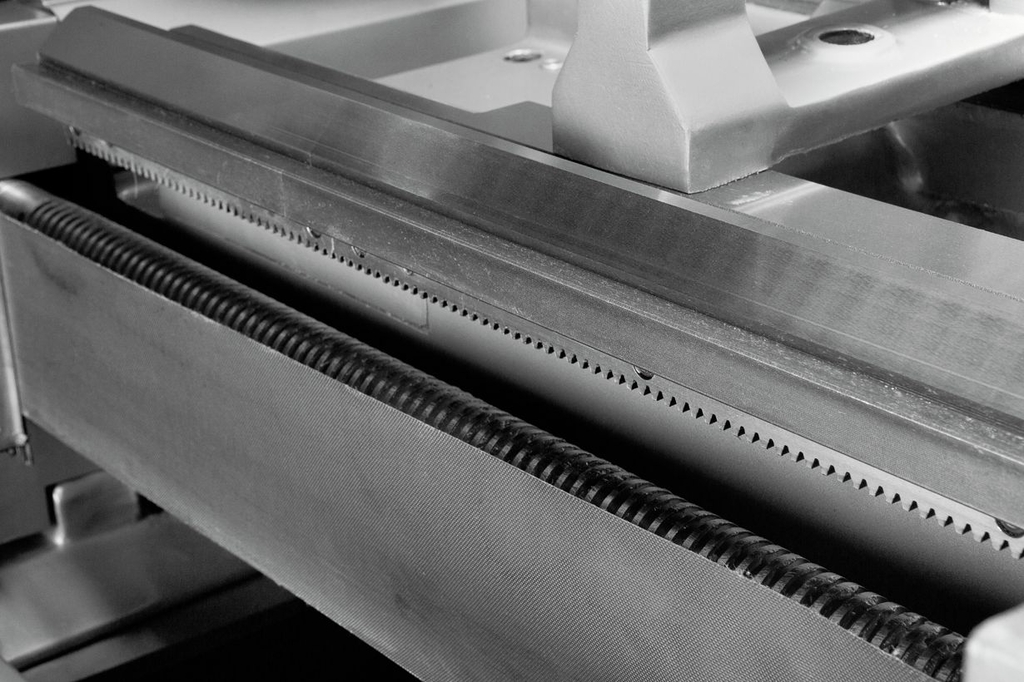

• Закаленные и отшлифованные направляющие станины
• Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
• Механизм привода шпинделя постоянно работает в масляной ванне
• Увеличенный диаметр проходного отверстия
• Диапазон частот вращения шпинделя от 7,5 до 1000 об/мин
• Наличие съемного мостика для увеличения диапазона обрабатываемых деталей

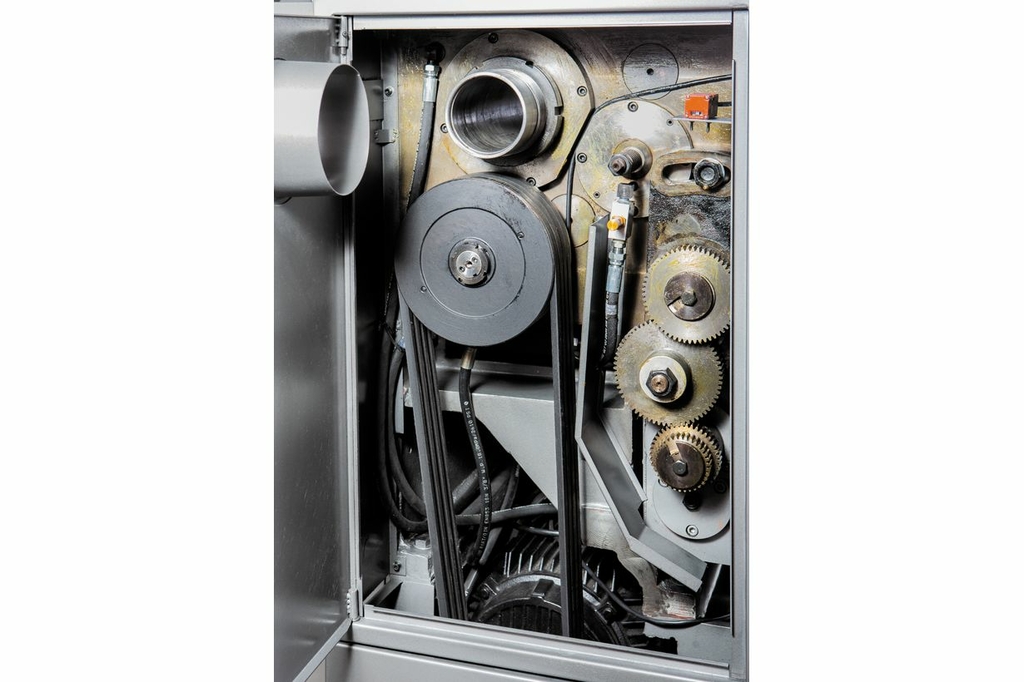

• Коробка передач позволяет нарезать резьбу без замены шестерен

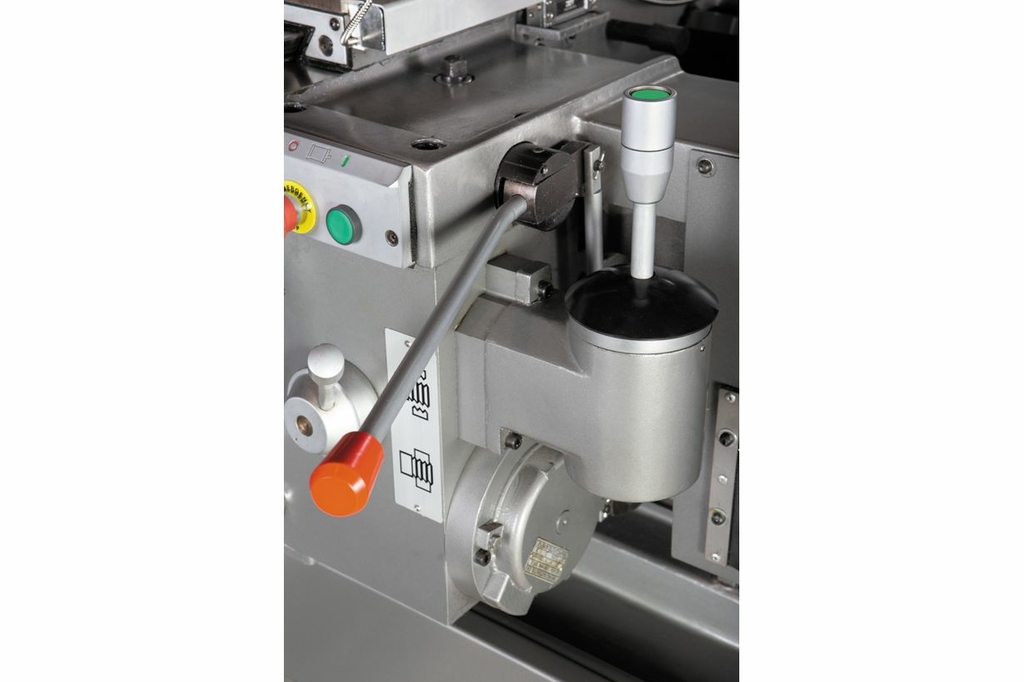

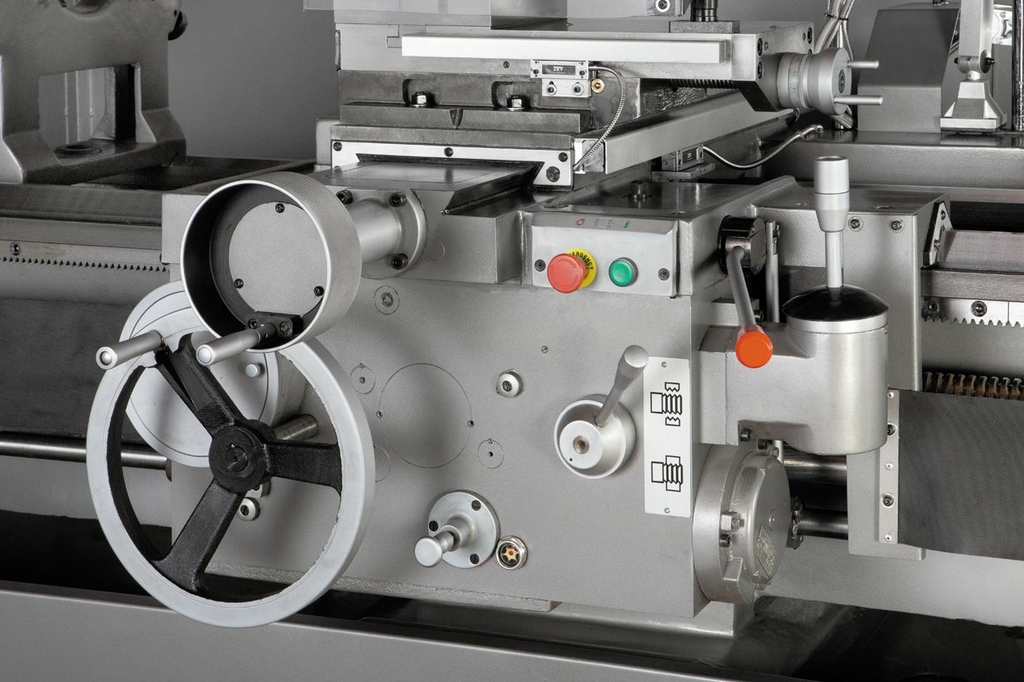

• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта
• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Пятипозиционный управляющий вал с кулачками
• Передняя бабка с механической муфтой
• Современный аналог 16К40, 1А64, ДИП-400 (1Д64)

Принадлежности:

• УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак

Другие модели станков представлены в разделах «Универсальные токарные станки» и «Токарные станки по металлу».

Характеристики

Напряжение, в	400
Диаметр обточки над станиной, мм	800
Диаметр обточки над съемным мостиком, gap, мм	1000
Длина съёмного мостика, мм	310
Диаметр обточки над поперечным суппортом, мм	510
Расстояние между центрами, мм	1000
Частота вращения шпинделя, об/мин	7,5 - 1000
Количество скоростей шпинделя, шт	18
Конус шпинделя	120 мм 1:20
Присоединение шпинделя	D1-11
Диаметр проходного отверстия шпинделя, мм	105
Диапазон продольной подачи, мм/об	0,1 - 1,52 (1:1) 1,6 - 24,3 (16:1)
Количество продольных подач, шт	64
Диапазон поперечной подачи, мм/об	Половина от продольных подач
Количество поперечных подач, шт	65
Диапазон метрической резьбы, мм	1 - 240
Количество метрических резьб, шт	50
Дюймовая резьба, tpi	1 - 14
Количество дюймовых резьб, шт	26
Модульная резьба, mp	0,5 - 120
Количество модульных резьб, шт	53
Диапазон питчевой резьба, dp	1 - 28
Количество питчевых резьб, шт	24
Макс. размер резца, мм	32 x 32
Ход поперечного суппорта, мм	480
Ход верхнего суппорта, мм	200
Ускоренное перемещение продольного суппорта, м/мин	4
Ускоренное перемещение поперечного суппорта, м/мин	2

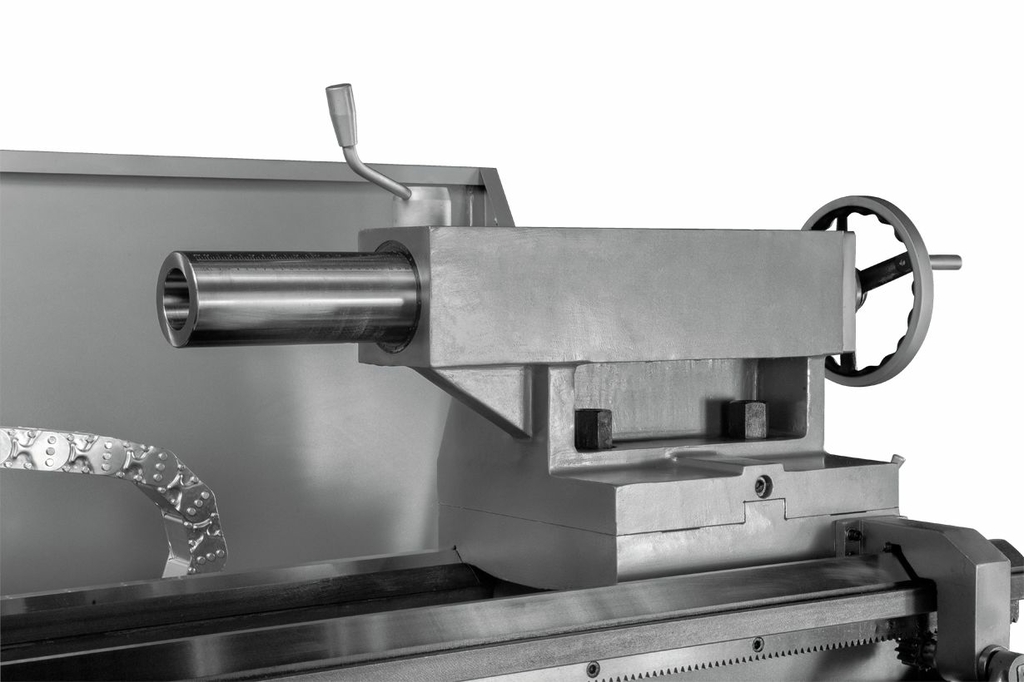

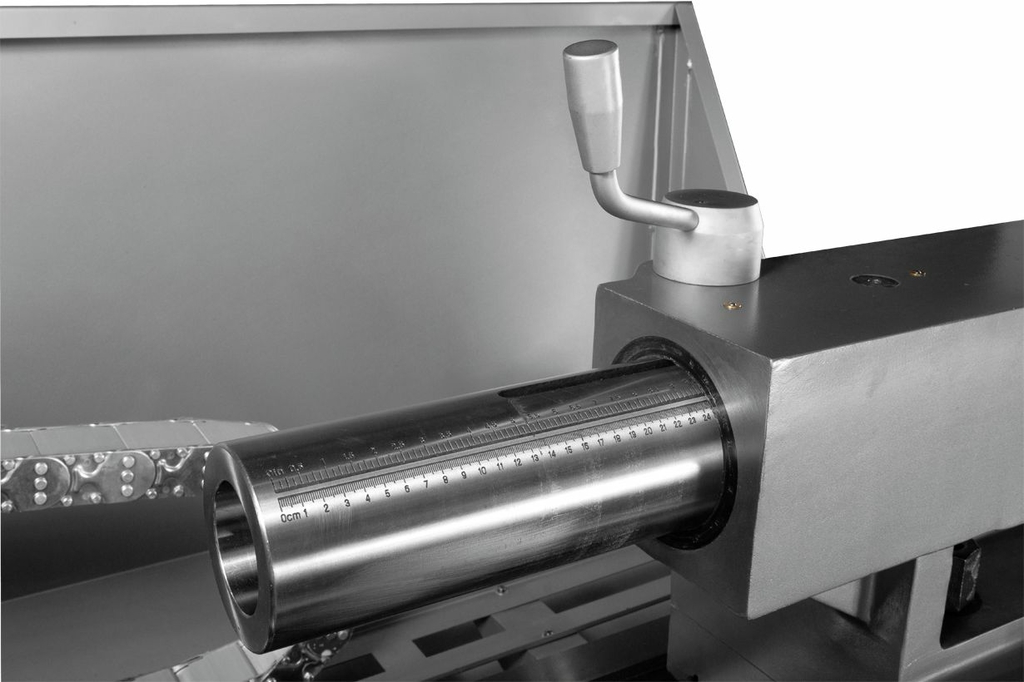

Пиноль задней бабки	МК-6
Ход пиноли задней бабки, мм	230
Диаметр пиноли, мм	100
Диапазон неподвижного люнета, мм	25 - 125
Диапазон подвижного люнета, мм	30 - 240
Расстояние между направляющими, мм	560
Мощность двигателя, квт	11
Мощность насоса сож, квт	0,09
Масса, кг	3100
Длина, мм	3275
Ширина, мм	1393
Высота, мм	1537
Масса в упаковке, кг	3800

Компания JET представляет новинку: токарно-винторезный станок индустриального класса GH-3140 ZHD DRO. Это высокоточное оборудование повышенной мощности, которое позволяет обрабатывать детали или заготовки увеличенных размеров в интересах промышленных предприятий различных отраслей, оборонной промышленности, крупных конструкторских бюро и т.п. Эта модель будет интересна тем заказчикам, кто испытывает потребность обточки массивных заготовок диаметром до 800 мм над станиной, до 1000 мм при снятом gap и до 510 мм над поперечным суппортом. Расстояние между центрами у данной модели составляет 1000 мм. Уже с завода GH-3140 ZHD DRO поставляется в максимальной комплектации, покупка ЗИП для пуско-наладочных работ и ввода станка в эксплуатацию не потребуется: система подачи СОЖ, 3-х кулачковый патрон 325 мм с прямыми/обратными кулачками, 4-х кулачковый патрон 500 мм, планшайба 625 мм, 4-х позиционный резцедержатель с фиксатором, галогенная лампа местного освещения, инструментальный ящик со всем необходимым инструментом, люнеты и многое другое - все это уже входит в комплект поставки. На станке установлен мощный асинхронный двигатель мощностью 11 кВт, шпиндель может вращаться на скоростях от 7,5 до 1000 об/мин. Механическая коробка подач позволяет нарезать модульные, дюймовые, питьевые и метрические резьбы. Для быстрой смены режимов работы и безопасного расцепления шестерней у GH-3140 ZHD DRO предусмотрен толчковый или, как иногда его называют, импульсный режим пуска мотора. Для повышения скорости роботы станок имеет механизм быстрого перемещения суппорта, а в целях безопасности предусмотрена педаль тормоза и аварийного отключения. Новинка установлена на фирменную станину JET, отлитую из чугуна особого сорта, она является отличным теплоотводом, а повышенная жесткость конструкции обеспечивает гашение вибраций. Направляющие станины подготавливаются в несколько этапов, включая закалку, шлифовку и обработку антифрикционным материалом.

Особенности:

• Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины
• Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
• Механизм привода шпинделя постоянно работает в масляной ванне
• Увеличенный диаметр проходного отверстия
• Диапазон частот вращения шпинделя от 7,5 до 1000 об/мин
• Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
• Коробка передач позволяет нарезать резьбу без замены шестерен
• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта
• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Пятипозиционный управляющий вал с кулачками
• Передняя бабка с механической муфтой
• Современный аналог 16К40, 1А64, ДИП-400 (1Д64)

Принадлежности:

• УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак

Другие модели станков представлены в разделах «Универсальные токарные станки» и «Токарные станки по металлу».

Комплектация

• 3-х кулачковый патрон 325 мм с прямыми/обратными кулачками

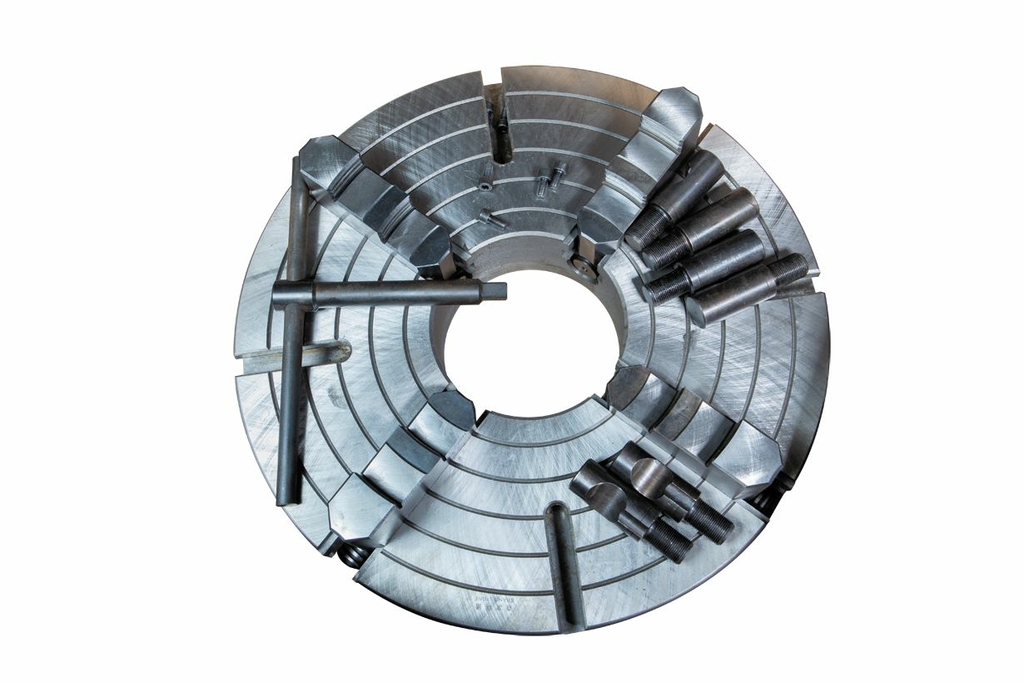

• 4-х кулачковый патрон 500 мм

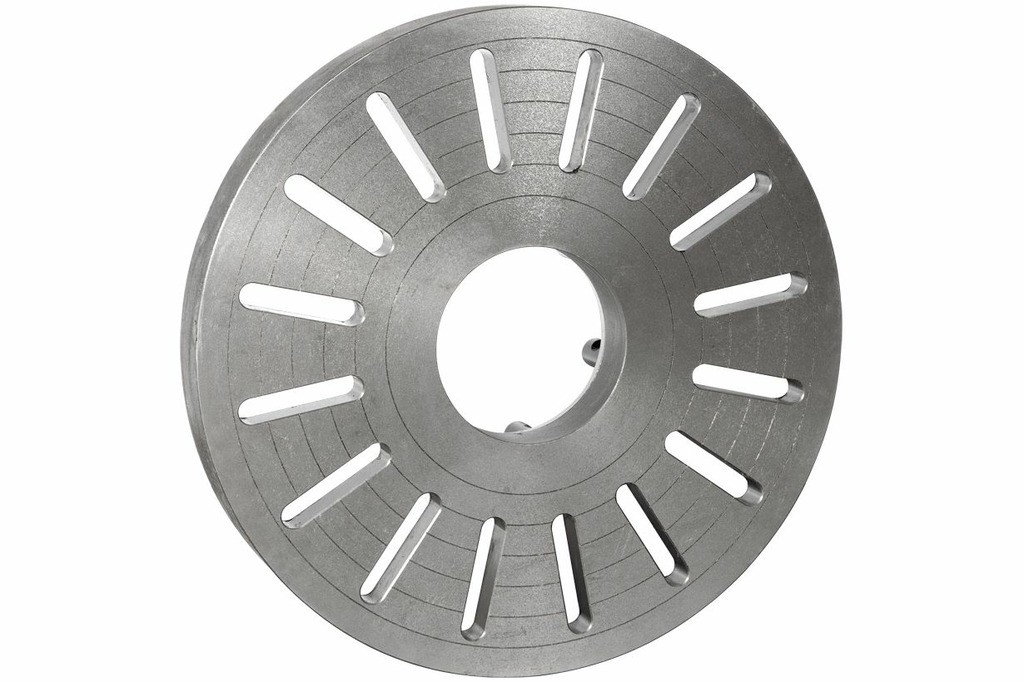

• Планшайба 625 мм

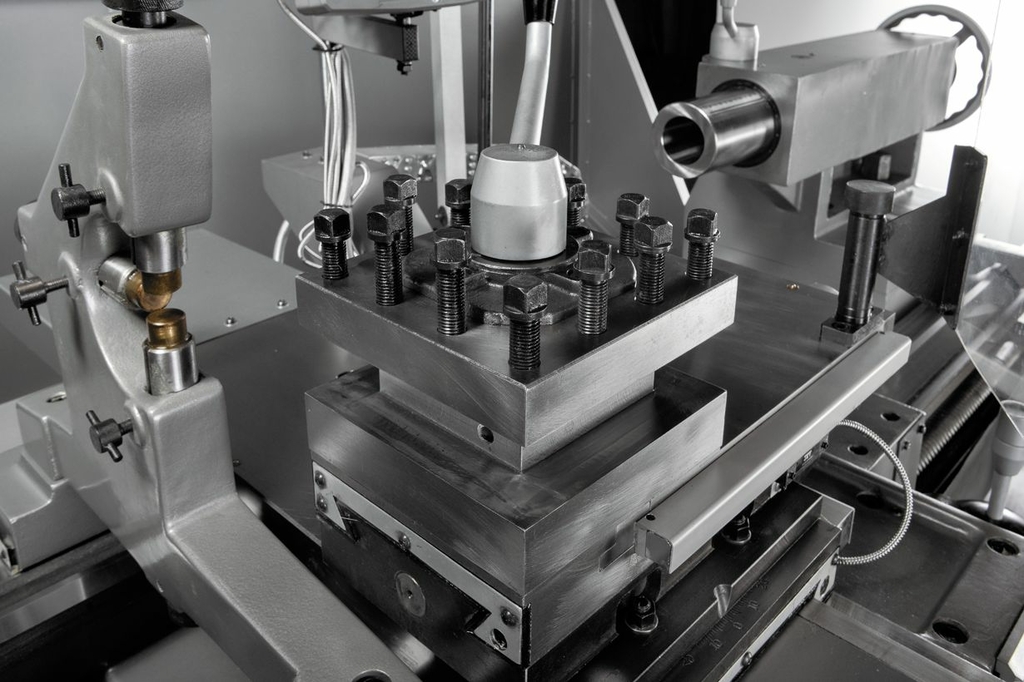

• 4-х позиционный резцедержатель с фиксатором
• Галогенная лампа местного освещения
• Система подвода СОЖ
• Ускоренное перемещение

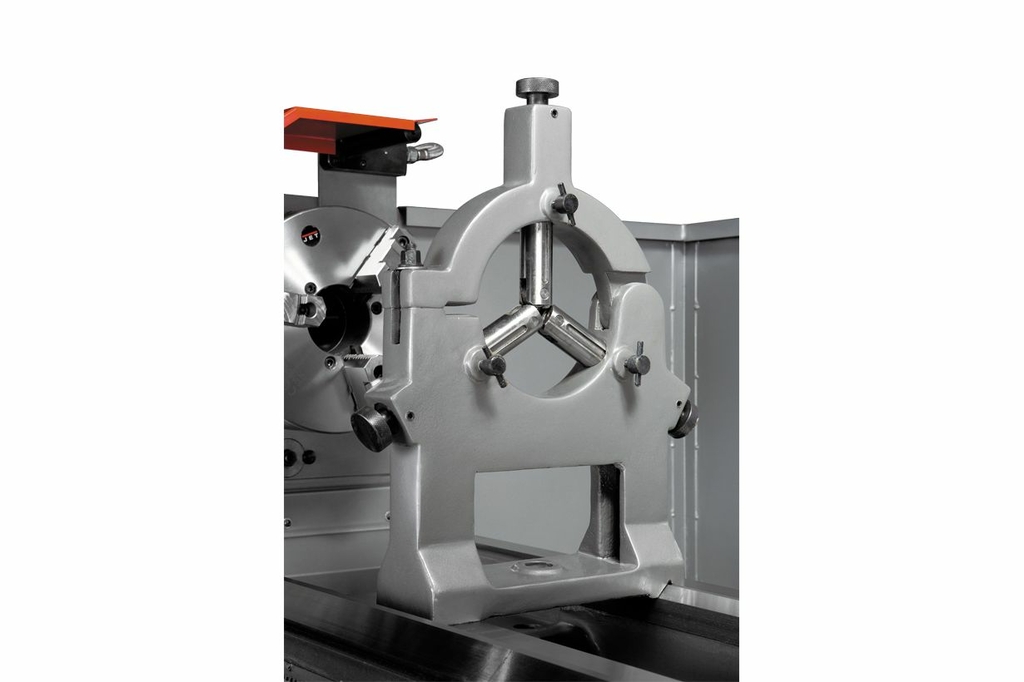

• Подвижный и неподвижный люнеты
• Ускоренное перемещение продольного суппорта
• Ускоренное перемещение поперечного суппорта
• Инструментальный ящик для обслуживания станка
• Поддон для сбора стружки
• Задняя защитная стенка

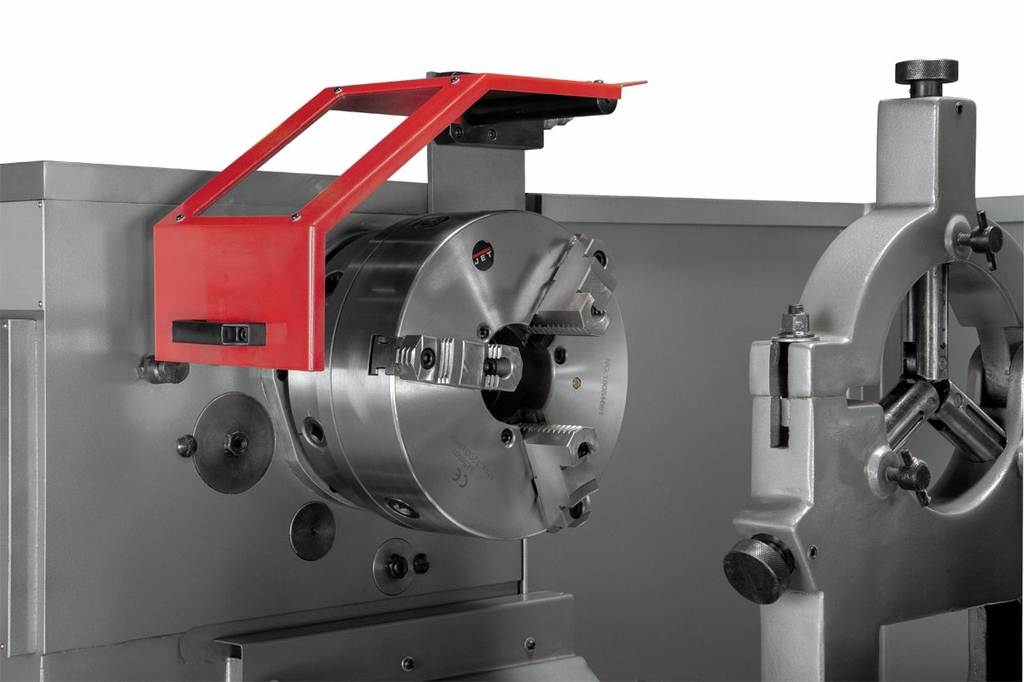

• Защитный экран патрона с концевым выключателем
• Защита резцедержателя
• Защита ходового винта
• Ключ для 3-х кулачкового патрона
• Ключ резцедержателя

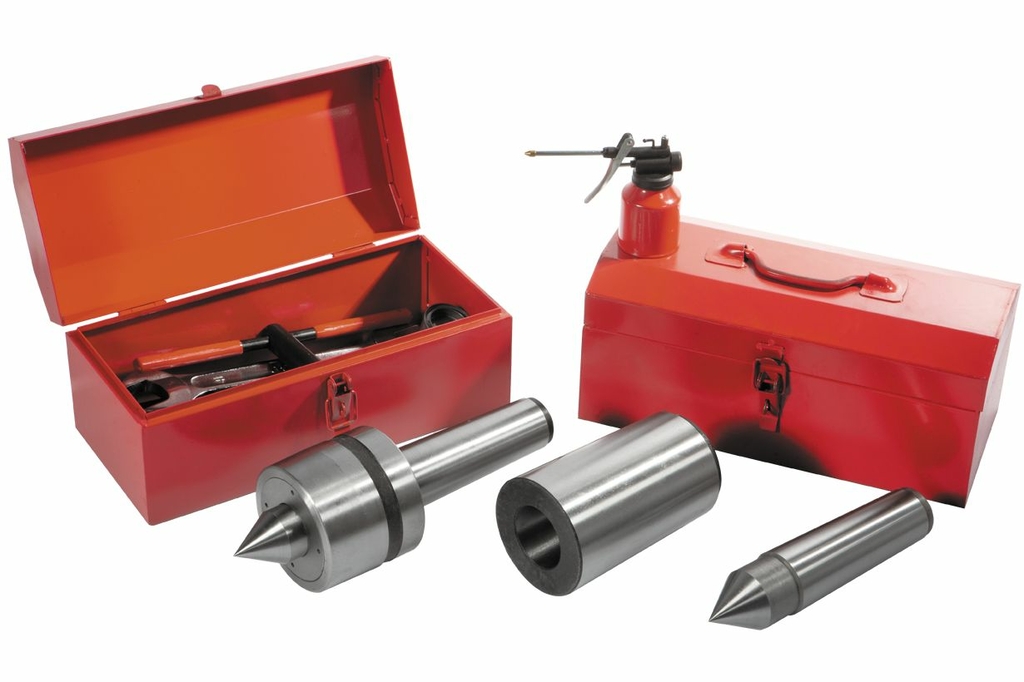

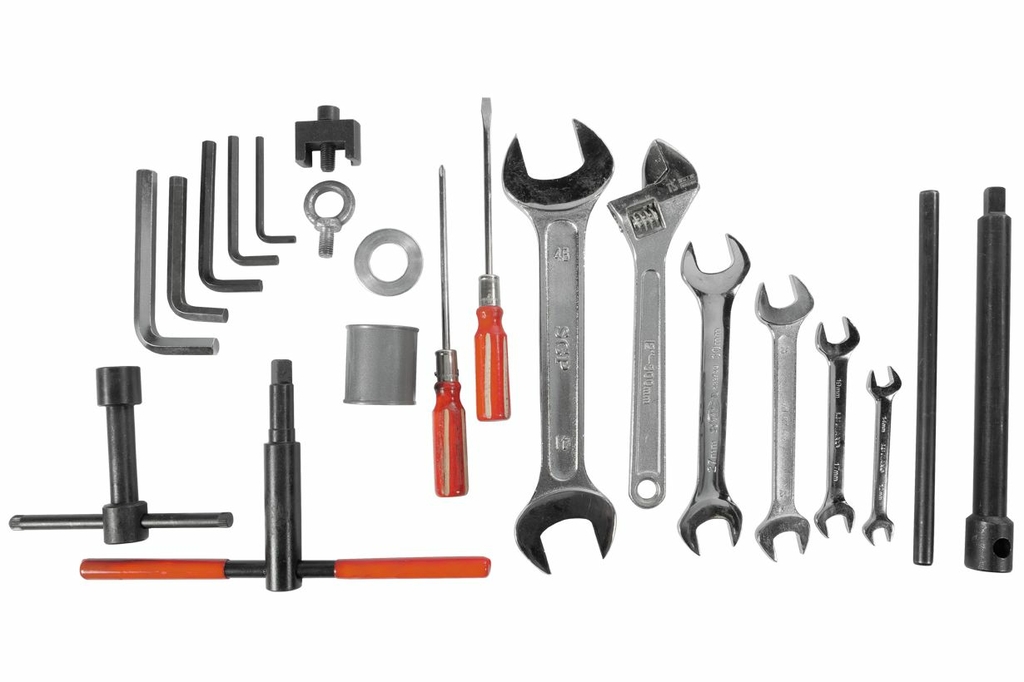

• Ящик с инструментом
• Руководство по эксплуатации

Промышленная компания Невастанкомаш оказывает помощь в подборе оборудования. наши специалисты помогут подобрать станки под ваши задачи исходя из объемов производства, требуемого сырья, необходимой производительности и технологий. широкая номенклатура станков джет позволяет произвести адресный выбор под ваши потребности. сотрудники компании осуществят поставку, предпродажную подготовку, пусконаладочные работы, сервисное обслуживание всего спектра оборудования jet. наличие оборудования на складе, низкие цены, короткие сроки поставки. при необходимости отправим оплаченное оборудование в регионы. отгрузка осуществляется любой транспортной компанией по вашему выбору.

• Ø обработки над супортом, мм 510
• Ø обработки над станиной, мм 800
• Ø отверстия в шпинделе, мм 105
• Расстояние между центрами (рмц), мм 1000
• Регулировка частоты вращения шпинделя Бесступенчатая
• Уци Нет
• Макс. обороты 1000
• Напряжение, В 380
• Масса, кг 3600
• Модель JET GH-3140 ZHD RFS
• Производство Китай
