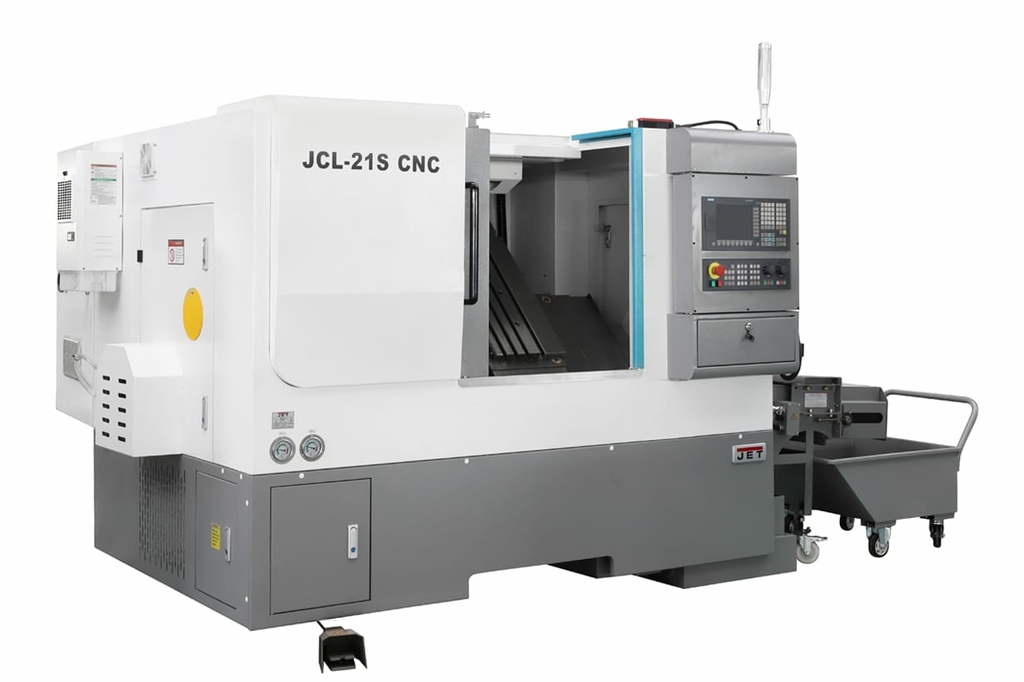

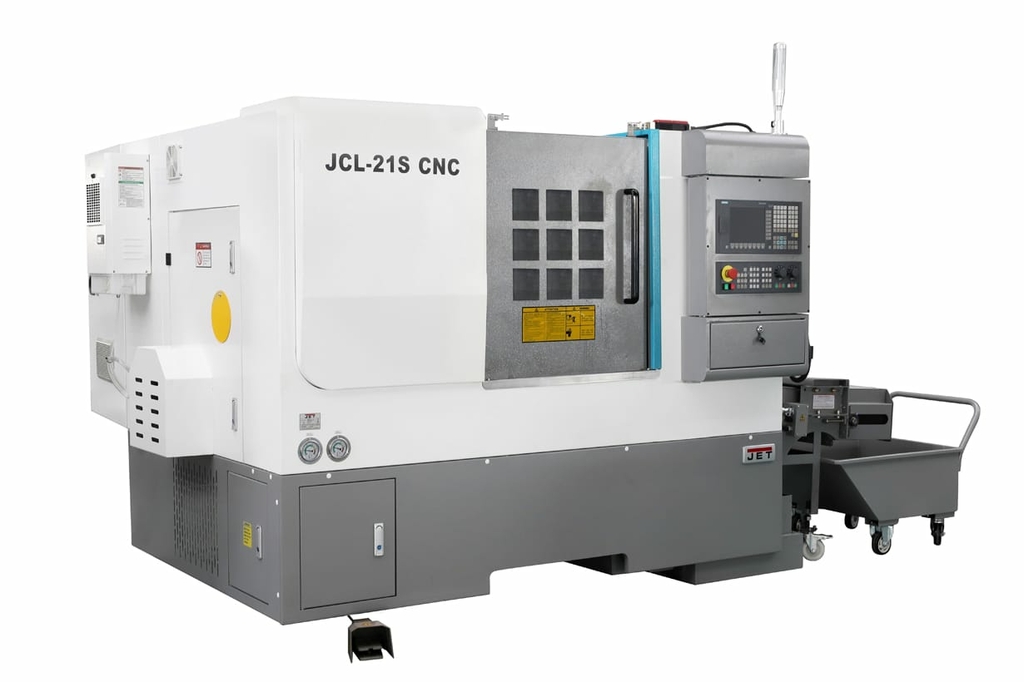

JET JCL-21S CNC (Siemens)
(голосов 0)
Артикул: jetC59590020T Код товара: 103246
Под заказ
| Модель с ЧПУ Siemens 808DA | JCL-21S CNC |
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 420 мм |
| Макс. Ø заготовки над суппортом | 150 мм |
| Макс. длина точения | 280 мм |
| Ø гидравлич. патрона | 8 (200) дюйм (мм) |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 380 мм |
| Макс. перемещение по оси Z | 325 мм |
| Направляющие/ширина X,Z | качения тип/мм |
| Угол наклона направляющих | 45 град |
| Ø ШВП X/Zх шаг резьбы, класс точности | 32х10 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 60-4000 об/мин |
| Конус шпинделя | A2-5 тип |
| Ø проходного отверстия в шпинделе | 56 мм |
| Макс. Ø прутка (гидравлич. патрон) | 38 мм |
| ИНСТРУМЕНТ: | |
| Макс. размер инструмента | 20х20 мм |
| Макс. Ø инструмента | 28 мм |
| Стол для инструментальных блоков | 250х670 |
| ТОЧНОСТЬ: | |
| Точность позиционирования X/Z | 0,006/0,005 мм |
| Повторяемость | 0,003/0,004 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Z | 28 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 100 л |
| Мощность мотора системы подачи СОЖ | 0,18 кВт |
| Объем бака смазки | 2 л |
| Мощность мототра гидростанции | 0,75 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 5,5/11 кВт |
| Макс. крутящий момент | 52 Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 3000х1650х1750 мм |
| Масса нетто/(брутто) | 2500 кг |
Стандартная комплектация:
- Система ЧПУ Siemens 808DA
- Мощность мотора шпинделя 5,5кВт
- Патрон 8 дюймов
- Резцовые блоки 3+1 в компекте
- Автоматический ленточный стружечный конвейер
- Тележка для стружки
- Гидравлическая станция
- Педаль управления гидравликой
- Кондиционер электрошкафа
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Система централизованной смазки
- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Опции:
- Система ЧПУ Fanuc
Особенности:

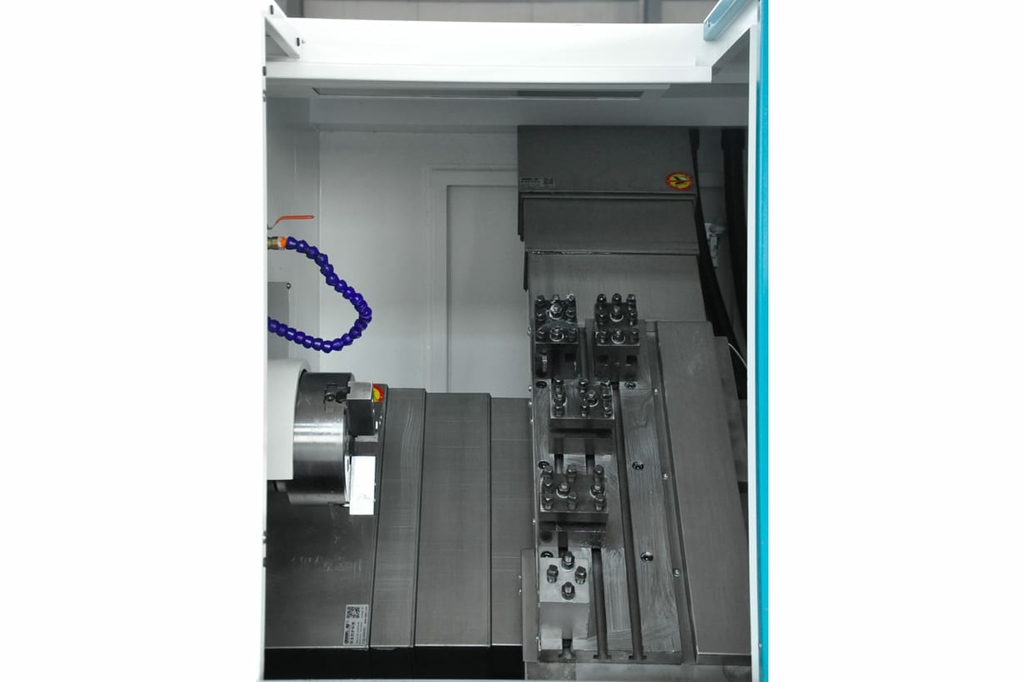

- Станки JCL-16 и JCL-21 являются станками с наклонной станиной, направляющими каче-ния и линейным магазином.
- Такая компоновка даёт максимальное преимущество для быстрой обработки неболь-ших деталей, так как экономится немало времени на смене инструмента. Не нужно ждать по-ворота револьверной головы, направляющие качения дают увеличение скорости перемеще-ний в 2-3 раза, по сравнению с направляющими скольжения. Лёгкий доступ к зоне резания, стружечный конвейер с тележкой для стружки, гидравлический зажим кулачков патрона.
- В зависимости от задач инструментальные блоки можно устанавливать в различных положениях. Отсутствие револьверной головы даёт большое преимущество в жесткости стан-ка.
- Системы ЧПУ и привода производства лидеров рынка Siemens (Германия) и Fanuc (Япония).
- Патроны и шпиндели ведущих азиатских и европейских производителей.
- Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
- Наклон направляющих позволяет избегать скопления стружки и облегчает доступ к зоне резания.
- Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
