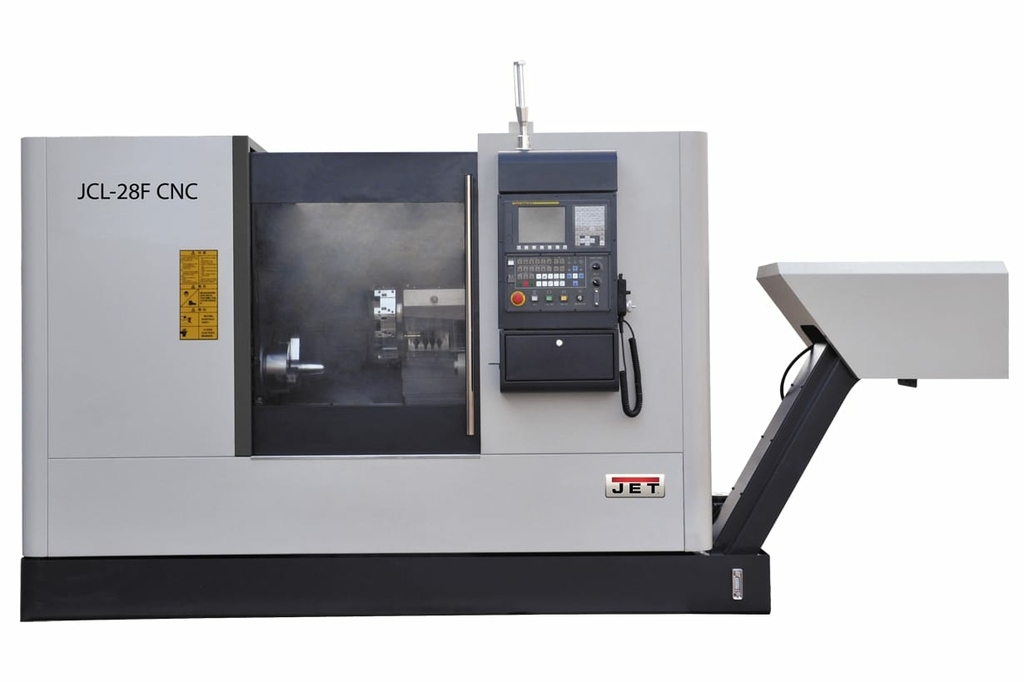

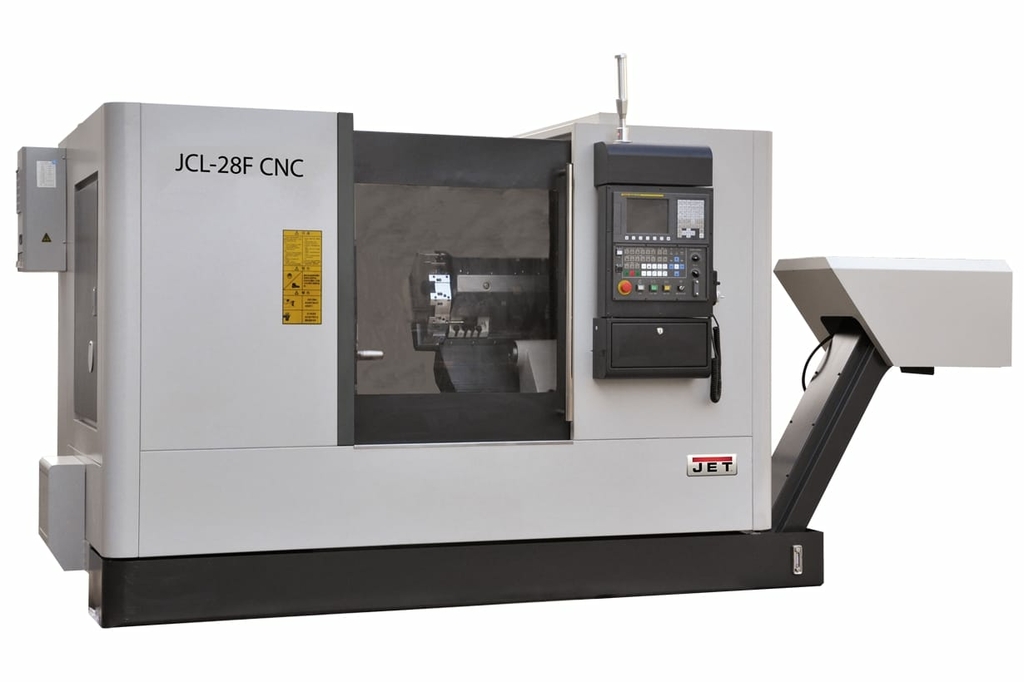

JET JCL-28F CNC (Fanuc, гидр. патрон)
(голосов 0)
Артикул: jetC59590031T Код товара: 103369
Под заказ
| Модель с ЧПУ Fanuc 0i | JCL-28F CNC |
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 520 мм |
| Макс. Ø обточки над станиной | 509 мм |
| Макс. Ø обточки над суппортом | 250 мм |
| Макс. длина точения | 500 мм |
| Ø гидравлич. патрона | 8 (200); 10 (250) дюйм (мм) |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 282 мм |
| Макс. перемещение по оси Z | 600 мм |
| Направляющие/ширина X,Z | качения/35,45 тип/мм |
| Угол наклона направляющих | 45 град |
| Ø ШВП X/Zх шаг резьбы, класс точности | 32/40х10, P3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 4000; 5000; 6000 об/мин |
| Конус шпинделя | А2-6 тип |
| Ø проходного отверстия в шпинделе | 65 (63) мм |
| Ø отверстия в гидравлич. патроне | 52; 75 мм |
| Внутренний Ø тяговой трубы (гидравлич. патрон) | 52 мм |
| Макс. Ø прутка (гидравлич. патрон) | 50?? мм |
| ИНСТРУМЕНТ: | |
| Кол-во позиций инструмента | 12 шт |
| Макс. размер инструмента | 25х25 мм |
| Макс. Ø инструмента | 40 мм |
| ЧАСТОТА ВРАЩЕНИЯ ПРИВОДНОГО ИНСТРУМЕНТА: | об/мин |
| МОЩНОСТЬ ПРИВОДНОГО ИНСТРУМЕНТА: | кВт |
| ЗАДНЯЯ БАБКА: | |
| Конус пиноли задней бабки | МК-4 тип |
| Ø пиноли задней бабки | 80 мм |
| Ход пиноли задней бабки | 120 мм |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Z | 30 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 175 л |
| Мощность мотора системы подачи СОЖ | 0,18 кВт |
| Объем бака смазки | 1,8 л |
| Мощность мототра гидростанции | 2,2 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 12, 17 (S); 11/15, 15/18 (F) кВт |
| Крутящий момент на главном двигателе | 115, 162 (S); от 105 (F) Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4500х1850х2000 мм |
| Масса нетто/(брутто) | 3900/4320 кг |
Стандартная комплектация:

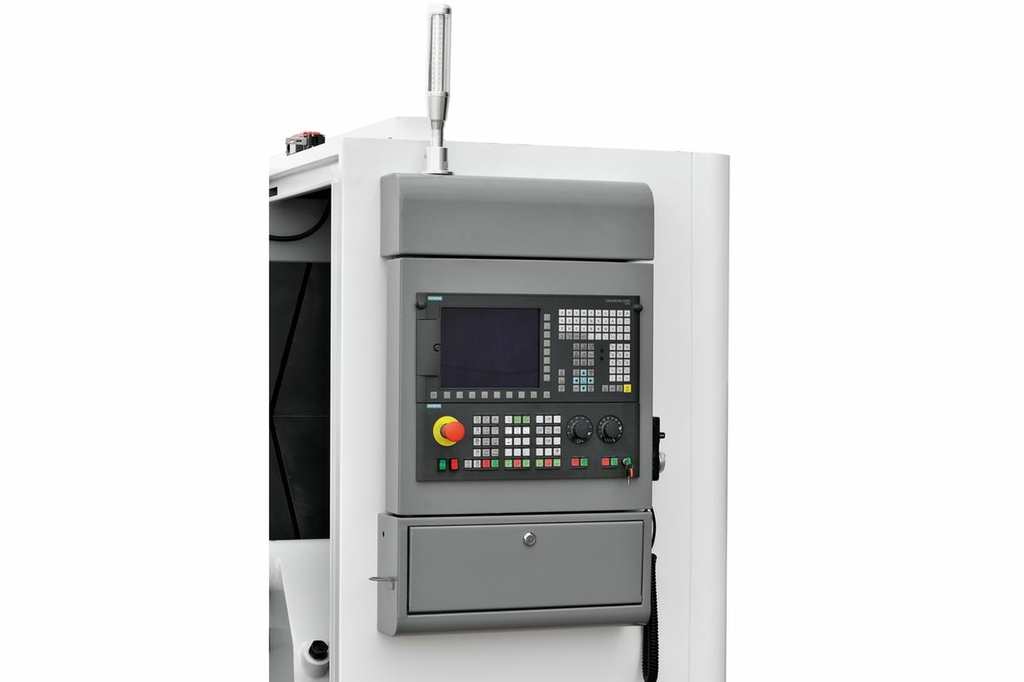

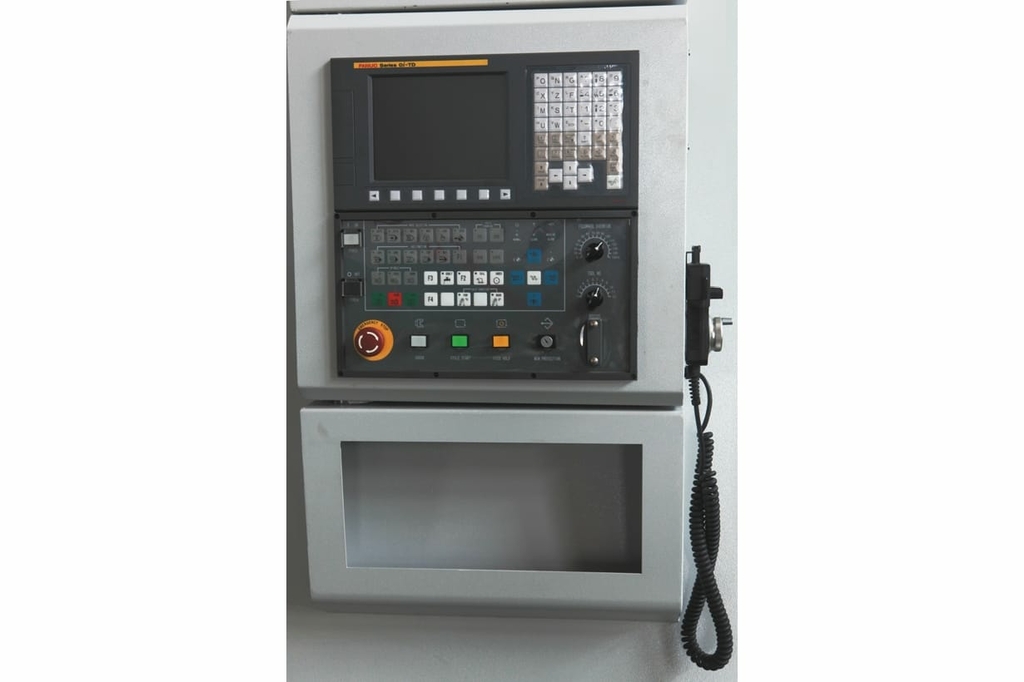

- Система ЧПУ Fanuc 0i TF

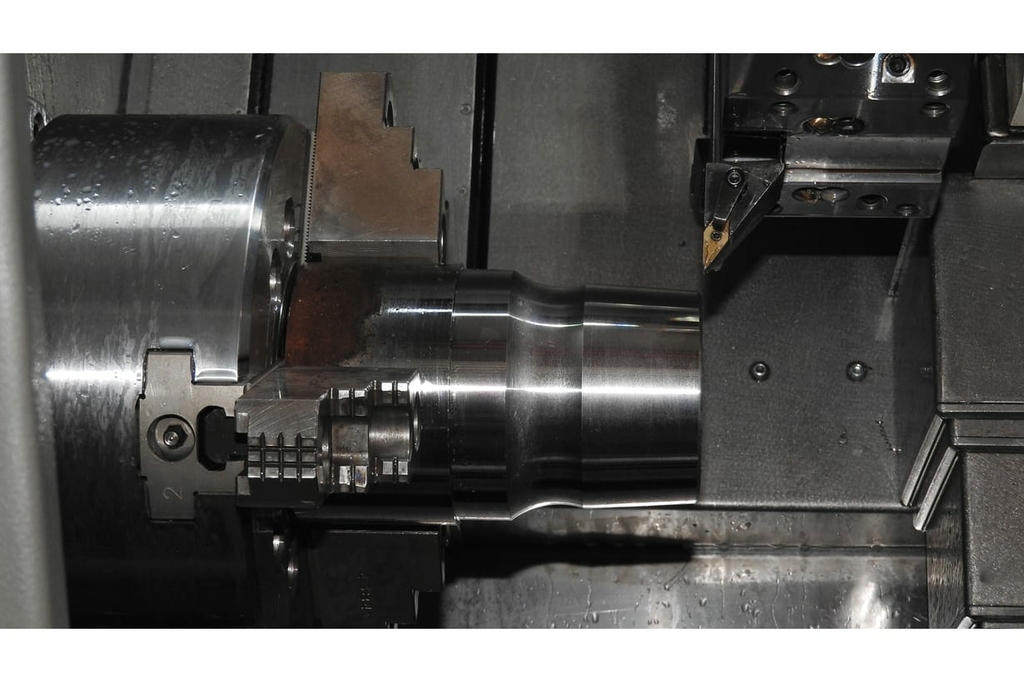

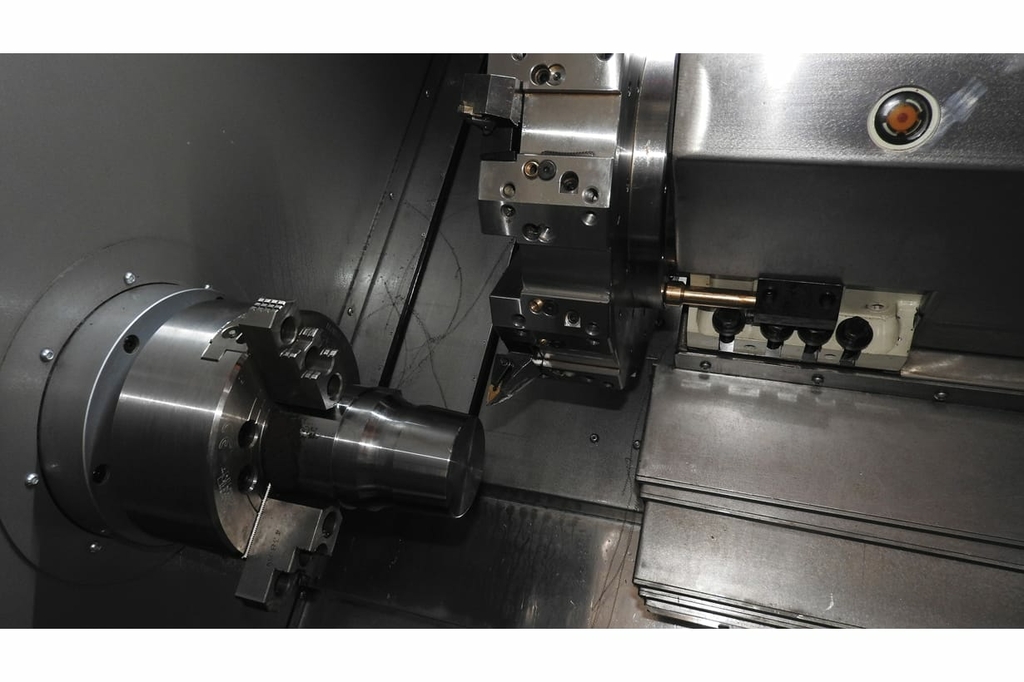

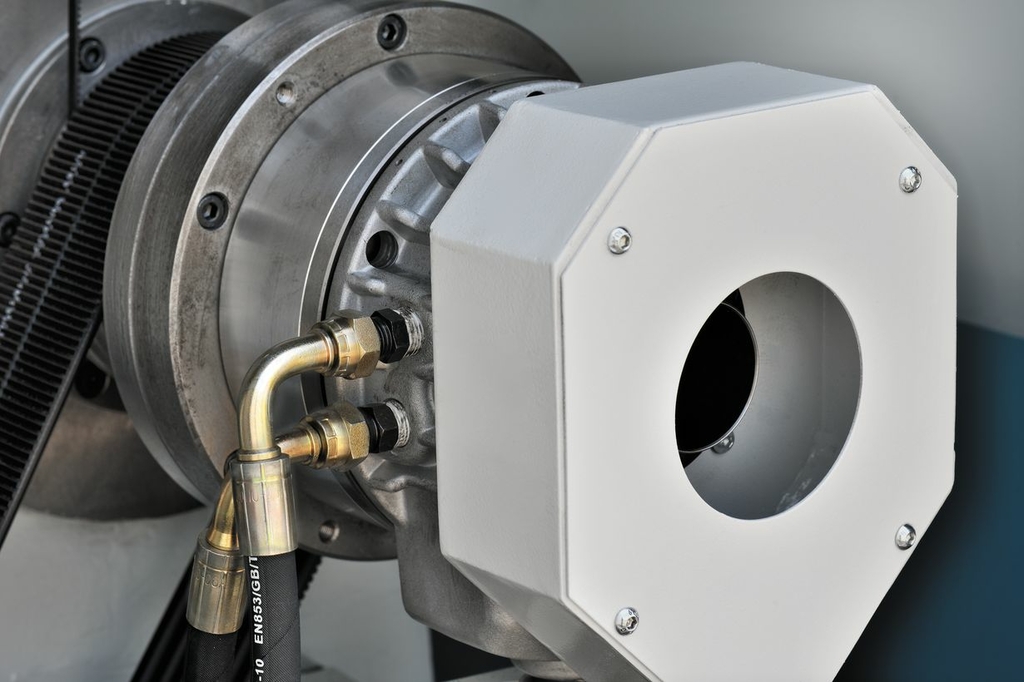

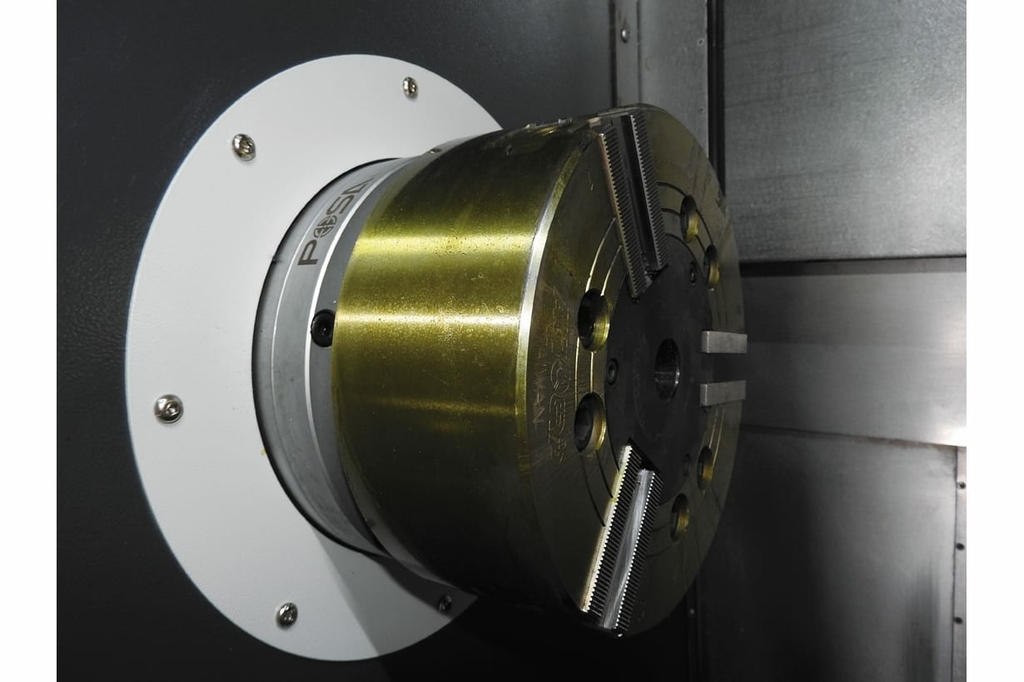

- 3-х кулачковый гидравлический патрон 10-12 дюймов

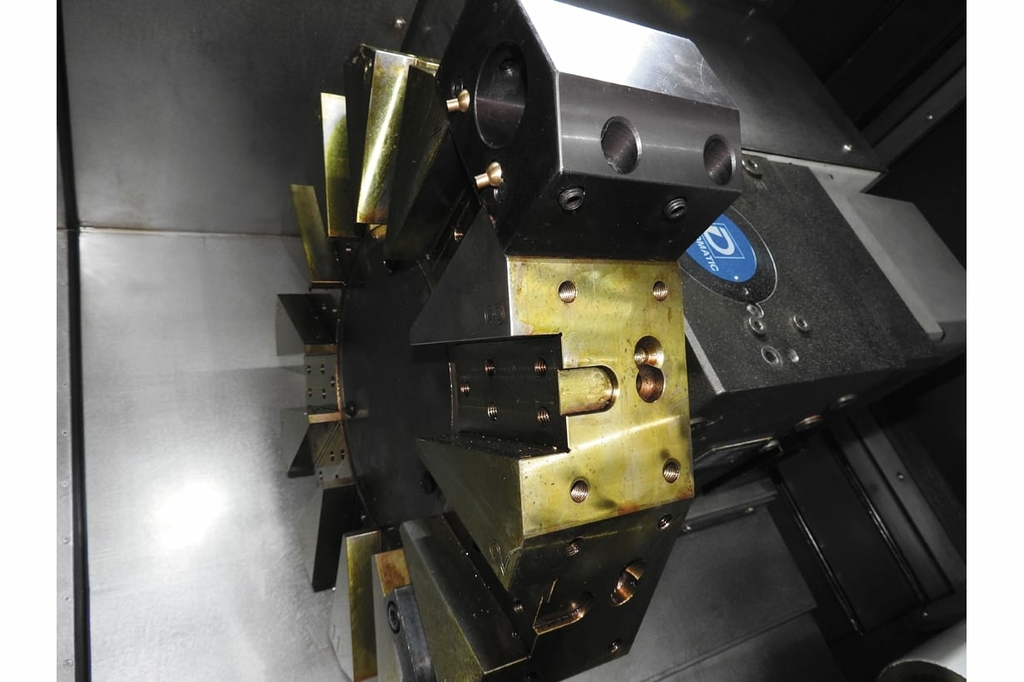

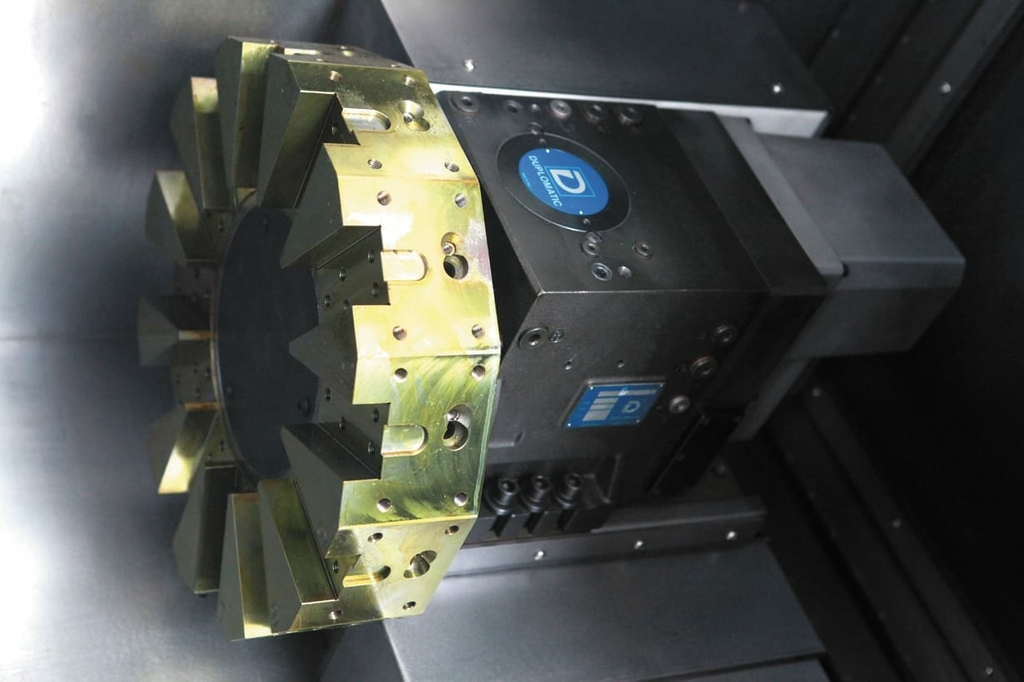

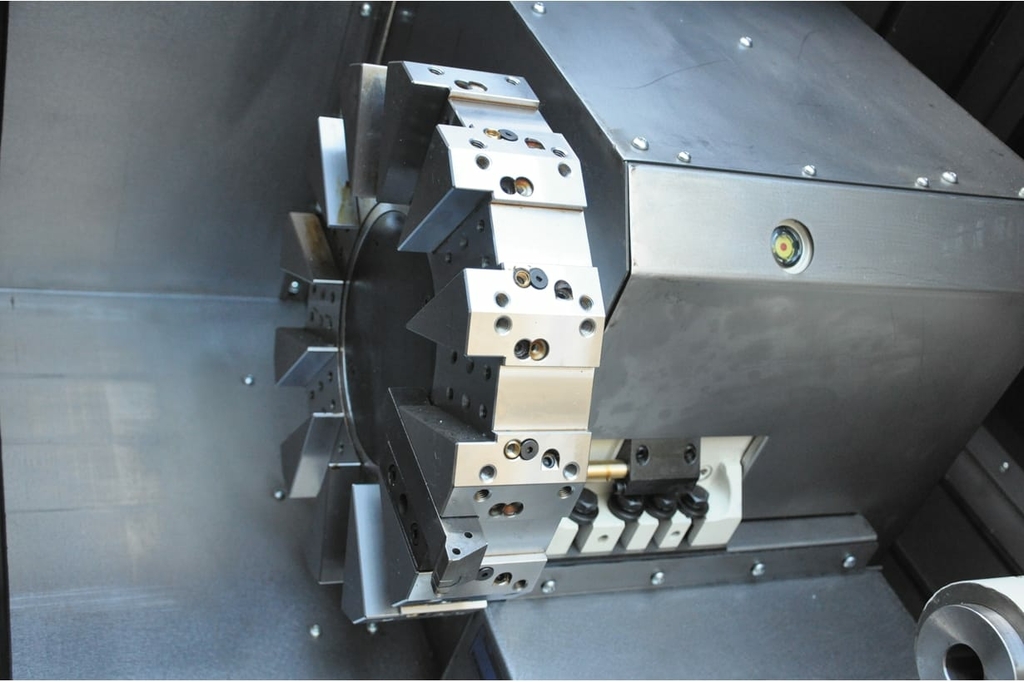

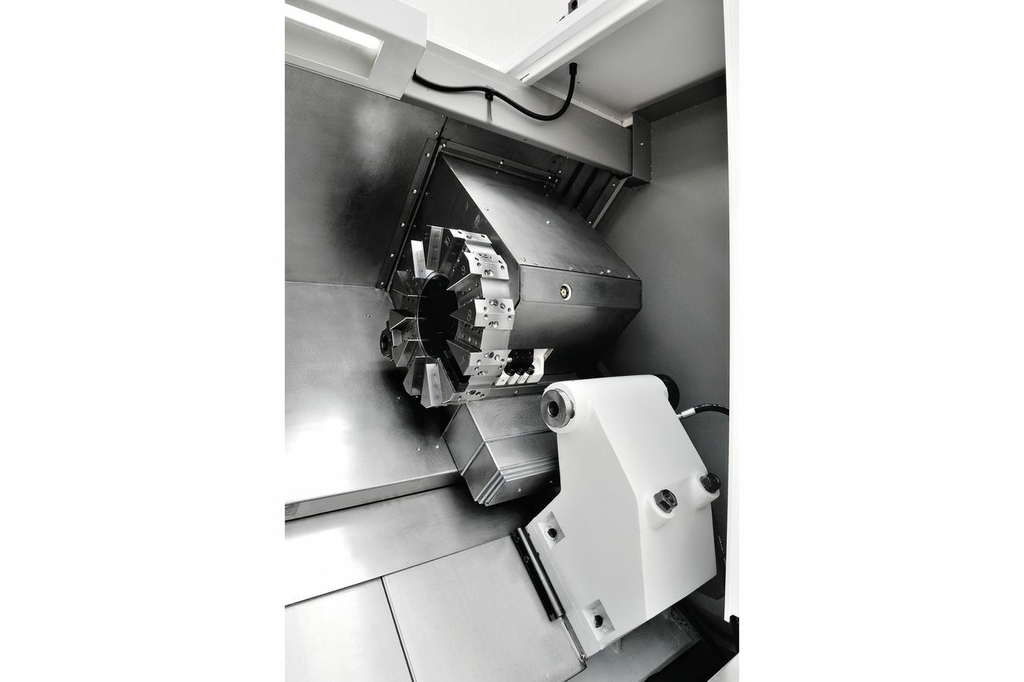

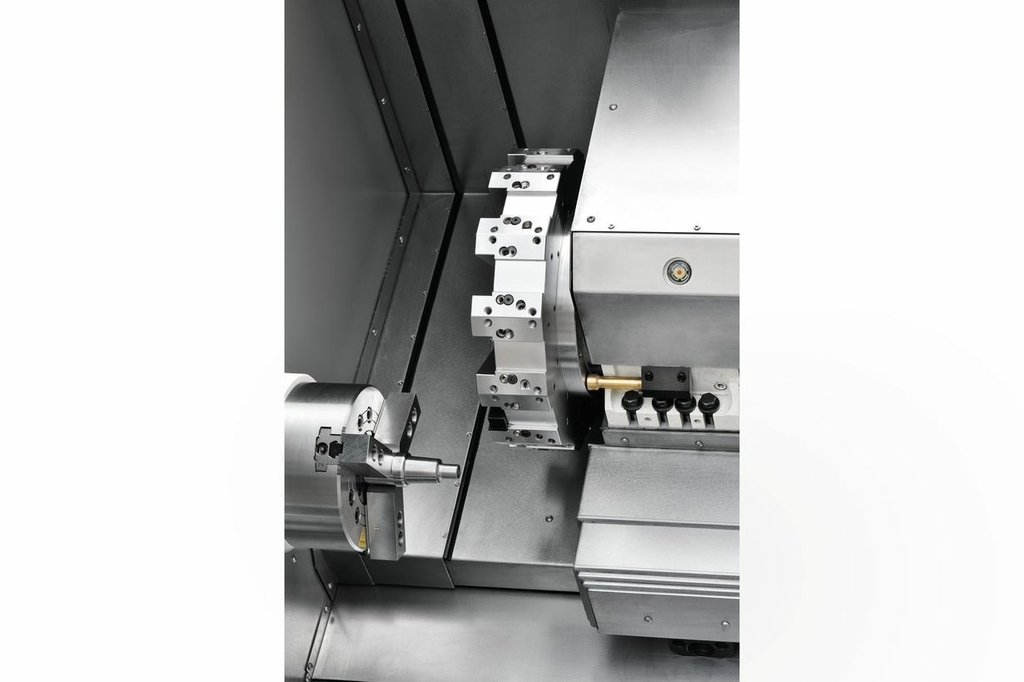

- 8-12 позиционная револьверная голова (или приводная револьверная голова на 12 инструментов)
- Резцовые блоки

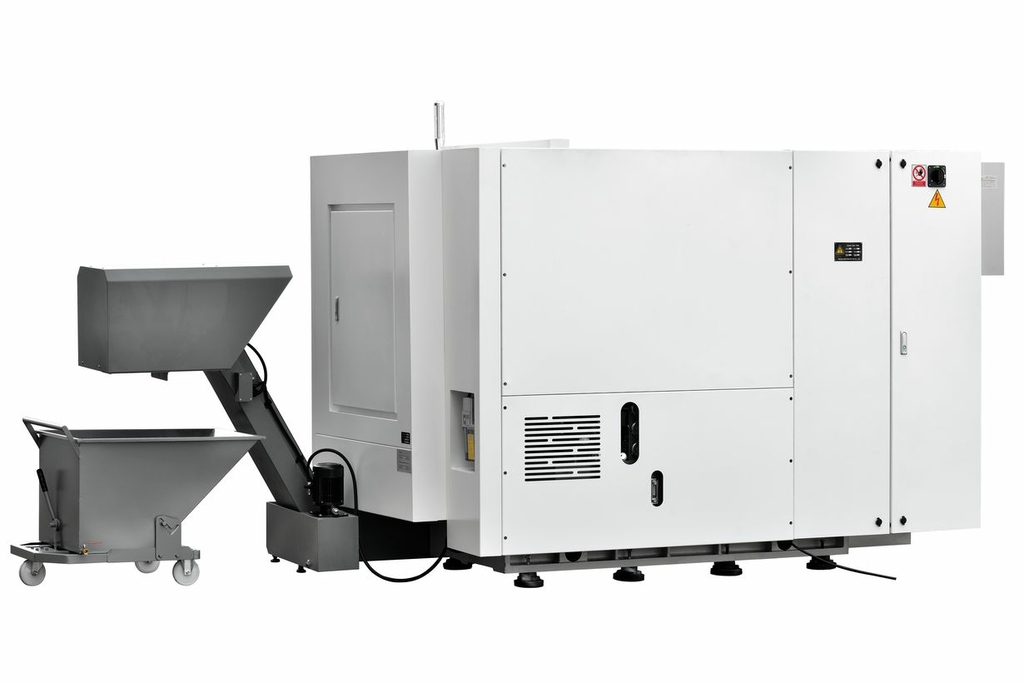

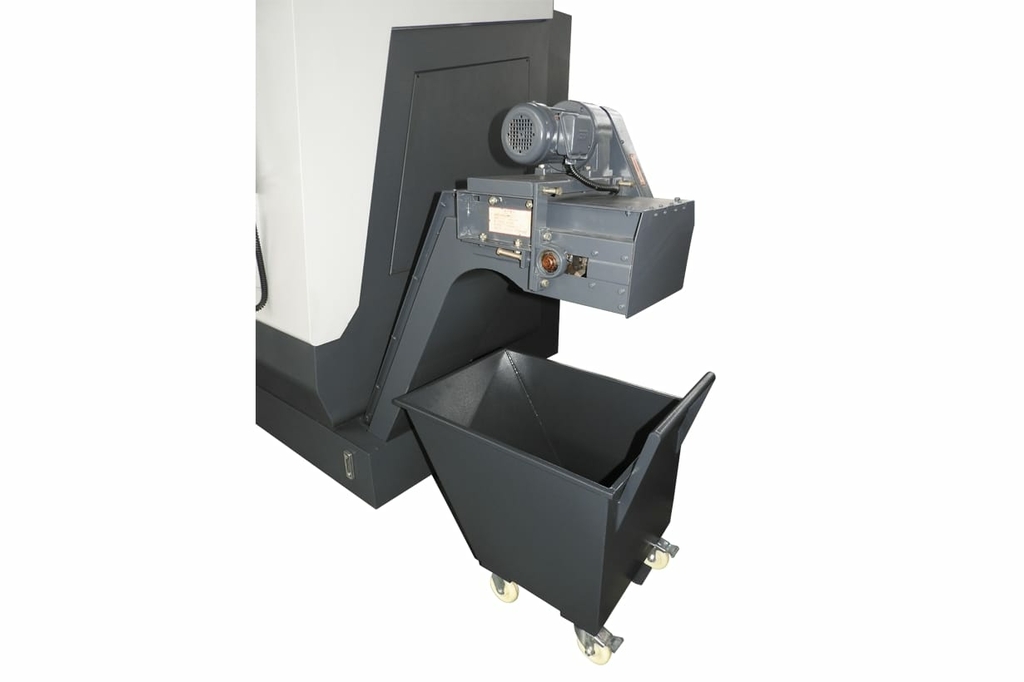

- Автоматический ленточный стружечный конвейер
- Тележка для стружки

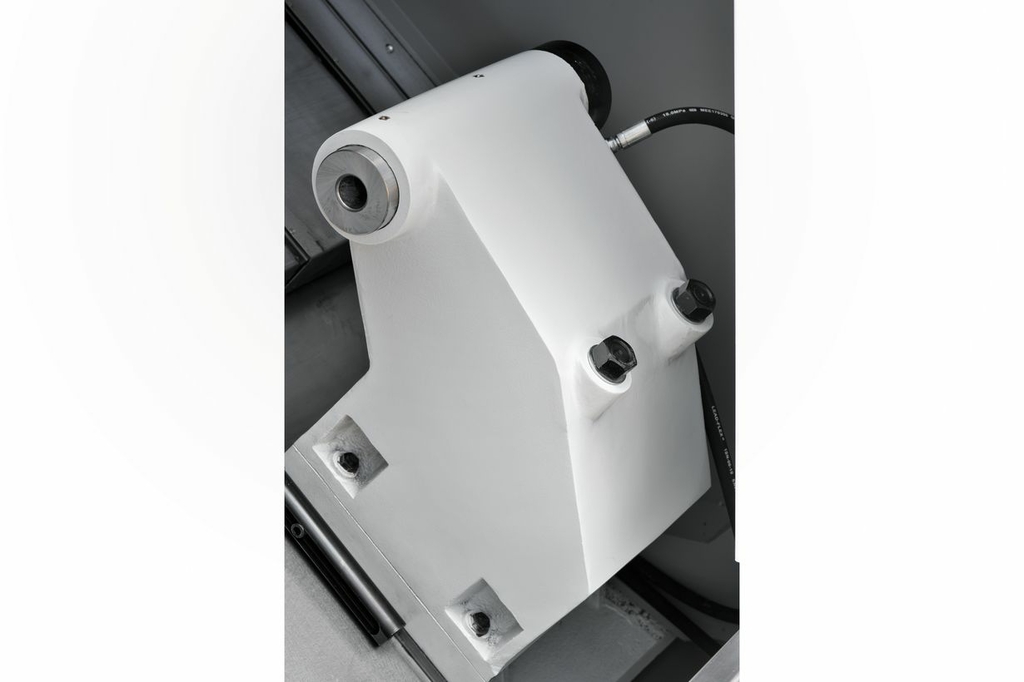

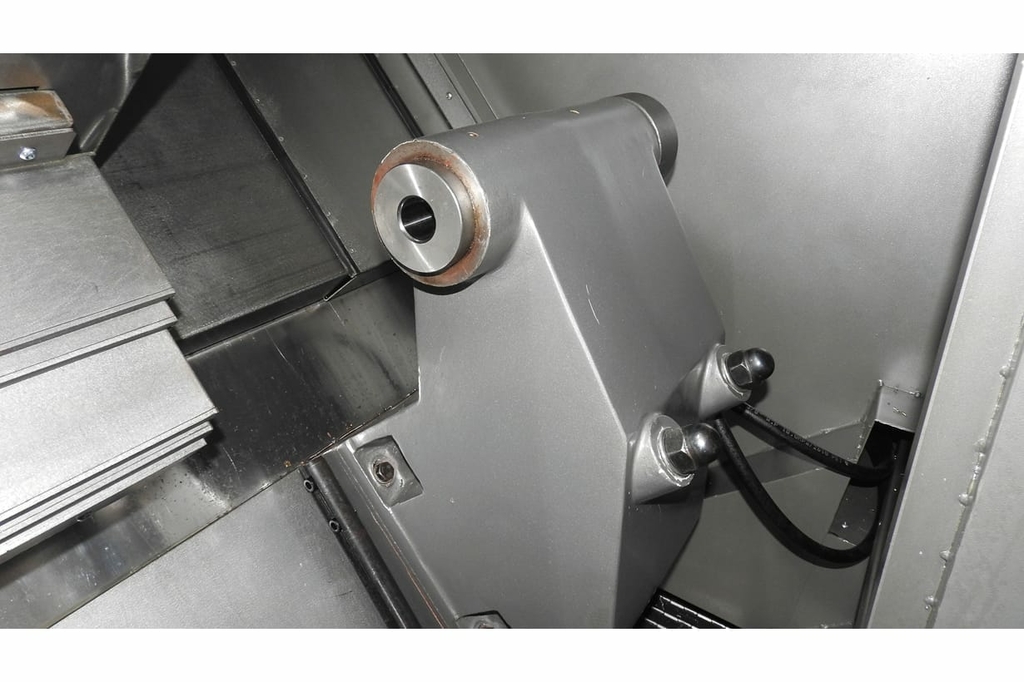

- Гидравлическая задняя бабка

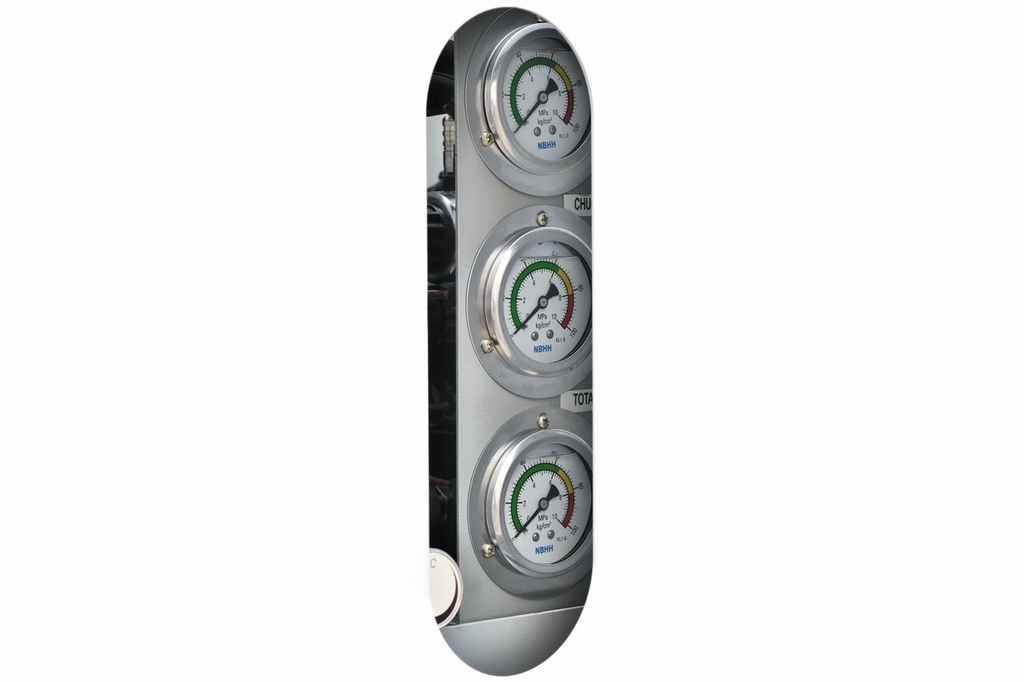

- Гидравлическая станция

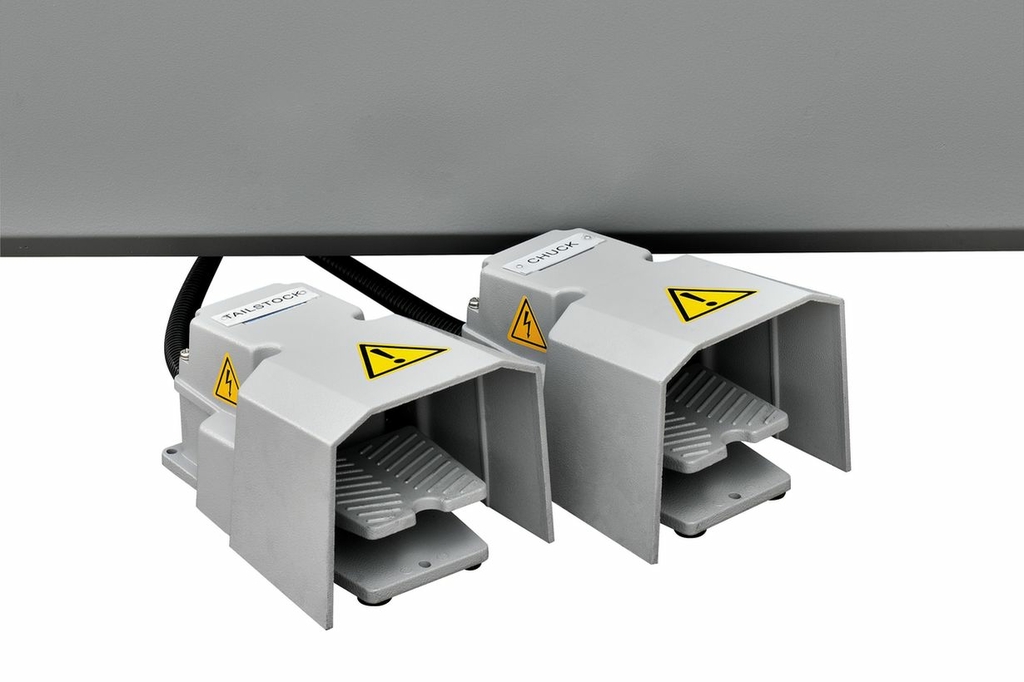

- Педали управления гидравликой

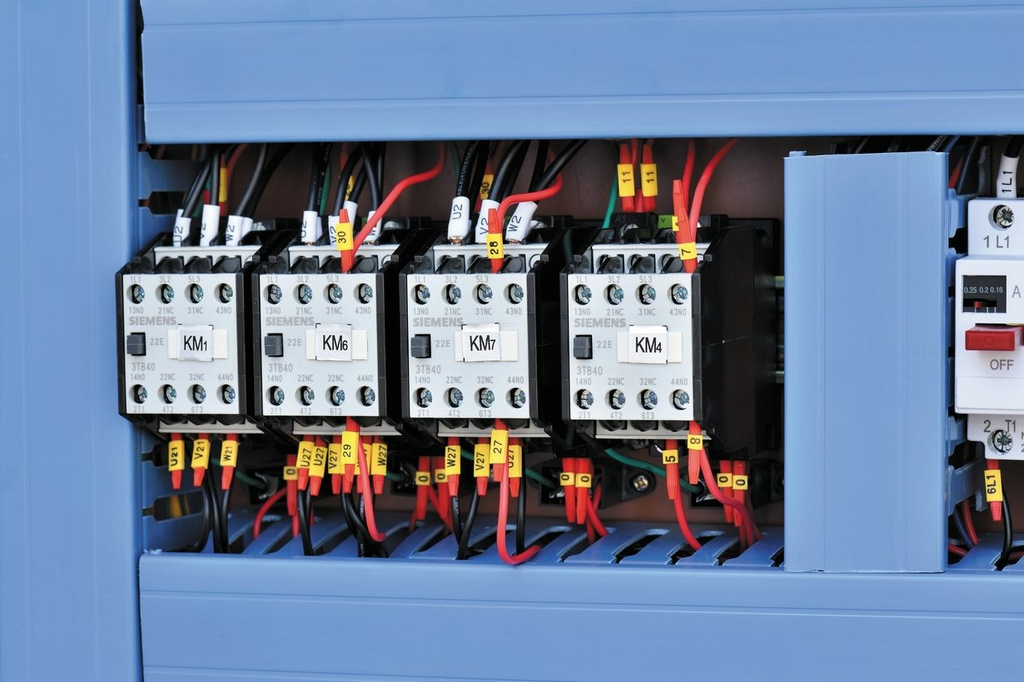

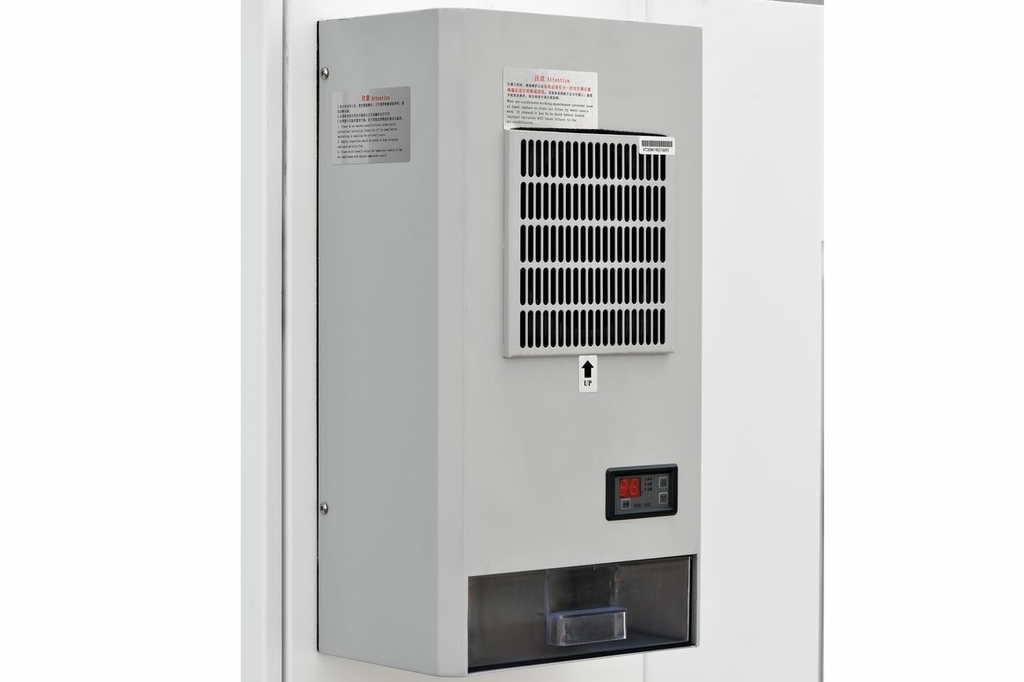

- Кондиционер электрошкафа

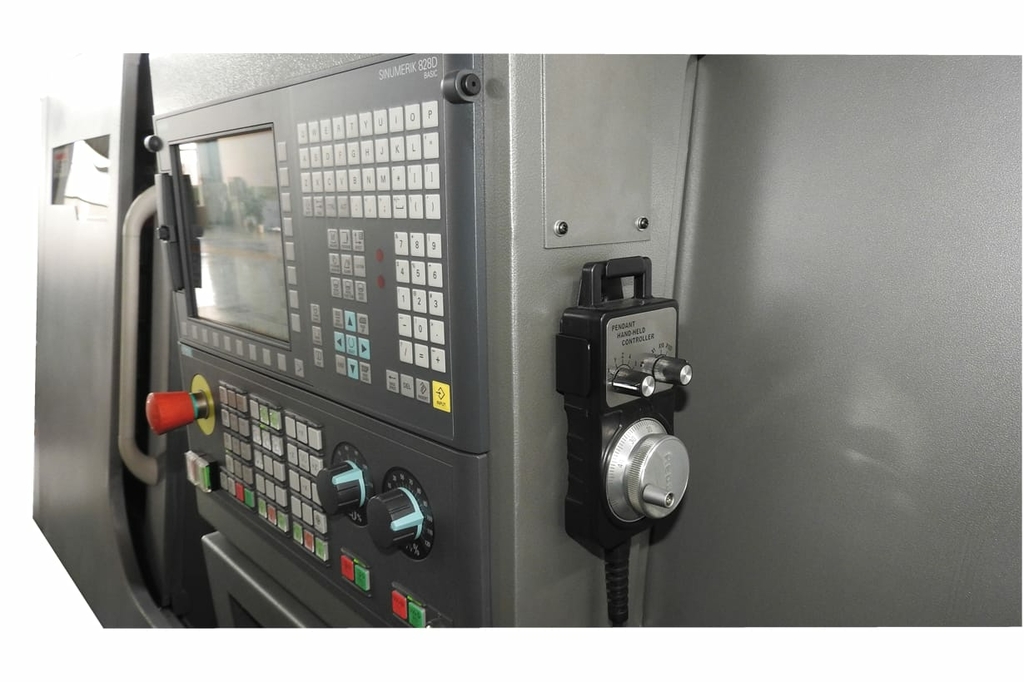

- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ

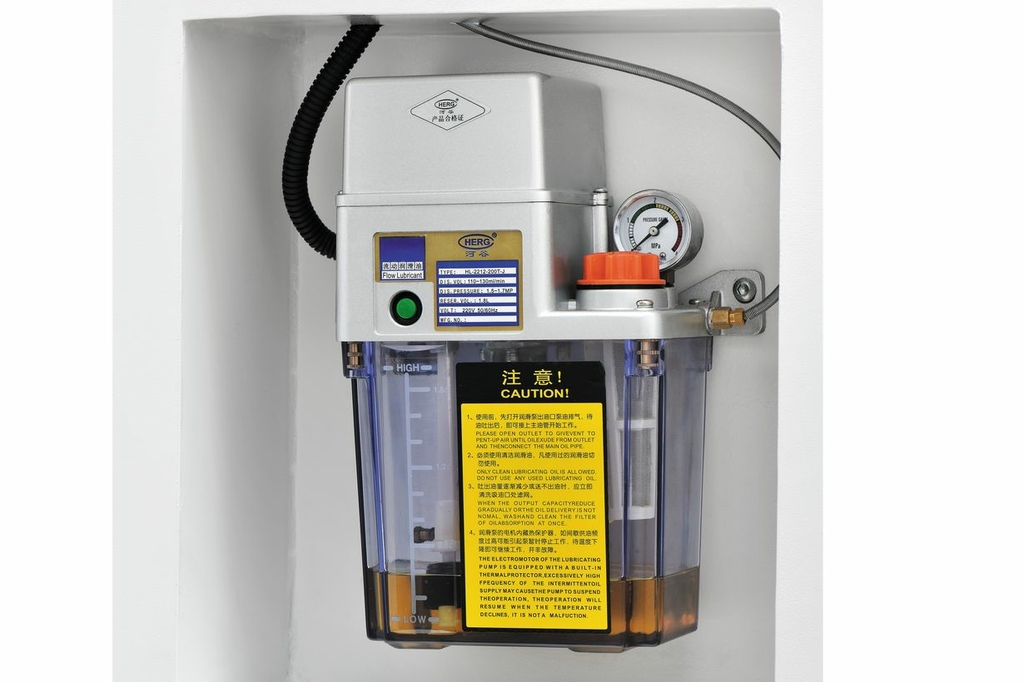

- Система централизованной смазки

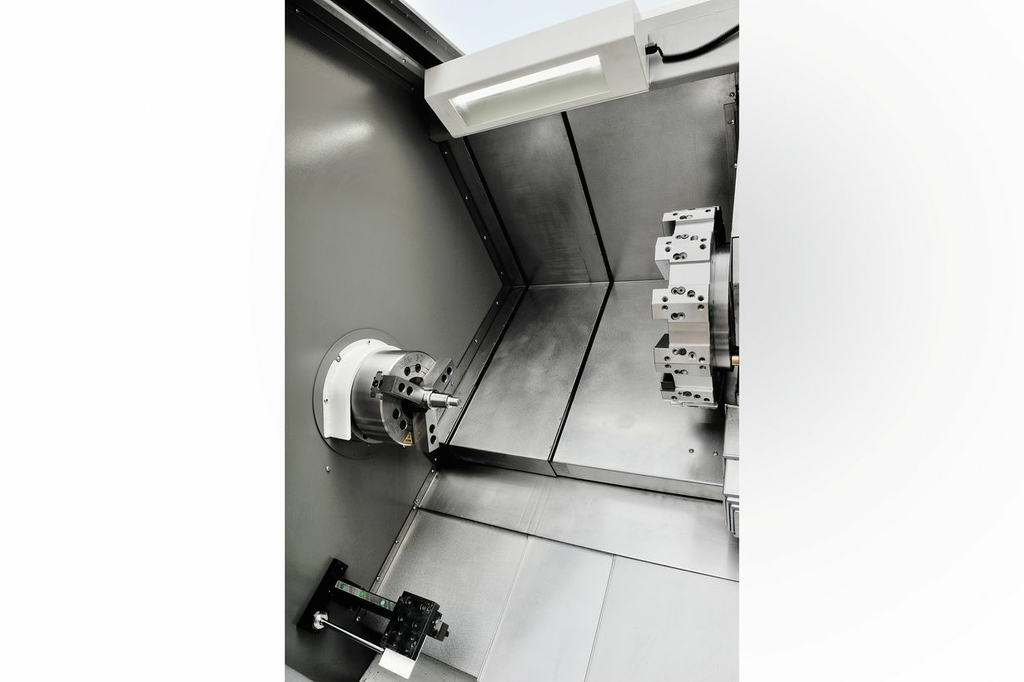

- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы

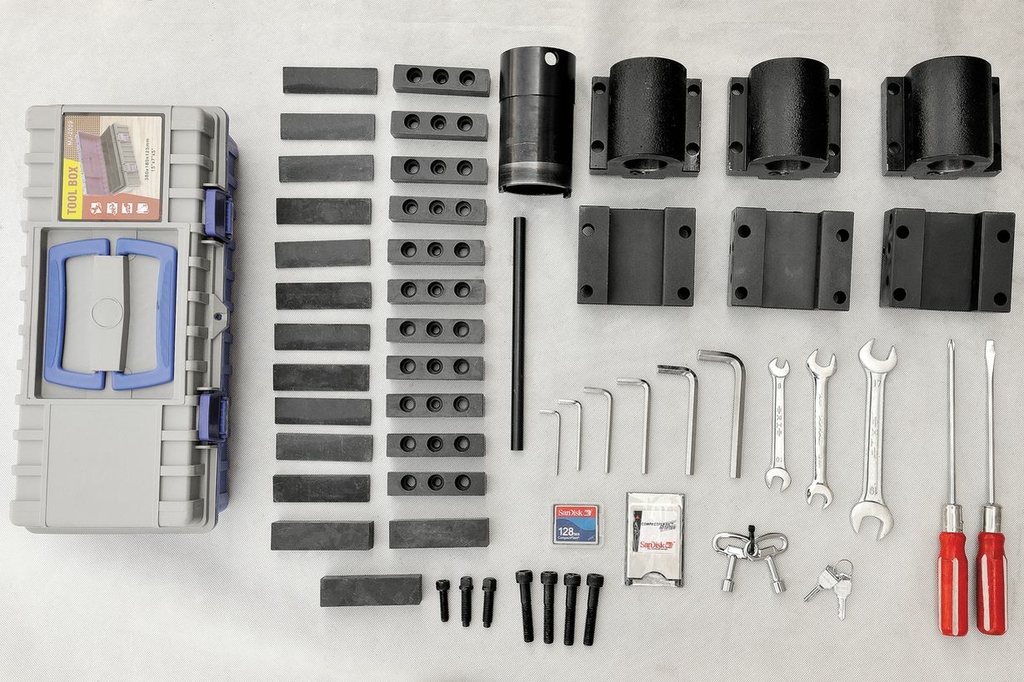

- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Опции:
- Мощность мотора (различные варианты)
- Гидравлические патроны (различные варианты)
- Автоподатчик прутка
- Деталеуловитель
- Системы контроля Renishaw/Hexagon
- Приводные держатели инструмента (для модификаций H)
- Вытягиватель прутка

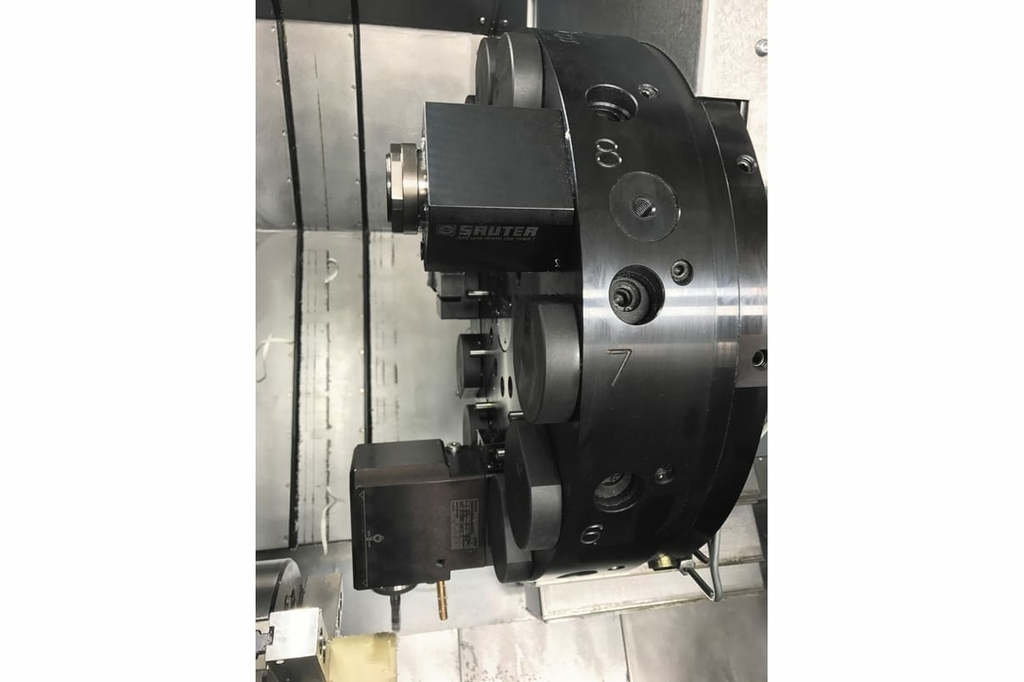

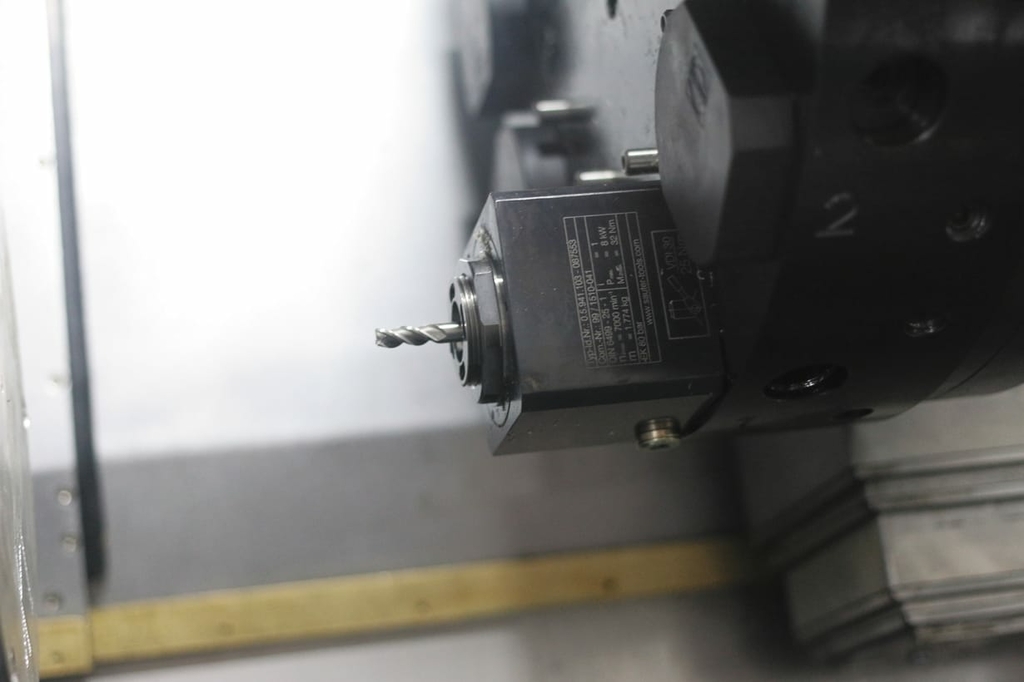

- Револьверная голова с приводным инструментом
- Возможны другие изменения комплектаций по согласованию с клиентом
Особенности:

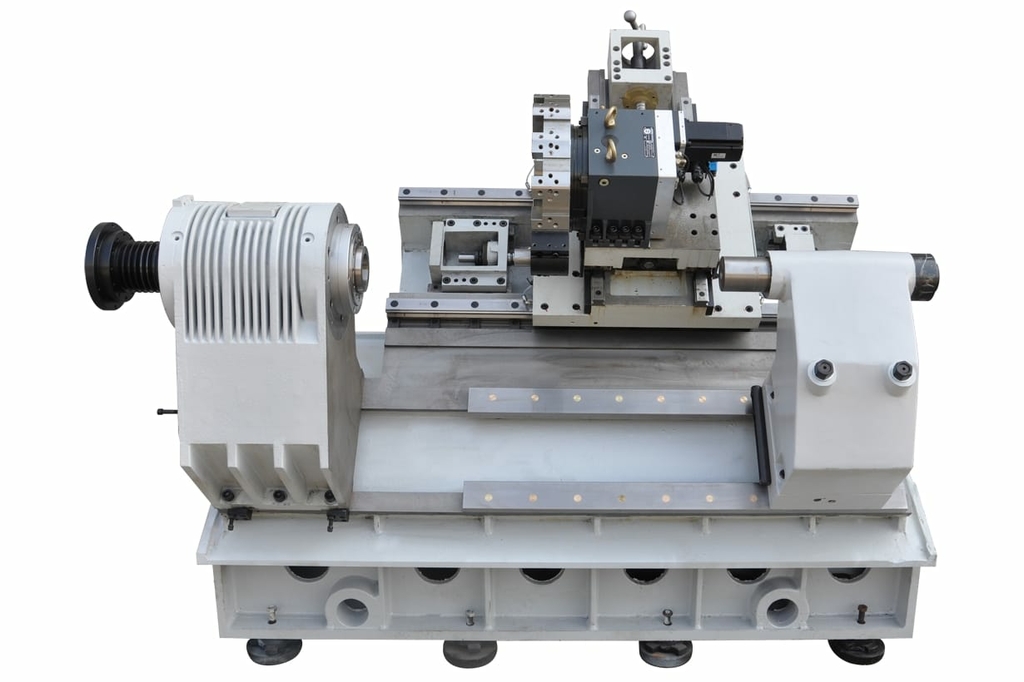

- Мощный и очень быстрый шпиндель. Надежная револьверная голова на 12 инструментов. Высокоточные направляющие качения интегрированы в цельнолитую наклонную станину. Модификации с приводным инструментом.
- Системы ЧПУ и привода производства лидеров рынка Siemens (Германия) и Fanuc (Япония).
- Патроны и шпиндели ведущих азиатских и европейских производителей.
- Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
- Наклон направляющих позволяет избегать скопления стружки и облегчает доступ к зоне резания.
- Револьверные головы, двигатели, электрика - тайваньских, азиатских и европейских производителей.

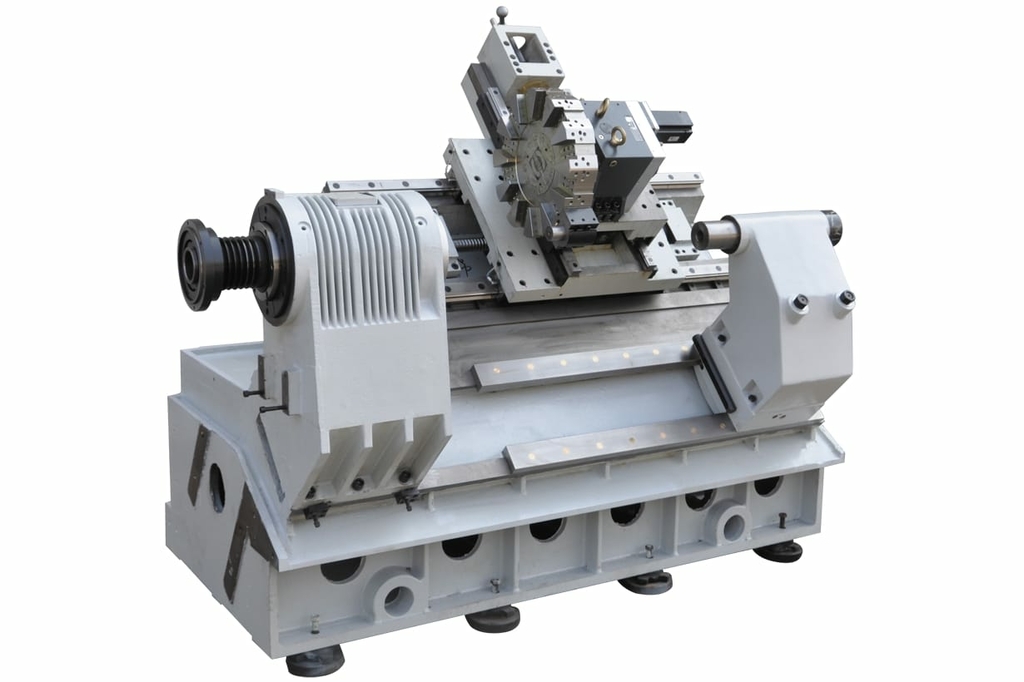

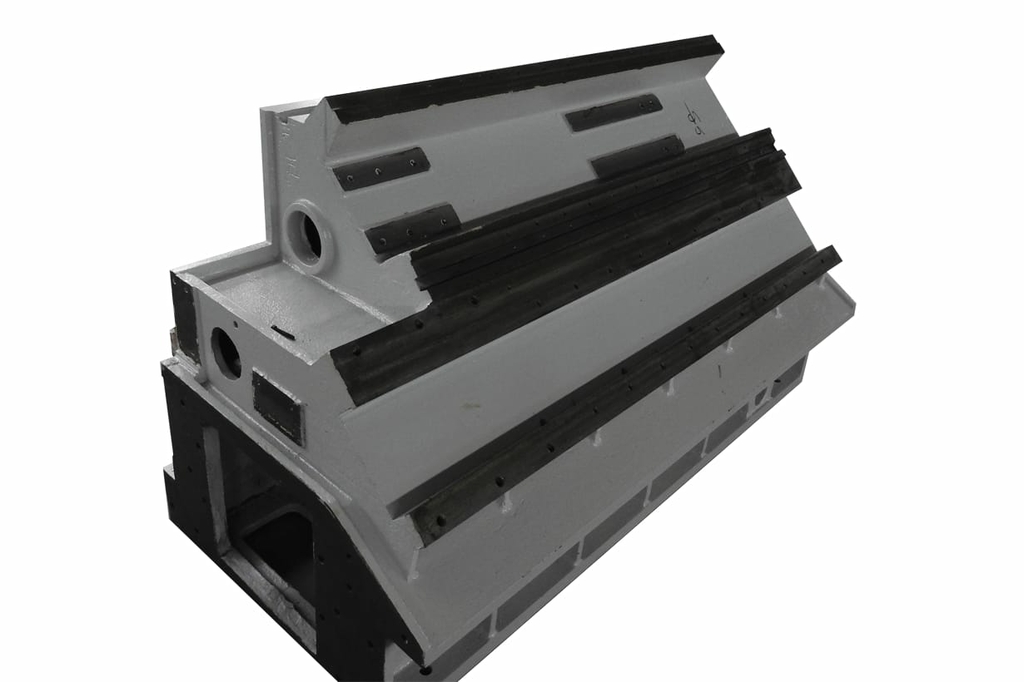

- Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
- Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.
