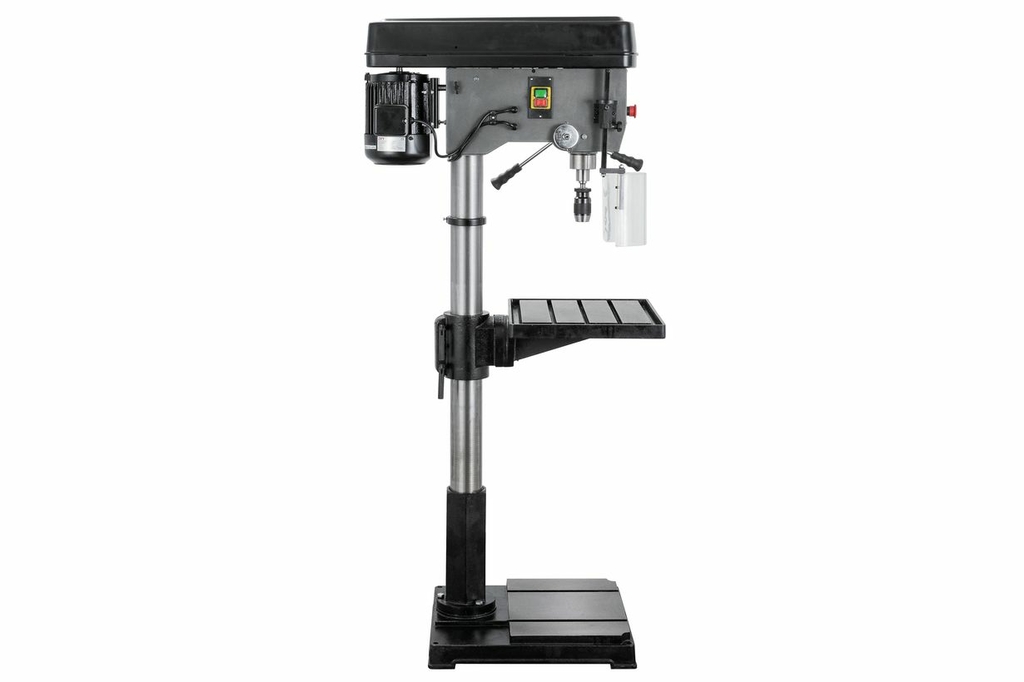

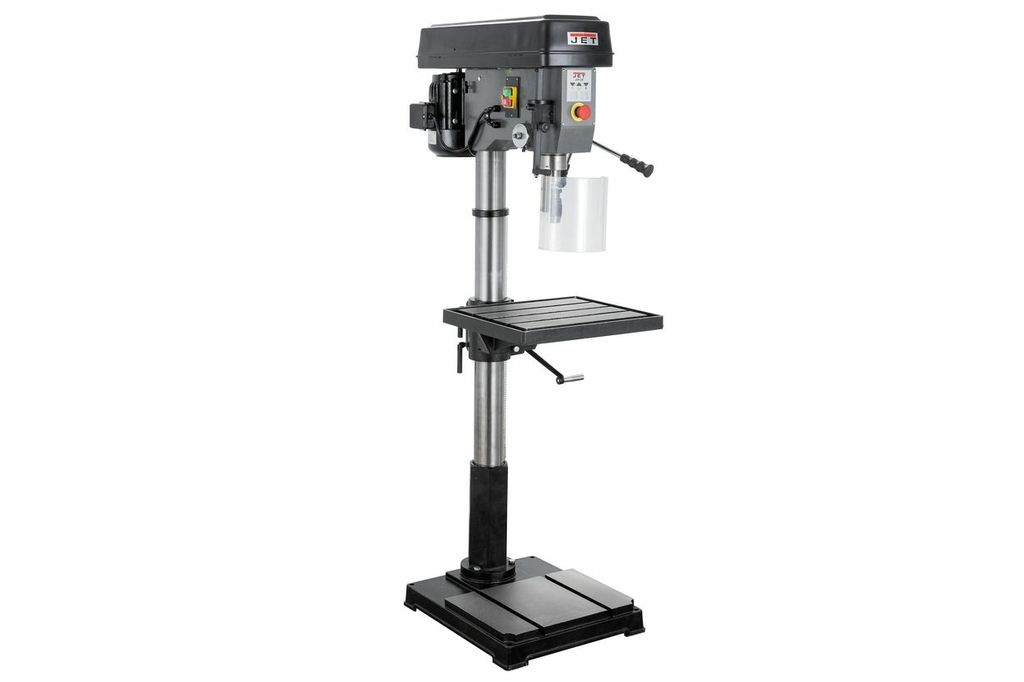

Вертикально-сверлильный станок JET JDP-22F (50000214TJ)

Вертикально-сверлильный станок JET JDP-22F - надежный и мощный инструмент для выполнения точных сверлильных работ. Этот станок отлично подойдет для производственных цехов, мастерских и гаражей, где требуется высокая производительность и качество.

Преимущества станка JET JDP-22F:

• Мощный двигатель обеспечивает высокую производительность и точность сверления.
• Удобная регулировка скорости обеспечивает возможность работы с различными материалами.
• Надежная конструкция и высококачественные материалы гарантируют долгий срок службы.
• Эргономичный дизайн обеспечивает комфортное использование.
• Различные насадки и приспособления позволяют расширить функционал станка.

Назначение и сферы применения:

Вертикально-сверлильный станок JET JDP-22F предназначен для сверления отверстий в различных материалах, таких как металл, дерево, пластик и другие. Он идеально подходит для производства мебели, металлоконструкций, ремонта автомобилей и других отраслей промышленности. Приобретите вертикально-сверлильный станок JET JDP-22F и получите надежный инструмент для выполнения сверлильных работ высокого качества!

Описание JET JDP-22F

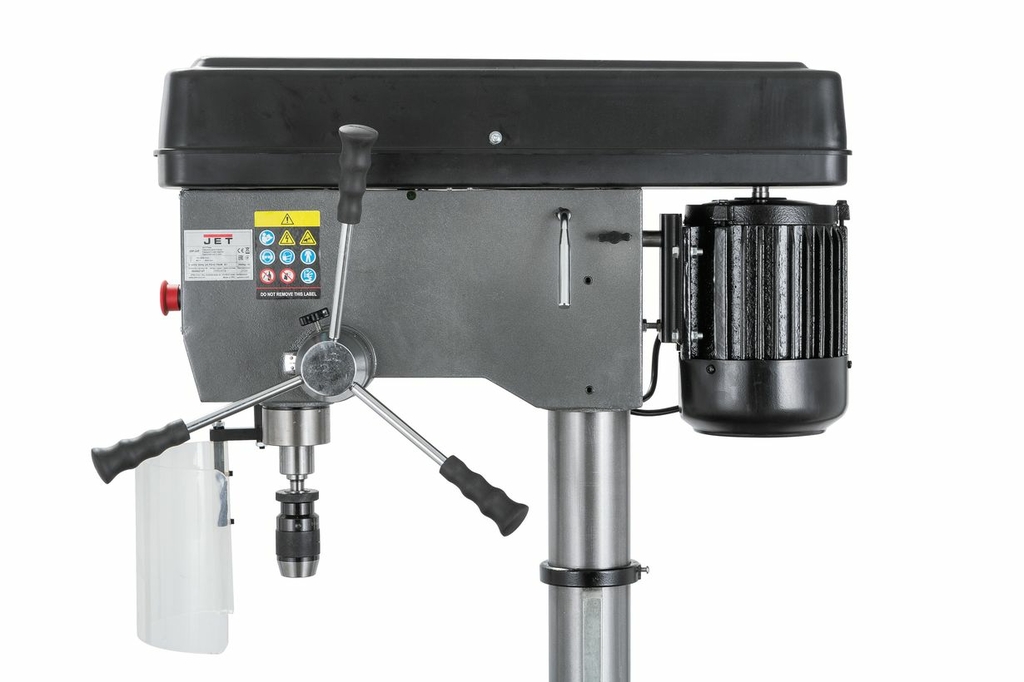

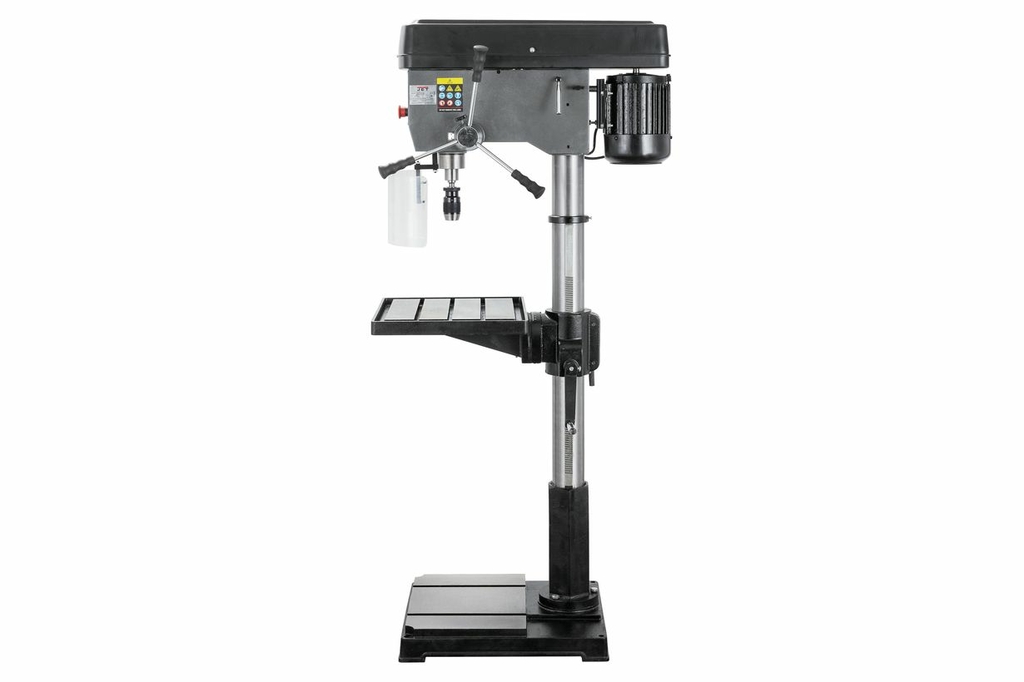

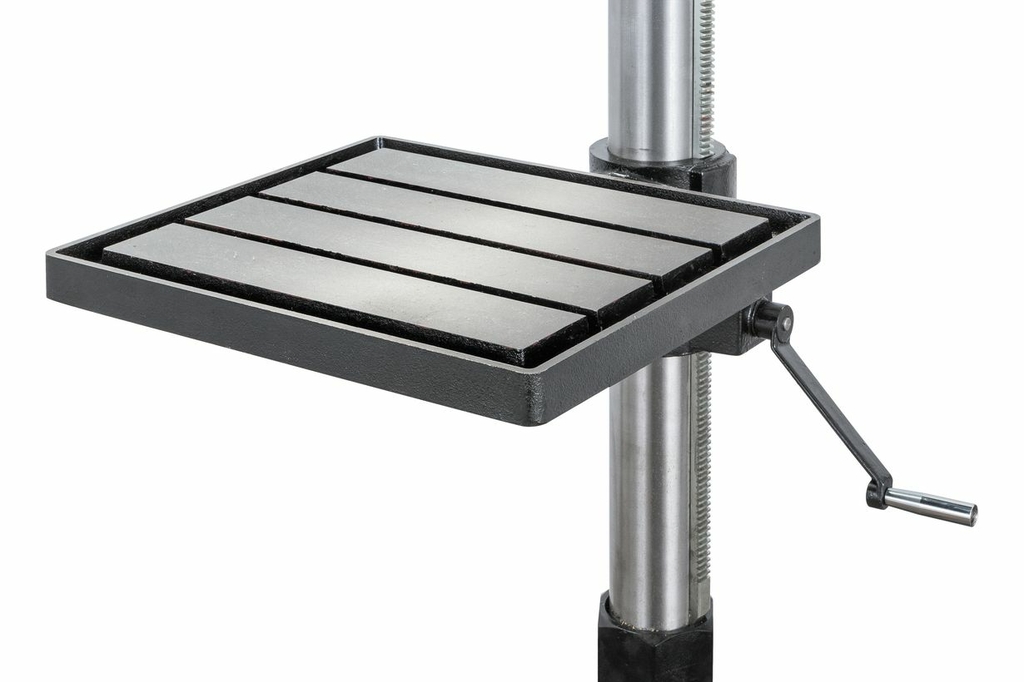

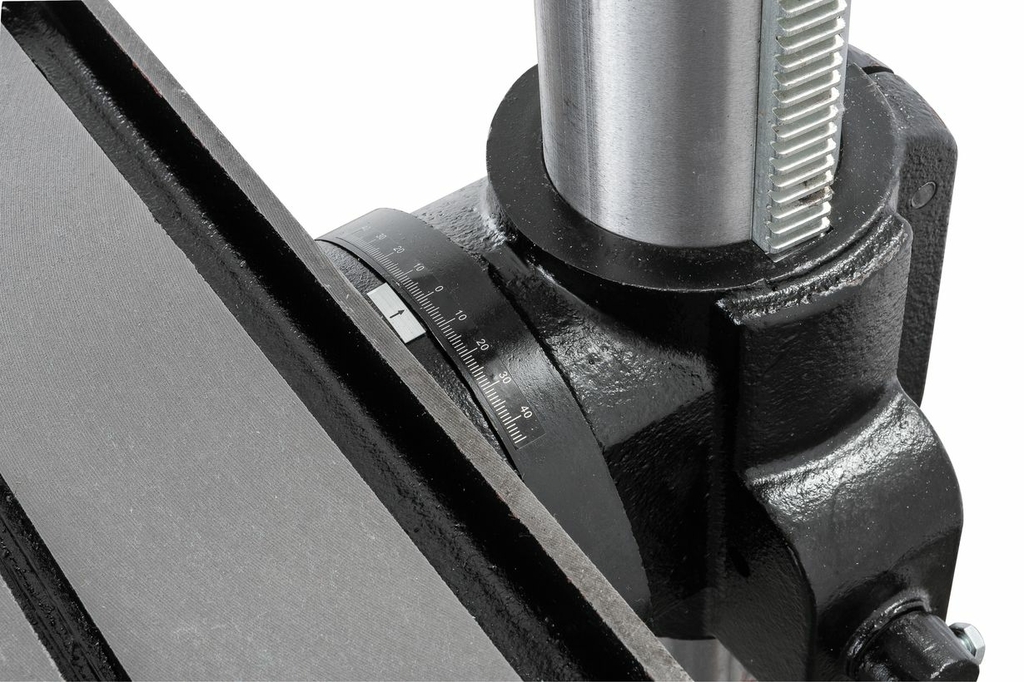

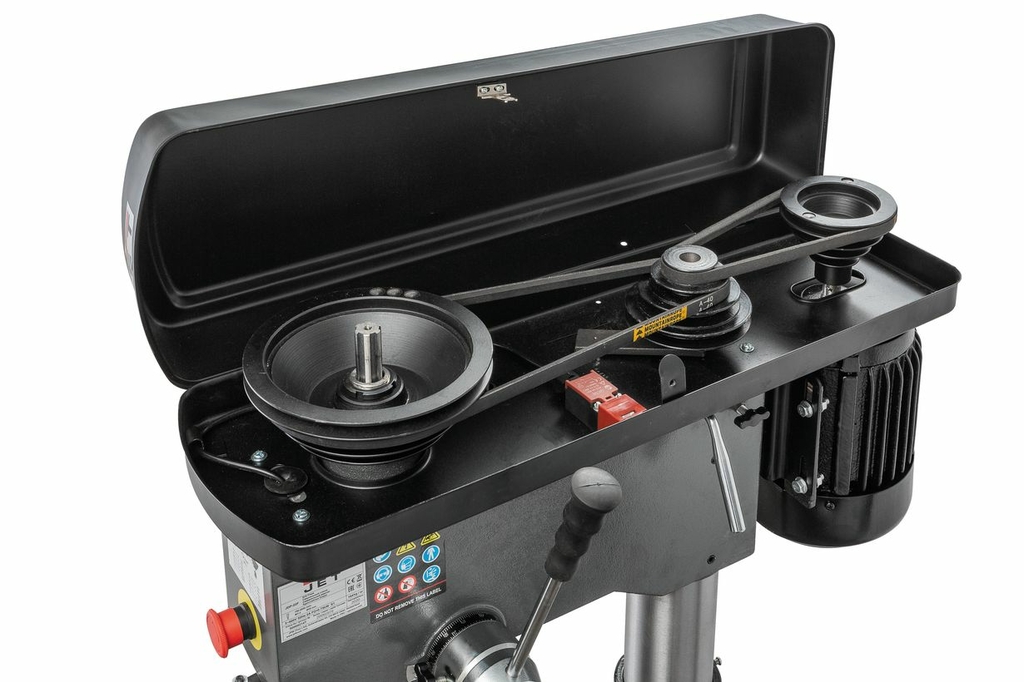

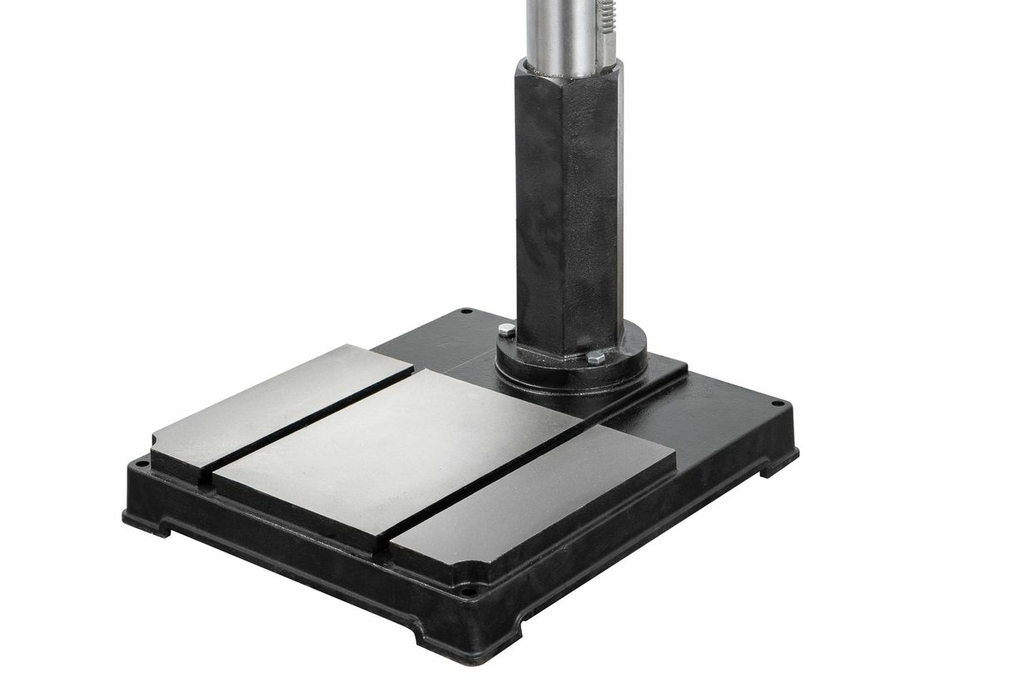

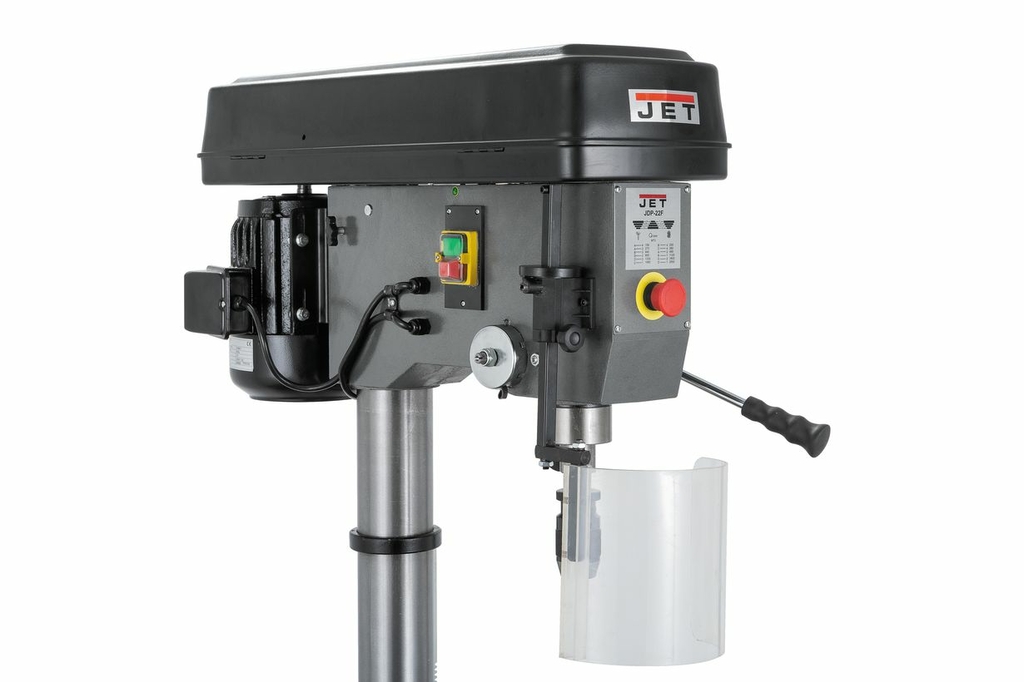

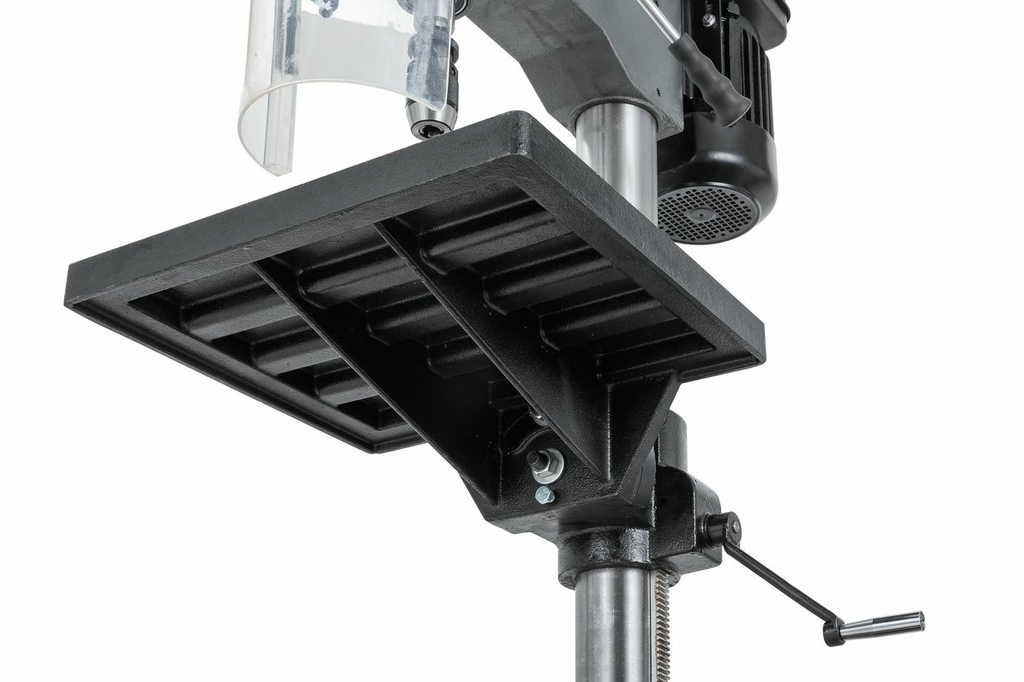

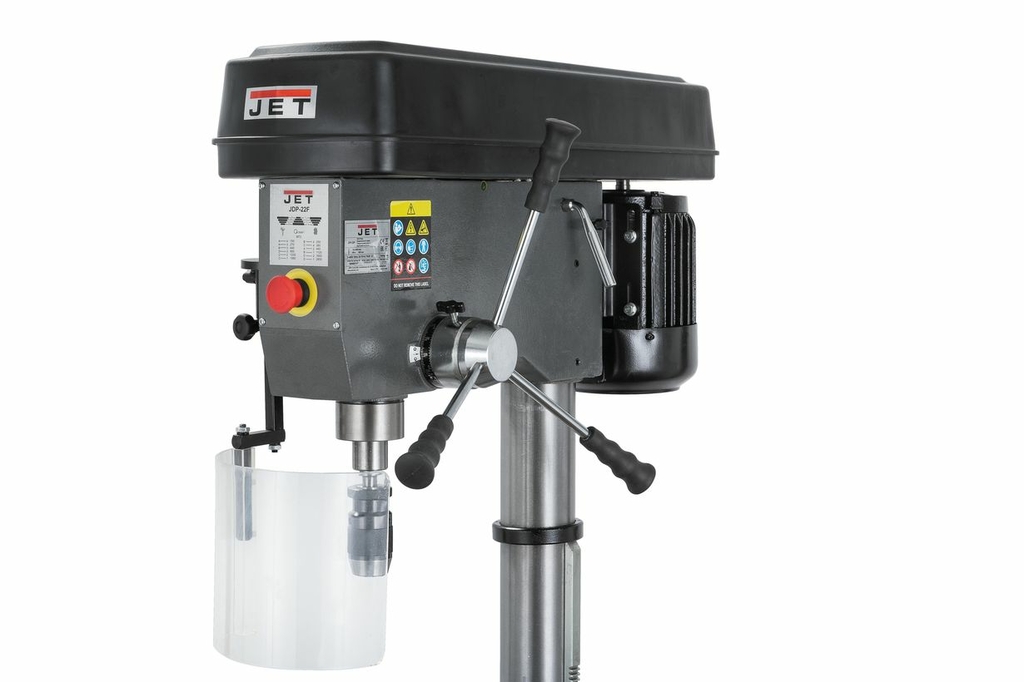

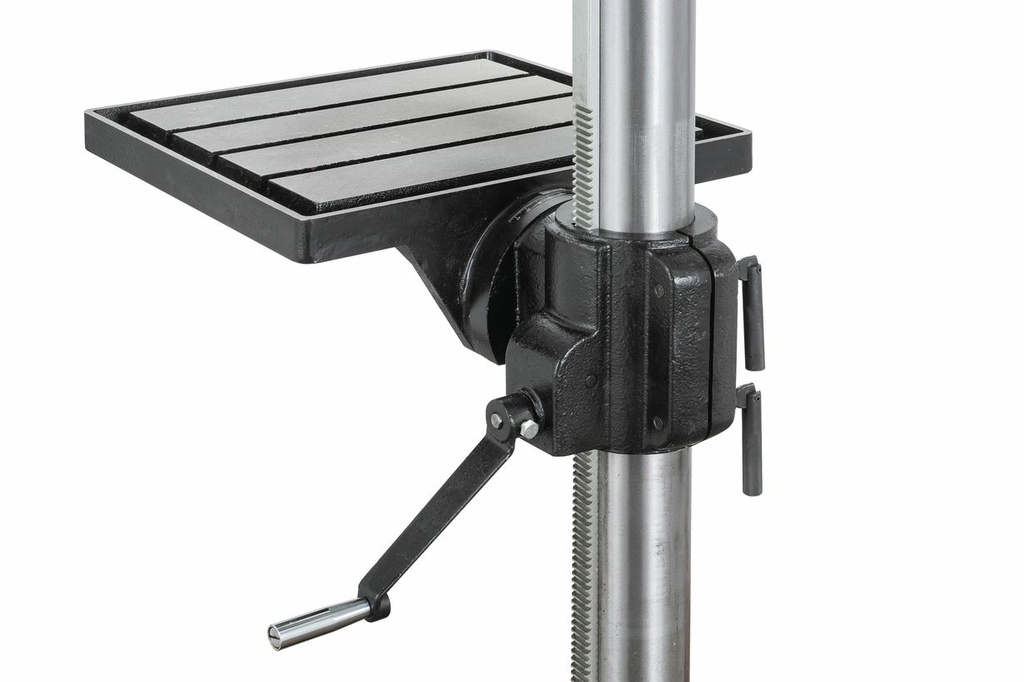

JET JDP-22F напольный сверлильный станок промышленной серии. Благодаря высокому качеству исполнения деталей и механизмов, станок отличается хорошими показателями точности и долговечности и может применятся для серийного изготовления деталей. Станок имеет тяжелое и устойчивое чугунное основание размером 465 x 330мм, в котором предусмотрены 2-Т образных паза с шириной 18мм, для закрепления заготовки прихватами или другими зажимными приспособлениями. На основание установлена толстостенная колонна диаметром 92мм с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 470х415мм с 2-мя Т-образными пазами шириной 14мм. Максимальное расстояние между шпинделем и основанием составляет 1220мм, а расстояние между шпинделем и рабочим столом – 690мм. Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/влево в пределах ±45°. Сверлильная головка позволяет сверлить максимальные диаметры отверстия в стали до 25мм, и в чугуне до 28мм. Конус шпинделя МК-3. Мощность приводного двигателя составляет 750Вт. Вращающий момент с двигателя на вал шпинделя передается с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя осуществляется в пределах от 150 до 2850 об/мин и имеет 12 скоростей. Ход пиноли шпинделя составляет 120 мм. Для контроля глубины сверления предусмотрена шкала с миллиметровой и дюймовой разметкой, а также регулируемый ограничитель. Для обеспечения безопасной работы, на станке установлен прозрачный защитный экран с концевым выключателем. Под кожухом коробки скоростей ременной передачи находится защитный выключатель, который не позволит включить станок при открытой крышке. Для аварийной остановки, на передней панели станка расположен красный аварийный выключатель грибкового типа. Стандартная комплектация включает в себя быстрозажимной сверлильный патрон 1-16 мм/В16, оправку сверлильного патрона МК-3/В16, сверлильные тиски 150мм и инструкцию по эксплуатации.

Технические характеристики JET JDP-22F

Напряжение, В	400
Максимальный диаметр сверления сталь, мм	25
Максимальный диаметр сверления чугун, мм	28
Частота вращения шпинделя, об/мин	150 - 2850
Количество скоростей шпинделя	12
Тип привода	Ременной
Конус шпинделя	MK-3
Расстояние шпиндель-стол, мм	690
Расстояние шпиндель-основание, мм	1220
Вылет шпинделя, мм	280
Ход пиноли шпинделя, мм	120
Диаметр пиноли, мм	40
Диаметр стойки, мм	92
Размер стола, мм	470x415
Наклон стола вправо	45
Наклон стола влево	45
Размер Т-образного паза стола, мм	14
Количество Т-образных пазов стола, шт	3
Размер основания, мм	465 x 330
Размер Т-образного паза основания, мм	18
Количество Т-образных пазов основания, шт	2

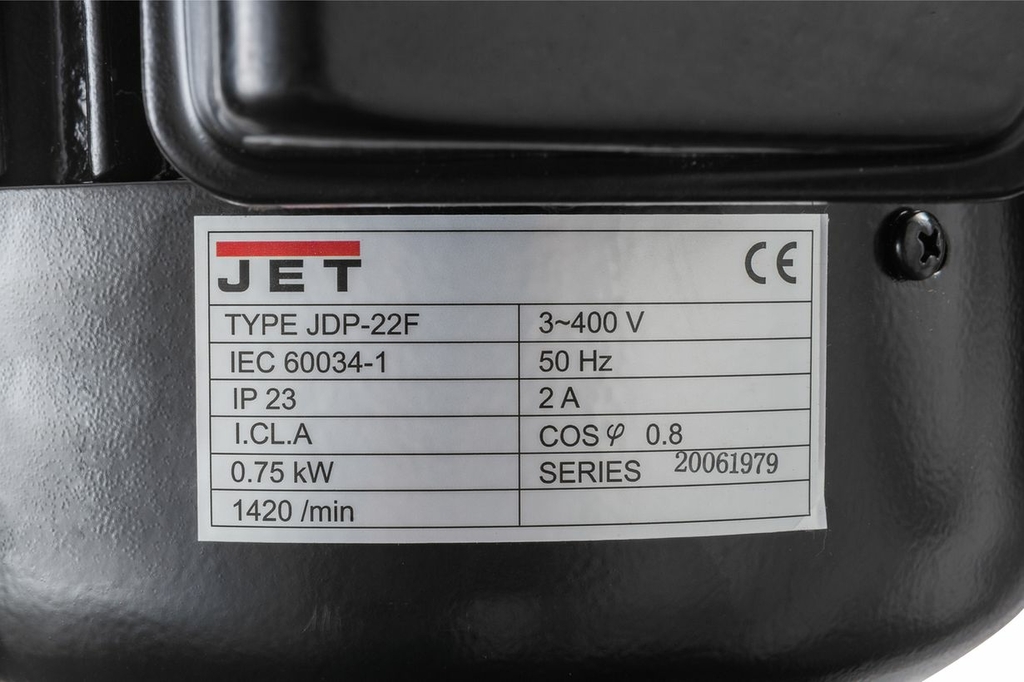

Мощность двигателя, кВт	0,75
Потребляемая мощность, кВт (S6 40%)	1
Тип двигателя	Асинхронный
Устройтво подачи СОЖ	нет
Автоподача	нет
Автореверс	нет
Длина, мм	855
Ширина, мм	575
Высота, мм	1695
Масса, кг	164
Длина в упаковке, см	90
Ширина в упаковке, см	50
Высота в упаковке, см	182
Масса в упаковке, кг	168

Комплектация JET JDP-22F

• Быстрозажимной сверлильный патрон 1-16 мм/В16
• Оправка сверлильного патрона МК-3/В16
• Клин-выколотка
• Защитный экран сверлильного патрона

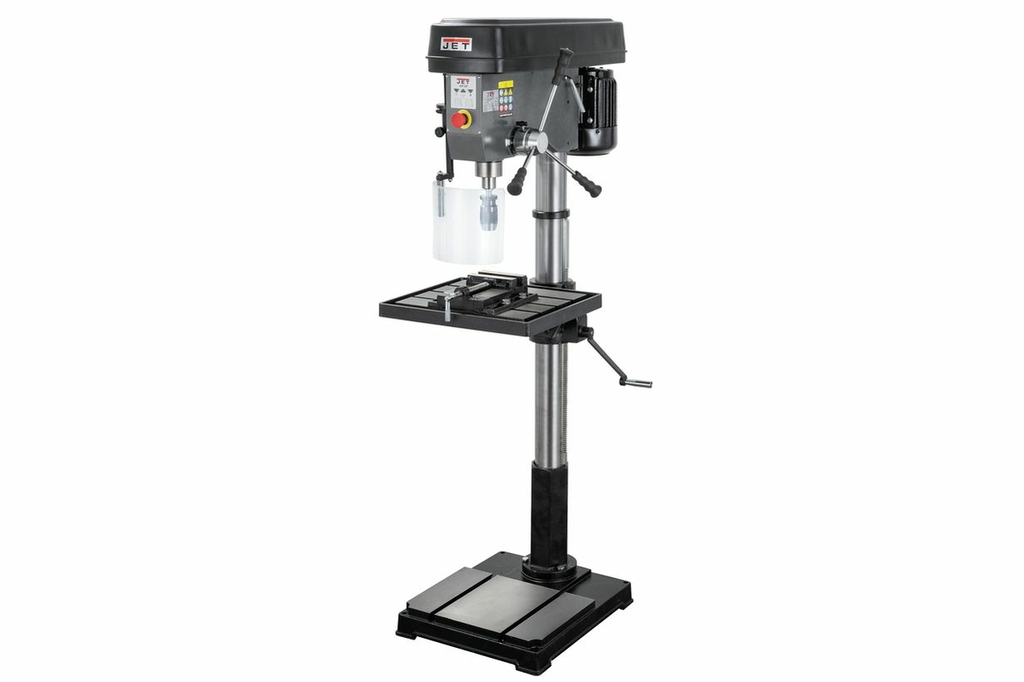

• Тиски сверлильные 150мм
• Инструкция по эксплуатации

• Вылет шпинделя, мм 280
• Конус шпинделя MK-3
• Реверс нет
• Напряжение, В 380
• Мощность, кВт 0.75
• Масса, кг 164
