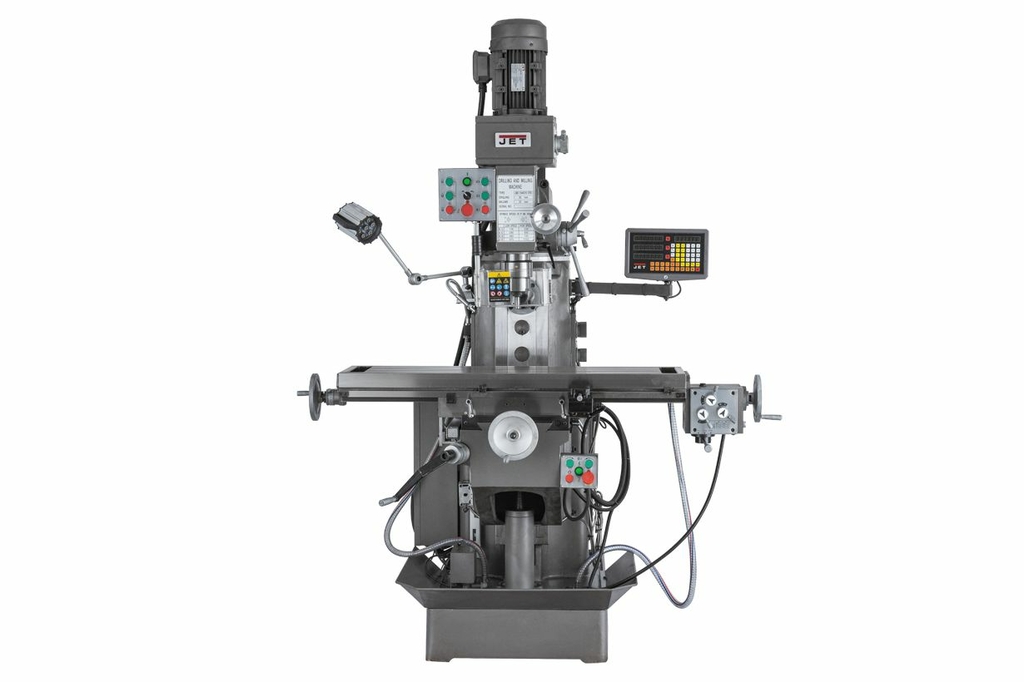

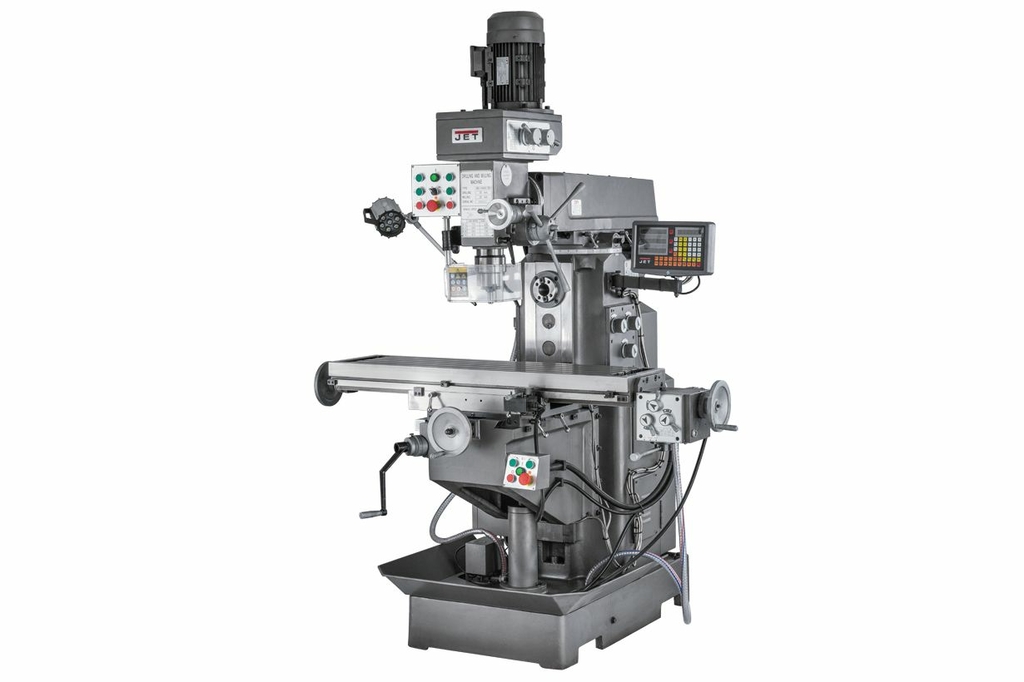

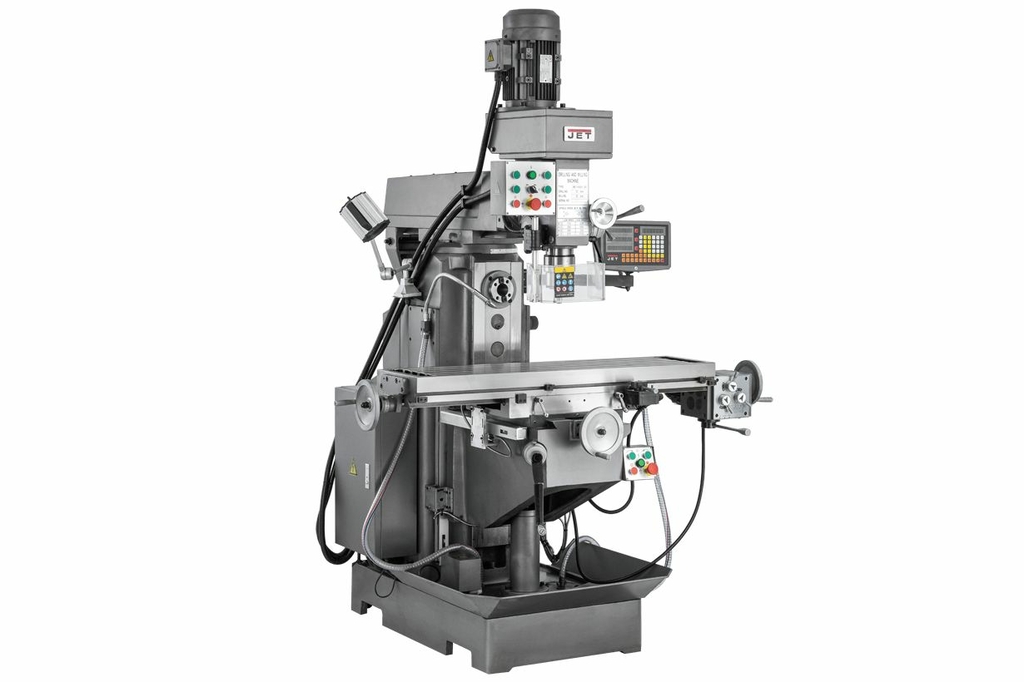

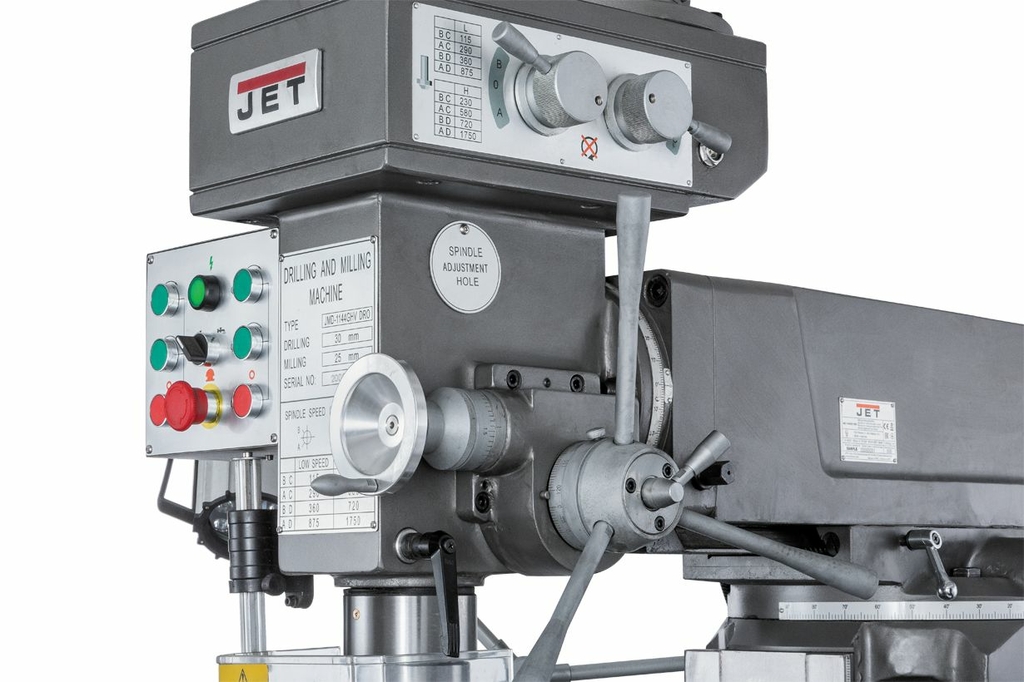

Широкоуниверсальный фрезерный станок JET JMD-1144GHV DRO (50000929T)

Широкоуниверсальный фрезерный станок JET JMD-1144GHV DRO Широкоуниверсальный фрезерный станок JET JMD-1144GHV DRO - это высокоточное оборудование для обработки различных материалов. Станок обладает уникальными особенностями и преимуществами, которые делают его незаменимым инструментом в промышленности.

Преимущества:

• Высокая точность и качество обработки
• Широкий диапазон скоростей и подач для различных материалов
• Надежная конструкция и долгий срок службы

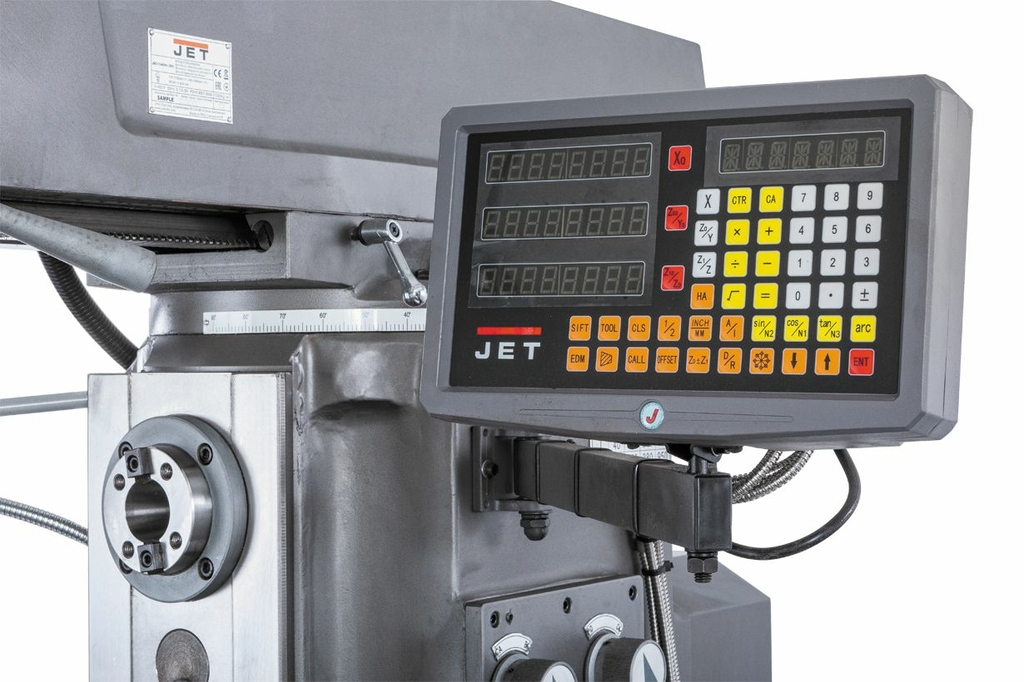

• Удобная система ЧПУ DRO для управления станком
• Многофункциональность и универсальность в использовании

Назначение:

Широкоуниверсальный фрезерный станок JET JMD-1144GHV DRO предназначен для точной обработки деталей из металла, дерева, пластика и других материалов. Он идеально подходит для промышленных предприятий, мастерских и производств, где требуется высокая точность и качество обработки.

Сферы применения:

Этот фрезерный станок широко используется в автомобильной, машиностроительной, мебельной и других отраслях промышленности. Он поможет вам выполнить самые сложные и тонкие операции по обработке материалов, обеспечивая высокую производительность и эффективность работы. Широкоуниверсальный консольно-фрезерный станок JET JMD-1144GHV DRO, благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене интересен широкому кругу потребителей. Это более продвинутая модель в сравнении с моделями JMD-939 Станок может с одинаковой эффективностью применяться промышленными предприятиями самого различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями, исследовательскими институтами и т.д. На станке JET JMD-1144GHV DRO можно производить сверление отверстий до диаметра 30 мм и фрезеровать концевыми фрезами до диаметра 20 мм. На станке установлены вертикальный шпиндель мощностью 1,5 кВт и горизонтальный шпиндель 2,2кВт со скоростями вращения в диапазонах 115-1750 и 40-1300 об/мин соответственно. Расстояния между вертикальным шпинделем и столом от 70 до 420 мм, вертикальным шпинделем до колонны от 200 до 650 мм; горизонтальный шпиндель-стол – от 15 до 365мм. Выбор скоростей вертикального шпинделя осуществляется с помощью 8-ми ступенчатой коробки скоростей и имеет предустановленные скорости: 115, 230, 290, 360, 580, 720, 875, 1750 об/мин. Скорость вращения горизонтального шпинделя изменяется с помощью 12-ти ступенчатой коробки скоростей со следующими значениями: 40, 60, 80, 110, 150, 200, 270, 380, 510, 680, 950, 1300 об/мин. Для удобства работы фрезерная головка имеет механизм наклона влево или вправо в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости. Горизонтальный и вертикальный шпиндели имеют функцию реверса. Рабочий стол станка имеет размер 1120х280 мм, ход стола по осям Х и Y – 600х270мм. Для осуществления автоматической подачи стола по оси X станок оснащен коробкой скоростей с 8-мью скоростями: 16, 26, 45, 67, 100, 150, 255, 380 мм/мин. Для повышения точности и скорости обработки широкоуниверсальным станок JET JMD-1144GHV DRO оснащен Устройством цифровой индикации (УЦИ), по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак, а также системой подачи СОЖ, имеет лампу освещения рабочей зоны и ряд других полезных опций.

Характеристики станка JET JMD-1144GHV DRO

Напряжение, В	400
Максимальный диаметр сверления сталь, мм	30
Максимальный диаметр торцевой фрезы, мм	20
Максимальный диаметр концевой фрезы, мм	63

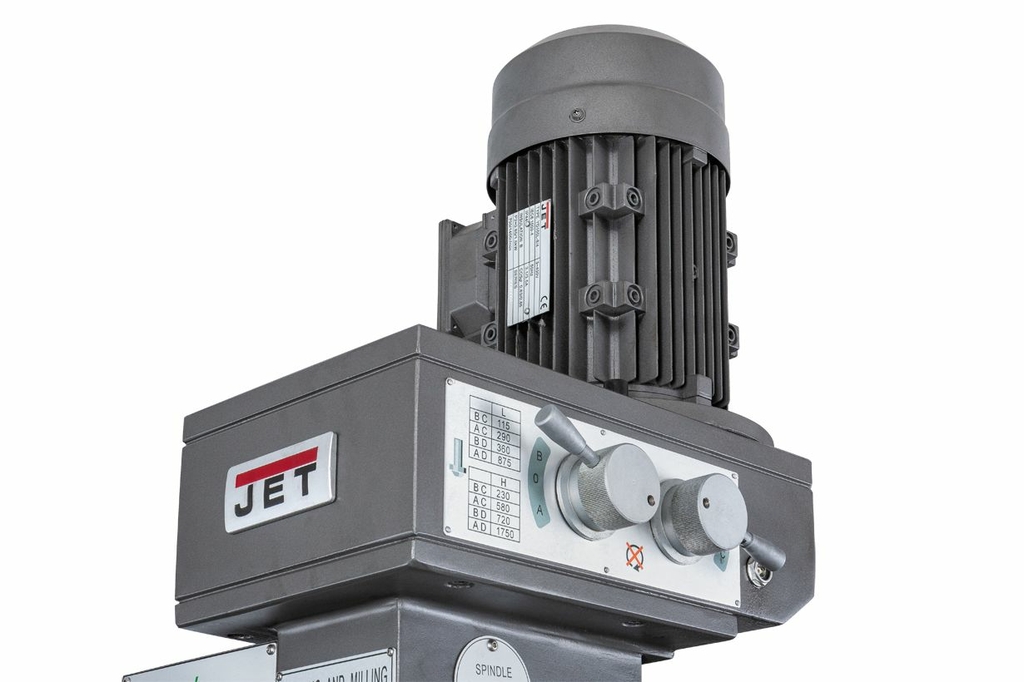

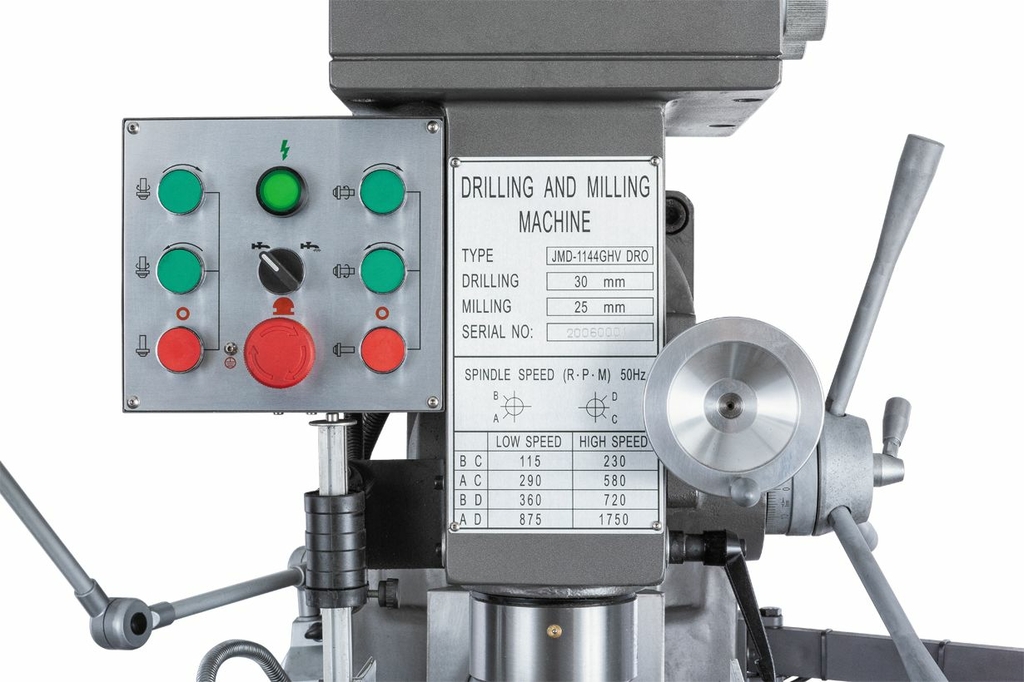

Вертикальный шпиндель
Количество скоростей вертикального шпинделя, шт	8
Частота вращения вертикального шпинделя, об/мин	115-1750

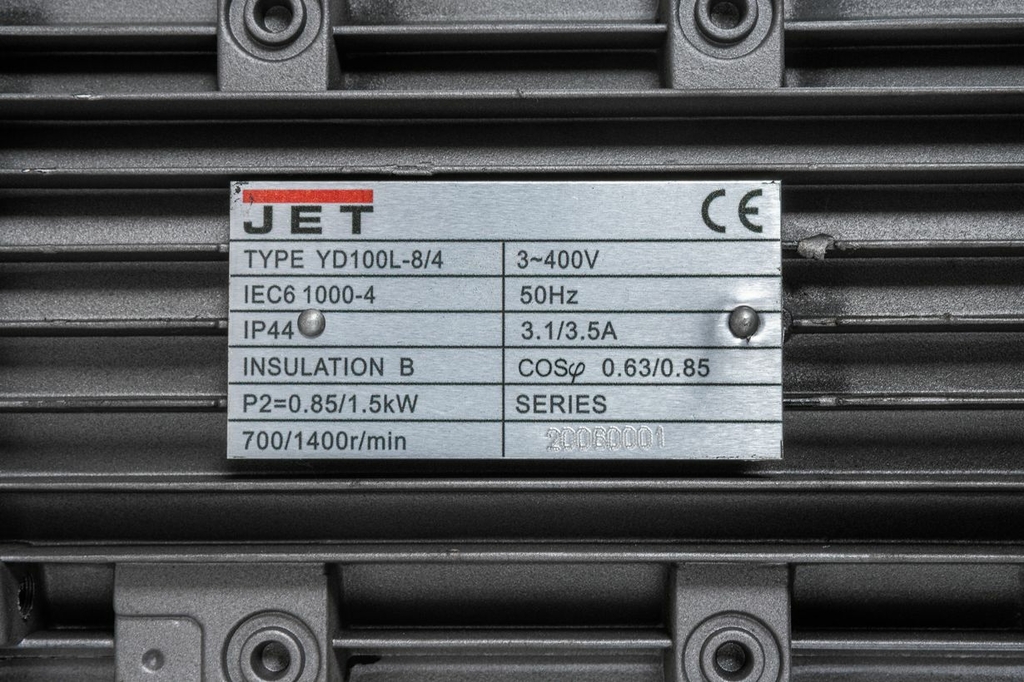

Мощность двигателя вертикального шпинделя, кВт	1,5
Конус вертикального шпинделя	ISO 40 (DIN 2080)
Диапазон наклона фрезерной головки, град	±90?
Поворот консоли фрезерной головки в горизонтальной плоскости, град	±360?
Ход пиноли шпинделя, мм	120
Расстояние от вертикального шпинделя до колонны, мм	200-650
Расстояние от вертикального шпинделя до стола, мм	70-420

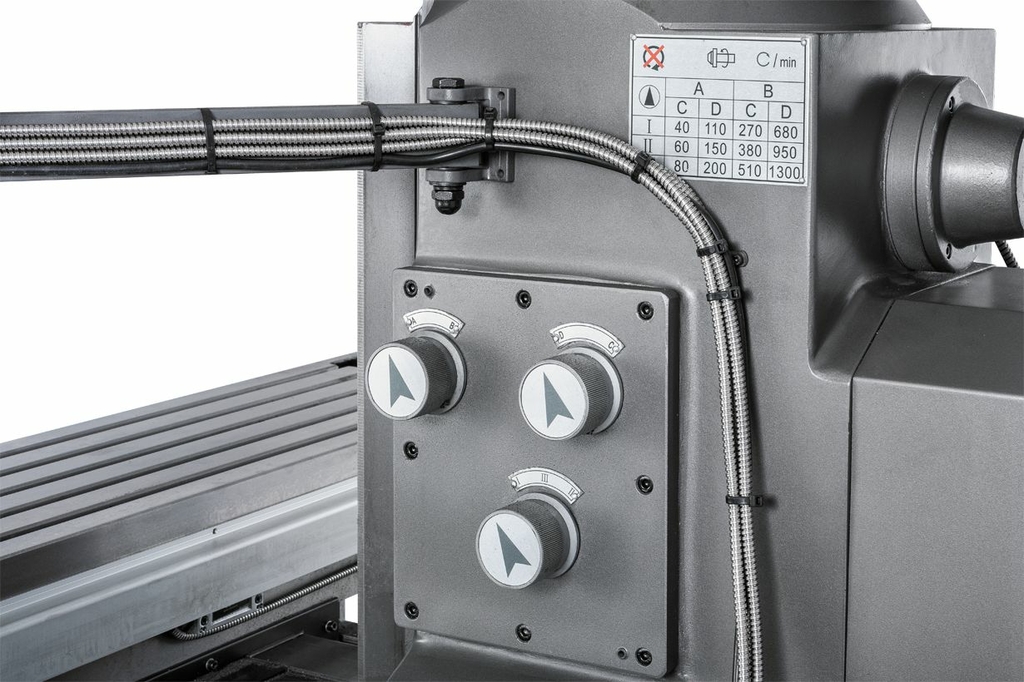

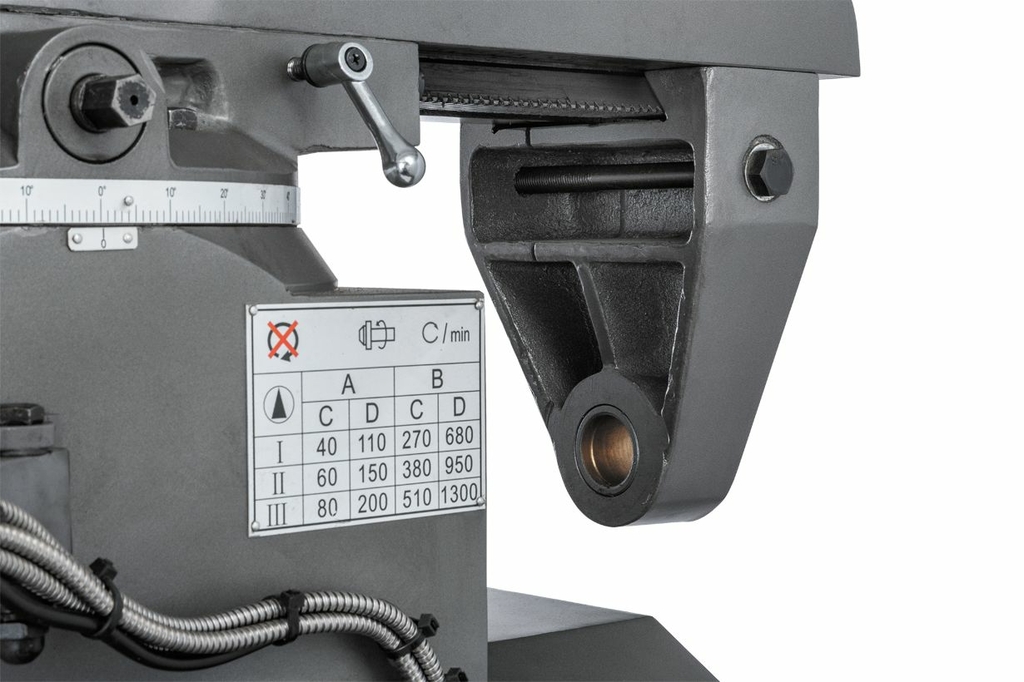

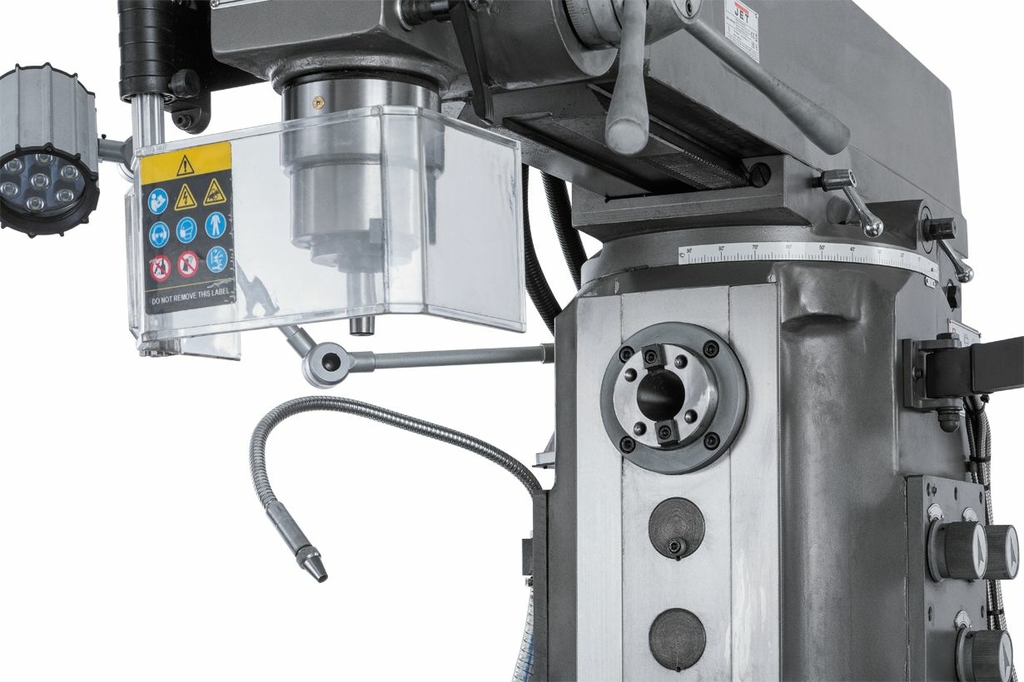

Горизонтальный шпиндель
Количество скоростей горизонтального шпинделя, шт	12
Частота вращения горизонтального шпинделя, об/мин	40-1300
Мощность двигателя горизонтального шпинделя, кВт	2,2
Конус горизонтального шпинделя	ISO 40 (DIN2080)
Расстояние от горизонтального шпинделя до стола, мм	15-365

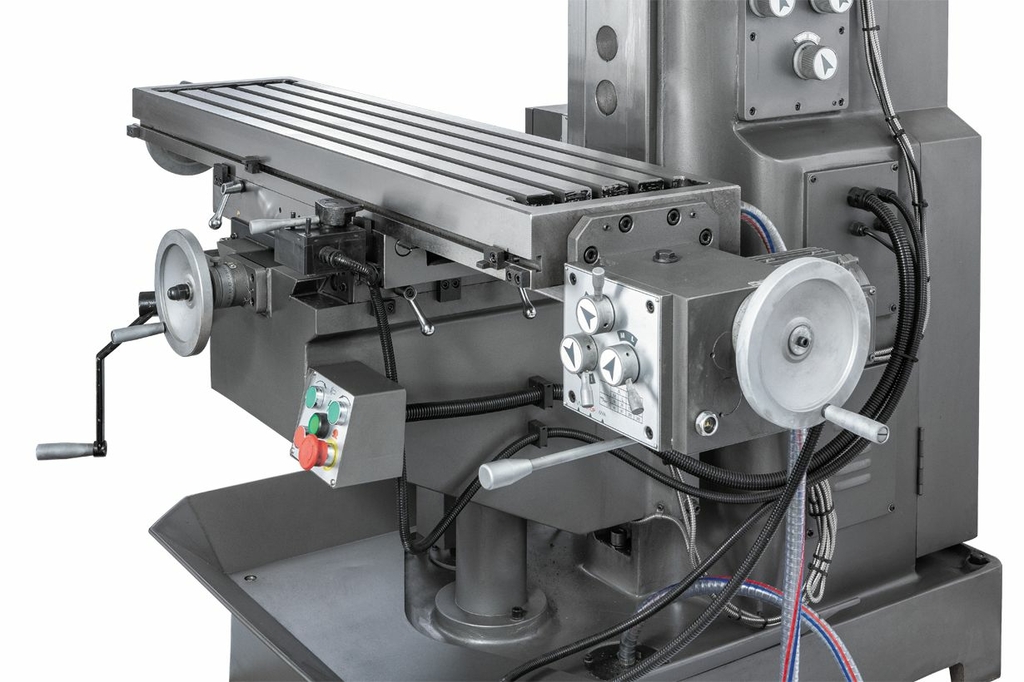

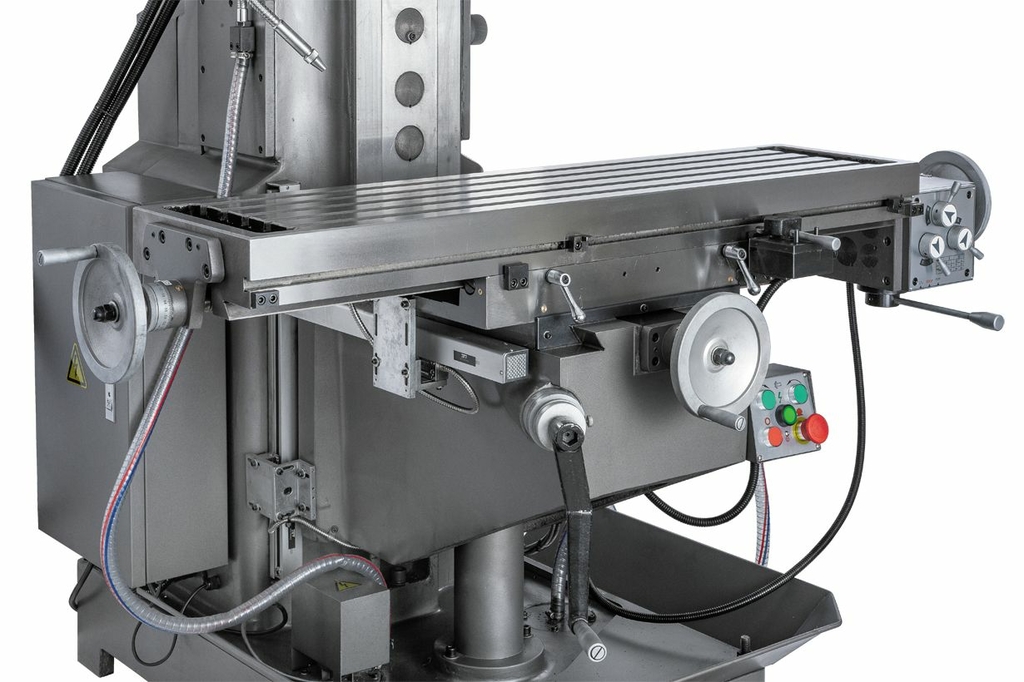

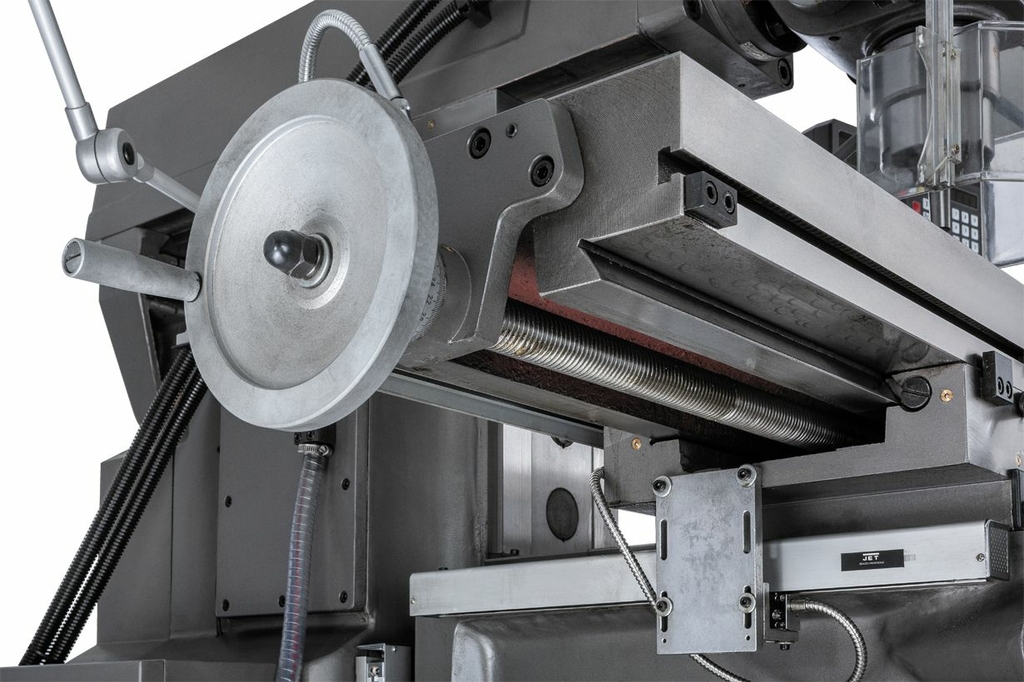

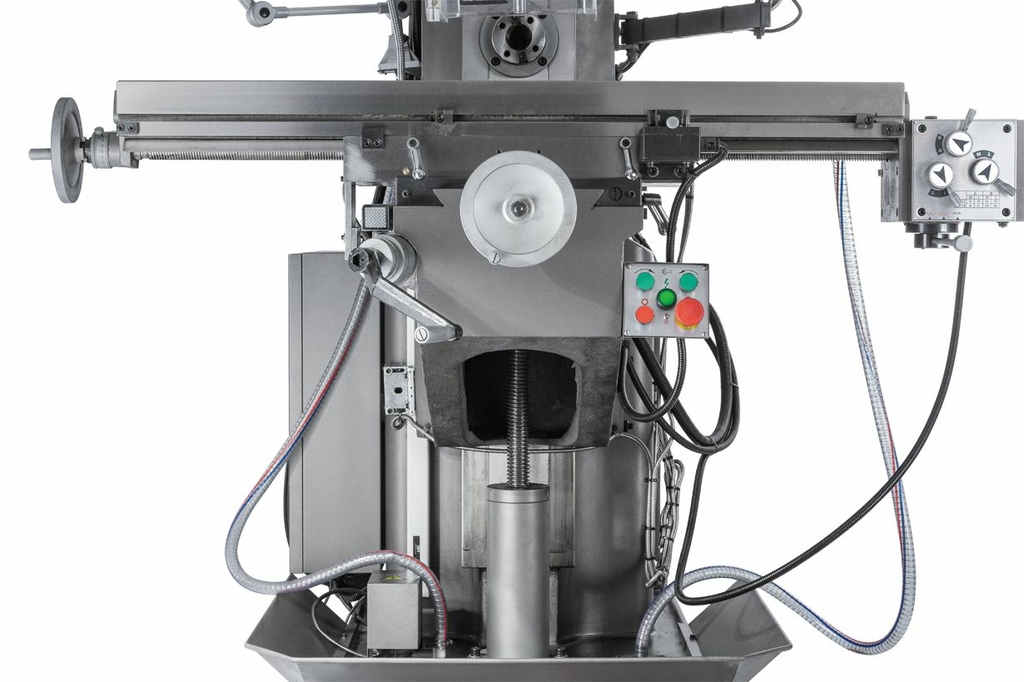

Фрезерный стол
Размер стола по оси X и Y, мм	1120х280
Ход стола по оси X и Y, мм	600х270

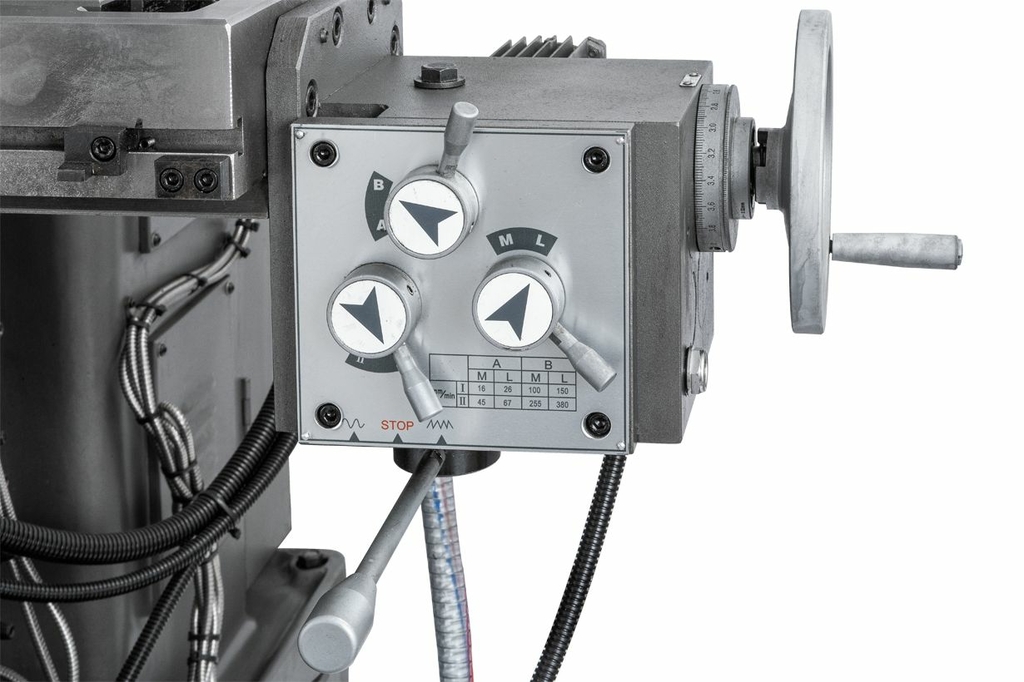

Количество подач по оси X, шт.	8
Автоматическая подача по оси Х, мм/мин	16-380
Ширина Т-образного паза, мм	(5) 14
Максимальная нагрузка на стол, кг	150
Длина, мм	1600
Ширина, мм	1500
Высота, мм	2200
Масса, кг	1300
Длина в упаковке, см	160
Ширина в упаковке, см	145
Высота в упаковке, см	225
Масса в упаковке, кг	1400

Комплектация станка JET JMD-1144GHV DRO

• Зажимная тяга (шомпол) М16 – 2 шт.
• Оправка ISO40/MT3 – 1 шт
• Переходная оправка МТ3/МТ2 – 1 шт.
• Дорн ISO40/B18 – 1шт.
• Сверлильный патрон В18/Ф3-16мм – 1 шт.
• Крепежные болты для T-образного паза M14x55 – 2 шт.
• Клин-выколотка – 1 шт.
• Оправка для горизонтального шпинделя ISO40/Ф27 – 1 шт.
• Оправка для горизонтального шпинделя ISO40/Ф22 – 1 шт.
• Шестигранные ключи (3, 4, 5, 6) – 1 комплект
• Рожковые ключи 8/10; 17/19, 22/24 – 1 комплект
• Масленка
• Инструкция по эксплуатации
• Сертификат точности

• Длина стола, мм 1600
• Вылет шпинделя, мм 120
• Напряжение, В 380
• Масса, кг 1300
