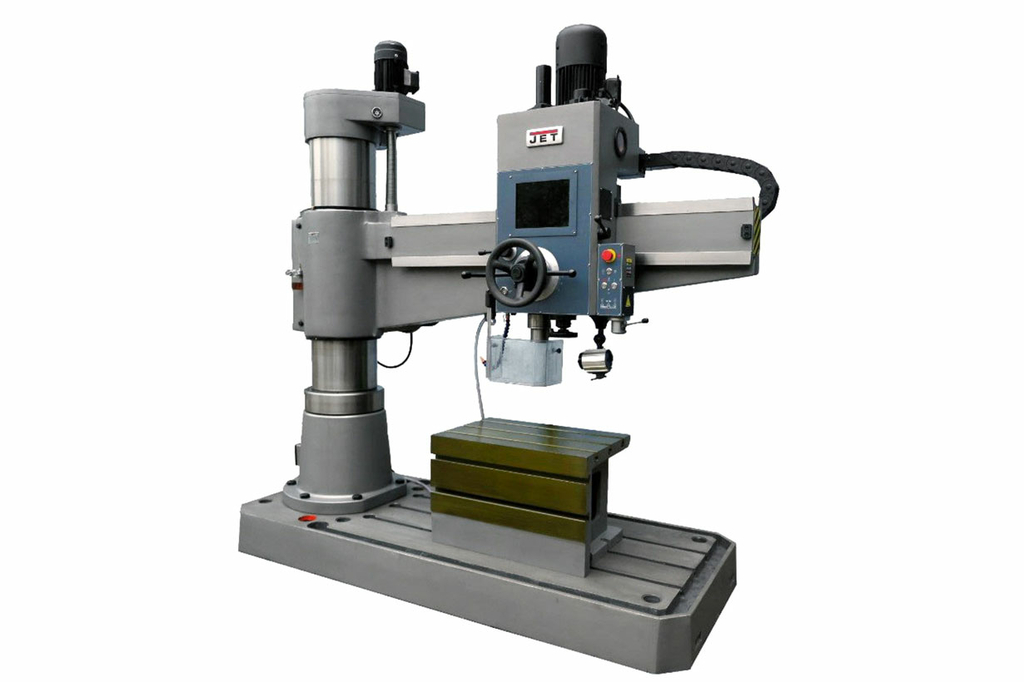

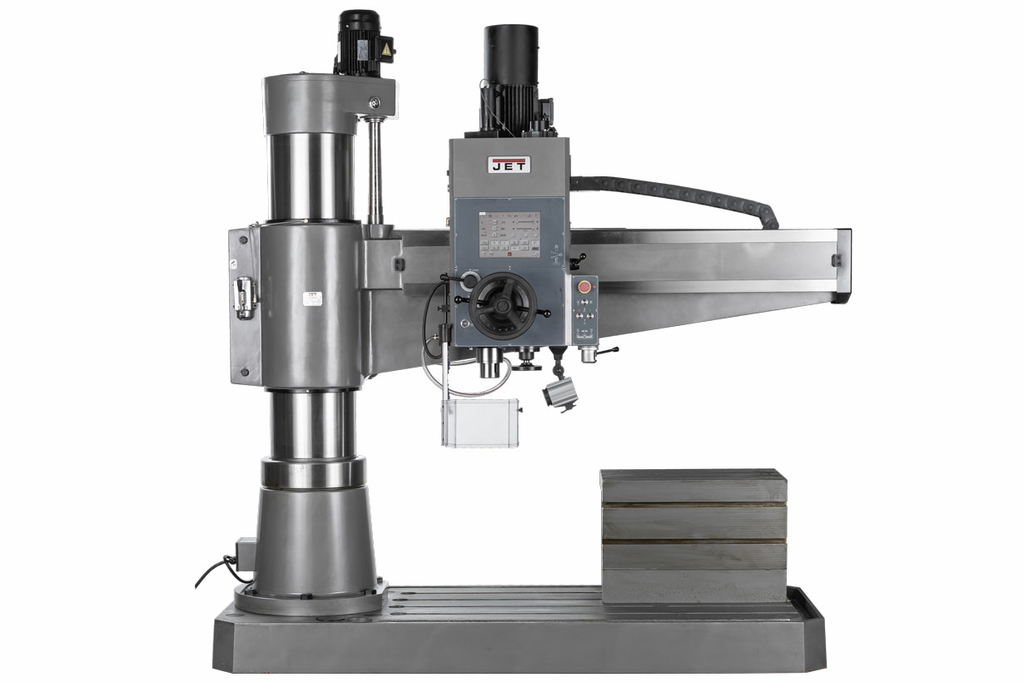

JET JRD-1600DRT Радиально-сверлильный станок 400В

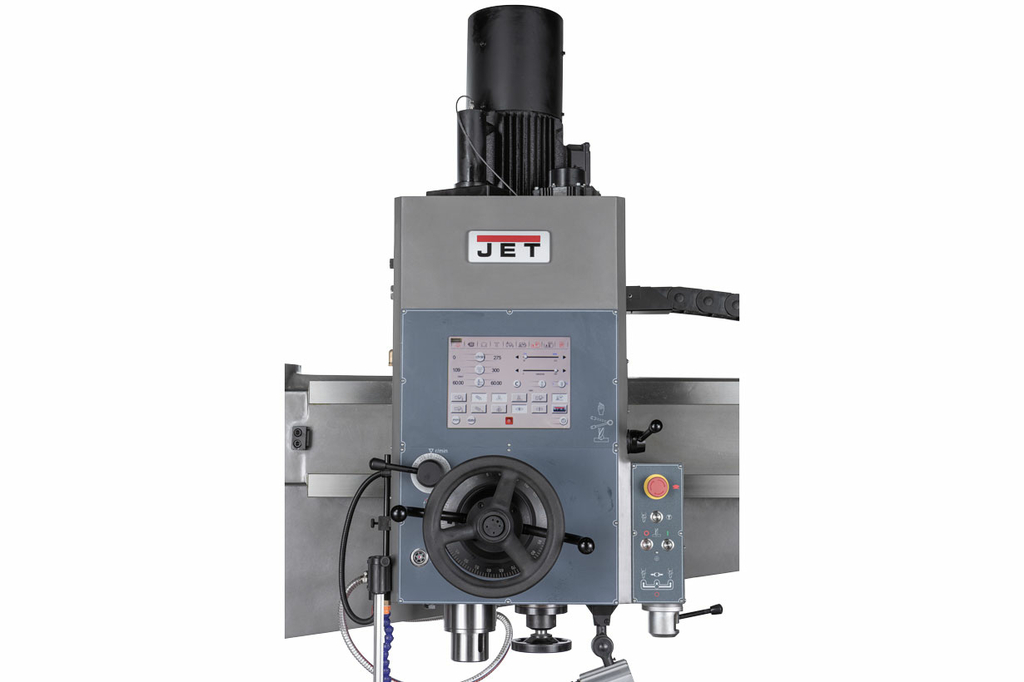

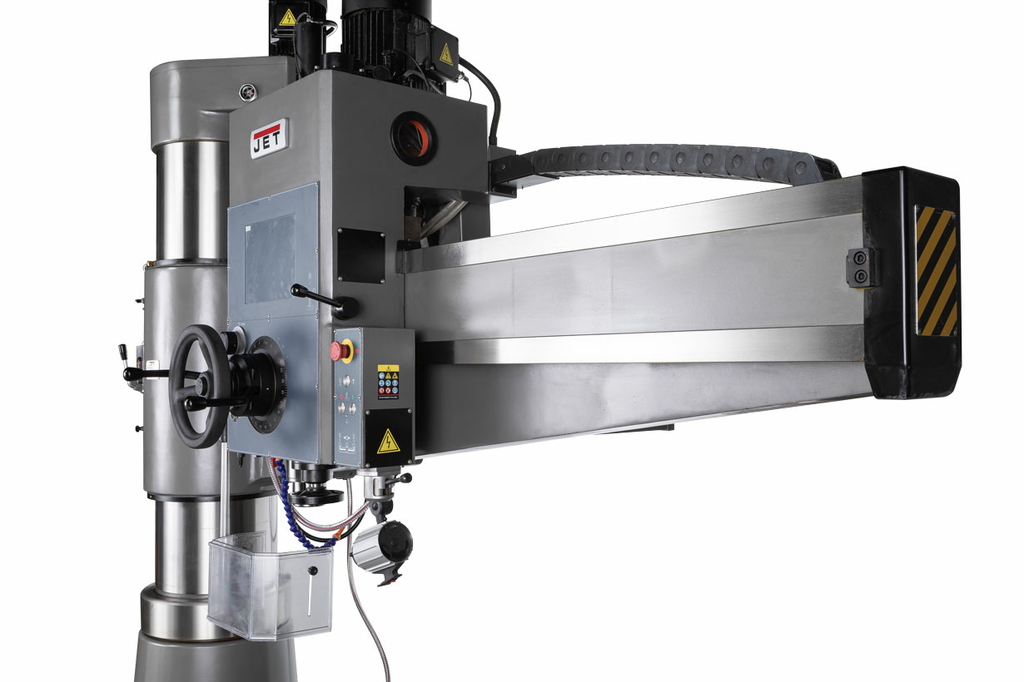

Радиально-сверлильный станок JRD-1600DRT представляет собой современную и модифицированную модель промышленного оборудования подобного типа, выпускаемого компанией JET. Это аналог советских станков моделей 2А55, 2А554, 2В56, 2М55, 2Н55, 255, ГС545. Станок рассчитан на работу в промышленных условиях, для выполнения как единичных, так и серийных работ по обработке массивных заготовок больших размеров. Модель JRD-1600DRT имеет все необходимые технические возможности для сверления отверстий больших диаметров, производить расточные работы и нарезание резьбы. Массивная консольная конструкция позволяет обрабатывать крупногабаритные заготовки. JRD-1600DRT имеет возможность перемещения сверлильной бабки в горизонтальном направлении вдоль консоли на 1600мм. Также консоль легко поворачивается вокруг оси колонны на ±180° градусов.  Ход пиноли шпинделя станка 320мм, с посадочным отверстием под хвостовик МК-5, что подтверждает индустриальный класс станка. JRD-1600DRT позволяет сверлить отверстия диаметром до 63мм в низколегированной стали и до 70 мм в чугуне. Это достигается за счет высокой жесткости станка и мощности главного двигателя в 4,0 кВт с максимальным крутящим моментом в 400 Нм.  Особое внимание занимает моторно-механическая часть станка. Модель JRD-1600DRT оборудована мощным асинхронным и экономичным электродвигателем. Выходная мощность двигателя составляет 4,0 кВт. А Вращение шпинделя осуществляется через редуктор. Вспомогательный же двигатель мощностью 1,5 кВт, легко и плавно осуществляет перемещение основных узлов оборудования по осям.  Основные рабочие блоки станка выполнены из чугуна, обладают высокой прочностью и надежностью. Массивная чугунная колона обеспечивает жесткость станка и точность в процессе обработки. Для расширения функциональных возможностей, станок оснащен сенсорным экраном.  Скорость подачи шпинделя имеет бесступенчатое регулирование с применением серводвигателя АС и отображается в двух показателях измерения: подача на оборот и подача в минуту. Ее можно вывести на дисплей в метрических или британских единицах измерения. Станок имеет функцию «автоматического нарезания резьбы» (Опционально): после нарезания резьбы шпиндель автоматически переключается в режим обратного вращения (реверса). Возможно предварительно установить глубину сверления и нарезания резьбы, точно контролировать процесс обработки, текущее значение отображается на дисплее

Технические характеристики

Макс. диаметр сверления в низколегированной стали, мм	63
Макс. диаметр сверления в чугуне, мм	70
Макс. диаметр нарезания резьбы в низколегированной стали, мм	М45
Макс. диаметр нарезания резьбы в чугуне, мм	М50
Частота вращения шпинделя, об/мин	38-275, 275-2000
Шаг изменения скоростей вращения шпинделя	бесступенчатое
Конус шпинделя	МК-5
Мощность главного двигателя	4,0
Макс. крутящий момент шпинделя, Нм	400
Шаг изменения скоростей автоподачи пиноли шпинделя	бесступенчатое
Диапазон скоростей автоподачи пиноли шпинделя, мм/об	0-300
Максимальное усилие механизма подачи, кH	16
Вертикальное перемещение консоли вверх/вниз, мм/мин	1200

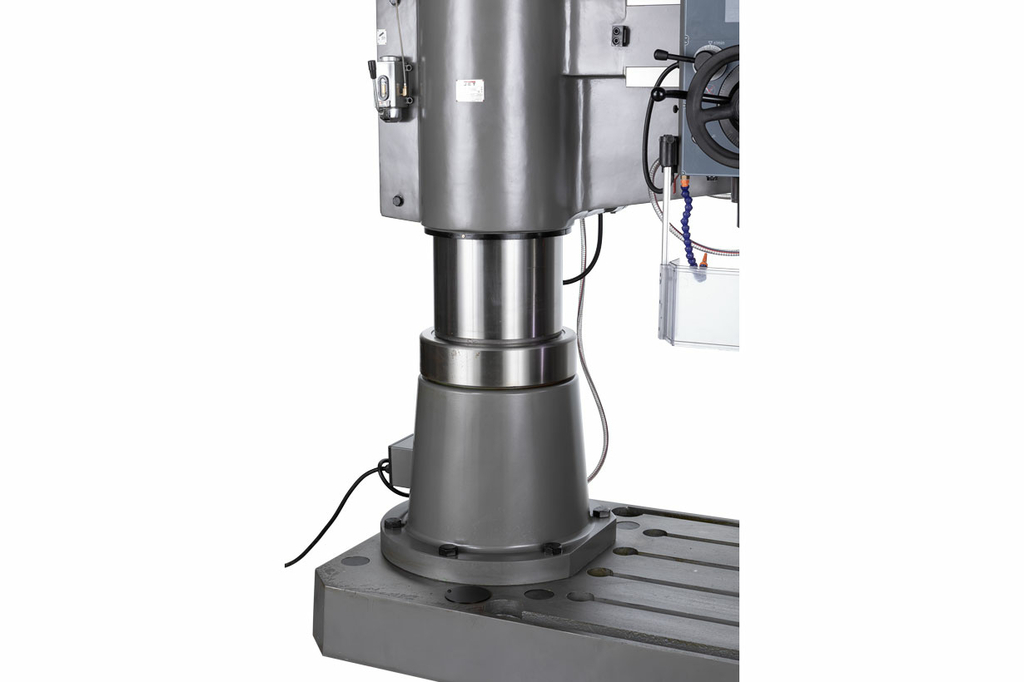

Диаметр колонны, мм	350
Угол поворота консоли вокруг оси колонны, град.	±180°

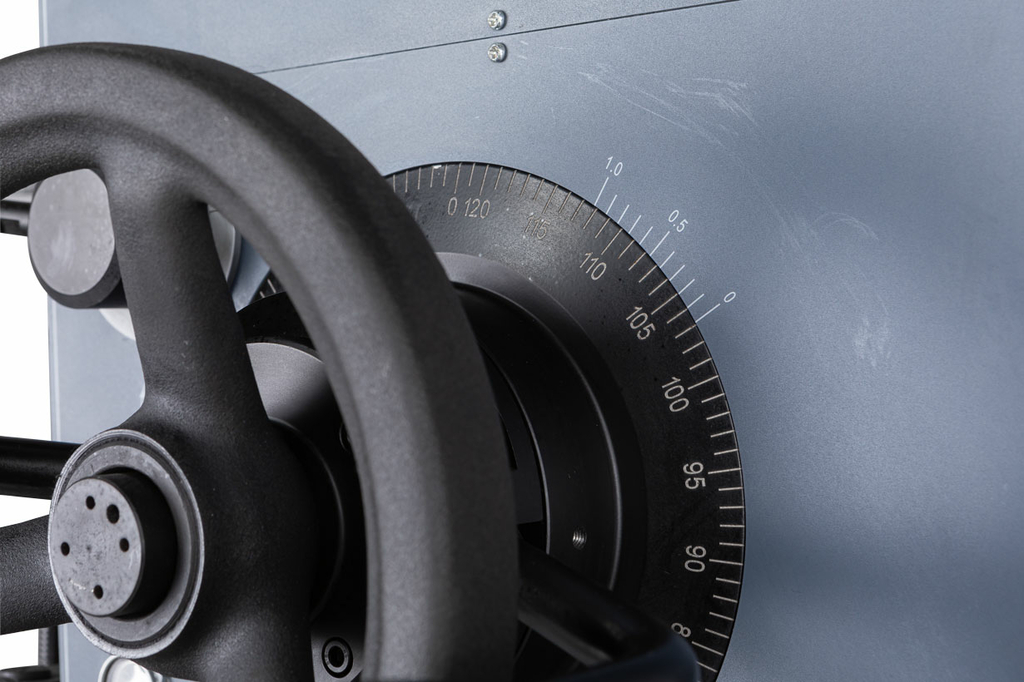

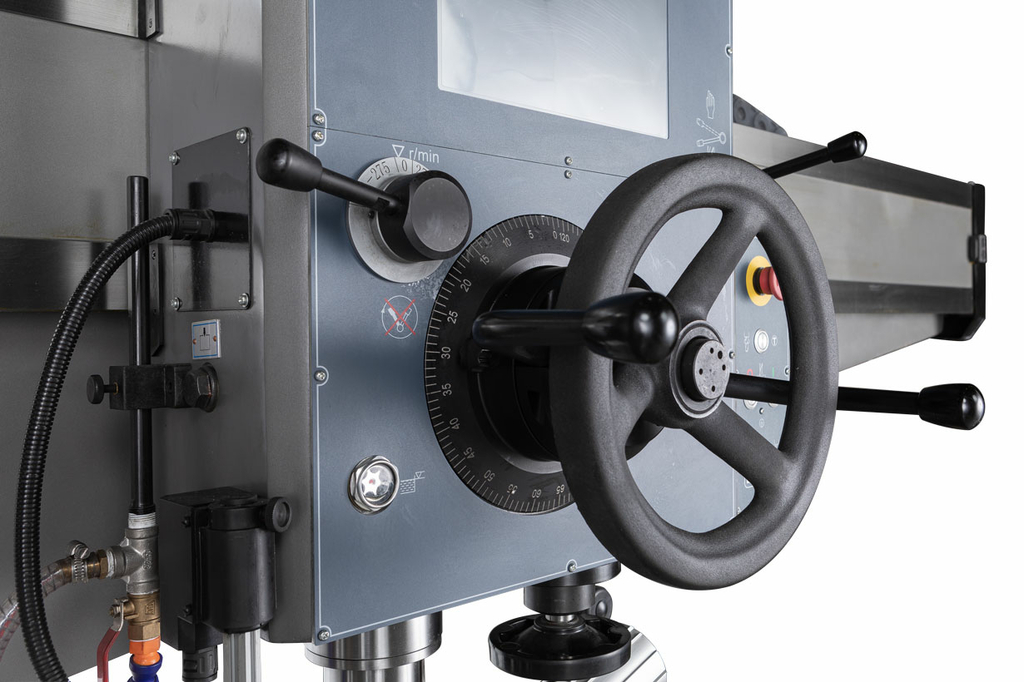

Перемещение шпинделя на оборот маховика, мм	122

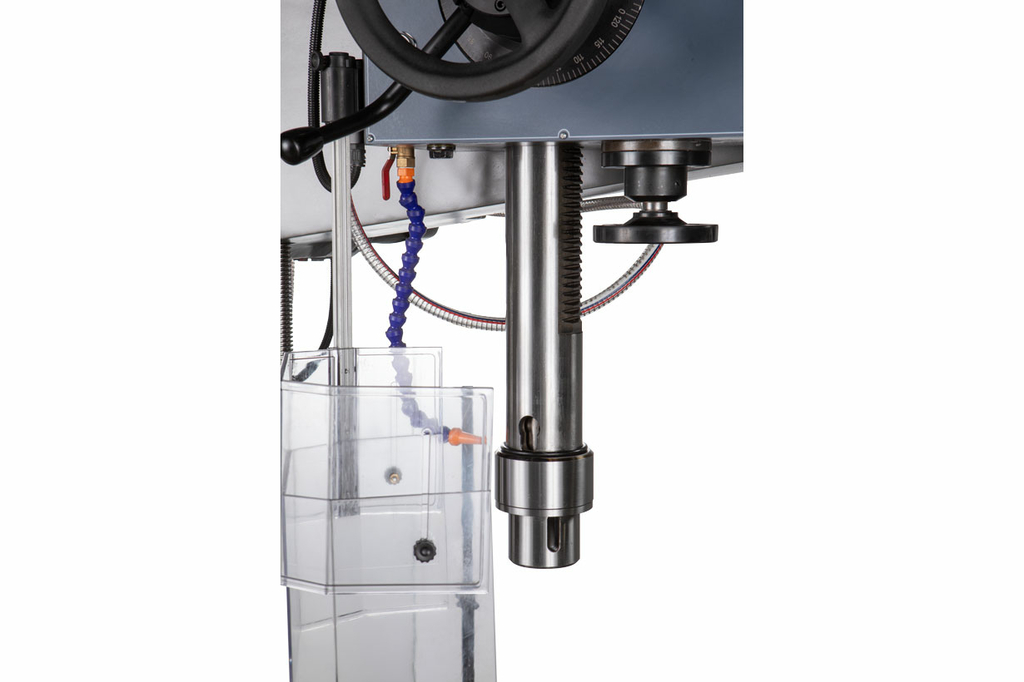

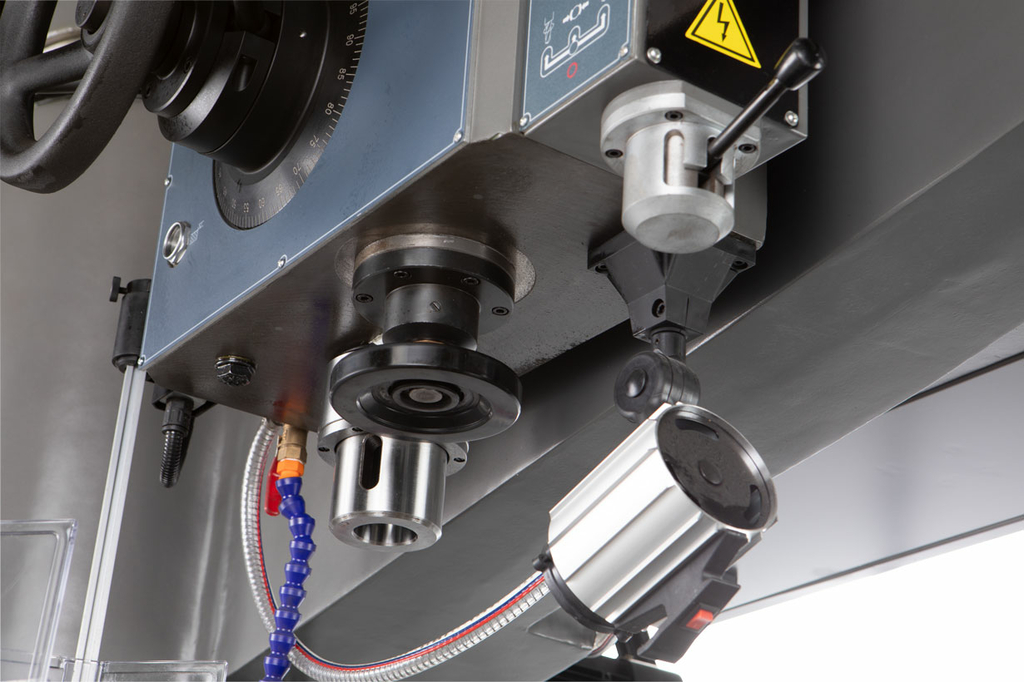

Ход пиноли шпинделя, мм	320
Расстояние от шпинделя до колонны, мм	350– 1600
Горизонтальный ход шпиндельной бабки (вручную), мм	1250
Расстояние шпиндель-основание, мм	660 – 1250

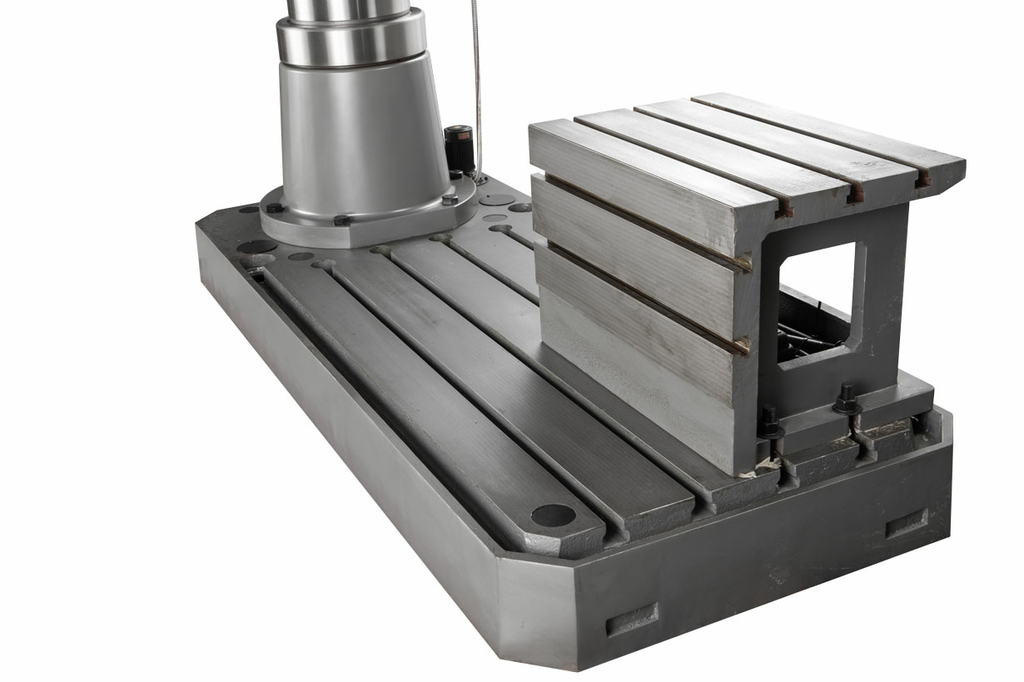

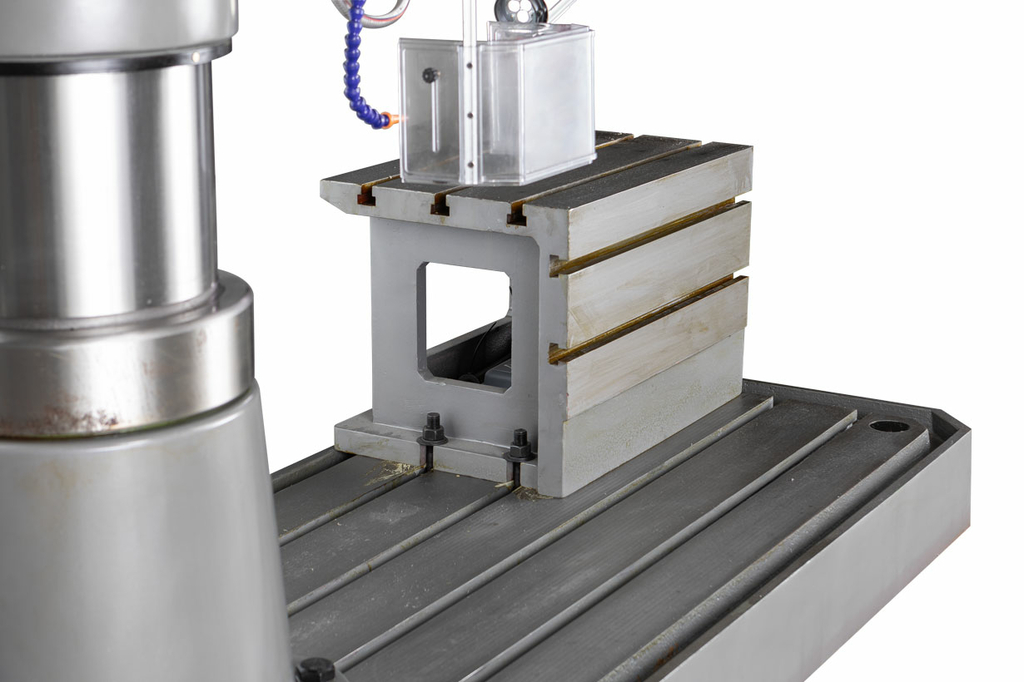

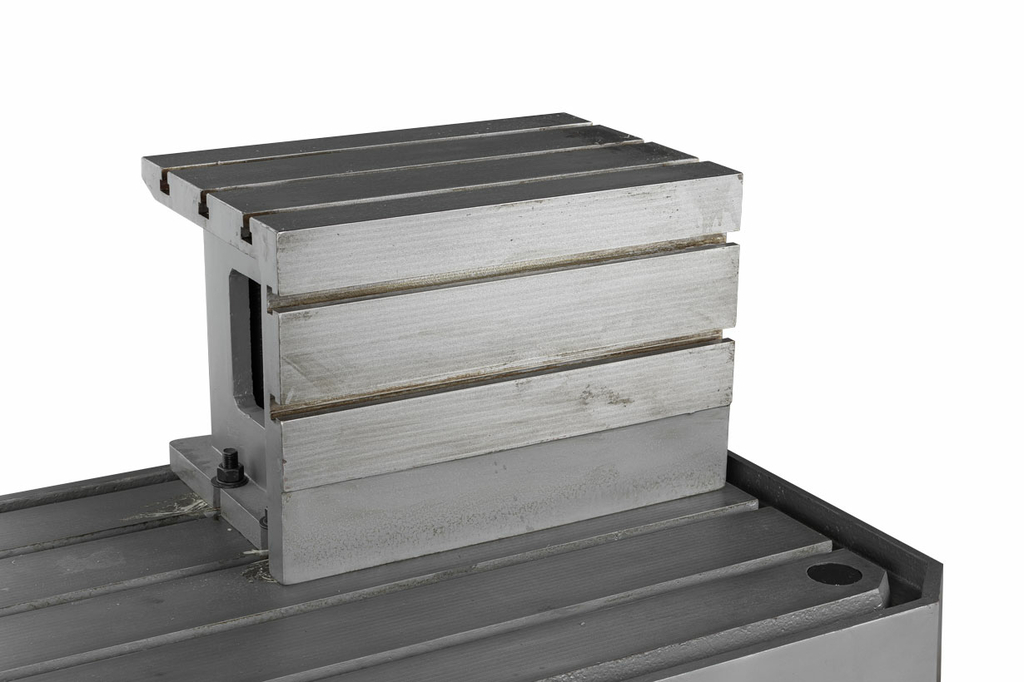

Размер рабочего стола, мм	750х500х500
Размер Т-образного паза стола, мм	(3) 22х38-150
Размер основания, мм	2400х1000
Размер Т-образного паза основания, мм	(3) 28х48-200

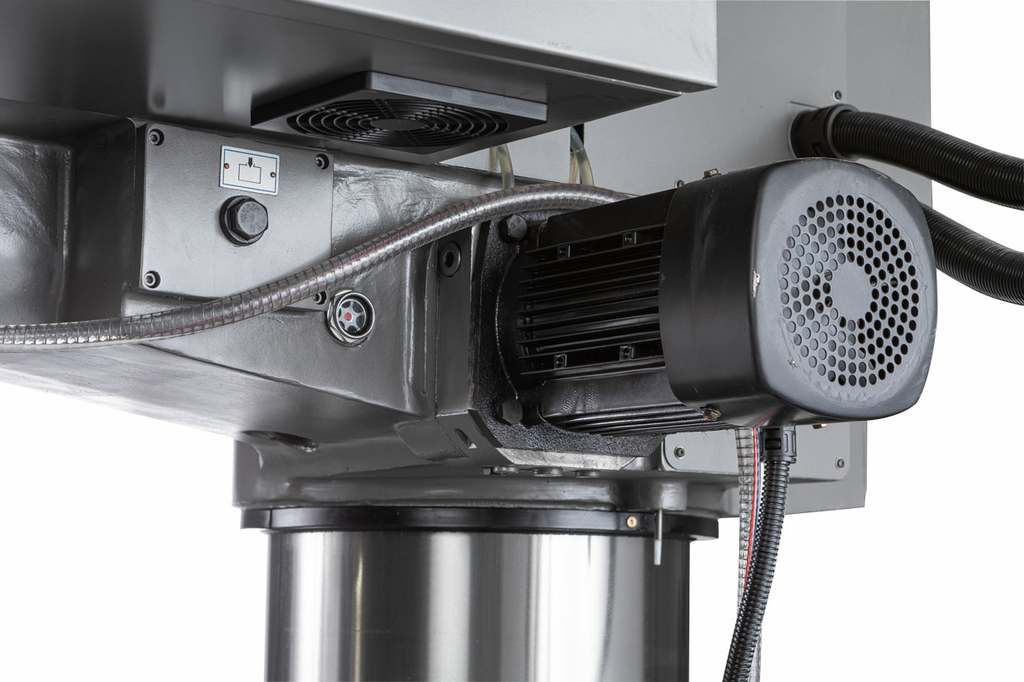

Мощность двигателя подачи, кВт	1,57

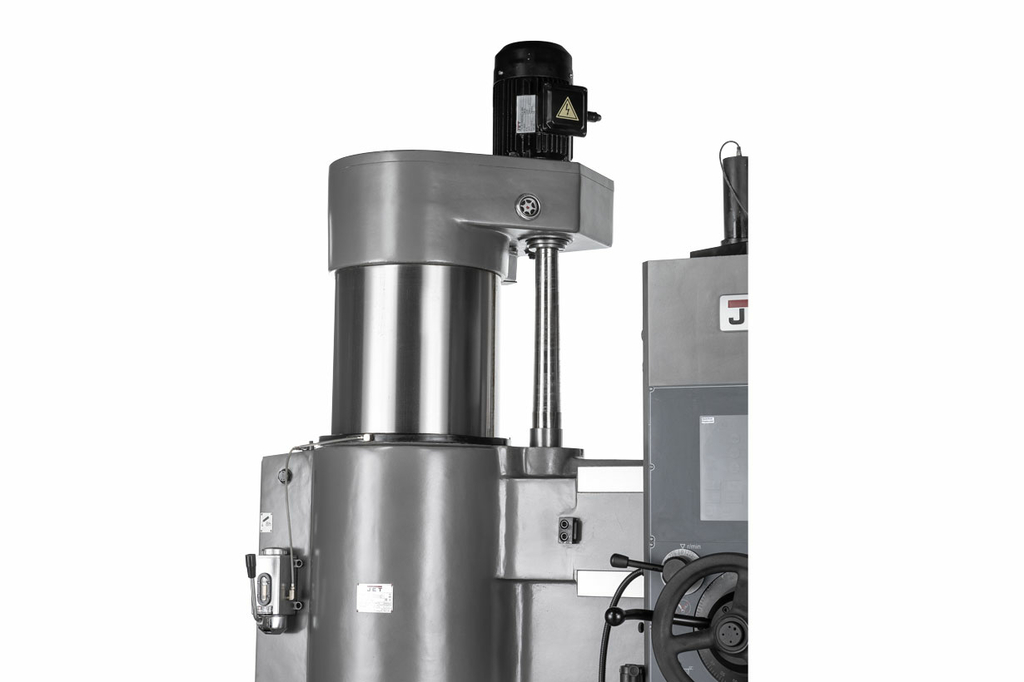

Мощность двигателя подъема/опускания консоли, кВт	1,5
Мощность гидро.насоса зажима шпинделя, стойки и траверсы, кВт	0,75
Мощность двигателя подачи СОЖ, Вт	0,18
Страна производителя	Китай
Длина, мм	2490
Ширина, мм	1050
Высота, мм	2780
Масса, кг	3400
