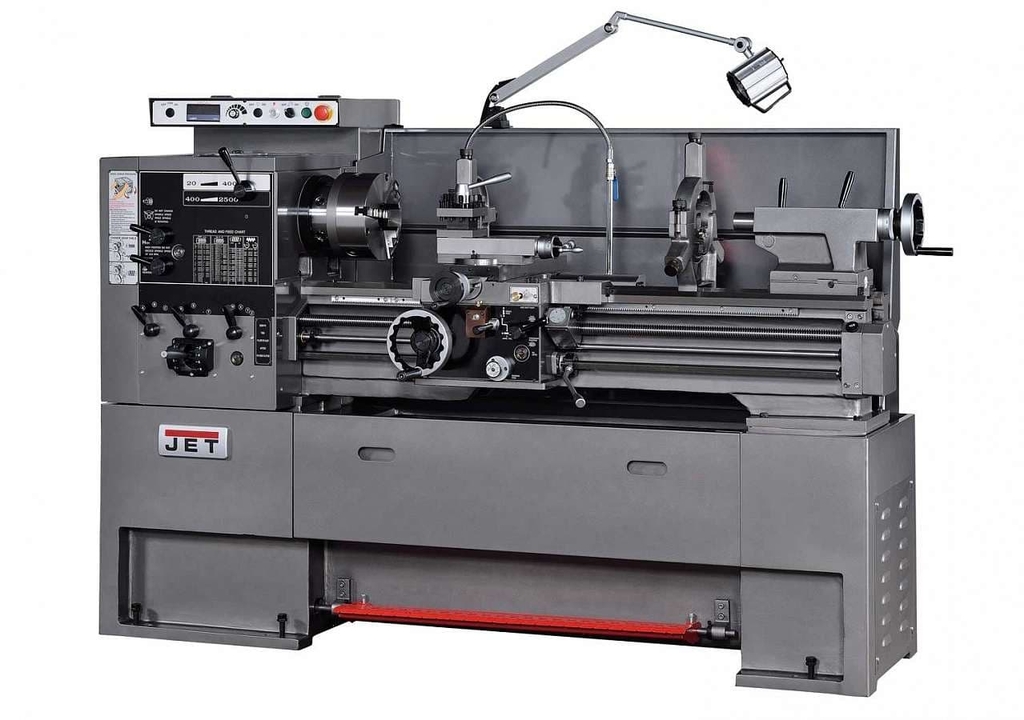

Высокоточный токарно-винторезный станок JET RML-1640V (RML-1640V)

Высокоточный токарно-винторезный станок JET RML-1640V

Преимущества:

• Высокая точность обработки деталей
• Надежность и долговечность
• Простота в использовании
• Широкий диапазон скоростей вращения

Особенности:

• Рабочая поверхность стола 400 мм
• Максимальный диаметр обработки 320 мм
• Максимальная длина обработки 1000 мм
• Мощность шпинделя 7,5 кВт

Назначение:

Токарно-винторезный станок JET RML-1640V предназначен для обработки металлических деталей с высокой точностью и качеством.

Сферы применения:

• Машиностроение
• Авиационная промышленность
• Автомобильное производство
• Электроника

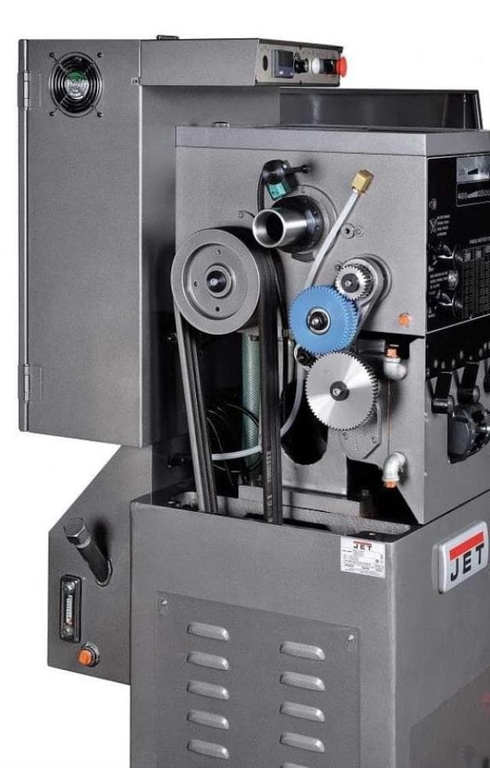

Станок RML-1640V предназначен для обработки заготовок диаметром до 483 мм над станиной, при обработке над суппортом этот показатель составляет 264 мм, расстояние между центрами — 1000 мм, ширина станины составляет 260 мм. На данном станке применяется асинхронный двигатель, дополненный частотным преобразователем, что позволяет варьировать скорость вращения в пределах установленного диапазона скоростей. Для устранения люфтов и увеличения возможной нагрузки шпиндель станка установлен сразу на трёх подшипниках: традиционном шариковом и двух роликовых конических. Опционально заказчик может приобрести комплект контроля крутящего момента при низких оборотах шпинделя. Уже с завода станок оборудован системой автоматической смазки и другими необходимыми опциями. Также производитель предлагает широкий ассортимент комплектующих в зависимости от нужд конкретного заказчика. RML-1640V оборудован универсальной коробкой подач, за счет чего возможно нарезать все основные типы резьб. Традиционно для оборудования JET станок установлен на массивную станину из высококачественного чугуна. Её направляющие подлежат обязательной закалке и шлифовке, что повышает точность обработки и повышает срок эксплуатации станка в целом

Комплектация высокоточного токарно-винторезного станка RML-1640V:

• 3-х кулачковый патрон Ø225 мм
• Планшайба Ø225 мм

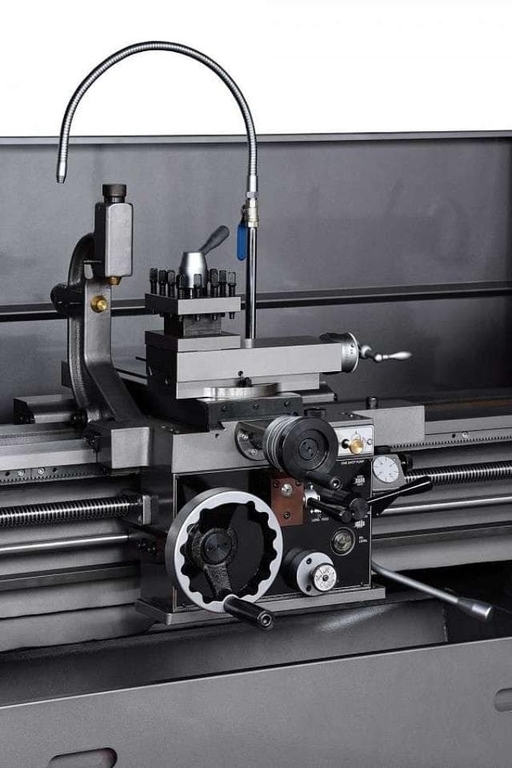

• 4-х позиционный резцедержатель
• Подвижный люнет
• Неподвижный люнет
• Центр вращающийся МК-4
• Центр невращающийся МК-4, 2 шт.
• Втулка МК-6 / МК-4
• Поддон для сбора стружки
• Ножной тормоз шпинделя
• Система подвода СОЖ
• Лампа местного освещения
• Защитная задняя стенка

Напряжение, В	400
Диаметр обточки над станиной, мм	410
Диаметр обточки над съемным мостиком, gap, мм	583
Длина съёмного мостика, мм	135
Диаметр обточки над поперечным суппортом, мм	262
Расстояние между центрами, мм	1000
Частота вращения шпинделя, об/мин	20 - 400, 400 - 2500 (плавно)
Количество скоростей шпинделя, шт	8
Конус шпинделя	МК-6
Присоединение шпинделя	D 1-6
Диаметр проходного отверстия шпинделя, мм	52,5

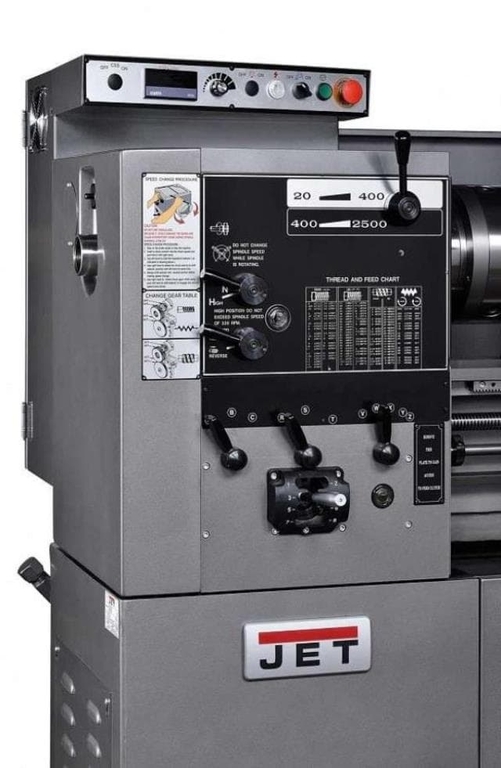

Диапазон продольной подачи, мм/об	0,05 - 1,7
Диапазон поперечной подачи, мм/об	0,025 - 0,85
Диапазон метрической резьбы, мм	0,2 - 14
Количество метрических резьб, шт	39
Дюймовая резьба, TPI	2 - 72
Количество дюймовых резьб, шт	45
Модульная резьба, MP	0,3 - 3,5
Количество модульных резьб, шт	18
Диапазон питчевой резьба, DP	8 - 44
Количество питчевых резьб, шт	21
Макс. размер резца, мм	16 x 16
Ход поперечного суппорта, мм	220
Ход верхнего суппорта, мм	130
Пиноль задней бабки	МК-4
Ход пиноли задней бабки, мм	152
Диаметр пиноли, мм	52
Расстояние между направляющими, мм	260
Мощность двигателя, кВт	3,75
Мощность насоса СОЖ, кВт	0,09
Масса RML-1640V, кг	1400
Длина, мм	2270
Ширина, мм	1120
Высота, мм	1745

Промышленная компания Невастанкомаш оказывает помощь в подборе оборудования. наши специалисты помогут подобрать станки под ваши задачи исходя из объемов производства, требуемого сырья, необходимой производительности и технологий. широкая номенклатура станков джет позволяет произвести адресный выбор под ваши потребности. сотрудники компании осуществят поставку, предпродажную подготовку, пусконаладочные работы, сервисное обслуживание всего спектра оборудования jet. наличие оборудования на складе, низкие цены, короткие сроки поставки. при необходимости отправим оплаченное оборудование в регионы. отгрузка осуществляется любой транспортной компанией по вашему выбору.

• Ø обработки над станиной, мм 410
• Ø отверстия в шпинделе, мм 52
• Расстояние между центрами (рмц), мм 1000
• Напряжение, В 380
• Масса, кг 1400
• Модель JET RML-1640V
• Производство Швейцария
