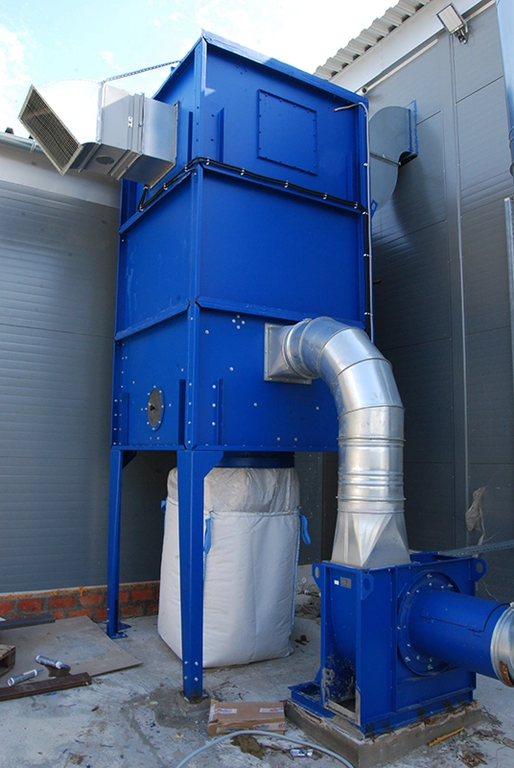

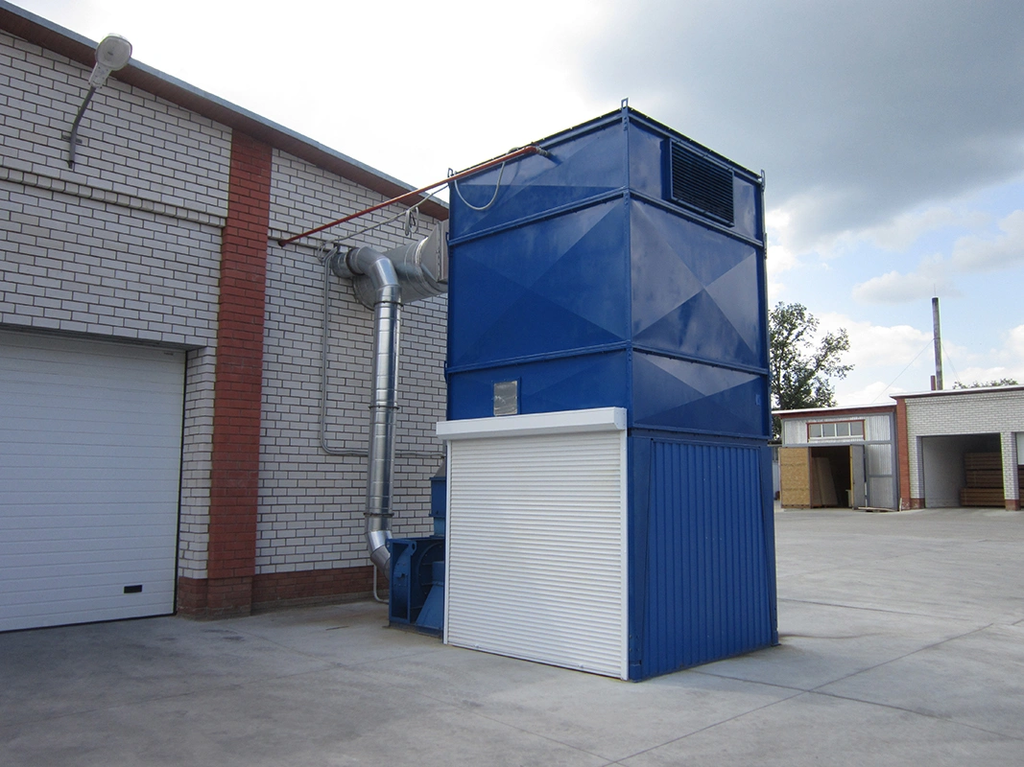

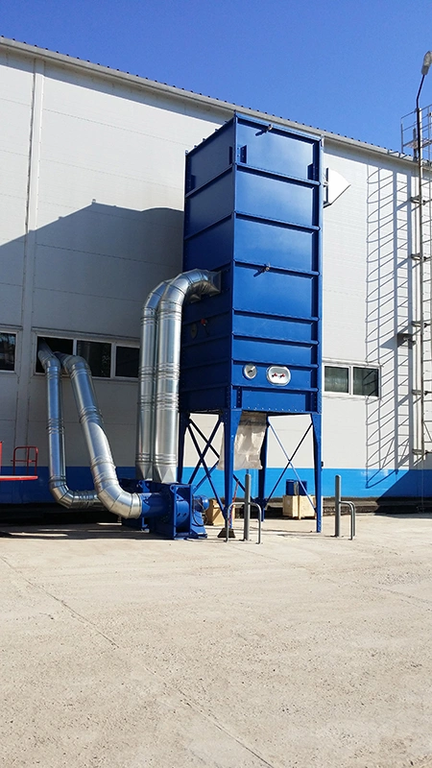

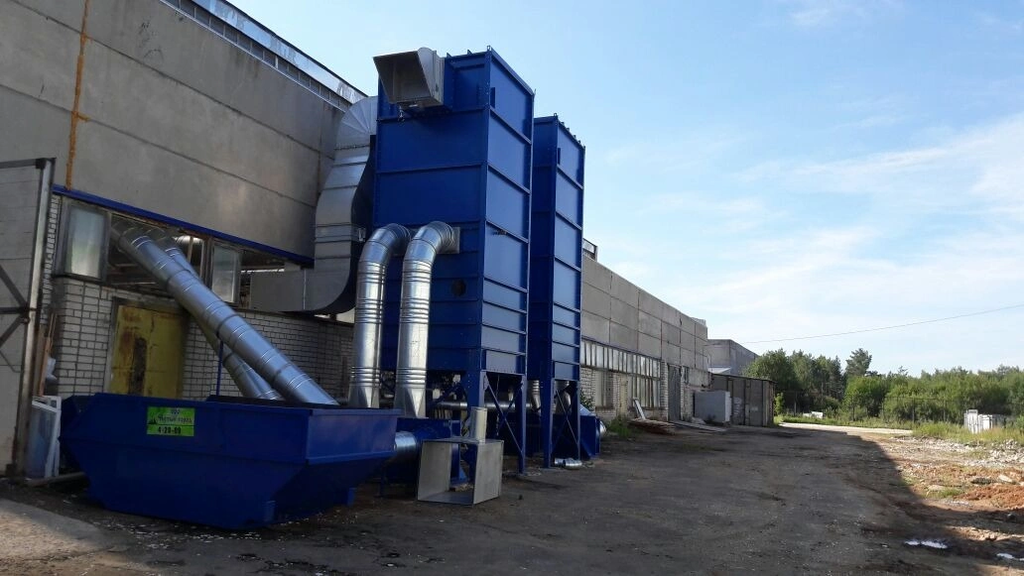

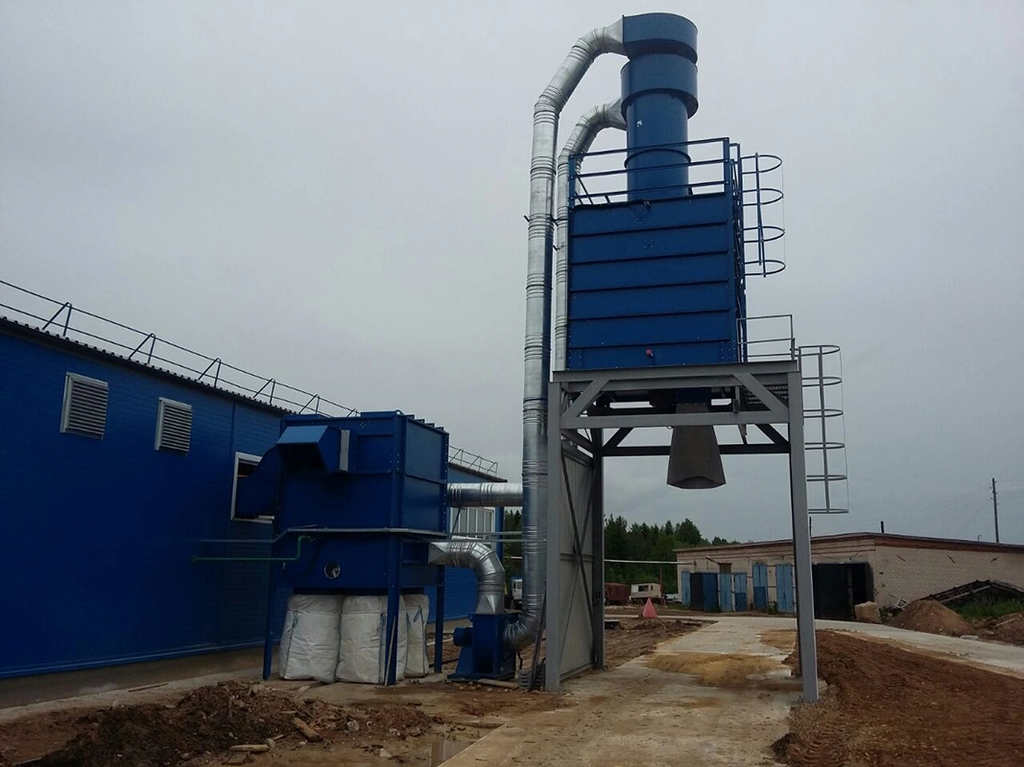

Комплекты систем аспирации КСА

Пылеулавливающий агрегат ПФЦ-8000 с индексом КРК и фильтроциклоны ФЦ-4000, ФЦ-8000 и ФЦ-12000 с индексом РК имеют комбинированный механизм регенерации фильтровальных кассет. Комбинированный механизм состоит из механической очистки и обратной струйной продувки сжатым воздухом. Цикл регенерации происходит в автоматическом режиме после каждой остановки агрегата. При этом внутренняя поверхность кассеты очищается от уловленной пыли с помощью вращающейся от электропривода рамки с резиновыми лопатками, и снаружи продувается струей сжатого воздуха по всей высоте кассеты, через отверстия внешней рамки. Источником сжатого воздуха является ресивер с редуктором, входящим в комплект поставки.

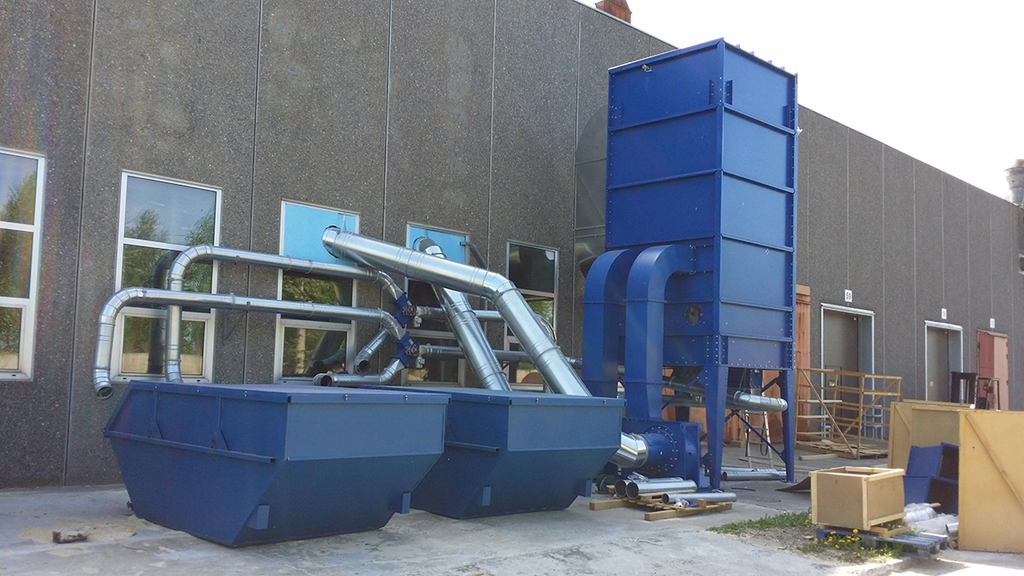

Комплект системы аспирации КСА производительностью от 8000 до 24000 м³/ч предназначен для очистки воздуха от мелкодисперсной сухой неслипающейся пыли в центральных системах аспирации мебельных и деревообрабатывающих производств. Основными достоинствами такой системы являются:
- полный готовый набор элементов (кроме воздуховодов на всасывающей стороне вентилятора), необходимый для обеспечения нормальной работы системы. Не требуется привлечение технического специалиста для подбора оборудования;
- простота монтажа и обслуживания оборудования;
- возможность в дальнейшем модернизировать систему в комплектации с мягким контейнером, путем замены у существующего фильтра нижней секции и установки мини-силоса с возможностью подключения пневмотранспорта или шнекового транспортера.
Состав комплекта:

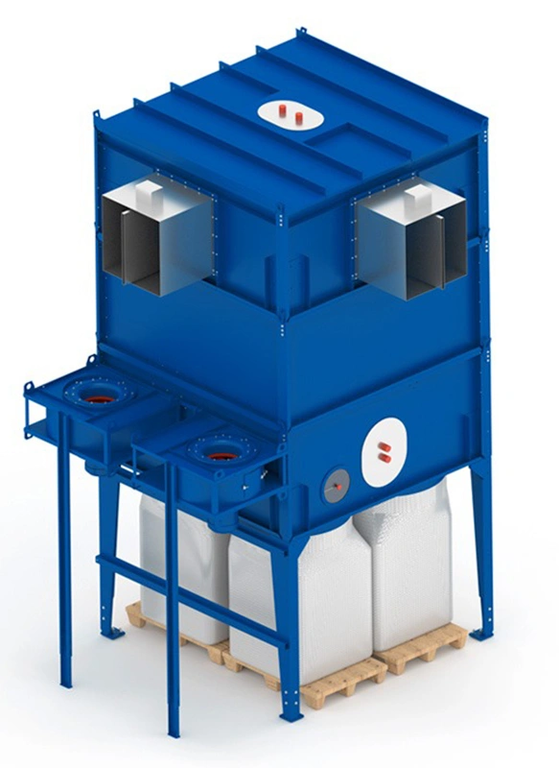

1.1 Рукавный фильтр с вибровстряхиванием ФРН-Н. Поставляется в двух комплектациях.

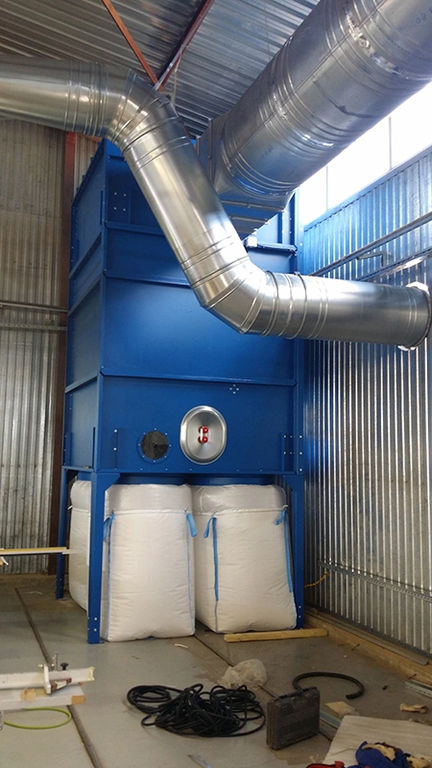

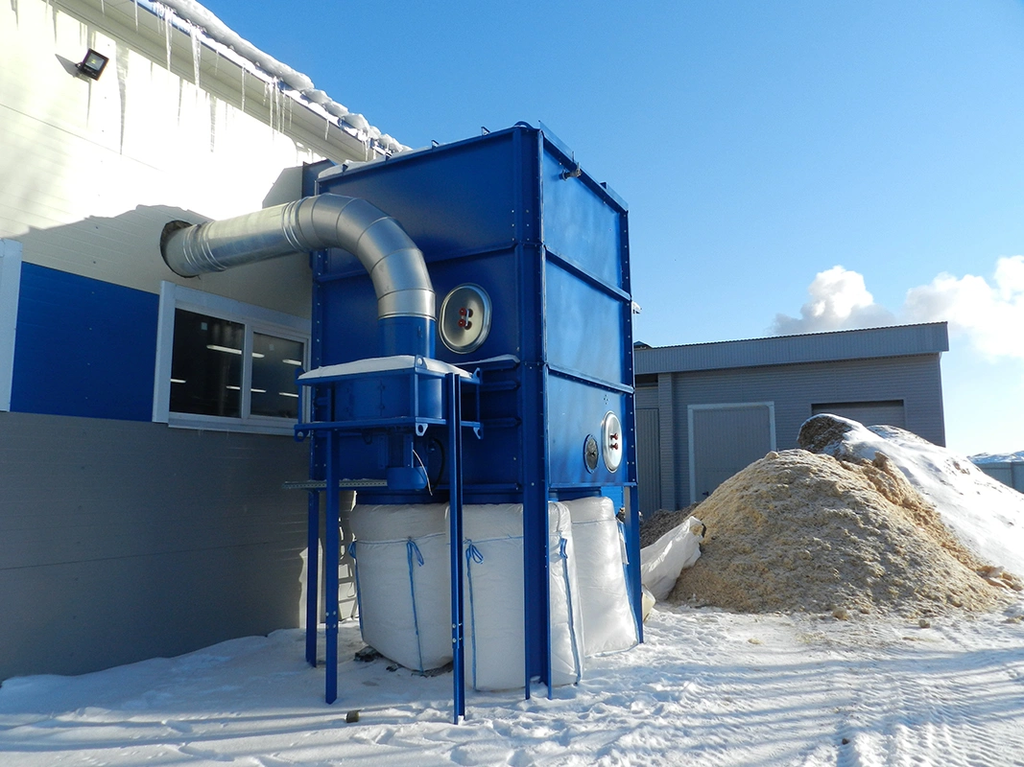

1-я комплектация - сбор пыли происходит впылесборные мешки или в мягкие контейнеры (типа биг-бег). Мешки имеют быстросъемную систему крепления к корпусу фильтра. В зависимости от производительности фильтр ФРН-Н комплектуется четырьмя биг-бегами, объемом 1,3 м³ каждый или четырьмя пылесборными мешками, объемом 0,3 м³ каждый.

2-я комплектация – сбор пыли происходит в мини-силосе, на который устанавливается фильтр ФРН-Н. Мини-силос комплектуется ворошителем и шлюзовым перегрузчиком. К шлюзовому перегрузчику возможно присоединить пневмотранспорт или шнековый транспортер. И производить периодическую выгрузку по мере накопления мини-силоса. Стандартный объем мини-силоса – от 1,1 до 10 м³.

Фильтр ФРН-Н имеет сборную конструкцию и рассчитан на избыточное давление не более 2 000 Па. Температура очищаемого воздуха от -40º до + 40ºС. Фильтрующий материал – полиэстер с антистатическими свойствами.

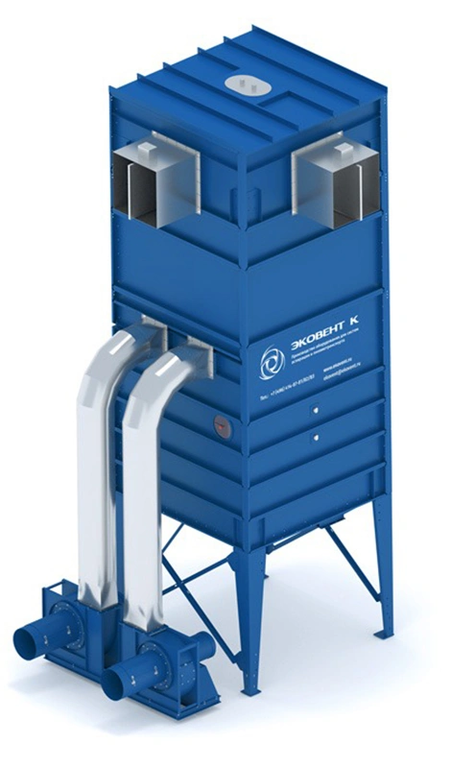

1.2 Один или два пылевых вентилятора серии ВДП-RU (GR) в исполнении 1 (рабочие колеса на валу электродвигателя).

1.3 Шкаф управления с частотным преобразователем (отдельно на каждый вентилятор)

1.4 Огнезадерживающие клапана – 2шт, один из которых с приводом BELIMO для сброса очищенного воздуха в атмосферу в летнее время.

1.5 Воздуховод с люком на защелках (по одному на каждый вентилятор), устанавливаемый непосредственно на всасывании вентилятора для облегчения обслуживания вентилятора.

1.6 Комплект воздуховодов с креплениями от вентилятора до фильтра и от фильтра до перфорированных воздуховодов.

1.7 Перфорированные воздуховоды для раздачи воздуха возвращаемого в помещение в отопительный период.
