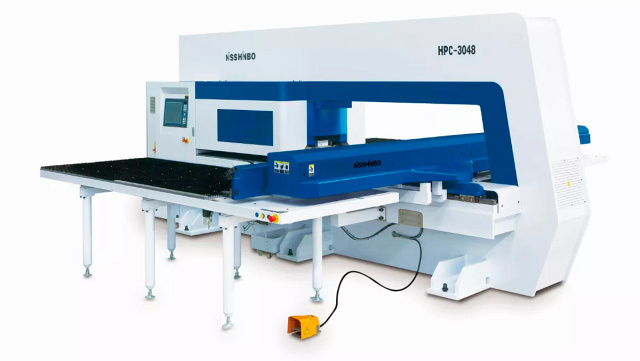

Координатно-пробивной пресс SMD Nisshinbo HPC-3048-40LA2
(голосов 0)
Артикул: 13455hpe_3048_40la2 Код товара: 106016
Под заказ
Прессы данной серии предназначены для операций вырубки, пробивки и формовки с высокой производительностью и точностью на деталях из металлического листа. Данное оборудование наиболее эффективно на производствах с большой номенклатурой деталей и высокой степенью автоматизации. Среди потребителей этого оборудования – производители металлической мебели, строительных и рекламных конструкций, оборудования для торговли и хранения продуктов, предприятия электротехнической, электронной, автомобильной и других отраслей промышленности.
Область применения SMD Nisshinbo HPC-3048-40LA2
Среди потребителей этого оборудования – производители металлической мебели, строительных и рекламных конструкций, оборудования для торговли и хранения продуктов, предприятия электротехнической, электронной, автомобильной и других отраслей промышленности. Приборостроение Электротехническая отрасль Производство металлической мебели Получаемые изделия
Схемы обработки SMD Nisshinbo HPC-3048-40LA2
 |
Пробивка |
 |
Формовочный инструмент |
 |
Формовка |
Конструктивные особенности SMD Nisshinbo HPC-3048-40LA2
 |
Замкнутая конструкция рамы (О-образная) в виде «жёсткой коробки» После сварки проходит термическую обработку для снятия напряжений, что обеспечивает высокую точность пробивных операций. Рама выполнена в современном эргономичном дизайне, её исполнение обеспечивает легкий доступ ко всем внутренним узлам станка. |
 |
Сервопривод LTI (Германия) пробивного устройства Имеет следующие преимущества по сравнению с гидравлическим приводом: |
 |
Инструментальный барабан Изготовлен компанией Nisshinbo (Япония). |
 |
Контроль положения бойка Позволяет работать роликовым инструментом и осуществлять операции накатки, резки, отбортовки. |
 |
Индексные станции Приводятся в движение серводвигателем с червячным редуктором, который работает в масляной ванне, что обеспечивает высокую износостойкость узла и точность поворота. |
 |
Конструкция траверсы Позволяет сохранять точность позиционирования и жесткость в течение всего срока службы пресса и обеспечивает высокую скорость перемещения листового материала. |
 |
Сменные направляющие втулки Позволяет сохранять точность позиционирования и жесткость в течение всего срока службы пресса и обеспечивает высокую скорость перемещения листового материала. |
Комплектация SMD Nisshinbo HPC-3048-40LA2
Стандартная
 |
Система ЧПУ Siemens 840DSL |
 |
Инструментальный барабан На 38 инструментов, включая 2 индексные станции. |
 |
Зажимы листа С пневмоуправлением (модель 3044 – 2 зажима, модели 3048, 3058 – 3 зажима) и датчиком наличия листа. |
 |
Пневмоприжимы листа для перехвата по оси X и датчик обнаружения деформации листа |
Дополнительная
 |
Система ЧПУ FANUC Альтернативные системы ЧПУ позволяют получить максимально близкое к требованиям заказчика оборудование и совместить с уже имеющимися станками на производстве. |
 |
Изменение конфигурации инструментального барабана Позволяет подобрать оптимальное количество и конфигурацию инструментальных станций удовлетворяющих потребностям производства. |
 |
Шариковый, либо комбинированный рабочий стол Для перемещения листового металла различной толщины. |
 |
Подъемное устройство для смены инструмента Используется для облегчения замены инструмента станций С, D, E. |
 |
Система автоматической загрузки заготовок Позволяет автоматизировать производство. |
Технические характеристики SMD Nisshinbo HPC-3048-40LA2
| Характеристика | Значение |
|---|---|
| ЦЕНА | 16 081 989 ₽ |
| Система ЧПУ | Siemens / Fanuc |
| Номинальное усилие, т | 30 |
| Схема создания усилия | Сервопривод |
| Зона обработки, мм | 1250 x 5000 |
| Конструкция станины | О-образная |
| Макс. толщина пробивки, мм | 6,35 |
| Скорость подачи, м/мин | 102 |
| Макс. диаметр вырубки (за один удар), мм | Ø 88,9 |
| Макс. ход вырубки, мм | 40 |
| Производительность, уд/мин | 1500 |
| Количество зажимов, шт. | 3 |
| Цилиндры для перехвата, шт. | 3 |
| Магазин инструмента (включая 2 индексные станции), шт. | 40 |
| Макс. размер листа, мм | 1250 x 5000 (при одном перехвате) |
| Управляемые оси, шт. | 5 (X, Y, Z, T, C) |
| Тип инструмента | Сквозная вырубка |
| Конструкция рабочего стола | Стол с шариками и щетками |
| Потребляемая мощность, кВт | 6 |
| Скорость инструментального магазина, об/мин | 30 |
| Скорость автоматической индексации, об/мин | 60 |
| Точность вырубки, мм | ± 0,1 |
| Макс. масса загрузки, кг | 150 |
| Требуемое давление воздуха, МПa | 0,6 |
| Потребление воздуха, л/мин | 150 |
| Предохранительные устройства | есть |
| Длина, мм | 5330 |
| Ширина, мм | 5000 |
| Высота, мм | 2250 |
| Вес, кг | 16 000 |
