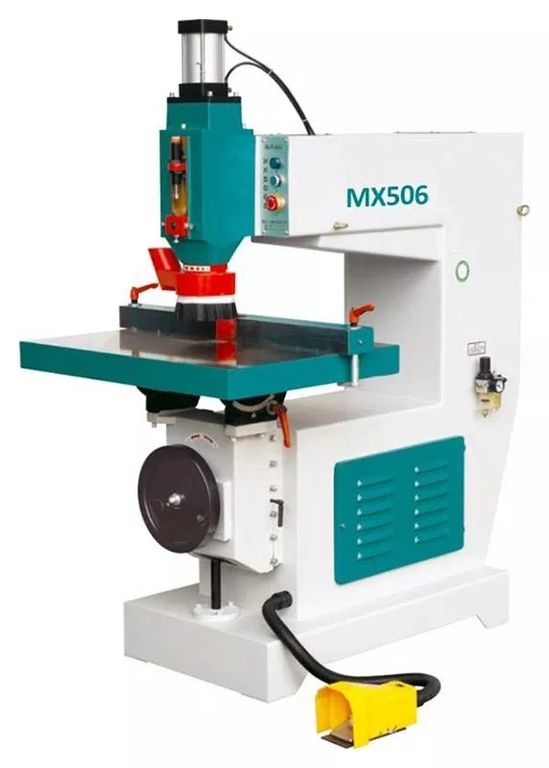

Копировально-фрезерный станок с верхним шпинделем МХ 506
(голосов 0)
Артикул: primx-506 Код товара: 108391
Под заказ
Предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.
Характерные детали - это дверные полотна и мебельные фасады. Здесь выполняются два вида работ:
- Прямолинейное фрезерование рельефа на пласти;
- Фрезерование на плоскости рисунка (например, ложной филенки) по копиру.
Область применения:
Применяется в столярно-строительном и мебельном производствах.
Получаемые изделия:
Схема обработки:
Фрезерование по профилю
Порядок работы на станке:
- В шаблоне из листового материала вырезается паз необходимого профиля.
- Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
- Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
Конструктивные особенности Китай MX 506
|
Шпиндель с вертикальным перемещением
Шпиндель имеет вертикальное перемещение с приводом от пневмоцилиндра |
|
|
Револьверный упор на 6 позиций
Высота обработки удобно настраивается с помощью револьверного упора на 6 позиций |
|
|
Высокоскоростной шпиндель 18 000 об/мин
Высокоскоростной шпиндель 18 000 об/мин обеспечивает идеальное качество обработки |
|
|
Съемная направляющая линейка
Направляющаю линейку со стола можно снять, а обкатной палец опустить под стол |
Технические характеристики станка Китай MX 506
| Параметры обработки | |
| Управление | ручное |
| Общие характеристики | |
| Размеры рабочего стола, мм | 805 x 600 |
| Вертикальный ход стола, мм | 180 (механическое) |
| Вертикальный ход шпинделя (пневмоцилиндр), мм | 65 |
| Расстояние от шпинделя до колонны, мм | 730 |
| Угол наклона стола, ° | ± 45 |
| Мощность электродвигателя шпинделя, кВт | 3 |
| Расположение шпинделя | верхнее |
| Частота вращения шпинделей, об/мин | 18 000 |
| Мощность узлов | |
| Установленная мощность, кВт | 3 |
| Габаритные размеры | |
| Длина, мм | 1430 |
| Ширина, мм | 880 |
| Высота, мм | 1700 |
| Вес, кг | 440 |
