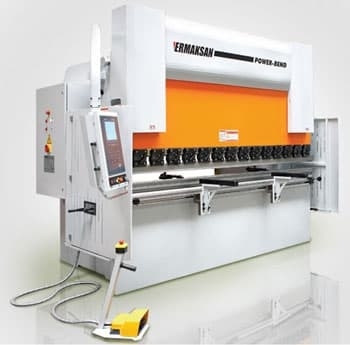

Листогибочный пресс с ЧПУ Ermaksan Power Bend PRO 3100-500
Преимущества:
- Высокая точность гибки металла
- Простое программирование с помощью ЧПУ
- Высокая производительность
- Долговечное и надежное оборудование
Особенности:
- Длина гиба – 3100 мм
- Максимальная толщина листа – 6 мм
- Угол гиба – 0-135 градусов
- Система управления Delem DA-69T с 3D графикой
Назначение:
Листогибочный пресс Ermaksan Power Bend PRO 3100-500 предназначен для гибки листового металла с высокой точностью и производительностью. Применяется в машиностроении, автомобильной промышленности, а также в производстве металлических конструкций.
Сферы применения:
- Производство кузовных деталей для автомобилей
- Изготовление металлических корпусов и обшивок
- Производство металлических конструкций и деталей
Листогибочный пресс с ЧПУ Ermaksan Power Bend PRO 3100-500 предназначен для высокоточной работы в течение длительного времени. Серия Power-Bend занимает центральное место на рынке гибочных прессов с ЧПУ, благодаря отличному качеству гибки и точной повторяемости последовательных сгибов на прессе. В стандартные свойства пресса включена автоматизация управления процессом гибки. Гидравлический гибочный пресс с ЧПУ Power Bend PRO произведен на основе опыта экспертов инженерных технологий компании Ermaksan.
Power-Bend PRO оснащен контроллером ЧПУ. При управлении оператор видит графическое изображение в 2D и может запрограммировать желаемый результат. Программирование облегчено подсказками, которые появляются на графическом дисплее во время процесса гибки. Контроллер автоматически может настраивать угол, величину хода, усилие сгиба, а оператору на дисплей выводит четкую последовательность процесса.
Описание и варианты ЧПУ устанавливаемые на листогибочном прессе Ermaksan Power Bend PRO 3100-500
Система ЧПУ Cybelec CybTouch 12 PS
- 4 оси: Y1, Y2, X и R
- ЖК touch screen 12, разрешение 800х600
- Управление Сервоприводом и АС-приводом
- Автоматический расчет угла гибки
- Автоматический расчет усилия гибки
- Автоматический расчет последовательности гибки (опция)
- 2D программирование
- Расчет развертки
- Антипрогиб (бомбирование)
- Библиотека инструментов: матрицы и пуансоны
- 8 INPUT / 13 OUTPUT
- Таблица материалов
- Offline программное обеспечение PC-ModEva
- 1 порт USB
|
 |
Система ЧПУ Delem DA-52
- 4 оси: Y1, Y2, X и R; Y1, Y2, X и Z; Y1, Y2, X1 и X2
- ЖК экран 7, разрешение 800х480
- Управление Сервоприводом и АС-приводом
- Автоматический расчет угла гибки
- Автоматический расчет усилия гибки
- Антипрогиб (бомбирование)
- 12 INPUT / 12 OUTPUT/ 8 программируемых I/O
- Таблица материалов
- Библиотека инструментов: матрицы и пуансоны
- 1 порт USB
|
 |
Система ЧПУ ER 70
- Высокоэффективный и удобный для пользователя контроллер с ЧПУ с приемлемой ценой
- графическое 2D моделирование гибки
- графическое проектирование 2D изделия
- 2D графический ручной контроль столкновений
- Автоматический расчет целевого позиционирования Х и R для размеров изделия и последовательности гибки (пропуск гибки и изменение режима гибки)
- Автоматический расчет дины развертки
- Автоматическое позиционирование Y1, Y2 в соответствии с величиной угла
- Автоматический расчет внутреннего радиуса и хода
- Размер экрана: 10.4" TFT ЖК одноцветный
- Рабочая система WINDOWS
- Память: 64 Мб
- Объем памяти для программ обработки деталей: Мин. 2 Гб (Прибл. 1000 программ)
- Свойства программирования до 99 шагов
- Макс. последовательность 99 (для каждой программы)
- Y1, Y2, X, К (Макс. 4 оси)
- Память верхнего и нижнего инструмента 30/60
- Резервное копирование параметров и продуктов при помощи резервного средства USB
- 2 USB порта, доступные для использования клавиатуры и мышки
- Сетевая передача деталей
|
 |
Преимущества листогибочного пресса Ermaksan Power Bend PRO 3100-500
- Автоматические настройки процесса
- Контроль заднего упора
- Графический раскрой детали
- Контроль совместимости матрицы с изготовляемой деталью
- Контроль за столкновением детали и механизмов пресса
- Возможность настраивать рабочую скорость и совершать действия в автоматическом и полуавтоматическом режиме
- Уникальная коническая гибка, доступная не каждому прессу
Технические характеристики листогибочного пресса Ermaksan Power Bend PRO 3100-500
| Модель листогибочного пресса POWER BEND PRO |
Power Bend PRO 3100-500 |
| Длина гибки, мм (A) |
3100 |
| Мощность гибки (Тонн) |
500 |
| Расстояние м/у колоннами (В) |
2550 |
| Скорость подвода инструмента/скорость обратного хода ,у (мм/с) |
80/65 |
| Рабочая скорость гиба,у (мм/с) |
10 |
| Перемещение по оси х (мм) |
1000 |
| Количество передних поддержек листа (шт) |
2 |
| Емкость масла (л) |
200 |
| Мощность двигателя (кВт) |
30 |
| Ход, мм (С) |
275 |
| Величина максимального хода, ,мм (D) |
675 |
| Глубина отверстия, зев, ,мм (Е) |
510 |
| Высота стола,мм (F) |
1020 |
| Длина (мм) |
4550 |
| Ширина (мм) |
2650 |
| Высота (мм) |
2900 |
| Масса (кг) |
27400 |
Особенности Ermaksan Power Bend PRO 3100-500
 |
Механическая система зажима пуансона типа Amada-Promecam |
 |
Защитный световой барьер |
 |
Передние суппорта поддержки Суппорта служат для поддержки металла и могут регулироваться по высоте |
 |
Пальцы-упоры задней траверсы Перемещение осуществляется по линейным направляющим посредством ШВП. По оси R упоры перемещаются посредством винтового механизма. По оси Z упоры свободно перемещаются параллельно линии гибки по закаленной |
 |
Световая и лазерная система защиты рук оператора |
 |
Система быстрого крепления инструмента
Гидравлическая или пневматическая система |
 |
Механическая система компенсации прогиба
Ручное управление |
 |
Механическая система компенсации прогиба
Управление от ЧПУ. |
 |
Система перемещения задних упоров
2 оси (X,R) 4 оси (X,R,Z1,Z2) 6 осей (X,R,Z1,Z2,X1,X2) |
 |
Система крепления инструмента Wila
Зажим верхнего и нижнего инструмента фиксирует, выравнивает и центрует инструменты автоматически. |
Стандартная комплектация Ermaksan Power Bend PRO 3100-500
- ЧПУ Cybelec CybTouch 12 PS или Delem DA-52S на выбор.
- Оси Y1+Y2+X
- Линейные датчики, обеспечивающие синхронизацию осей Y1 и Y2, траверсы с точностью +/-0,01 мм.
- Задний упор, управляемый ЧПУ по оси X, оснащенный шарико-винтовой парой и высокоточным двигателем.
- Гидравлическая система марки Bosch-Rexroth или Hoerbiger.
- Высокочувствительные линейные датчики Heidenhein или Givi Misure.
- Задняя и боковая световая защита.
- Автоматическая настройка усилия гибки.
- Электрическая система с охлаждением марки Siemens, в соответствии с нормами безопасности CE.
- Возможность получения с одного раза желаемого угла гибки, после ввода типа материала, толщины, ширины и длины листа.
- Автоматическая настройка позиций заднего упора и последовательность гибки согласно программе.
- Автоматический расчет рабочего хода, соответствующего заданному углу гибки.
- Совместимость сгибаемых деталей и инструментов.
- Возможность повторного вызова сохраненных программ.
- Универсальный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на всю длину.
- Механическая система быстрого зажима пуансона типа Amada-Promecam.
- Эргономичная и мобильная панель управления.
- Верхняя гибочная балка с точной настройкой параллельности по многим точкам.
- Пальцы заднего упора, регулируемые с точностью до 0,01 мм.
- Передний суппорт с Т — образным пазом.
- Соответствие нормам безопасности СЕ.
Дополнительная комплектация Ermaksan Power Bend PRO 3100-500
- Контроллер ER 70 или ER 90
- Система контроля заднего упора по осям X1-X2-R1-R2-Z1-Z2 в различной комбинации.
- Компенсация прогиба управляемая вручную или от ЧПУ
- Передняя световая система защиты.
- Передняя лазерная система защиты.
- Пневматическая и гидравлическая системы крепления пуансона.
- Система крепления инструмента Wila
- Передний суппорт на подшипниковых опорах.
- Система охлаждения масла.
- Автоматическая система смазки направляющих.
- Увеличение раскрытия до 1500 мм, глубина зева до 750 мм.
- Специальный инструмент
