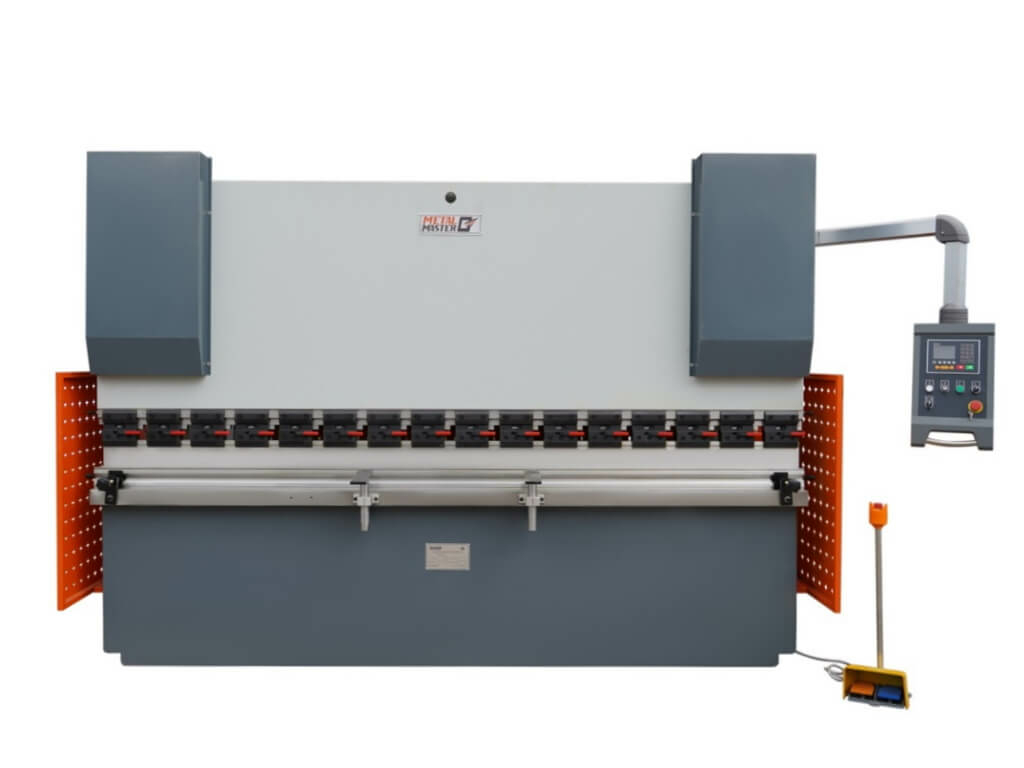

Листогибочный пресс Metal Master HPJ 2563N c ЧПУ E22

Листогибочный пресс Metal Master HPJ 2563N с ЧПУ E22 — это современное и высокоэффективное оборудование для гибки металлических листов, которое широко используется в различных отраслях промышленности. Пресс оснащен числовым программным управлением E22, что обеспечивает высокую точность и производительность при работе с различными типами металлов. Его использование помогает повысить качество гибки, минимизировать количество брака и ускорить производственные процессы.

Назначение

Листогибочный пресс Metal Master HPJ 2563N с ЧПУ E22 предназначен для гибки металлических листов различной толщины и состава. Это оборудование применяется в широком спектре промышленных процессов, включая обработку стали, алюминия и других металлов. Он идеально подходит для использования в производстве деталей, металлоконструкций, а также для изготовления компонентов в машиностроении, строительстве и других отраслях.

Преимущества

• ЧПУ E22: Система числового программного управления E22 обеспечивает точность и удобство в настройке оборудования, что позволяет автоматизировать процесс гибки и снизить количество ошибок.
• Высокая производительность: Пресс работает с высокой скоростью и может обрабатывать большие объемы металла за короткое время, что ускоряет производственные процессы.
• Гибкость и точность: Это оборудование позволяет гибко настраивать параметры работы, что дает возможность точно подгонять оборудование под различные типы и толщины металлов.
• Надежность и долговечность: Пресс отличается высокой износостойкостью и надежностью, что гарантирует долгий срок службы и минимальные затраты на обслуживание.
• Удобство в эксплуатации: Благодаря эргономичному дизайну и интуитивно понятному интерфейсу управления, использование оборудования становится максимально удобным для оператора.

Особенности

• Гибкость регулировок: Пресс позволяет гибко регулировать угол гибки, скорость и другие параметры в зависимости от требований работы с материалами различной толщины и формы.
• Мощная гидравлическая система: Гидравлический привод позволяет достигать высокой точности и стабильности в процессе гибки, обеспечивая качественные результаты даже при работе с толстыми металлическими листами.
• Интерфейс управления: Система ЧПУ E22 позволяет легко программировать и управлять процессом гибки, обеспечивая высокую степень автоматизации и минимальные затраты времени на настройку оборудования.
• Современная конструкция: Оборудование отличается прочной и стабильной конструкцией, что позволяет эффективно работать даже при интенсивной эксплуатации.

Сферы применения

Листогибочный пресс Metal Master HPJ 2563N с ЧПУ E22 находит широкое применение в различных отраслях, таких как:

• Машиностроение: Изготовление деталей и компонентов для машиностроения, включая корпуса, кронштейны, рамы и другие элементы.
• Строительство: Производство металлических конструкций для строительства, таких как балки, колонны, металлопрофили, а также элементы для каркасных зданий.
• Металлообработка: Обработка металлических листов для создания различных изделий, включая стеллажи, перегородки, части оборудования и другие элементы.
• Автомобильная промышленность: Используется для производства компонентов автомобилей, таких как кузовные части, рамы, элементы подвески и другие металлические компоненты.
• Производство металлоконструкций: Пресс идеально подходит для изготовления различных металлоконструкций, включая элементы для крыши, фасадов, дверей, окон и других строительно-монтажных элементов.

Листогибочный пресс HPJ 2563N c ЧПУ E22 Основные технические характеристики

Особенности

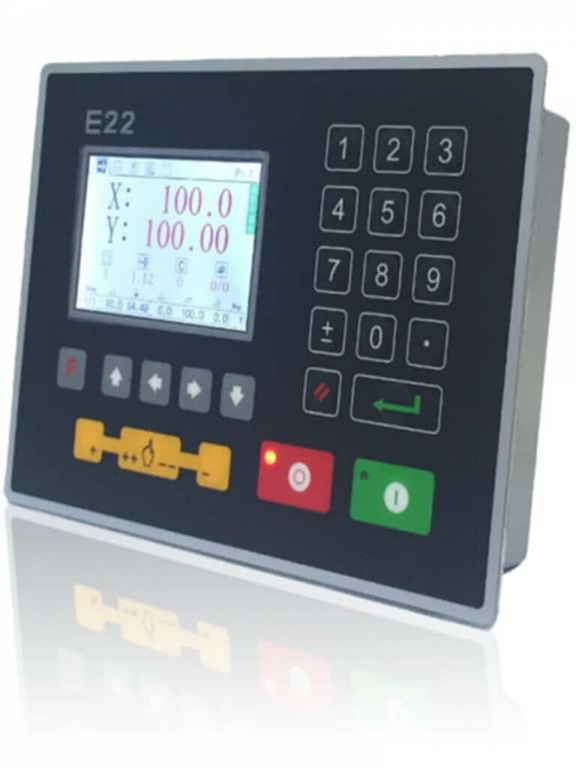

	Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям. Система ЧПУ E22 имеет: Программирование угла гиба в градусах; Управление осями с точностью 0,1 мм; Библиотека инструментальной оснастки; Память 30 программ: в каждой программе до 15 рабочих шагов; Возможность корректировки угла гибки; Работа в метрической и дюймовой системах. Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

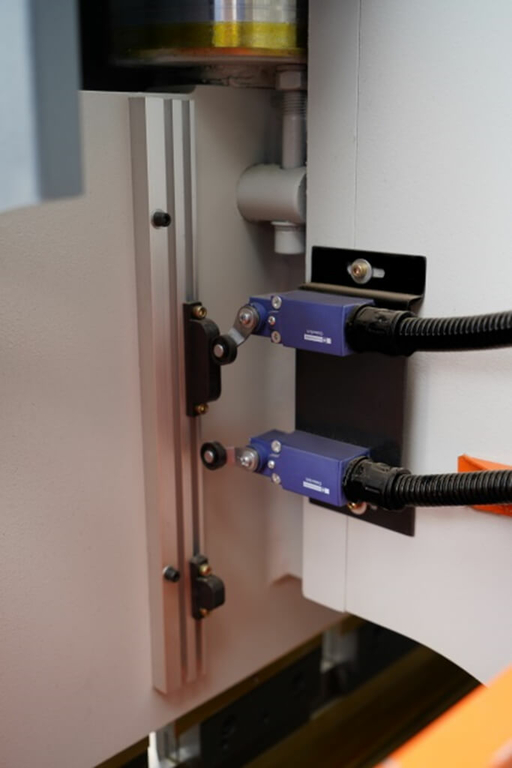

	Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.
	Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.
	Концевой выключатель безопасности Отключает питание станка в случае открытия задней стенки.

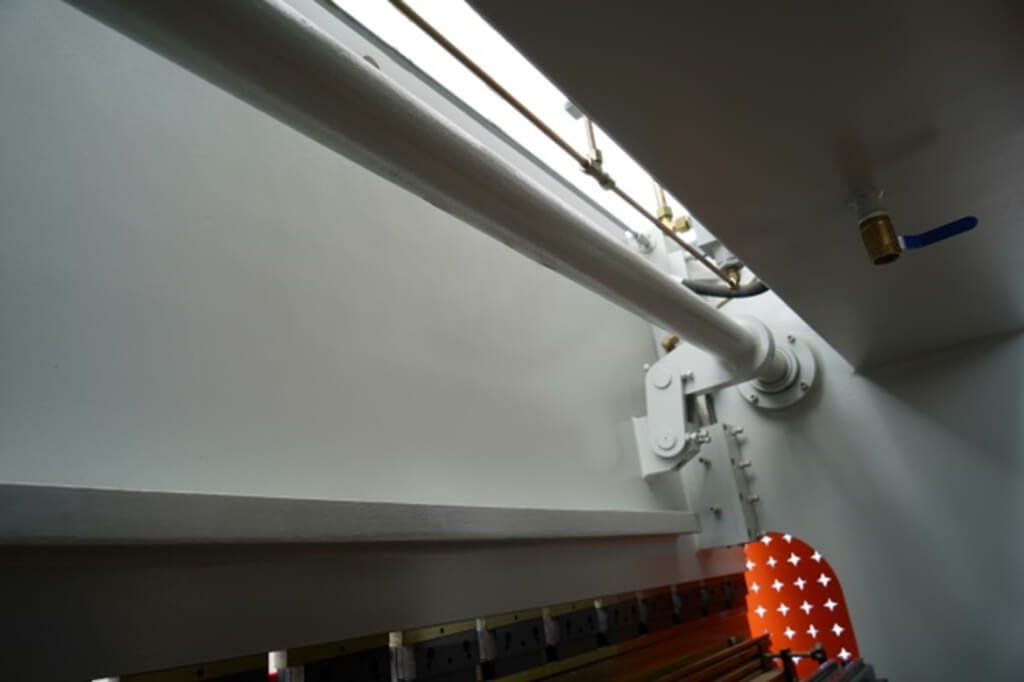

	Синхронизация работы цилиндров через торсионный вал.

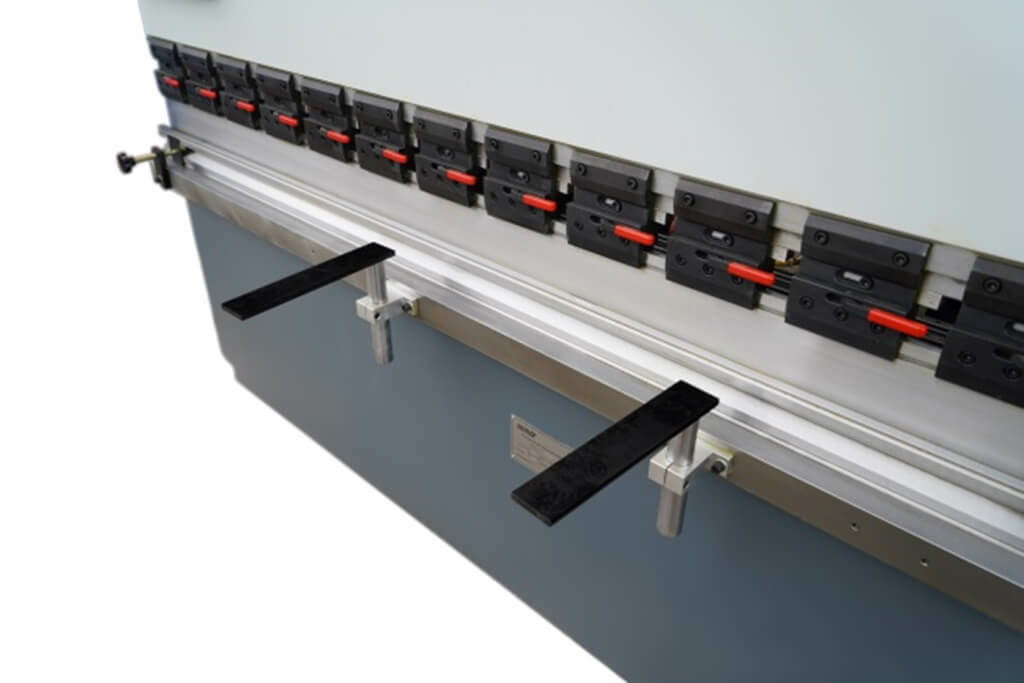

	T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

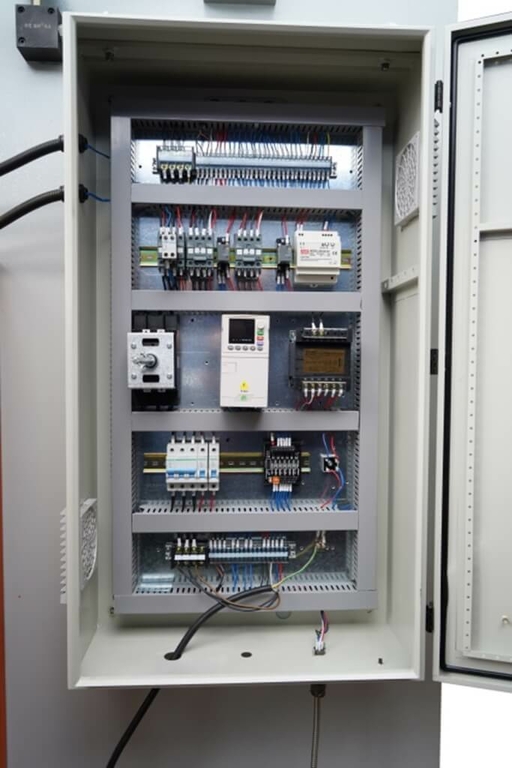

	Электро-шкаф Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

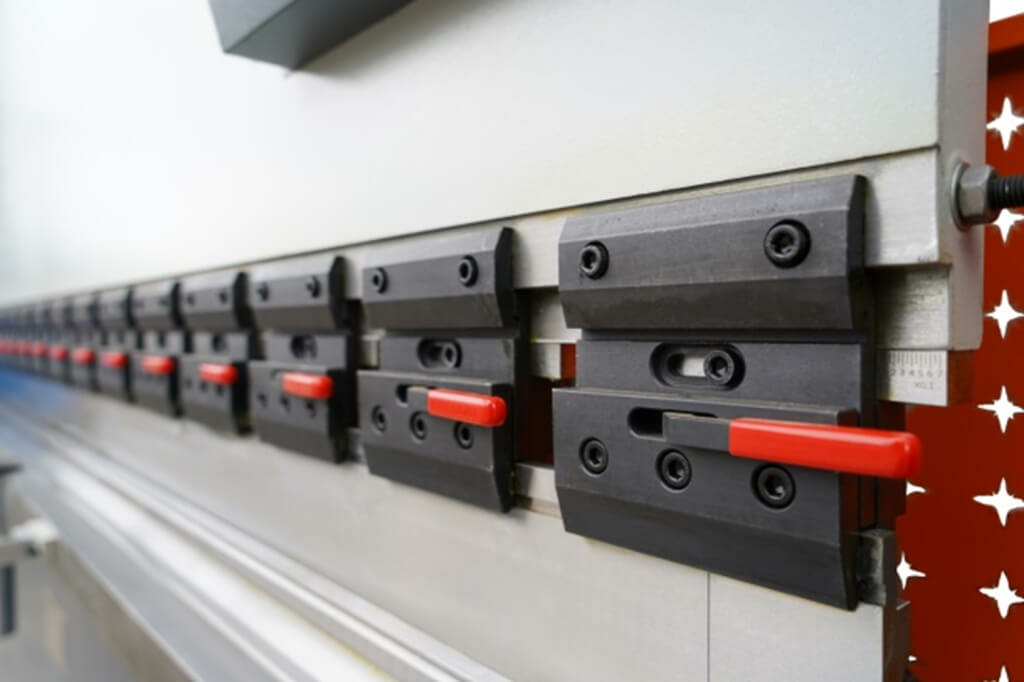

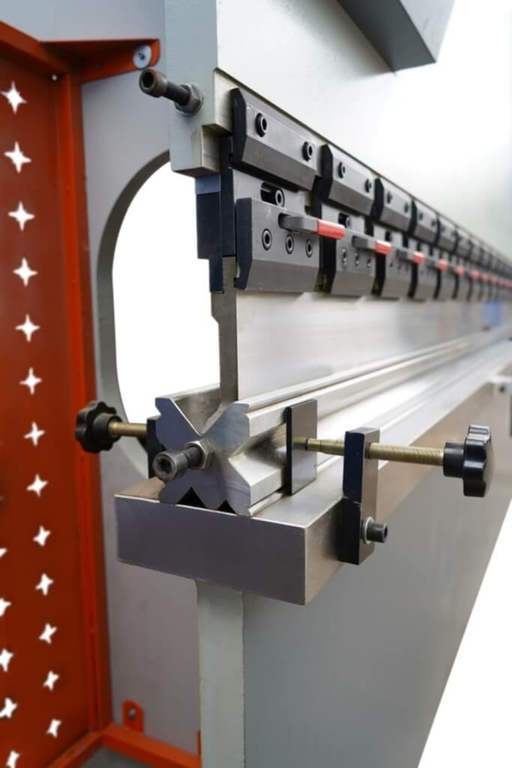

	Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

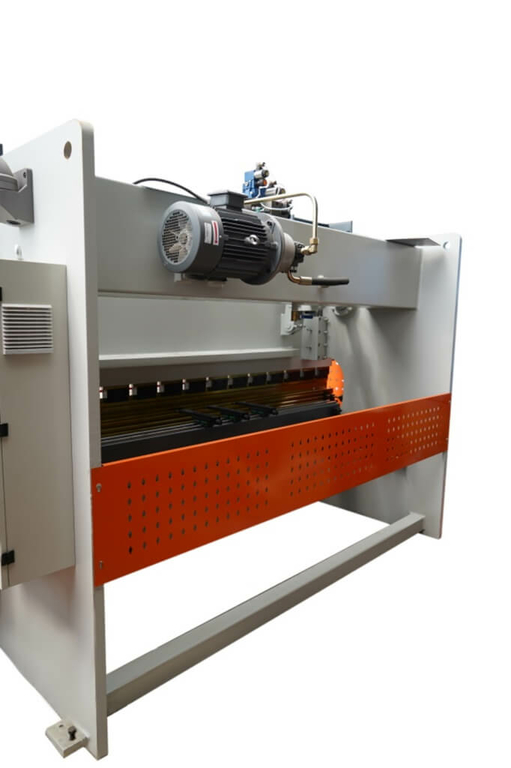

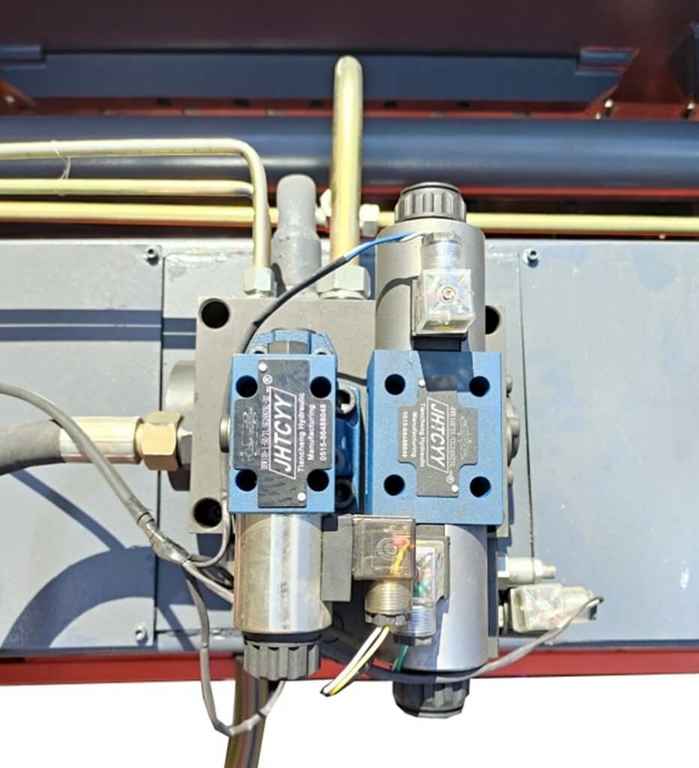

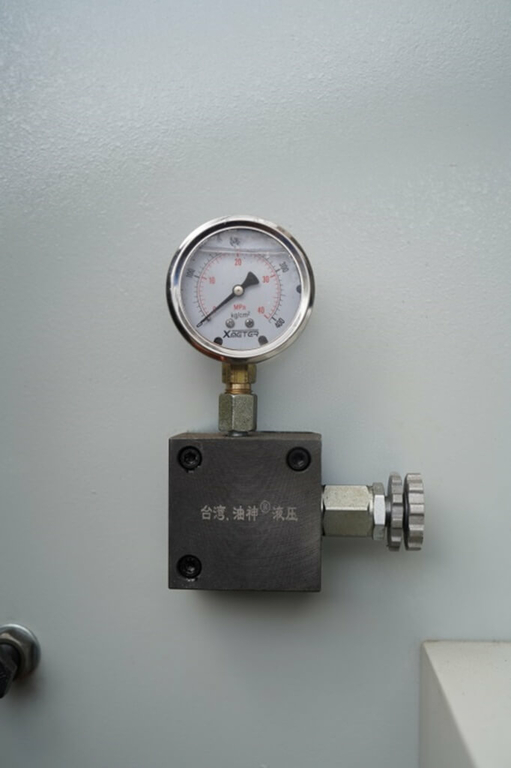

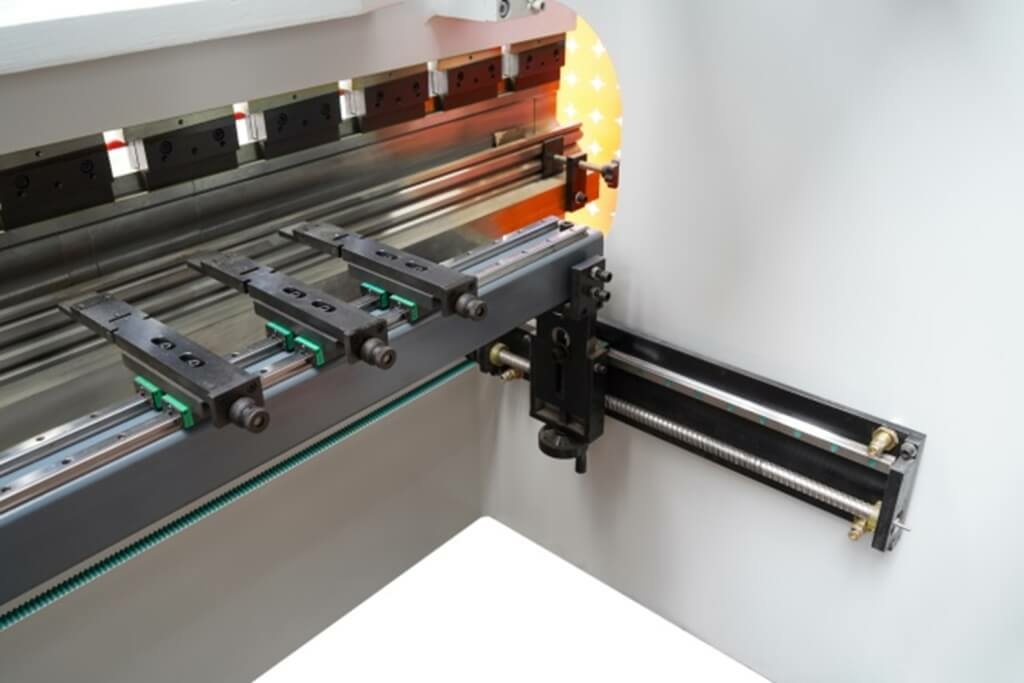

	Гидравлическая система Bosch-Rexroth (Германия) Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка. Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью. Станок оснащен двухосевым ЧПУ Estun E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи. Непосредственное управление приводами по осям производится частотным преобразователем.

• Модель HPJ 2563 N c ЧПУ E22
