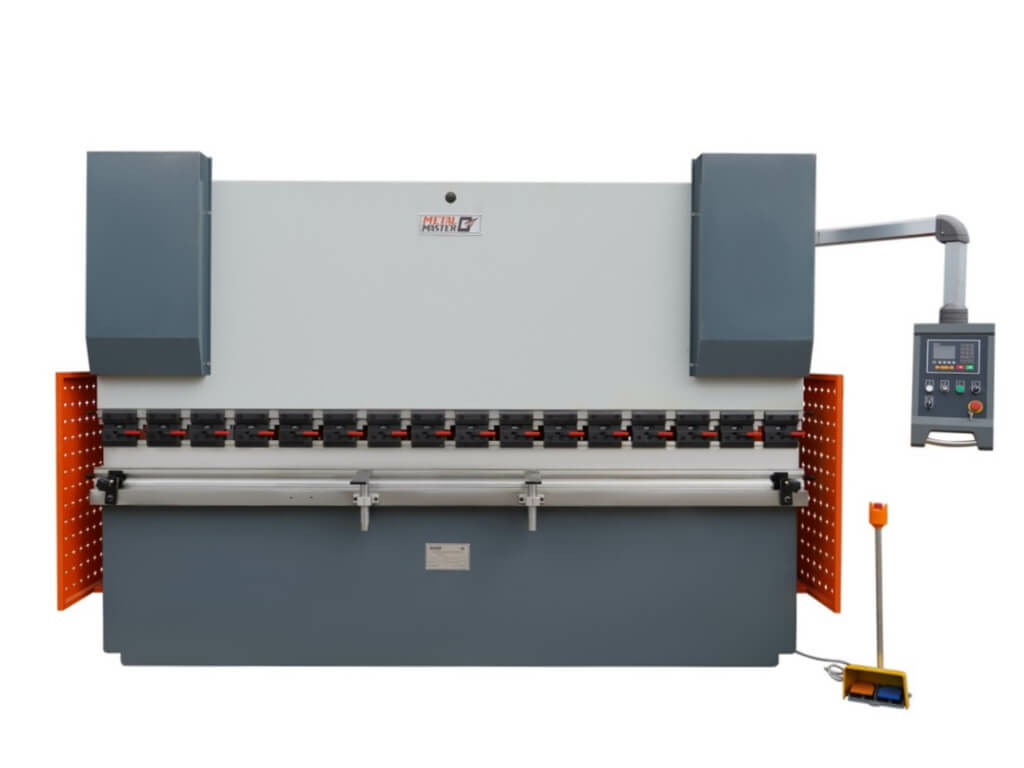

Листогибочный пресс Metal Master HPJ 32100 N c ЧПУ E22

Листогибочный пресс Metal Master HPJ 32100 N с ЧПУ E22 — это высокотехнологичное оборудование, предназначенное для точной и эффективной гибки металлических листов различных типов и толщин. Он оснащен современным числовым программным управлением (ЧПУ), что позволяет значительно повысить точность и производительность работы, а также обеспечивать высокую гибкость в выполнении сложных задач. Этот пресс идеально подходит для использования в различных отраслях, таких как машиностроение, строительство и металлообработка.

Назначение

Листогибочный пресс Metal Master HPJ 32100 N с ЧПУ E22 используется для гибки металлических листов с высокой точностью. Оборудование идеально подходит для производства деталей и конструкций, требующих высококачественной обработки, таких как корпуса, рамки, металлические профили и другие изделия. Он широко применяется в машиностроении, строительстве, а также в производстве металлоконструкций и металлических компонентов для различных отраслей промышленности.

Преимущества

• ЧПУ E22: Оснащен современным ЧПУ, которое позволяет точно настроить параметры гибки и оптимизировать производственный процесс, минимизируя человеческий фактор и увеличивая точность обработки.
• Высокая производительность: В листогибочном прессе используется мощный гидравлический механизм, который обеспечивает быструю и эффективную работу даже с толщинами металлов до 10 мм, ускоряя производственный процесс.
• Многофункциональность: Пресс может обрабатывать различные материалы, включая сталь, алюминий и другие металлы, что делает его универсальным решением для различных типов производства.
• Удобство эксплуатации: Листогибочный пресс имеет интуитивно понятный интерфейс для управления, что облегчает настройку и эксплуатацию оборудования, даже для неопытных пользователей.
• Прочная и долговечная конструкция: Металлический корпус и высококачественные компоненты обеспечивают долгосрочную эксплуатацию оборудования без значительных затрат на обслуживание.

Особенности

• Числовое программное управление: ЧПУ E22 предоставляет широкие возможности для программирования сложных операций гибки и последующего их выполнения без необходимости ручного вмешательства.
• Гибкость настройки: Листогибочный пресс оснащен возможностью регулировки угла гибки, скорости и силы давления, что позволяет обрабатывать материалы различных толщин и характеристик с точностью до миллиметра.
• Мощный гидравлический привод: Использование гидравлической системы позволяет достичь высокой точности в гибке при больших нагрузках, что особенно важно для работы с толстыми листами металла.
• Долговечность и надежность: Пресс спроектирован с учетом максимальной надежности и долговечности, что минимизирует потребность в ремонте и обеспечивает бесперебойную работу в течение долгого времени.
• Эргономичность: Удобное расположение элементов управления, а также наличие системы безопасности делают использование оборудования комфортным и безопасным для операторов.

Сферы применения

Листогибочный пресс Metal Master HPJ 32100 N с ЧПУ E22 находит широкое применение в различных отраслях, включая:

• Машиностроение: Обработка металлических листов для производства деталей и конструкций для машин и механизмов, включая корпуса, рамы, крышки и другие элементы.
• Строительство: Изготовление металлических профилей, каркасов, элементов для строительных конструкций, включая балки, колонны и каркасные системы.
• Металлообработка: Гибка и обработка различных типов металлов для производства комплектующих и частей для промышленного оборудования.
• Производство металлоконструкций: Пресс применяется для гибки металлических листов для создания различных металлоконструкций, включая стеллажи, перегородки, двери и другие элементы.
• Энергетика: Изготовление и обработка элементов, используемых в энергетическом оборудовании, таких как крышки, корпуса и элементы защиты для энергетических установок.

Листогибочный пресс HPJ 32100 N c ЧПУ E22 Основные технические характеристики

Особенности

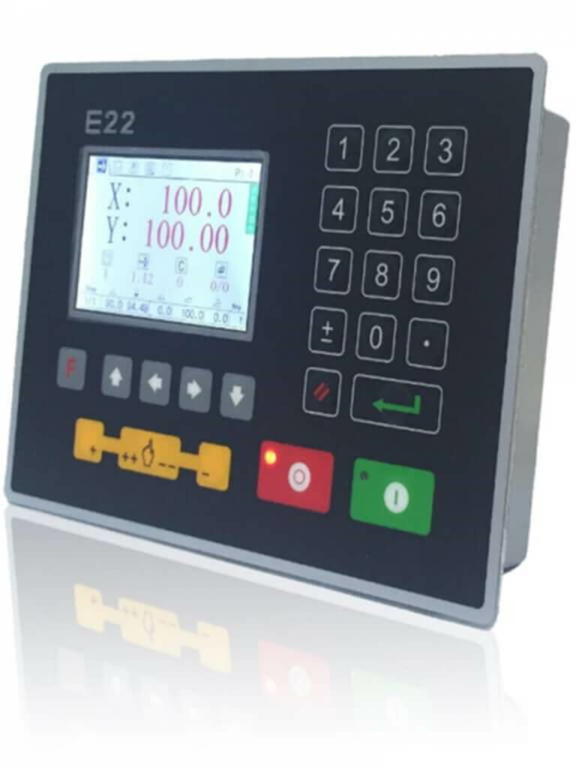

	Панель управления Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен ЧПУ E22 на котором отображаются заданные и текущие положения рабочих органов по осям. Система ЧПУ E22 имеет: Программирование угла гиба в градусах; Управление осями с точностью 0,1 мм; Библиотека инструментальной оснастки; Память 30 программ: в каждой программе до 15 рабочих шагов; Возможность корректировки угла гибки; Работа в метрической и дюймовой системах. Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

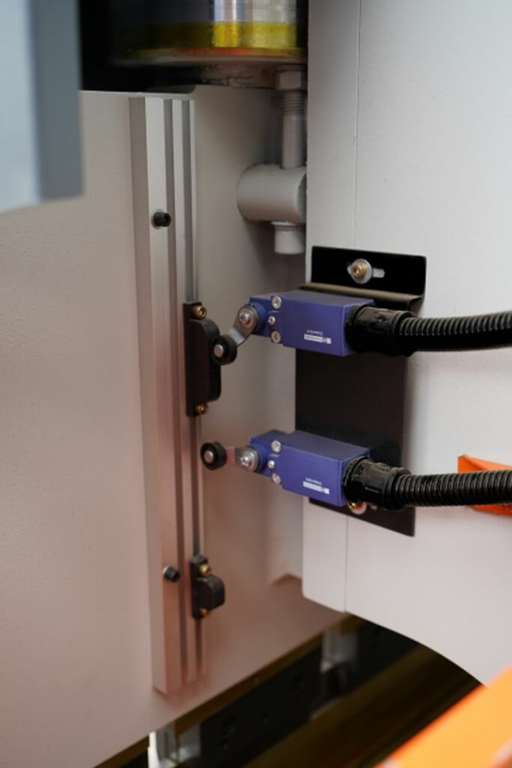

	Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.
	Защита задней стенки Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.
	Концевой выключатель безопасности Отключает питание станка в случае открытия задней стенки.

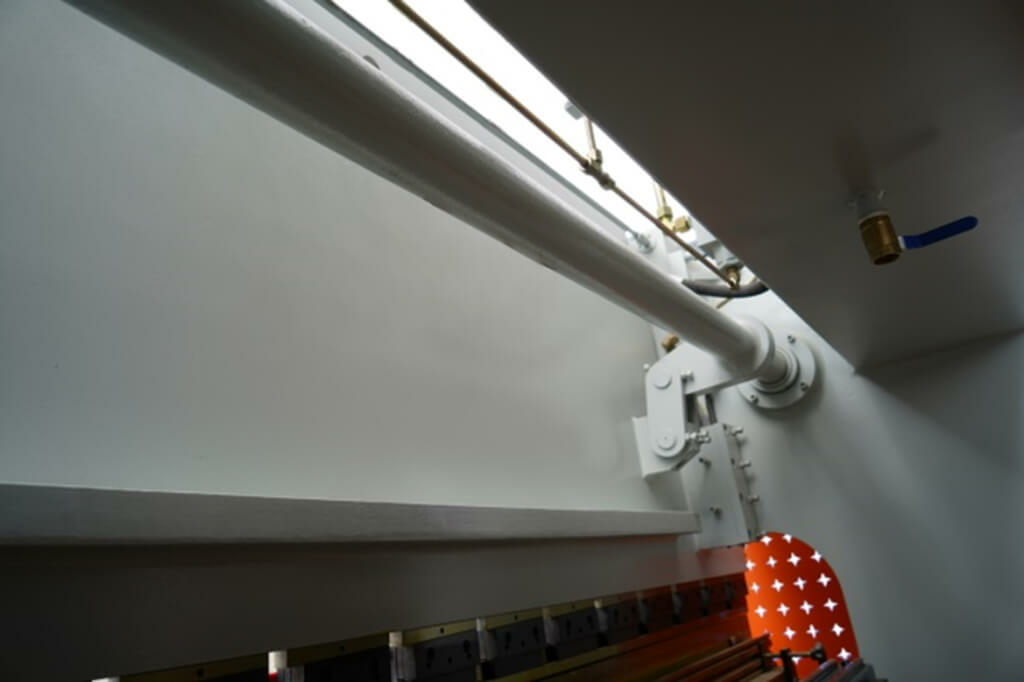

	Синхронизация работы цилиндров через торсионный вал.

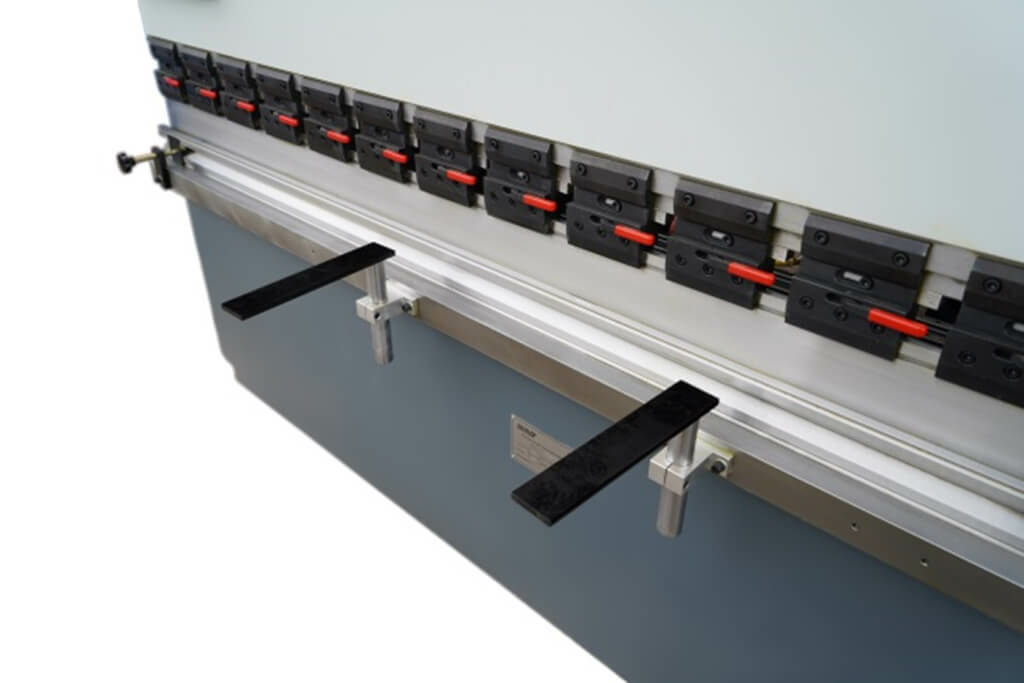

	T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

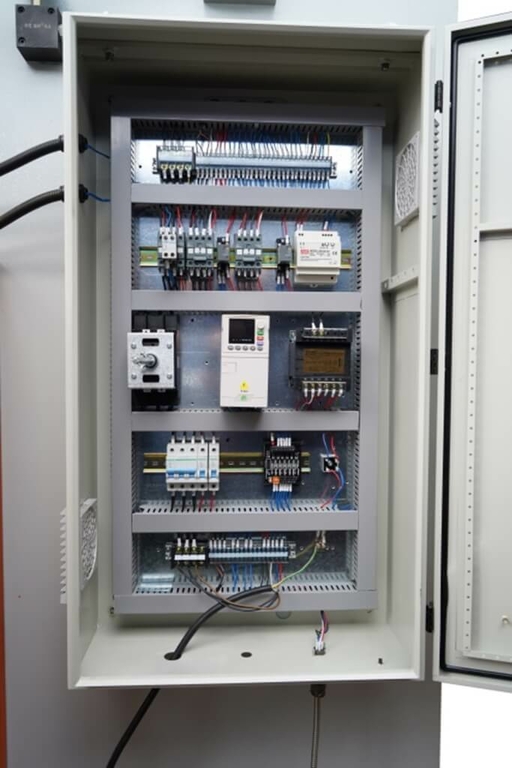

	Электро-шкаф Служит для размещения электрооборудования станка. В станках серии HPJ-K используется электрооборудование компаний Siemens и Schneider Electric.

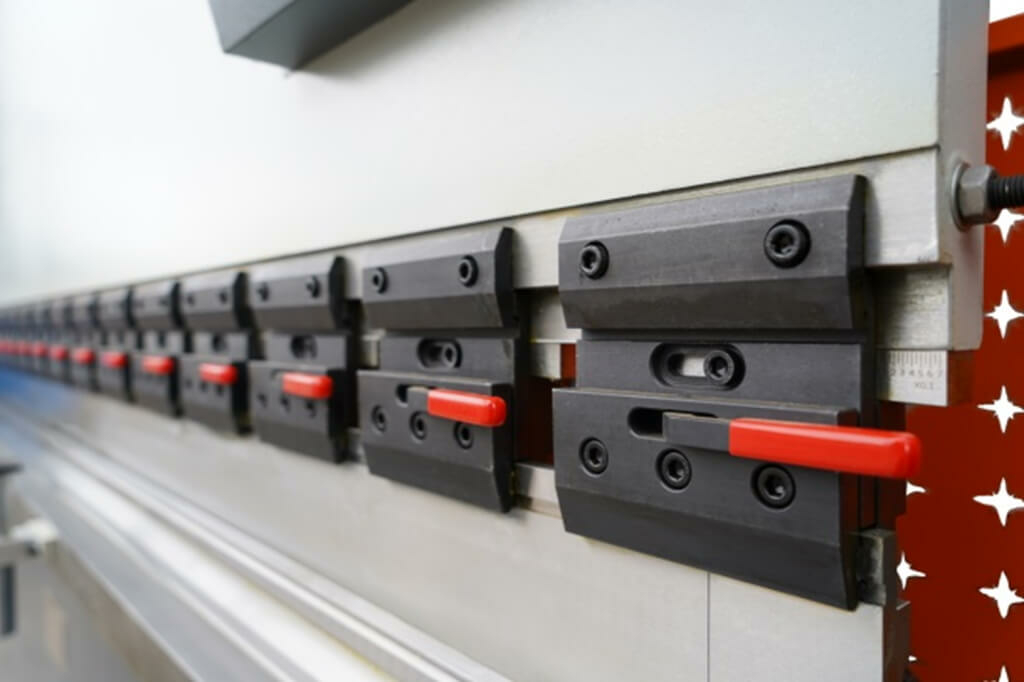

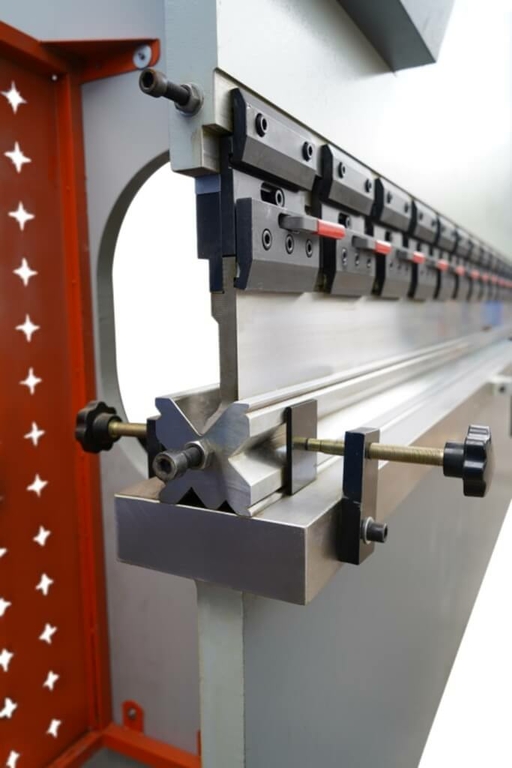

	Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

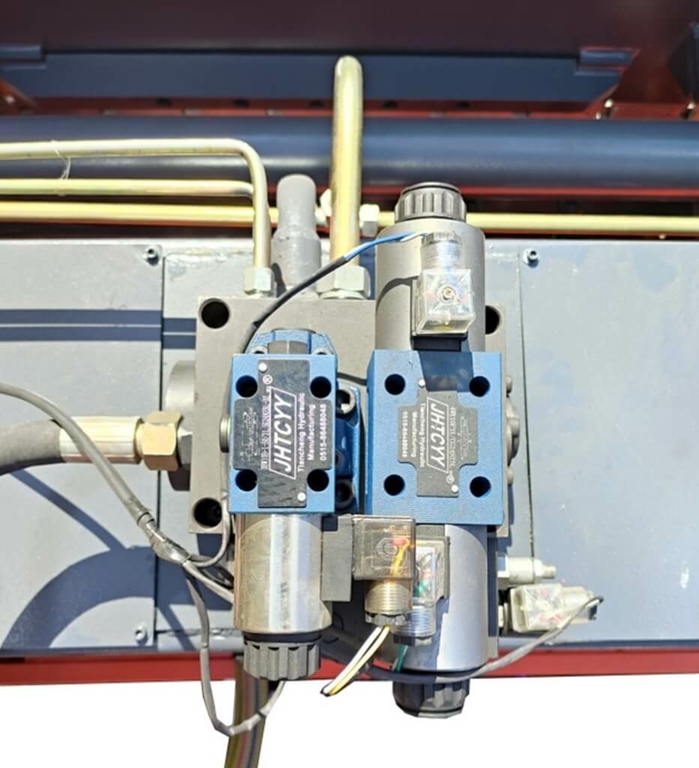

	Гидравлическая система Bosch-Rexroth (Германия) Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка. Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью. Станок оснащен двухосевым ЧПУ Estun E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи. Непосредственное управление приводами по осям производится частотным преобразователем.

• Модель HPJ 32100 N c ЧПУ E22
