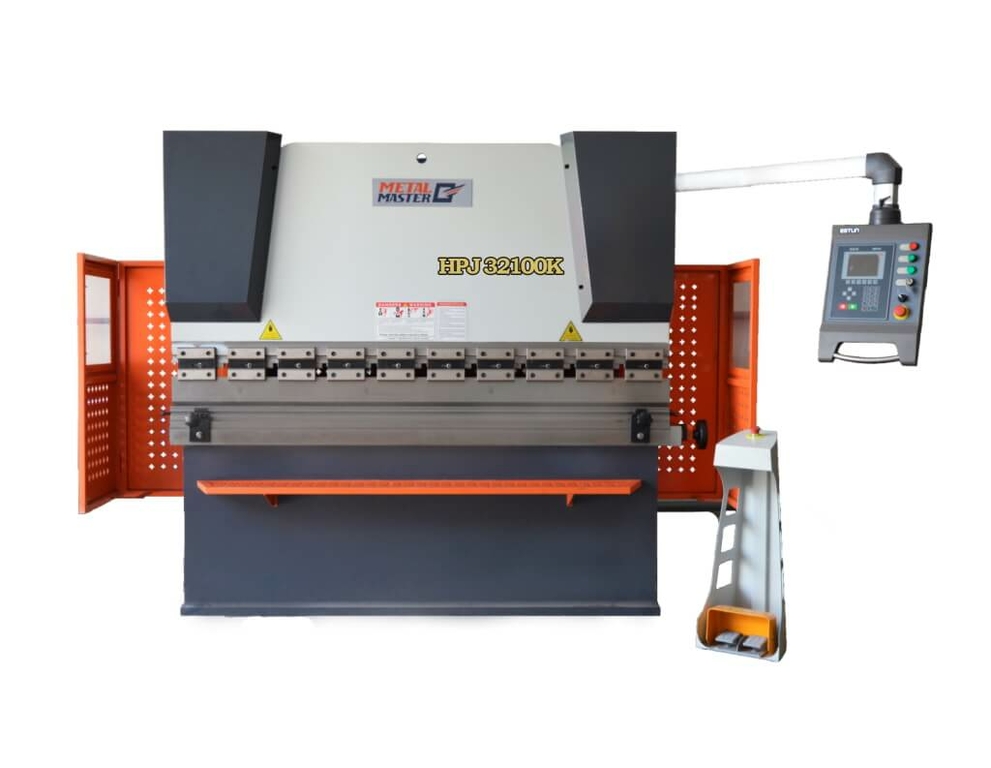

Листогибочный пресс Metal Master HPJ 32100M с ЧПУ E22

Листогибочный пресс Metal Master HPJ 32100M с ЧПУ E22 — это высококачественное оборудование, предназначенное для выполнения операций по гибке металлических листов с высокой точностью. С использованием передовых технологий и оснащенное системой ЧПУ, этот станок обеспечивает оптимальные результаты в самых различных областях производства.

Назначение

Листогибочный пресс Metal Master HPJ 32100M с ЧПУ E22 предназначен для гибки металлических листов, таких как сталь, алюминий, медь и их сплавы. Это оборудование применяется в металлургической и машиностроительной промышленности, а также на предприятиях по производству металлических конструкций и деталей.

Преимущества

• Высокая точность: Система ЧПУ E22 гарантирует точность гибки, позволяя работать с сложными и многогранными задачами, обеспечивая четкость углов и форму изделия.
• Увеличенная производительность: Оборудование позволяет выполнить гибку с высокой скоростью, что значительно увеличивает производительность труда на предприятии.
• Широкий диапазон регулировок: Листогибочный пресс позволяет регулировать угол гибки, длину и глубину, что делает его универсальным в применении для различных материалов и толщины.
• Пользовательский интерфейс: ЧПУ E22 оснащена удобным интерфейсом для настройки параметров работы, что упрощает управление станком и повышает точность выполнения операций.
• Надежность и долговечность: Использование высококачественных материалов и компонентов гарантирует долгий срок службы станка, даже при интенсивной эксплуатации.

Особенности

• Мощная система ЧПУ E22: Пресс оснащен системой числового программного управления, которая обеспечивает точность и автоматизацию рабочих процессов.
• Прочные компоненты: Листогибочный пресс Metal Master HPJ 32100M выполнен из прочных материалов, что способствует долговечности оборудования и снижению потребности в частом обслуживании.
• Гибкость настроек: Пресс предлагает широкий диапазон возможных настроек, что позволяет работать с различными размерами и типами материалов, включая толстые металлы и сложные формы.
• Высокая энергоэффективность: Станок спроектирован таким образом, чтобы минимизировать потребление энергии, что снижает эксплуатационные расходы.

Сферы применения

Листогибочный пресс Metal Master HPJ 32100M с ЧПУ E22 используется в различных отраслях, включая:

• Металлообработка: Пресс идеально подходит для создания деталей и конструкций из металла, таких как металлические корпуса, рамы, элементы для монтажа и сборки.
• Строительство: Оборудование широко используется для производства элементов каркасов, лестничных пролетов, строительных обрамлений и других конструкций.
• Производство автомобилей: Используется для гибки и формирования металлических частей автомобилей, таких как каркасные детали, крышки, элементы кузова и другие компоненты.
• Судостроение: Пресс применяется в производстве металлических деталей для судов, включая листовые элементы, которые подвергаются гибке для формирования корпуса судна.
• Энергетическая промышленность: Пресс используется для гибки листового металла в производстве энергетического оборудования, включая теплообменники, трубопроводные системы и прочие компоненты.

Листогибочные прессы серии HPJ Sensor имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений.

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен двухосевым ЧПУ E22 с сенсорным экраном. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.

Профили, получаемые при использовании листогиба:

ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА METALMASTER HPJ

• Оптимальное сочетание цены и качества
  Недорогой и надежный станок для выполнения широкого круга работ с высокой повторяемостью изделий.
• Широкий спектр функциональных характеристик
  Большой выбор размеров и функций позволяет выполнить практически любые требования производства.
• Высокая производительность
  Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции гибки с высокой скоростью.
• Надежность и износостойкость конструкции
  Конструкция пресса сделана из стальных плит, прошедших термическую обработку для снятия напряжения.
• Точность и простота настройки на работу с необходимой толщиной листа
  Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа.
• Простота в использовании
  На фронтальной части расположены кронштейны поддержки листа облегчающие точное расположение листа на матрице.
  Большой просвет между плитами и большая рабочая поверхность обеспечивает оптимальное выполнение работы по всей рабочей длине.
• Безопасность
  Наличие бокового и заднего защитного ограждения обеспечивает защиту от несанкционированного доступа людей в опасную зону.

Листогибочный пресс Metal Master HPJ 32100M с ЧПУ E22 Основные технические характеристики

Особенности

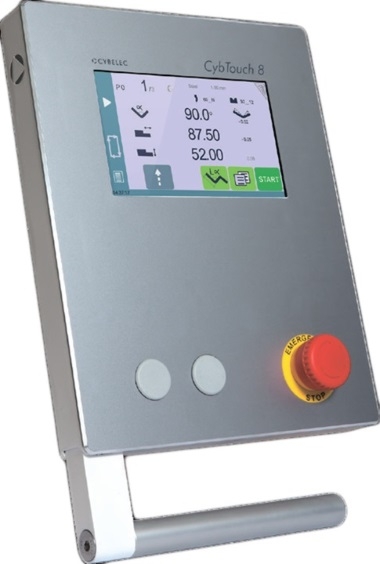

	Система ЧПУ E22 с сенсорным экраном имеет: Программирование угла гиба в градусах; 7-дюймовый цветной ЖК-экран, сенсорное управление, простой интерфейс и удобная эксплуатация; Управление осями с точностью 0,1 мм; Библиотека инструментальной оснастки; Память 40 программ: в каждой программе до 25 рабочих шагов; Возможность корректировки угла гибки; Работа в метрической и дюймовой системах. Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

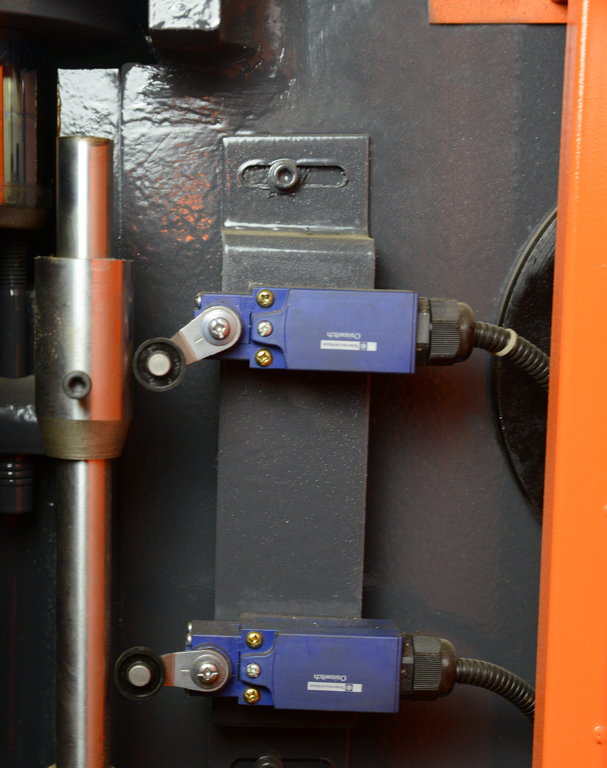

	Штанга положений подвижной траверсы При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

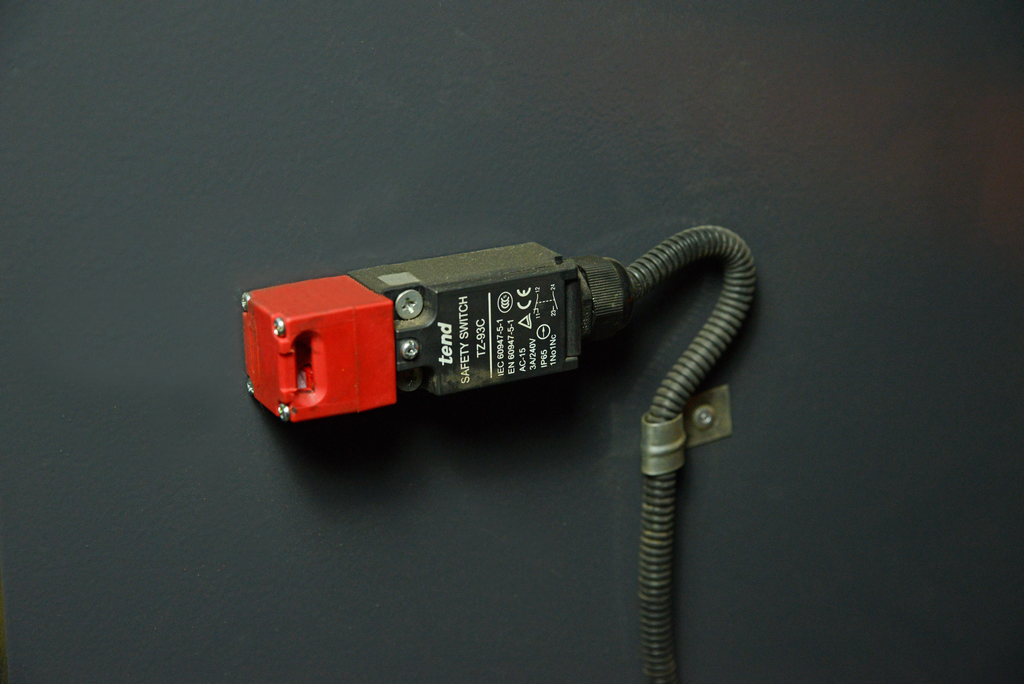

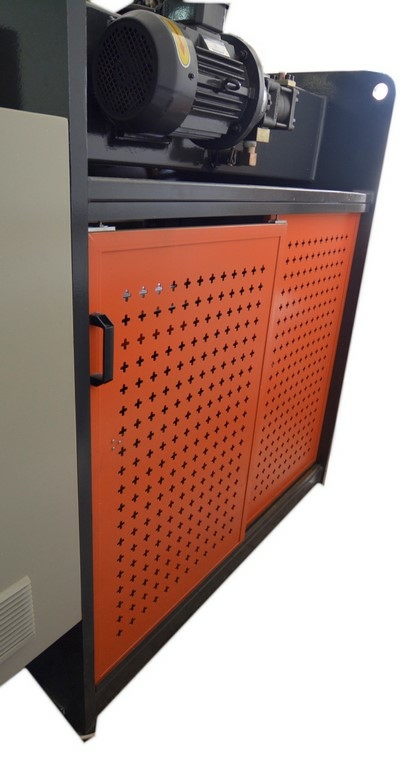

	Защита задней стенки с концевым выключателем Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.
	Синхронизация работы цилиндров через торсионный вал.
	Станок оснащен сегментным верхним инструментом. Размеры сегментов: 1000мм + 700мм + 500мм + 165мм + 835мм (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100)

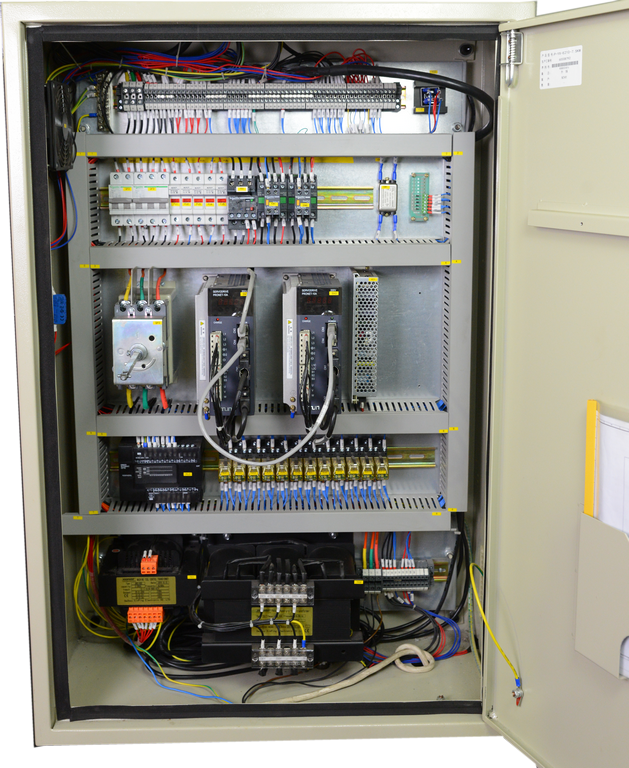

	Электро-шкаф Служит для размещения электрооборудования станка. В станках серии HPJ Sensor используется электрооборудование компаний Schneider Electric.

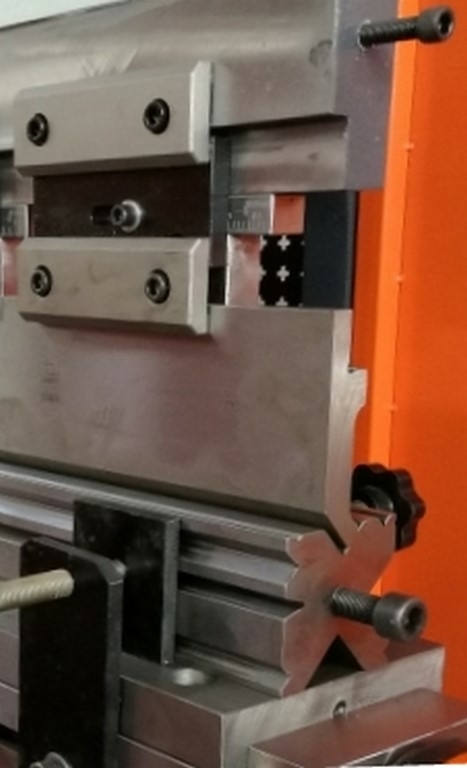

	Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

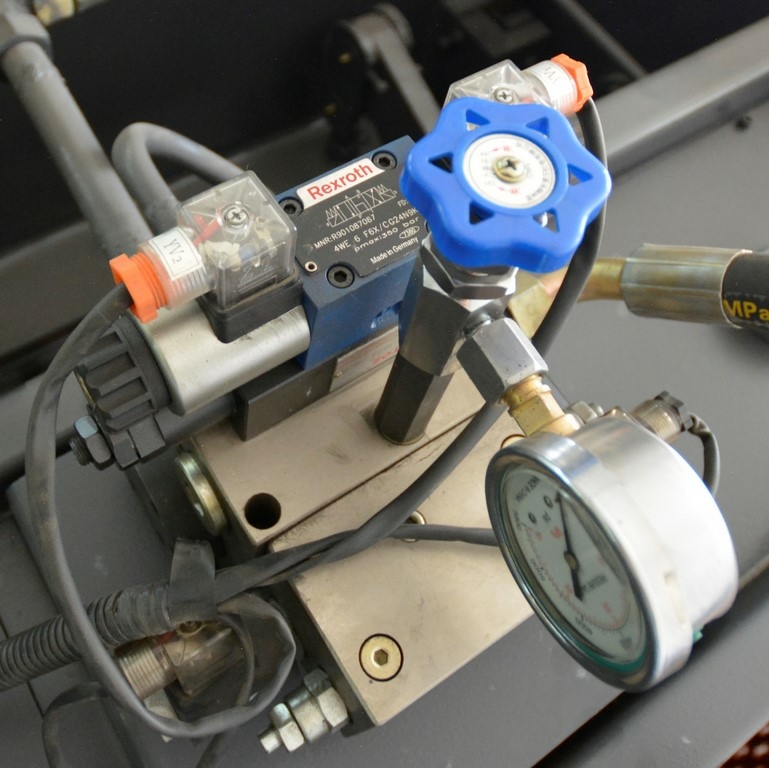

	Гидравлическая система бренда Rexroth расположена на верхней части станка

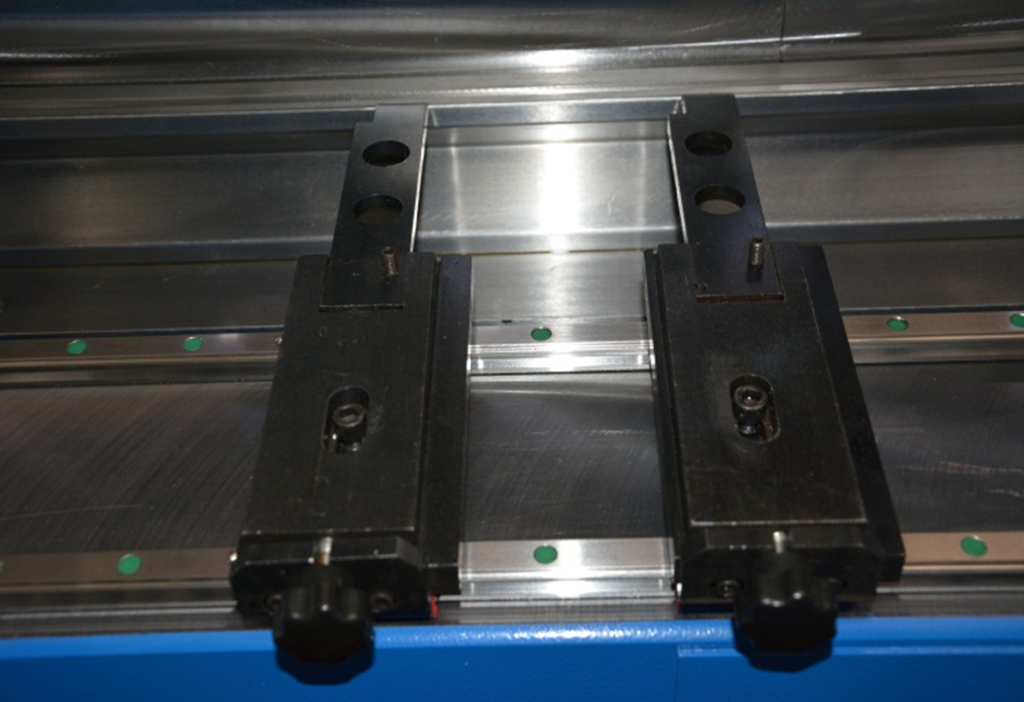

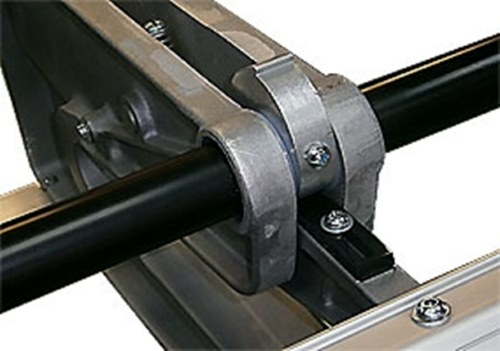

	Задний упор с линейными направляющими. Высокая точность базирования. Не требуется калибровка упора при перемещении пальцев.
	Манометр и регулятор усилия пресса Позволяет точно настраивать пресс на работу с необходимой толщиной листа.
	Быстросъёмный инструмент Быстросъемный инструмент в разы ускоряет процесс смены инструмента. Дополнительные опции:

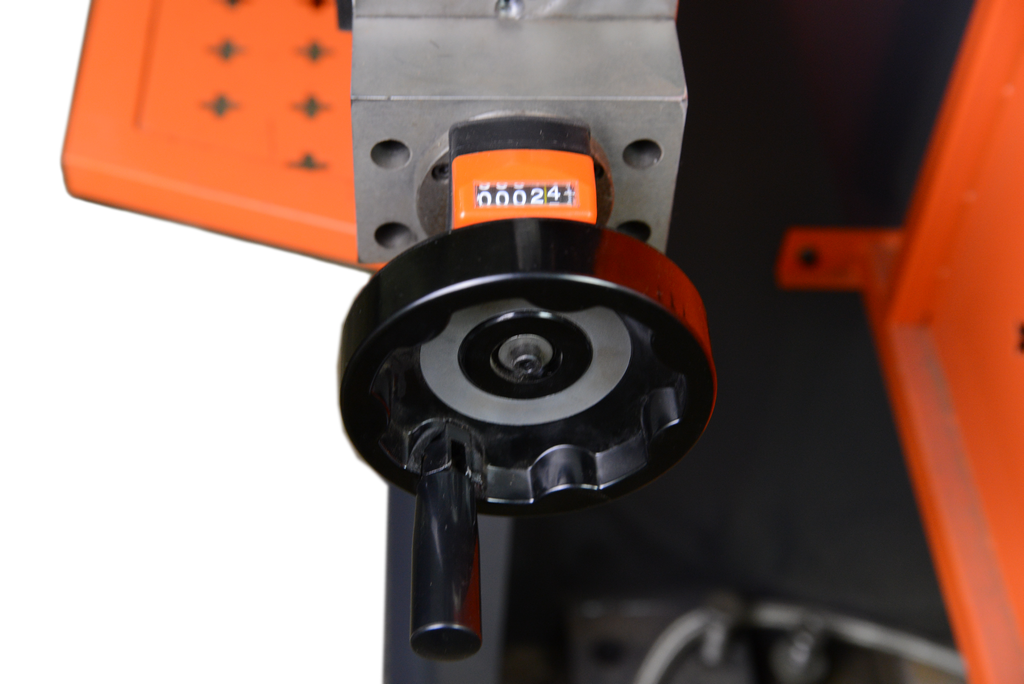

	Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибке изделия с большим усилием и/или большой длины.

• Модель HPJ 32100m
