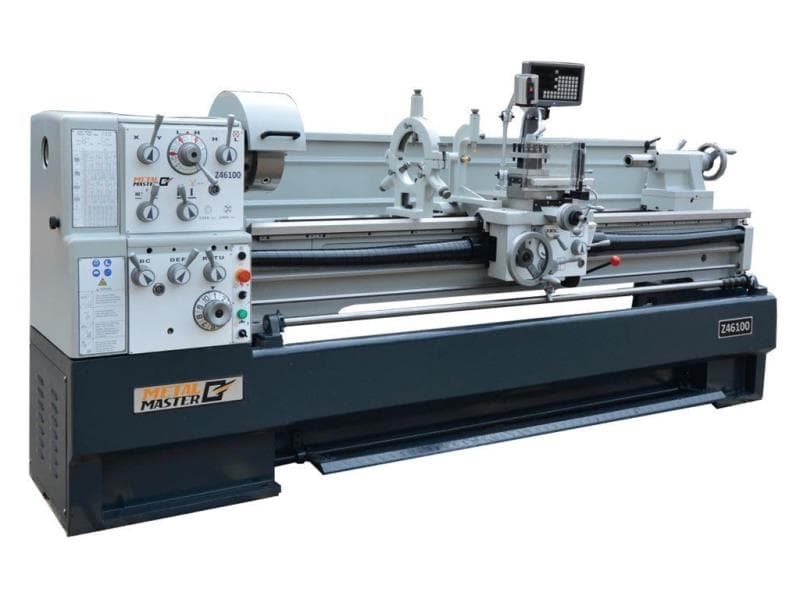

Универсальный токарно-винорезный станок Metal Master Z46100
Код товара: 20899
Преимущества универсального токарно-винорезного станка Metal Master Z46100
- Высокая производительность и точность обработки
- Надежность и долговечность
- Простота в использовании и обслуживании
- Широкий диапазон настроек для различных видов обработки
Особенности токарно-винорезного станка metal master z46100
- Мощный электродвигатель для эффективной работы
- Интегрированный ЧПУ для точного управления процессом обработки
- Различные насадки и приспособления для разнообразных операций
- Прочная конструкция из высококачественных материалов
Назначение универсального токарно-винорезного станка metal master z46100
Токарно-винорезный станок Metal Master Z46100 предназначен для точной и эффективной обработки металлических деталей. Он идеально подходит для производственных предприятий, мастерских и станкостроительных цехов.
Сферы применения токарно-винорезного станка metal master z46100
- Машиностроение
- Авиационная промышленность
- Автомобильное производство
- Энергетика
Универсальный токарно-винорезный станок Metal Master Z46100 обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н». Это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
Описание универсального токарно-винорезного станка metal master z46100
- Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес.
- В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.
- Metal Master Z46100 – это универсальный токарно-винторезный станок, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических, дюймовых, модельных и питчевых резьб.
Технические характеристики токарного станка metal master z46100
| Характеристика | Значение |
| Модель | Z46100 |
| Макс. диаметр над станиной | Ø 460 мм |
| Макс. диаметр над выемкой в станине | Ø 690 мм |
| Макс. диаметр над поперечными салазками | Ø 270 мм |
| Ширина станины | 300 мм |
| Расстояние между центрами | 1000 мм |
| Диаметр отверстия шпинделя | 58 мм |
| Количество передч | 12 |
| Диапазон скоростей шпинделя | 25-2000 об/мин |
| Конус отверстия шпинделя | MT6 |
| Конус шпинделя задней бабки | MT 4 |
| Торец шпинделя | D1-6 |
| Макс. ход поперечных салазок | 285 мм |
| Макс. ход верхней салазки | 128 мм |
| Макс. ход шпинделя задней бабки | 130 мм |
| Диаметр сквозного отверстия задней бабки | 60 мм |
| Максимальная сечение резца | 25х25 мм |
| Автоматическая продольная подача | 0,031-1,7 мм/об (42 тип) |
| Автоматическая поперечная подача | 0,014-0,784 мм/об (42 тип) |
| Диапазон нарезаемых метрических резьб | 0.1-14 мм/об (41 тип) |
| Диапазон нарезаемых дюймовых резьб | 2-112 ниток/дюйм (60 типов) |
| Диапазон нарезаемых модульных резьб | 0.1-7 МР (34 тип) |
| Диапазон нарезаемых питчевых резьб | 4-112 DP (50 типов) |
| Мощность двигателя | 5,5 кВт |
| Напряжение питания | 380 В, 50 Гц |
| Габаритные размеры (дхшхв) | 2250x1120x1620 мм |
| Габаритные размеры станка (дхшхв) | 2200х1080х1340 мм |
| Вес нетто/брутто | 1645/1910 кг |
Дополнительные характеристики:
- Автоматическая продольная подача - 0.031-1.7 мм/об (42 типа);
- Автоматическая поперечная подача - 0.014-0.784 мм/об (42 типа);
- Диапазон нарезаемых метрических резьб - 0.1-14 мм/об (41 тип);
- Диапазон нарезаемых дюймовых резьб - 2-112 ниток/дюйм (60 типов);
- Диапазон нарезаемых модульных резьб - 0.1-7 МР (34 типа);
- Диапазон нарезаемых питчевых резьб - 4-112 DP (50 типов);
- Торец шпинделя - D1-6.
 |
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н» |
 |

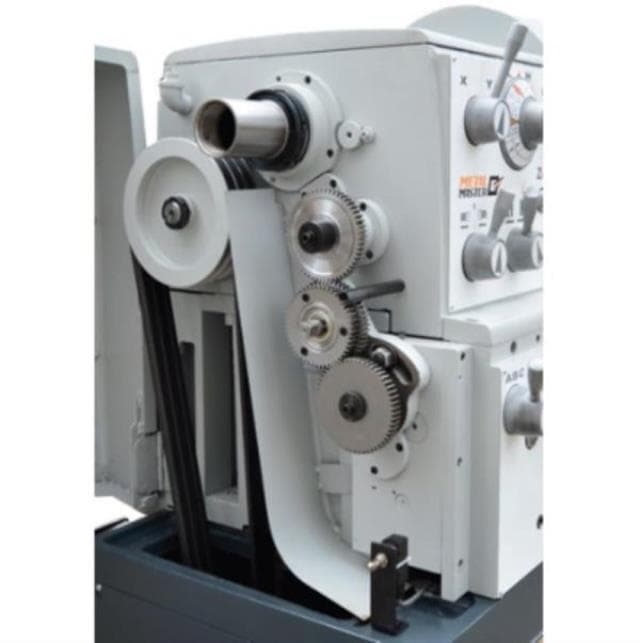

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. |

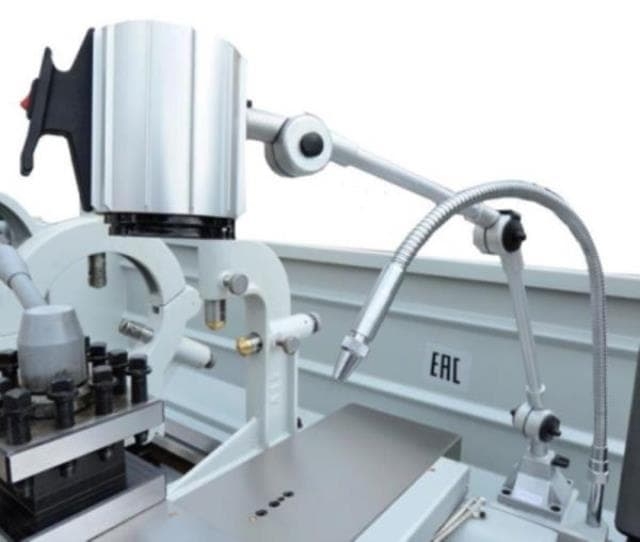

В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения.
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта.

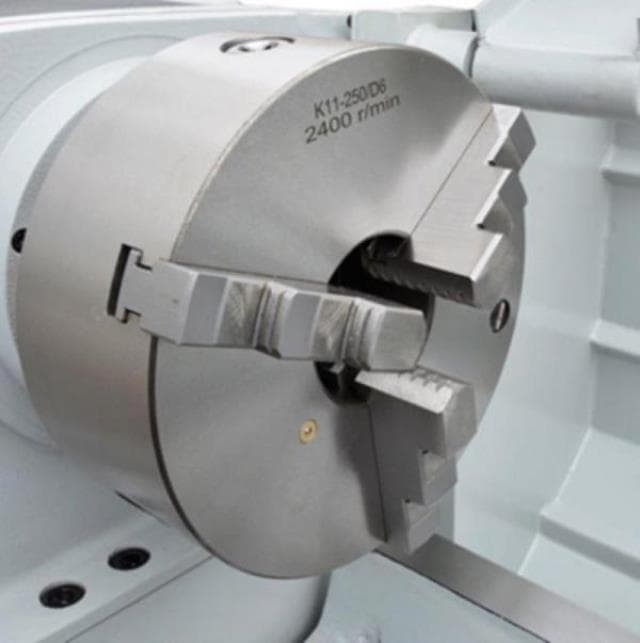

Модель оснащена трехкулачковым патроном диаметром 250 мм с обратными кулачками в комплекте.

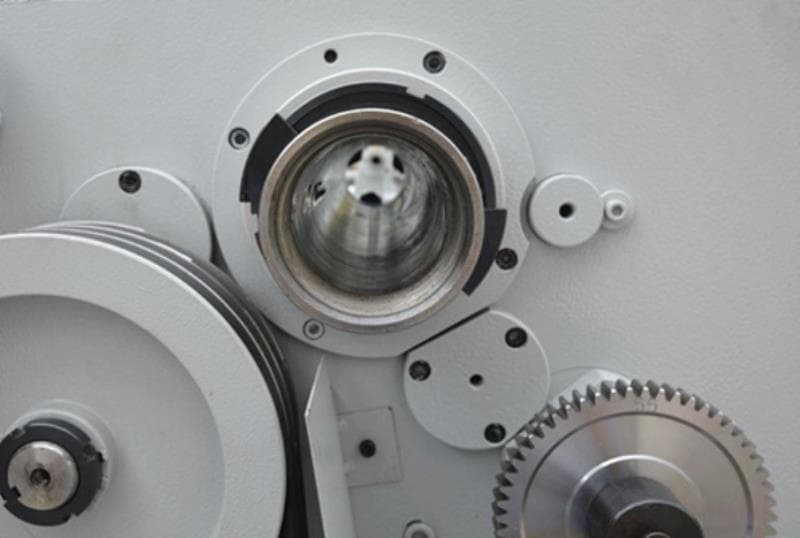

Внутренний диаметр шпинделя составляет 58 мм.

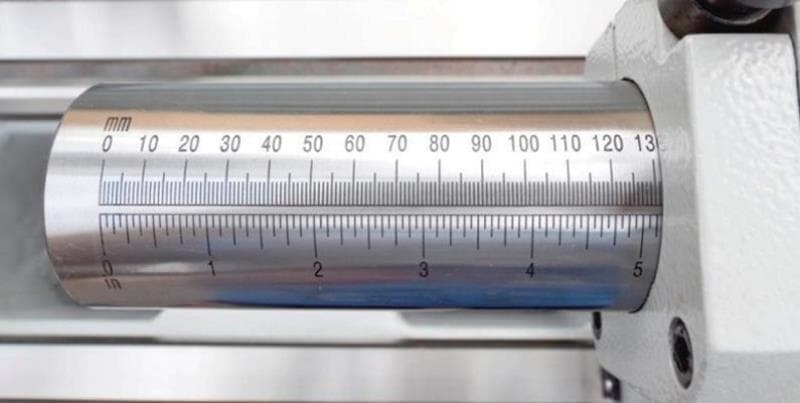

Вылет пиноли задней бабки – 130 мм.
На ходовой винт смонтирован защитный кожух для защиты от стружки.
Четырехкулачковый патрон диаметром 300 мм с независимым перемещением кулачков входит в базовый комплект поставки станка.
Все подвижные части станка оснащены тавотницами.

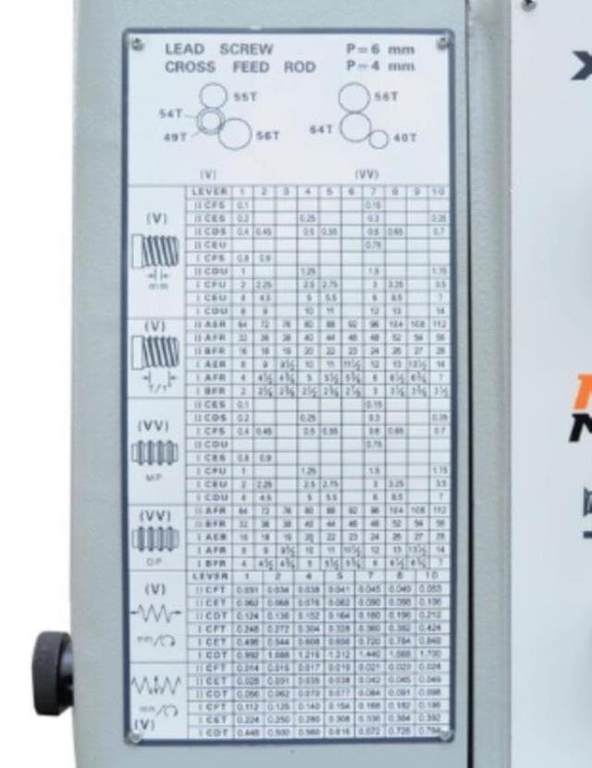

Каждый станок серии Z имеет удобную и понятную таблицу резьб и подач.

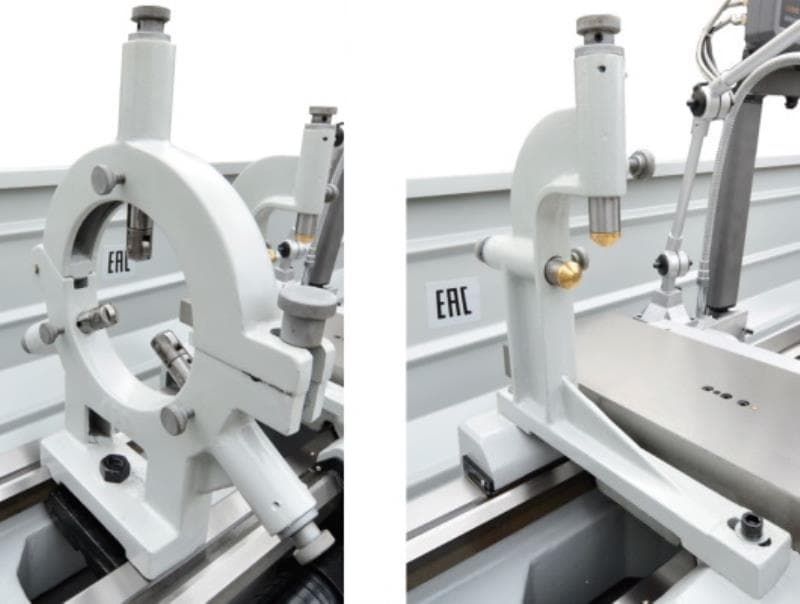

Станок «в базе» комплектуется подвижным и неподвижным люнетами.
Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±60°

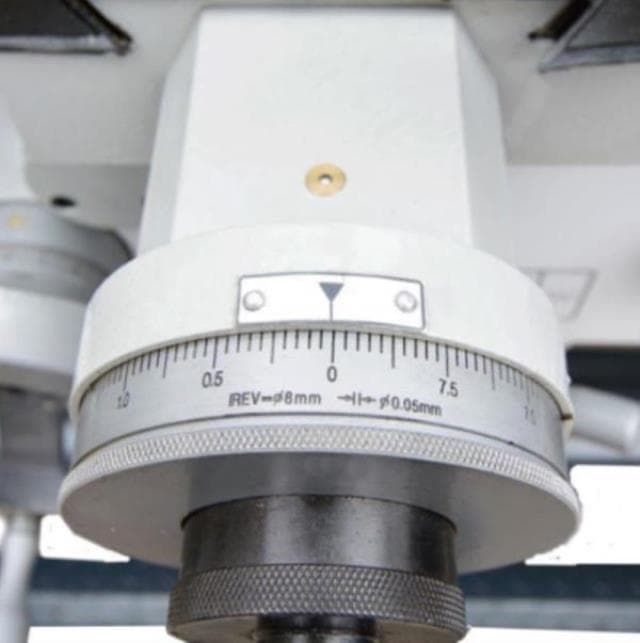

Все рукоятки оснащены четкими и удобными лимбами.

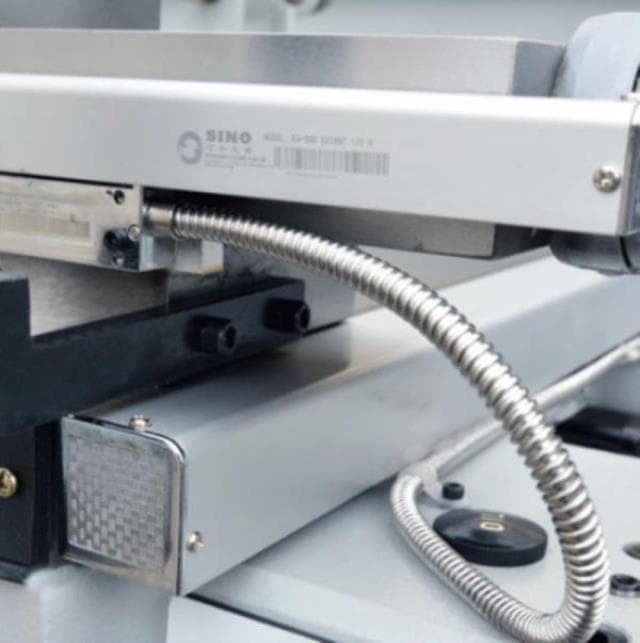

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм.

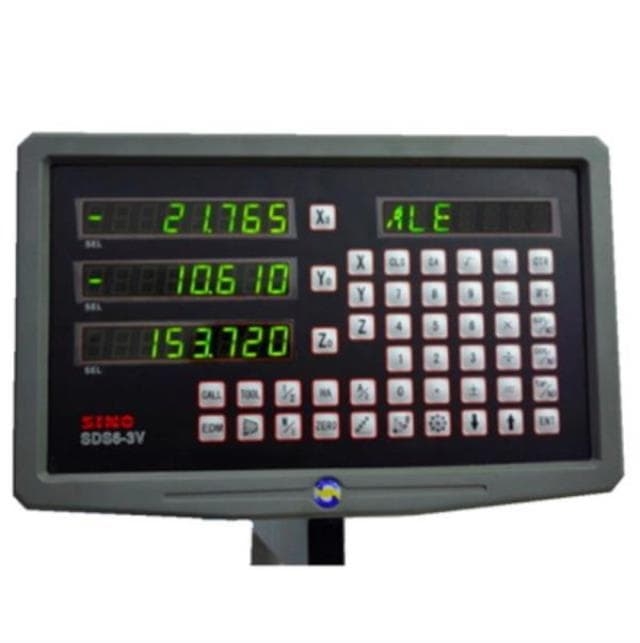

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей.
Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем.
4х позиционная рукоятка автоматической остановки суппорта в купе с 4мя эксцентриковыми конечными выключателями позволяют автоматизировать и ускорить процессы изготовления большой номенклатуры деталей.

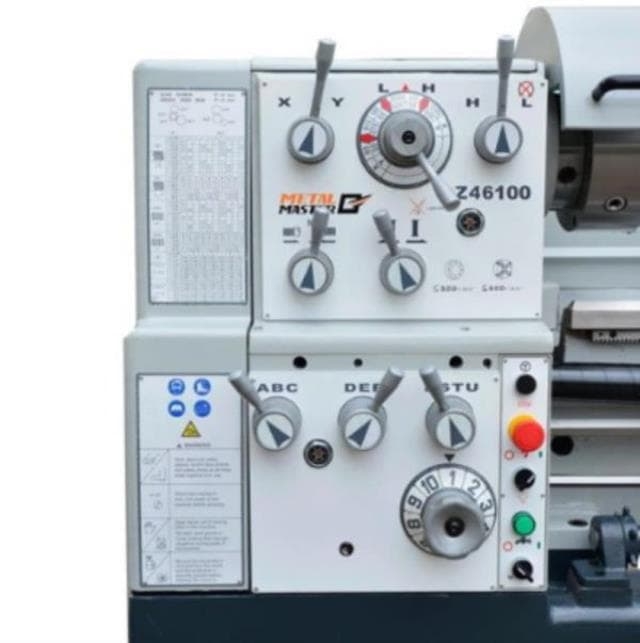

12ти ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №4, конус-переходник с МТ-6 на МТ-4, сменные шестерни для гитары, планшайба, набор ключей и руководство пользователя.
Стандартная комплектация
- Станок Metal Master Z46100;
- Цифровой индикатор УЦИ (SINO SDS6-3V) с оптическими линейками для трех осей;
- Система подачи СОЖ;
- Патрон трехкулачковый 250 + обратные кулачки;
- Патрон четырехкулачковый 300 мм;
- Планшайба 350 мм;
- Люнет подвижный;
- Люнет неподвижный;
- Обратные кулачки - 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Резьбоуказатель;
- Четырехпозиционный резцедержатель;
- Инструментальный ящик:
- Масленка;
- Ключ резцедержателя;
- Ключ патрона;
- 2 отвертки;
- Набор ключей;
- Набор шестигранников.
- Светильник;
- Защитный экран резцедержателя;
- Руководство пользователя.
- Упаковка.
