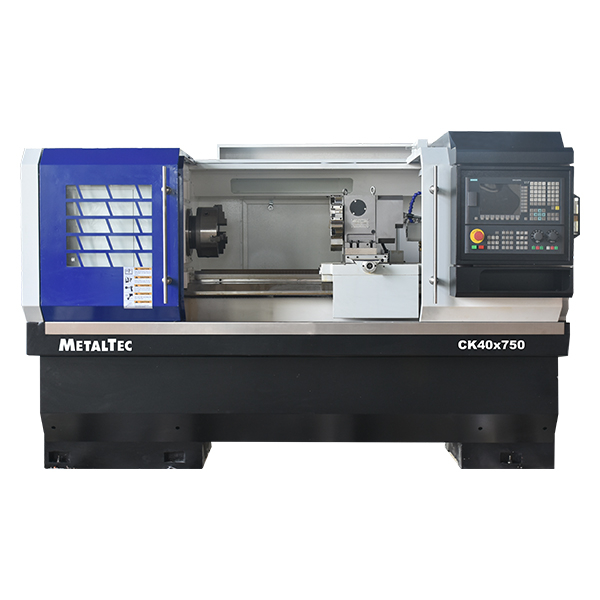

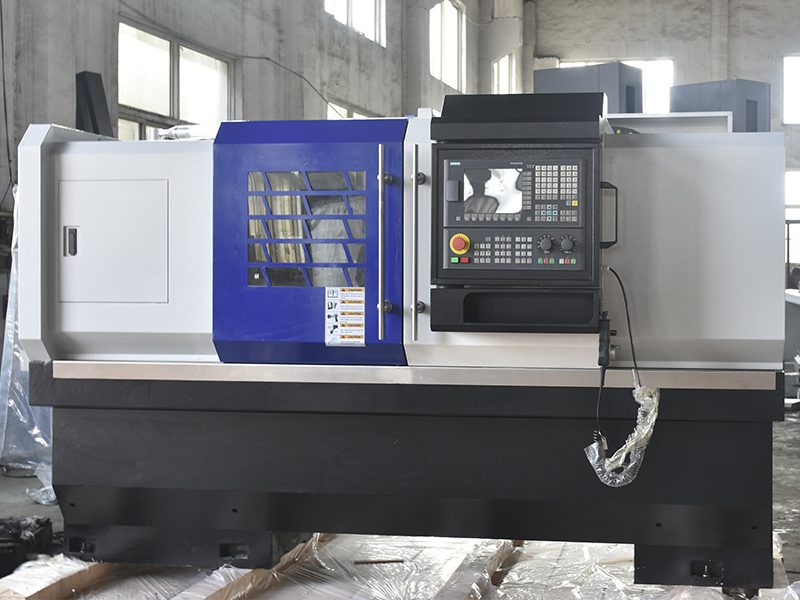

Токарный станок ЧПУ с прямой станиной MetalTec CK 40x750 (Комплектация ПРОМ)
Артикул: met10080 Код товара: 90908
Токарный станок с ЧПУ MetalTec CK 40x750 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ПРЕИМУЩЕСТВА:
- Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку;
- Жесткие направляющие скольжения;
- Полное кабинетное ограждение;
- Проходное отверстие шпинделя 60 мм;
- Станина имеет индукционную закалку с твердостью HRC54;
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
- Ширина станины 335 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам.
- Современный внешний вид станка, высокое качество лакокрасочного покрытия;
- Эргономичный дизайн и удобное расположение основных модулей станка;
- Станок компактный, занимает мало пространства на производстве;
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
- Чугунная станина сводит на нет рабочие вибрации;
- Мощный двигатель для стабильной и высоко производительной работы;
- Система установки и смены инструмента для решения технических задач любой сложности;
- Подача смазочно-охлаждающей жидкости в зону резки;
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка.
Технические характеристики
|
Макс. диаметр обработки над станиной, мм |
400 |
|
Макс. диаметр обработки над суппортом, мм |
200 |
|
Расстояние между центрами, мм |
750 |
|
Тип станины |
Монолитная станина из чугуна |
|
Твердость направляющих станины |
HRC 54 |
|
Ширина станины, мм |
335 |
|
Направляющие по оси Z |
Скольжения |
|
Направляющие по оси Х |
Скольжения |
|
Стойка управления |
Siemens 808 Advanced |
|
Серводвигатели |
Siemens |
|
Диаметр отверстия в патроне, мм |
60 (44 после гидравлического патрона) |
|
Торец шпинделя |
А2-6 |
|
Патрон, мм |
200 (ручной или гидравлический) |
|
Скорость вращения, об/мин |
50 - 2500 |
|
Ход по оси Х, мм |
240 |
|
Ход по оси Z, мм |
600 |
|
Х,Z ускоренная подача , м/мин |
6 / 8 |
|
Инструментальная система |
8-ми позиционная револьверная головка |
|
Количество устанавливаемого инструмента, шт. |
8 |
|
Размер инструмента, мм |
20 х 20 |
|
Задняя бабка |
Ручная / Гидравлическая (пиноль) |
|
Максимальное перемещение, мм |
120 |
|
Конус |
МТ4 |
|
Тип двигателя |
Серводвигатель |
|
Мощность шпинделя, кВт |
7,5 / 11 |
|
Мощность системы охлаждения, Вт |
120 |
|
Длина, мм |
2400 |
|
Ширина, мм |
1600 |
|
Высота, мм |
2100 |
|
Вес (нетто), кг |
1800 |
|
Вес (брутто), кг |
2000 |
 |

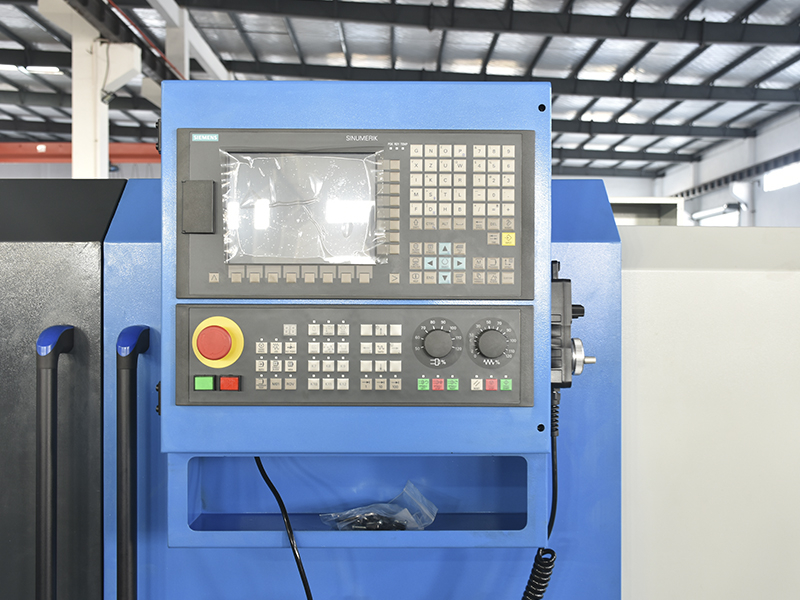

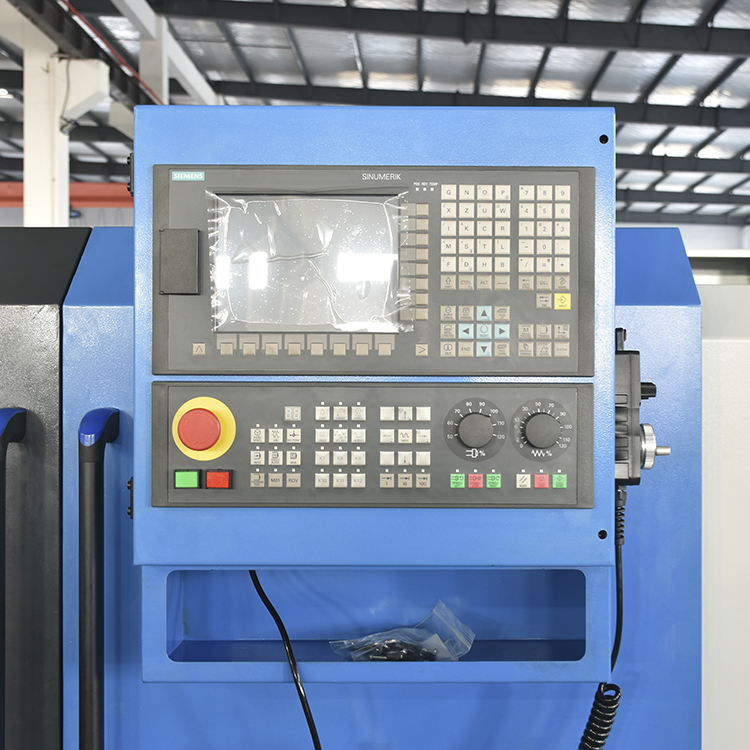

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии. Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды. |
 |

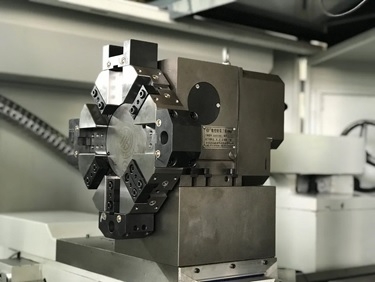

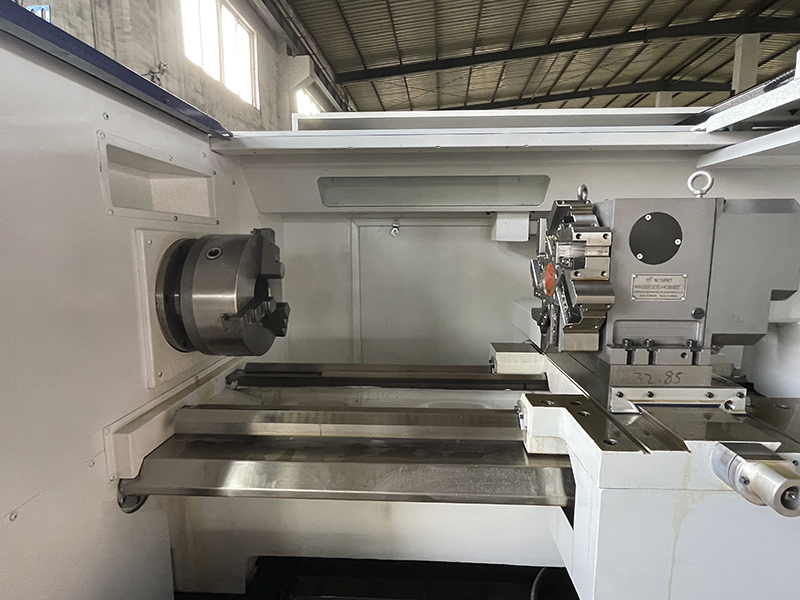

8-МИ ПОЗИЦИОННЫЙ РЕВОЛЬВЕРНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию. |
 |

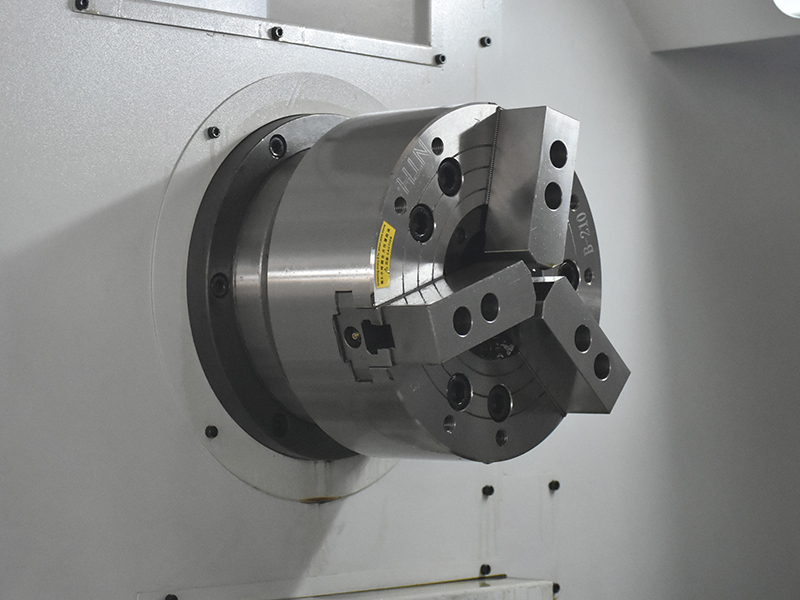

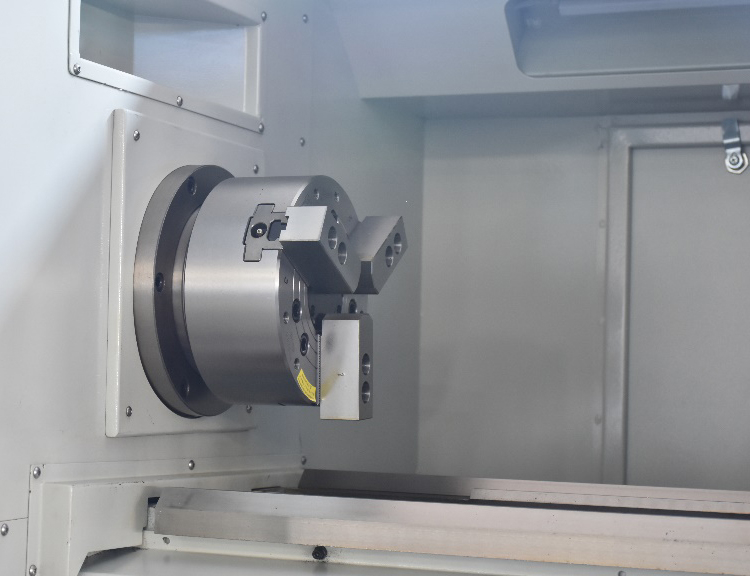

3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ГИДРАВЛИЧЕСКИЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки. Также на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |
 |

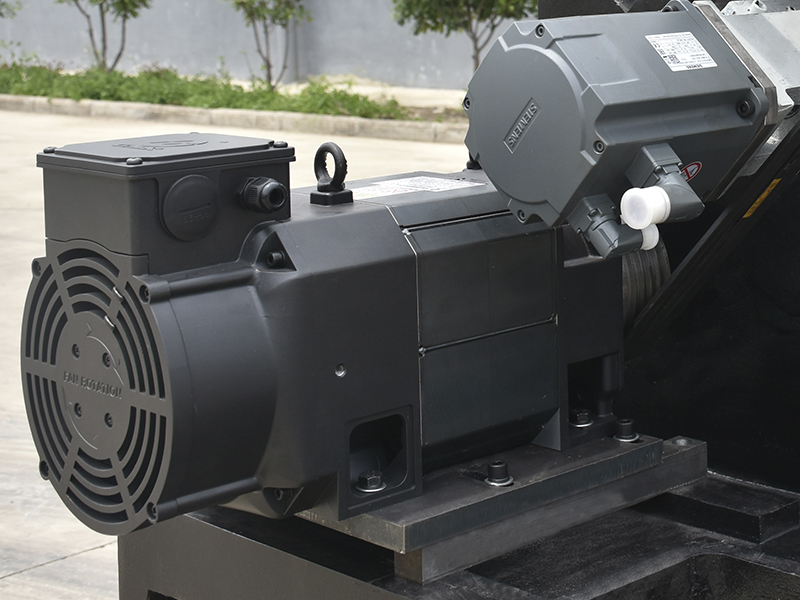

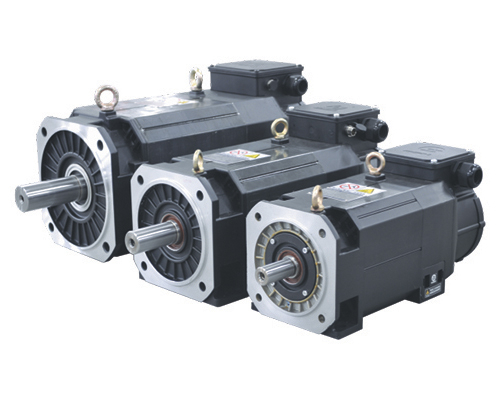

ПРИВОДНАЯ СИСТЕМА SINAMICS Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью. |
 |

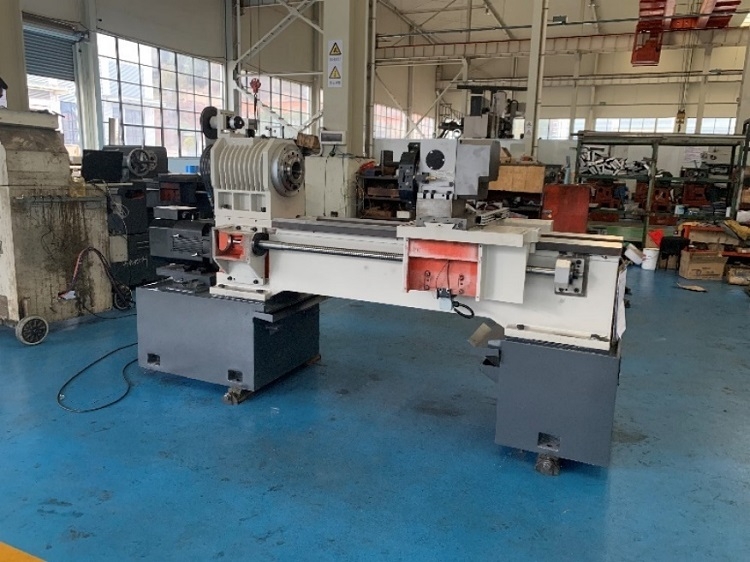

МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
 |

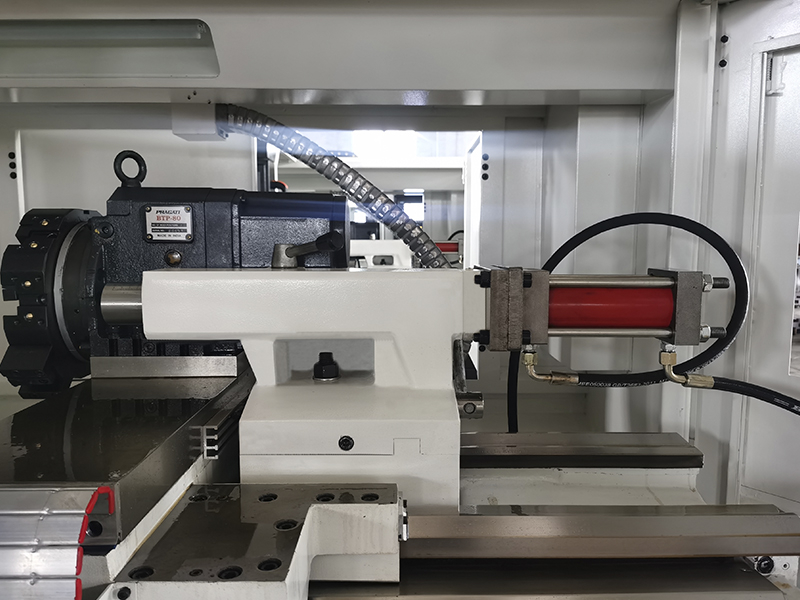

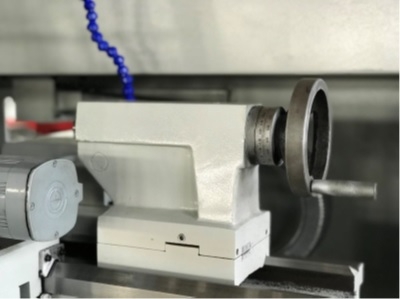

ЗАДНЯЯ БАБКА В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
 |

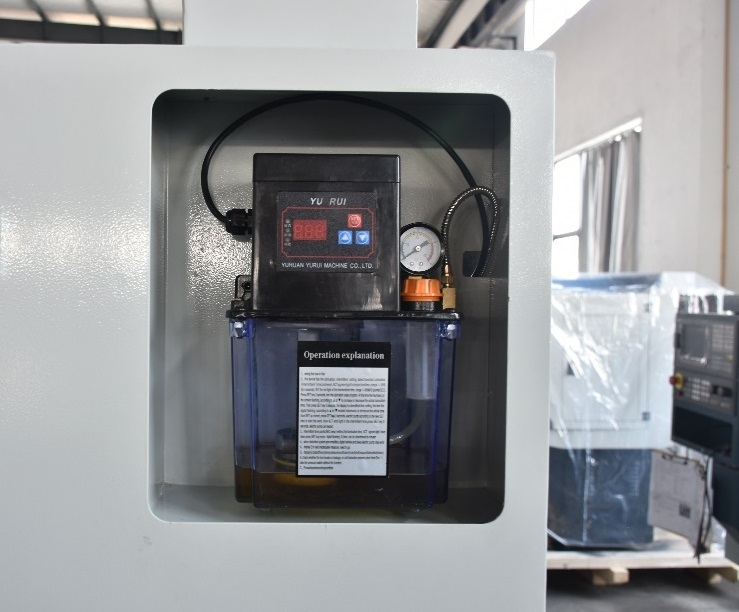

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
Комплект поставки
- СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
- 8-МИ ПОЗИЦИОННЫЙ РЕВОЛЬВЕРНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ
- 3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)
- ПРИВОДНАЯ СИСТЕМА SINAMICS
- МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА
- ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)
- ЗАДНЯЯ БАБКА Гидравлическая пиноль
- АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
- ПАТРОН гидравлический З-х кулачковый
патрон 200 мм
