МГ6-160-1 - Станки многоцелевые горизонтальные фрезерные

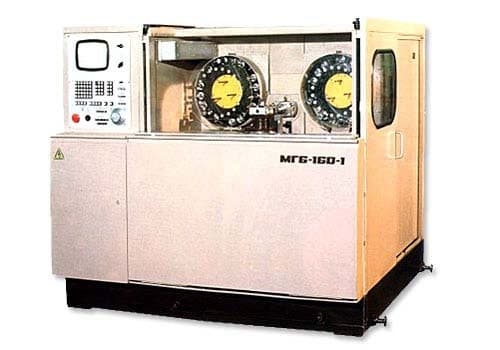

Миницентр горизонтальный МГ6-160-1 предназначен для автоматизированной высоко-производительной обработки (сверления, растачивания, нарезания резьбы метчиками, фрезерования) корпусных деталей из конструкционных сталей и цветных сплавов.
Оснащен устройством ЧПУ класса СNС. В построении использован модульный принцип.

Миницентр выполнен в виде моноблока, на основании которого смонтированы:
собственно станок, шкафы электрооборудования и устройство ЧПУ, система очистки и подачи охлаждающей жидкости, блок пневмооборудования, тара для сбора стружки.

Контактная головка используется для контроля размеров поверхностей обработанной детали. С ее помощью определяются форма и положение установленной на стол заготовки, по результатам чего управляющей системой могут автоматически вводится коррективы в работу станка.

Два магазина инструментов емкостью по 20 инструментов каждый, смена инструментов движением магазинов по двум направлениям, возможность работы их в режиме смены инструмента, забора из шпинделя и установки в шпиндель, позволяют обрабатывать сложные детали, резервировать инструмент с относительно низкой стойкостью, выполнять смену в короткое время, обеспечивают компактность конструкции инструмента.

Шпиндельный узел смонтирован в стойке, имеющей вертикальное перемещение. Шпиндель выполнен в гильзе на сдвоенных радиально-упорных шарикоподшипниках с предварительным натягом.
Ориентация шпинделя осуществляется при помощи бесконтактного синусно-конусного трансформатора. Крепление инструмента в шпинделе осуществляется затяжкой его за хвостовик цангой посредством пакета тарельчатых пружин, разжим - пневмоцилиндром.
Обдув сопрягаемых конусов шпинделя и инструмента производится от пневмосети через клапан в штоке пневмоцилиндра.

Стол-станина содержит крестовой суппорт с двумя координатными осями. Направляющие имеют низкий и стабильный коэффициент трения и высокую износостойкость за счет исполь-зования пары фторопласт-закаленный чугун.
Доступ к блоку подготовки воздуха, к системе очистки и подачи СОЖ, приводу главного движения, приводам магазинов осуществляется через открытие двери ограждения.

Резьбонарезная головка, расточной патрон, борштанги, переходные оправки и другая оснастка дают возможность производить обработку в широком диапазоне операций.

Пульт предназначен для управления станком в ручном и программном режимах с обеспечением выдачи необходимой информации оператору.
