Мультифункциональный обрабатывающий центр с ЧПУ KDT KDN-6710A
Артикул: multifunktsionalnyy-obrabatyvayushchiy-tsentr-s-chpu-kdt-kdn-6710a Код товара: 104886

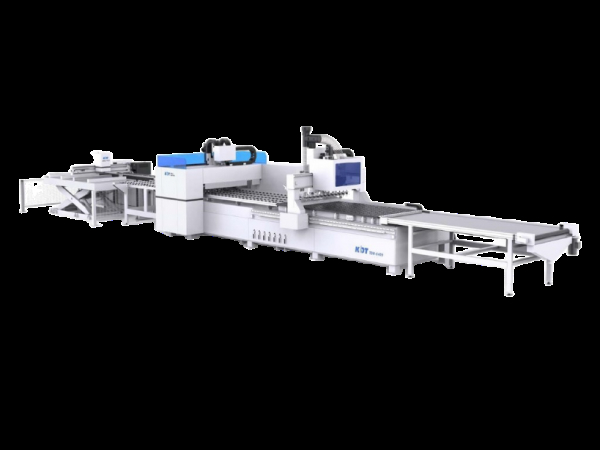

Мультифункциональный обрабатывающий центр с ЧПУ KDT KDN-6710A предназначен для точной, высокоскоростной фрезерной обработки и присадки отверстий с двух сторон в различных листовых материалах. Обеспечивает непрерывный цикл производства изделий и снижение потерь на вспомогательные операции.
Отличительные особенности
Зона обработки: 3050*2135*10-40мм;
Формат листов для обработки: 2800*2070, 2440*1830, 2750*1220, 2800*1000;
Стойка управления LNC;
Вакуумные насосы EuroVac мощностью 5,5 кВт, 250 м3/час – 2 шт.;
Автоматическая загрузка с принтером и системой нанесения этикеток;
Автоматический стол с ленточным конвейером для разгрузки деталей.
Фрезерный участок:
Фрезерный шпиндель: KDT – мощностью 9 кВт с патроном ISO-30;
Скорость перемещения по осям X/Y/Z: – 80/80/30 м/мин;
Механизм автоматической смены инструмента линейного типа на 22 инструмента;
Механизм очистки стола;
Датчик калибровки инструмента;
Конструкция портального типа.
Сверлильный участок:
Скорость перемещения по осям: A/Y/Z/B/С – 85/80/30/75/30 м/мин;
Фрезерный шпиндель верхний/нижний: PSK 3.5 кВт;
Сверлильно-присадочная группа верхняя/нижняя: 9 шпинделей + 1 фрезерный шпиндель.
Особенности станка
Особенности модели KDT KDN-6710A
- Объединение присадки, фрезерования и раскроя в одну производственную ячейку
- Одновременная обработка 2-х панелей
- Зона обработки: 3050*2135*10-40 мм
- Сверлильно-присадочная группа верхняя/нижняя: 9 присадочных шпинделей + 1 фрезерный шпиндель
- Автоматическая смена инструмента линейного типа
- Стойка управления LNC
- Автоматическая загрузка с принтером и системой нанесения этикеток
- Автоматический стол с ленточным конвейером для разгрузки деталей
- Механизм очистки стола
- Датчик калибровки инструмента
Конструктивные преимущества
  | ЖЕСТКАЯ КОНСТРУКЦИЯ СТАНИНЫ И ПОРТАЛАСтанина имеет форму рамной конструкции с рёбрами жёсткости и перекрытиями из цельнометаллического листа, это обеспечивает надёжную базу для дальнейшего крепления на неё всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение портала и шпинделя, что в последствии влияет на точность обработки. Станина и портал после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжёлом портальном фрезерном центре за одну установку. |
 | СОВРЕМЕННЫЙ МОЩНЫЙ ЭЛЕКТРОШПИНДЕЛЬ KDT 9 КВТЭлектрошпиндель 9 кВт производства KDT с патроном ISO-30 – прекрасное решение для обработки любого типа профиля изделия. Отличается высокой надежностью и качеством обратки при сниженных параметрах электропотребления. |
 | ДВУХСТОРОННИЙ СВЕРЛИЛЬНО-ФРЕЗЕРНЫЙ УЧАСТОКТайваньская сверлильно-присадочная группа Protean 9V X2 - 9 шпинделей для сверления по двум плоскостям (конфигурация 3+3+3). Китайский фрезерный шпиндель PSK 3.5 кВт X2 – фрезеровка под пазы и стекло по двум плоскостям. |
 | МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА ЛИНЕЙНОГО ТИПА НА 22 ПОЗИЦИИ ISO-30Обеспечивает станок необходимым запасом используемых фрез и позволяет производить сложные операции с использованием большего количества инструмента. Магазин оснащён сервоприводом, который позволяет производить замену инструмента с высокой точностью и скоростью за счёт расположения рядом со шпинделем. |
 | УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ИНСТРУМЕНТОВПозволяет осуществлять автоматический замер длины инструмента с высокой точностью. |
 | ПЛАВНОСТЬ ХОДА И ПРЕЦИЗИОННАЯ ТОЧНОСТЬ ПЕРЕМЕЩЕНИЯ МЕХАНИЗМОВ СТАНКАЧастотные преобразователи, сервомоторы INV повышенной мощности 1,5 кВт, ШВП и направляющие Shacmotion, прецизионные планетарные редукторы Zhongda и Xinbao, ШВП SHAC (Тайвань) по оси Z. Обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z фрезерного участка – 80/80/30 м/мин. Скорость перемещения по осям A/Y/Z/B/С сверлильного участка– 85/80/30/75/30 м/мин. |
 | СТАЛКИВАТЕЛЬ ЗАГОТОВОК/ОЧИСТКА РАБОЧЕГО СТОЛА.Сокращает время обслуживания и исключает попадание стружки под заготовку, что существенно влияет на качество обработки. Облегчает работу оператора. Одновременно производит сталкивание заготовок и очистку стола от стружки. |
  | НАДЕЖНЫЙ И ЭФФЕКТИВНЫЙ ВАКУУМНЫЙ СТОЛНадёжный и эффективный вакуумный стол с рабочей зоной 2850*2150*60 мм. 6 вакуумных зон. Без масляные пластинчато-роторные насосы EuroVac обеспечивают надёжную фиксацию заготовки. В комплекте 2 шт.; производительность 2*250 м3/час. |
 | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕСистема управления LNC. Ведущая система числового контроллера, сильная защита от помех и масштабируемость. |

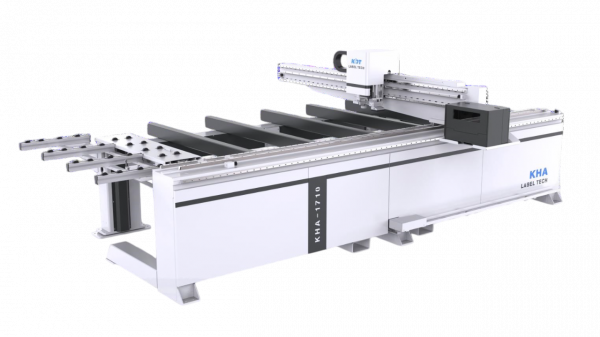

 | ПОДЪЕМНЫЙ ЗАГРУЗОЧНЫЙ СТОЛ С ЭЛЕКТРОПРИВОДОМ KHA-1710TS (ВХОДИТ В СТАНДАРТНУЮ КОМПЛЕКТАЦИЮ)Оснащается системой выравнивания листа, что обеспечивает высокую точность позиционирования. Автоматическая система нанесения бирок выполняет свою задачу по заданным параметрам, включает в себя возможность поворота бирки на 90 градусов и исключает человеческий фактор. Максимальная высота заготовки 500 мм. |

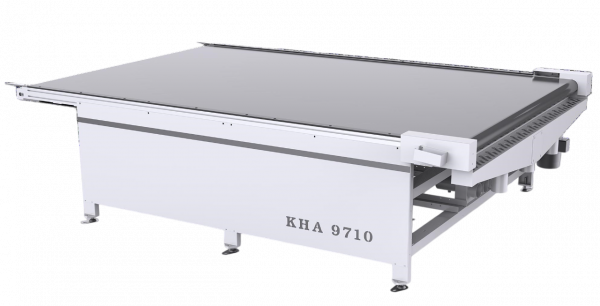

 | ПРИЕМНЫЙ КОНВЕЙЕРНЫЙ СТОЛ KDT KHA-9710 (ВХОДИТ В СТАНДАРТНУЮ КОМПЛЕКТАЦИЮ) |
   | ДОПОЛНИТЕЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ (ОПЦИОНАЛЬНО)Программное обеспечение ASAI.Nest – редактор и оптимизатор раскроя. Предназначен для минимизации потерь сырья и оптимизации управления пространством плит, подлежащих обработке. Импорт данных из различных программ для проектирования мебели. Раскрой деталей с внутренней и внешней обработкой. Настройка оптимизации раскроя на станке с различными доступными опциями. Настраиваемые этикетки со штрих-кодом или QR-кодом для пользователя. Сокращение отходов сырья. Формирование управляющих программ для обрабатывающих центров. Интегрирован с ПО БАЗИС. |
Технические характеристики станка
| № п/п | Характеристика | Ед. изм. | Параметр |
|---|---|---|---|
| 1 | Перемещения | ||
| 1.1 | По оси X Y Z | мм | 3050/2135/10-40 |
| 2 | Шпиндель KDT | ||
| 2.1 | Частота вращения шпинделя | об/мин | 24000 |
| 2.2 | Мощность шпинделя | кВт | 9 |
| 2.3 | Хвостовик инструмента | ISO-30 | |
| 3 | Сверлильно-присадочная группа | ||
| 3.1 | Мощность верхнего/нижнего фрезерного шпинделя | кВт | 3.5 |
| 3.2 | Сверлильная верхняя/нижняя группа | шт | 3+3+3 |
| 3.3 | Посадочный диаметр инструмента | мм | 10 |
| 4 | Устройство автоматической смены инструмента | ||
| 4.1 | Количество инструментов | шт | 22 |
| 4.2 | Тип смены инструмента | Линейный | |
| 5 | Вакуумный стол | ||
| 5.1 | Размер стола | мм | 2850х2150х60 |
| 5.2 | Число вакуумных зон/ Количество пневматических упоров | шт | 6/6 |
| 6 | Размеры заготовок | ||
| 6.1 | Обрабатываемые форматы листа | мм | 2800*2070 2440*1830 2750*1220 2800*1000 |
| 7 | Привод подачи | ||
| 7.1 | Мощность приводов по осям X/Y/Z | кВт | 1,5 |
| 7.2 | Привод подачи | Сервопривод INV | |
| 7.3 | Редуктора | Zhongda и Xinbao | |
| 7.4 | ШВП, зубчатая рейка и направляющие | Shacmotion | |
| 7.5 | Скорость быстрых перемещений фрезерного участка по осям X/Y/Z | м/мин | 80/80/30 |
| 7.6 | Скорость перемещения сверлильного участка по осям: A/Y/Z/B/С | м/мин | 85/80/30/75/30 |
| 8 | Другие данные | ||
| 8.1 | Система ЧПУ | LNC | |
| 8.2 | Потребляемая мощность | кВт | 43 |
| 8.3 | Потребление воздуха | л/мин | 1000 |
| 8.4 | Требуемое давление воздуха | Бар | 6,5 |
| 8.5 | Производительность вакуумных насосов | м³/час | 2x250 |
| 8.6 | Количество и диаметр выходов под аспирацию | мм | 2х200; 1x120; 1x100 |
| 8.7 | Габаритные размеры станка (ДхШхВ) | мм | 17900*3780*2250 |
| 8.8 | Масса станка | кг | 6000 |
