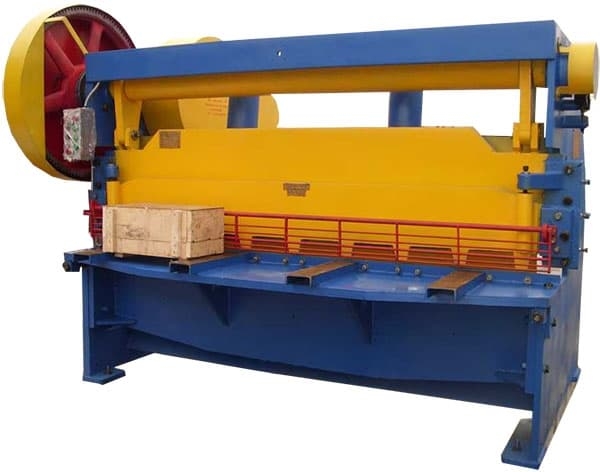

Ножницы гильотинные механические НА 3118

Ножницы гильотинные механические НА 3118 - это надежное и эффективное оборудование, которое предназначено для резки листового металла. Они отличаются высокой точностью и качеством резки, что делает их незаменимым инструментом в промышленности.

Преимущества ножниц НА 3118:

• Высокая точность резки
• Прочная и надежная конструкция
• Простота в использовании и обслуживании
• Идеально подходят для работы с листовым металлом различной толщины
• Экономия времени и трудозатрат

Особенности ножниц НА 3118:

• Механический привод
• Режущий инструмент изготовлен из высококачественной стали
• Регулируемый угол реза
• Эргономичная конструкция
• Большой рабочий стол для удобства работы

Назначение и сферы применения:

Ножницы гильотинные механические НА 3118 прекрасно подходят для резки листового металла в сфере машиностроения, металлообработки, автомобильного производства, а также в других отраслях промышленности. С их помощью можно получить четкие и ровные края без лишних зазубрин и деформаций.

Ножницы гильотинные, кривошипные НА3121 предназначены для прямолинейной продольной и поперечной резки листового материала.

На гильотинах может производиться резка листов как по разметке, так и без нее - по заднему или боковому упорам. Станина гильотины сварная, из листовой стали. Две боковые стойки соединены столом и тремя стяжками. Стол, к которому крепится нижний нож, имеет регулировку для установки необходимого зазора.

Привод ножниц гильотинных НА3118 осуществляется от электродвигателя через клиноременную передачу и двухступенчатый цилиндрический редуктор, Ножевая балка гильотины получает возвратно-поступательное движение от коленчатого вала через шатуны и имеет пружинные уравновешиватели. Конструкция соединения ножевой балки с шатунами предусматривает возможность увеличения открытой высоты ножей на 20 мм, что необходимо для продольной резки листа. Прижим разрезаемого листа к столу осуществляется индивидуальными подпружиннеными штоками.

Разрезаемый материал прижимается к столу ножниц (гильотины) прижимной балкой, движение которой согласовано с движением ножевой балки. Муфта включения гильотины с двумя поворотными шпонками, тормоз ленточный, периодического действия.

Периодичность торможения достигается за счет эксцентричного расположения шкива по отношению к оси коленчатого вала. Это торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции. Для работы с гильотиной НА3118 необходим сжатый воздух, обеспечивающий рабочее давление в пневмосистеме 0,5 МПа.

Гильотины НА3118 с пневмомуфтой работают менее шумно, и более надежны в эксплуатации, к недостатком таких гильотин следует отнести зависимость от температуры окружающего воздуха. Для безопасности работы на гильотине предусмотрена защитная решетка. Управление кнопочное с пульта и от ножной педали. Смазка основных узлов централизованная. Гильотина изготовляется с основными параметрами по ГОСТ 6282-64.

Технические характеристики гильотинных ножниц НА3118

Комплект поставки НА 3118

• Станок НА 3118
• Инструкция по эксплуатации
• упаковка

• ЧПУ нет
• Уци Нет
• Толщина, мм 6.3
• Длина рубки, мм 2000
• Напряжение, В 380
• Мощность, кВт 50
• Масса, кг 5000
• Объем для доставки, м3 14.3
• Модель НА 3118
• Производство Российская Федерация
