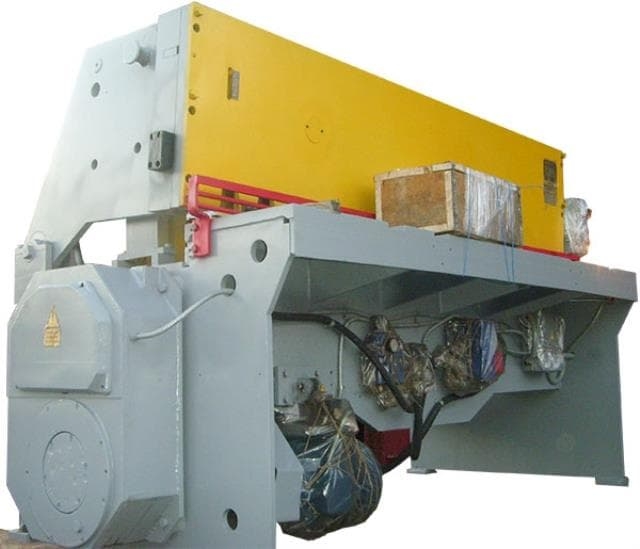

Ножницы гильотинные механические НА 3216

Ножницы гильотинные механические НА 3216

Преимущества товара:

• Высокое качество материалов и сборки
• Надежность и долговечность
• Простота в использовании и обслуживании
• Эффективное и точное резание

Особенности товара:

• Механический привод
• Размер реза до 3216 мм
• Регулировка давления ножа
• Защита от перегрузок

Назначение товара:

Ножницы гильотинные механические НА 3216 предназначены для резки листового металла, пластика, картона и других материалов с высокой точностью и качеством.

Сферы применения:

• Производство металлических конструкций
• Рекламное производство
• Машиностроение
• Упаковочная промышленность

Закажите ножницы гильотинные механические НА 3216 прямо сейчас и убедитесь в их высоком качестве и эффективности!

Ножницы гильотинные, кривошипные НА 3216 предназначены для резки листового металла. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа.

Станина гильотинных ножниц НА3216 сборно-сварной конструкции, состоит из двух стоек, соединенных между собой траверсой и стяжкой. На стойки и траверсу опирается стол, к которому при помощи винтов крепятся нижние ножи. регулирование зазора между ножами ножевой балки и станины осуществляется путем перемещения стола с помощью болтов и гаек, расположенных с обеих сторон стола.

Направляющие стоек вместе с прикрепленными к ним накладками наклонены к плоскости стола под углом 870. На станине имеется эксцентриковый вал с насаженными на нем эксцентриками и шатунами, соединенными с балкой при помощи осей.

Ножевая балка НА3216 представляет собой жесткую конструкцию сварного типа, состоящую из вертикального, горизонтального и наклонного листов. В ножевой балке имеются два выступа, с помощью которых при возврате в верхнее исходное положение она приподнимает прижимную балку. Во время рабочего хода прижимная и ножевая балки одновременно опускаются. Прижим листа осуществляется за счет силы сжатых пружин и собственного веса балки. Сила сжатия пружин регулируется винтами.

Задний упор - ручной. По спец.заказу устанавливается приводной упор либо приводной упор с УЦИ. Для отсчета величины перемещения заднего упора на рейке закреплена линейка. При работе без упора, в случае, когда ширина отрезаемых листов более 600 мм, линейка с рычагами приподнимается и укладывается на горизонтальное ребро ножевой балки. Боковой упор предназначен для определения начала реза и получения прямоугольных заготовок.

Для защиты рук оператора в зоне реза имеется защитная решетка, полностью преграждающая доступ к ножам и прижиму. Привод ножниц осуществляется от электродвигателя через клиноремную передачу на маховик, соединенный муфтой-тормозом с приводным валом. От приводного вала НА3216 через пару цилиндрических косозубых колес вращение передается на эксцентриковый вал, соединенный с ножевой балкой шатунами. Гильотина применяется в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения и других отраслях промышленности.​

Технические характеристики гильотинных ножниц НА3216

Комплект поставки НА 3216

• Станок НА 3216
• Инструкция по эксплуатации
• упаковка

• Толщина, мм 4
• Длина рубки, мм 2000
• Напряжение, В 380
• Мощность, кВт 5.6
• Масса, кг 3200
• Объем для доставки, м3 7.09
• Модель НА 3216
• Производство Российская Федерация
