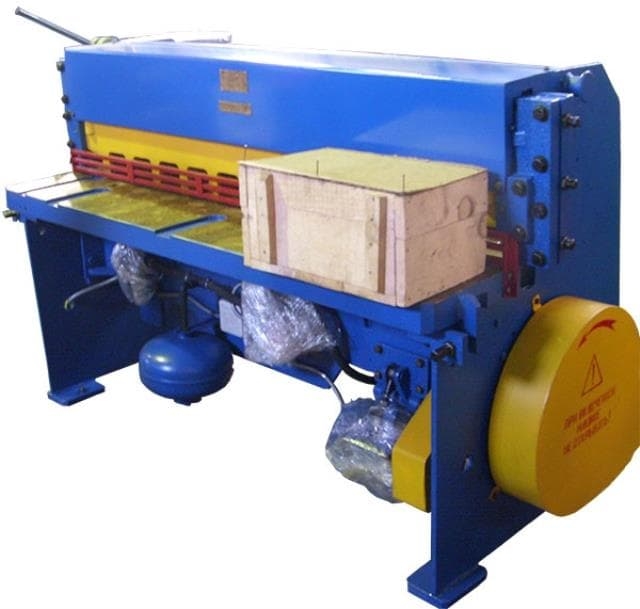

Ножницы гильотинные механические НД 3314

Ножницы гильотинные механические НД 3314 - это надежное и производительное оборудование, которое позволит вам быстро и качественно обрезать листовой металл. Они идеально подходят для промышленных предприятий, занимающихся металлообработкой.

Преимущества товара:

• Высокая точность и четкость резки
• Прочная конструкция для длительного срока службы
• Простота в использовании и обслуживании
• Высокая производительность

Особенности товара:

• Механический привод для экономии энергии
• Регулируемый угол реза
• Большой рабочий стол для удобства работы с крупными листами металла

Назначение и сферы применения:

Ножницы гильотинные механические НД 3314 идеально подходят для резки листового металла различной толщины. Они широко используются на производствах металлообрабатывающей отрасли, а также в автомобильной и строительной промышленности.

Ножницы гильотинные, кривошипные НД 3314 предназначены для резки листового металла. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа.

Станина гильотинных ножниц НД3314 сборно-сварной конструкции, состоит из двух стоек, соединенных между собой траверсой и стяжкой. На стойки и траверсу опирается стол, к которому при помощи винтов крепятся нижние ножи. регулирование зазора между ножами ножевой балки и станины осуществляется путем перемещения стола с помощью болтов и гаек, расположенных с обеих сторон стола.

Направляющие стоек НД3314 вместе с прикрепленными к ним накладками наклонены к плоскости стола под углом 870. На станине имеется эксцентриковый вал с насаженными на нем эксцентриками и шатунами, соединенными с балкой при помощи осей.

Ножевая балка представляет собой жесткую конструкцию сварного типа, состоящую из вертикального, горизонтального и наклонного листов. В ножевой балке имеются два выступа, с помощью которых при возврате в верхнее исходное положение она приподнимает прижимную балку. Во время рабочего хода прижимная и ножевая балки одновременно опускаются. Прижим листа осуществляется за счет силы сжатых пружин и собственного веса балки. Сила сжатия пружин регулируется винтами.

Задний упор - ручной. По спец.заказу устанавливается приводной упор либо приводной упор с УЦИ. Для отсчета величины перемещения заднего упора на рейке закреплена линейка. При работе без упора, в случае, когда ширина отрезаемых листов более 600 мм, линейка с рычагами приподнимается и укладывается на горизонтальное ребро ножевой балки. Боковой упор предназначен для определения начала реза и получения прямоугольных заготовок.

Для защиты рук оператора в зоне реза имеется защитная решетка, полностью преграждающая доступ к ножам и прижиму. Привод ножниц НД3314 осуществляется от электродвигателя через клиноремную передачу на маховик, соединенный муфтой-тормозом с приводным валом. От приводного вала через пару цилиндрических косозубых колес вращение передается на эксцентриковый вал, соединенный с ножевой балкой шатунами. Гильотина применяется в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения и других отраслях промышленности.​

Технические характеристики гильотинных ножниц НД3314

Комплект поставки НД 3314

• Станок НД 3314
• Инструкция по эксплуатации
• упаковка

• ЧПУ нет
• Уци Нет
• Толщина, мм 2.5
• Длина рубки, мм 1600
• Напряжение, В 380
• Масса, кг 2020
• Объем для доставки, м3 6.24
• Модель НД 3314
• Производство Российская Федерация
