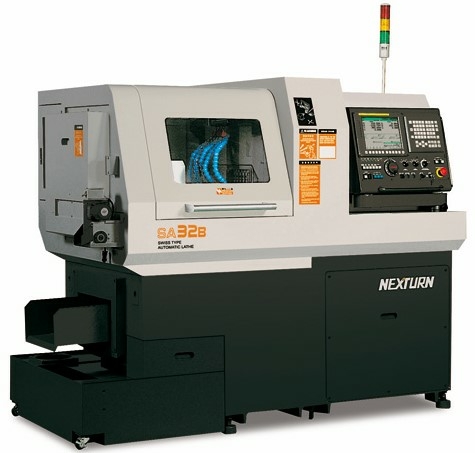

Автомат продольного точения Nexturn SA32B
Автоматы продольного точения NEXTURN серии SA B предназначены для обработки заготовок в виде калиброванных прутков, где в качестве зажима используется цанговый патрон. NEXTURN SA B являются высокопроизводительными станками, на которых можно обрабатывать прутки диаметром до 32 мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей). Они могут использоваться как на крупносерийных и массовых, так и на малых и среднесерийных производствах.
Автомат продольного точения Nexturn SA32B предназначены для обработки калиброванных прутков в качестве заготовки, ввиду чего в качестве зажима используется цанговый патрон.
Описание автомата продольного точения nexturn sa32b
- Основным преимуществом автоматов продольного точения над токарными станками и автоматами является то, что в них используется подвижная шпиндельная бабка, которая производит продольную подачу заготовки вдоль оси шпинделя;
- В комплект данной модели входят приводные инструменты и противошпиндель, которые в совокупности с дополнительными осями X2 и Z2 позволяют производить одновременную обработку в обоих шпинделях;
- Наличие приводных инструментов дает возможность обрабатывать фасонные поверхности и производить контурную фрезеровку;
- Благодаря входящему в конструкцию противошпинделю можно производить полный цикл обработки без вынесения отдельных операций на дополнительное оборудование.
Технические характеристики автомата продольного точения Nexturn SA32B
|
Наименование |
SA32B |
|
Макс диаметр устанавливаемого прутка |
Ø32 мм |
|
Макс длина точения |
210 мм |
|
Макс диам. сверления/резьбы в главном шпинделе |
Ø12 мм/М10 |
|
Макс диам. противошпинделя |
Ø32 мм |
|
Макс диам. сверления/резьбы в противошпинделе |
Ø10 мм/М8 |
|
Макс диам. радиального сверления/резьбы |
Ø10 мм/М8 |
|
Макс диам. торцевой фрезы |
Ø40 мм |
|
Частота вращения главного шпинделя |
8 000 об/мин |
|
Частота вращения противошпинделя |
8 000 об/мин |
|
Частота вращения приводного инструмента |
6 000 об/мин |
|
Общее количество инструментальных позиций |
20 шт. |
|
Кол-во позиций для токарной обработки в главном шпинделе |
5 шт. |
|
Кол-во позиций радиального приводного инструмента |
4 шт. |
|
Кол-во позиций осевого инструмента для главного шпинделя – блок инструментов оси Y |
5 шт. |
|
Кол-во позиций торцевого инструмента для главного шпинделя |
2 шт. |
|
Кол-во позиций осевого инструмента для одновременной обработки в противошпинделе |
4 шт. (4 фикс.)*/опция 2-3 прив. позиции |
|
Размер инструмента в резцедержателе |
□16 ×16 ×120 |
|
Ускоренные перемещения по осям X/Y/Z |
32 м/мин |
|
Позиционирование поворота оси С1 главного шпинделя |
0,001 градус |
|
Позиционирование поворота оси С2 противошпинделя |
0,001 градус |
|
Мощность двигателя главного шпинделя |
5,5 / 7,5 кВт |
|
Мощность двигателя противошпинделя |
1,5 / 2,2 кВт |
|
Мощность двигателя приводного инструмента |
1 кВт |
|
Мощность двигателя приводного инструмента для противошпинделя |
0,75 кВт |
|
Контроллер |
Fanuc 0i-TF Plus |
|
Количество управляемых осей |
7 шт. |
|
Высота центров |
1000 мм |
|
Габариты ДхШхВ |
2030×1315×1645 мм |
|
Вес |
3 100 кг |
|
|
Автомат продольного точения компании NEXTURN модели SA32B является высокопроизводительным центром для обработки прутков диаметром от 3 до 32 мм из различных материалов (от цветных сплавов до труднообрабатываемых сталей) предназначенными для крупносерийного, массового и среднесерийного производства. Во всех моделях данной серии применяются приводные инструменты, противошпиндель и 2-х канальная система ЧПУ FANUC, которые в совокупности с дополнительными осями X2 и Z2 позволяют производить одновременную обработку в обоих шпинделях. Основным отличием автоматов продольного точения от токарных станков является использование подвижной шпиндельной бабки (люнетный узел), которая производит продольную подачу заготовки вдоль оси шпинделя. |
 |
Автоматы продольного точения предназначены для обработки калиброванных прутков в качестве заготовки, ввиду чего в качестве зажима используется цанговый патрон. Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурное фрезерование. Наличие противошпинделя позволяет производить полный цикл обработки, без вынесения отдельных операций на дополнительное оборудование. |
|
|
ОСОБЕННОСТИ СТАНКА
Монолитная станина из сплава «Mechanite», которая подвергается искусственному обладает отличными демпфирующими и прочностными свойствами, что значительно сказывается на стабильности обработки. Большое количество ребер жесткости в конструкции станины обеспечивает не только жесткость конструкции станка, но также и виброустойчивость, воспринимая динамические нагрузки и воспринимает (гасит) вибрации в момент их возникновения. Высокая точность за счет использования линейных направляющих класса Р7 (пр-ва Японии), на которых базируется шпиндель и инструментальный суппорт. Высокоточное позиционирование за счет использования ШВП японского производства и немецких датчиков позиционирования. |
Примеры обработки на автомате продольного точения nexturn sa32b
 |
Одновременная обработка в двух шпинделях (точение в главном шпинделе и осевое сверление в противошпинделе). |
 |
Одновременное нарезание резьбы в главном шпинделе и противошпинделе |
 |
Обработка детали при синхронизации главного и противошпинделя. |
 |
Обработка детали приводным инструментом при индексации главного движения главного и противошпинделя. |
 |
Одновременное внецентренное сверление в главном шпинделе и противошпинделе. |
 |
Внутренняя обработка при синхронизации движения по осям |
Устройства автоматической подачи прутка (барфидеры)
 |
Steady 212 Данное устройство имеет магазин заготовок и предназначено для автоматической подачи заготовок (прутка) в автомат продольного точения. |
 |
SUPER GS-326 Для автомата продольного точения NEXTURN SA26P/SA26PY/SA26XII используется устройство подачи прутка SUPER GS-326 производства GIMCO (Тайвань) с набором канала 28 мм для подачи прутков от 3 до 26 мм. На каждый размер используется |
 |
BOSS 542 Для автомата продольного точения NEXTURN SA38P/SA38PY используется устройство подачи прутка BOSS 542 производства GIMCO (Тайвань) с набором канала 43 мм для подачи прутков от 5 до 38 мм. На каждый размер используется соответствующая |
 |
OS121 Модель OS121 производства IKURA SEIKI Япония, которое позволяет подавать заготовки от 1 до 12 мм. На каждый размер используется соответствующая цанга толкателя. |
 |
SUPER GS-326 Для автомата продольного точения NEXTURN SA20B/SA20P/SA20PY/SA20XII используется устройство подачи прутка SUPER GS-326 производства GIMCO (Тайвань) с набором канала 22 мм для подачи прутков от 3 до 20 мм. На каждый размер используется |
|
BOSS 542 Для автомата продольного точения NEXTURN SA32B/SA32P/SA32PY/SA32XII используется устройство подачи прутка BOSS 542 производства GIMCO (Тайвань) с набором канала 33 мм для подачи прутков от 5 до 32 мм. На каждый размер используется |
Стандартная комплектация
- Система ЧПУ Fanuc 0i-TF Plus;
- Главный шпиндель (прямой build-in привод) и противошпиндель (ременный привод);
- Индексация главного шпинделя 0,001 градус и противошпинделя 0,001 градус – ось С;
- Интерфейс податчика прутка;
- Вращающаяся направляющаяся (люнетная) втулка;
- Блок приводных инструментов для радиальной обработки на 4 позиции;
- Блок инструментов оси Y на 5 позиций;
- Блок инструментов для обработки в противошпинделе на 4 позиции (в стандарте 4 фикс, опционально – приводные 2 позиции);
- М-код обдува воздухом;
- Датчик выгрузки деталей из противошпинделя;
- Датчик расхода СОЖ;
- Конвейер обработанных деталей;
- Блокировка двери;
- Пневматический тормоз главного шпинделя (дисковый) и противошпинделя;
- Размер памяти 2560М;
- Освещение рабочей зоны;
- Сигнальная лампа станка;
- Настройщик длины вылета инструментов;
- Набор инструментов обслуживания станка;
- Инструкция по эксплуатации (программирования) системы ЧПУ;
- Инструкция по эксплуатации станка.
