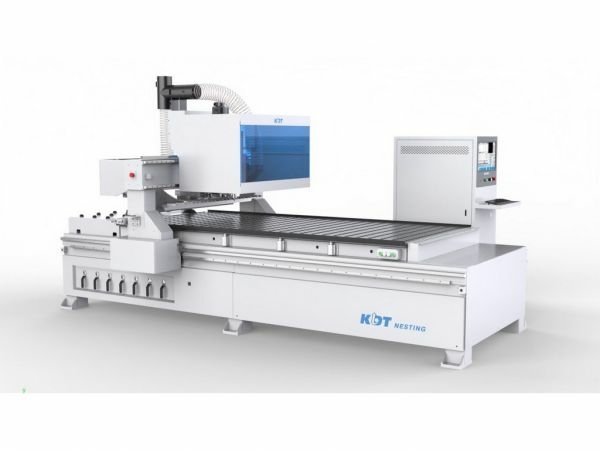

Обрабатывающий центр с ЧПУ KDT KN-2710L
Артикул: obrabatyvayushchiy-tsentr-s-chpu-kdt-kn-2710l Код товара: 104885
Обрабатывающий центр с ЧПУ KDT KN-2710L предназначен для точной, высокоскоростной фрезерной обработки. Он будет незаменим на предприятии начального уровня и полезен на крупносерийном производстве в качестве вспомогательного оборудования.
Отличительные особенности
Зона обработки: 3100*2150*60 мм;
Шпиндель: KDT – мощностью 9 кВт с патроном ISO-30;
Сверлильно-присадочная группа: нет;
Серводвигатели перемещения портала и шпинделя по осям X/Y/Z: - 1,5 кВт;
Скорость перемещения по осям X/Y/Z: – 80/80/30 м/мин;
Механизм автоматической смены инструмента линейного типа на 12 инструментов;
Стойка управления LNC;
Вакуумные насосы EuroVac мощностью 250 м3/час – 2 шт;
Механизм захвата заготовки;
Механизм выравнивания листа;
Датчик калибровки инструмента;
Конструкция портального типа.
KDT Remote Services - (телесервис) дистанционное обслуживание с помощью подключения через интернет с целью обнаружения неисправностей, диагностики, обслуживания, ремонта или оптимизации процесса.
Особенности станка
Особенности модели KDT KN-2710L
- Полноформатный рабочий стол
- Скорость перемещения по осям X/Y/Z: – 80/80/30 м/мин
- Сверлильно-присадочная группа (нет)
- Автоматическая смена инструмента линейного типа
- Стойка управления LNC
- Механизм захвата заготовки
- Механизм выравнивания листа
- Автоматический сталкиватель заготовок
- Механизм очистки стола
- Датчик калибровки инструмента
Конструктивные преимущества
  | ЖЕСТКАЯ КОНСТРУКЦИЯ СТАНИНЫ И ПОРТАЛАСтанина имеет форму рамной конструкции с рёбрами жёсткости и перекрытиями из цельнометаллического листа, это обеспечивает надёжную базу для дальнейшего крепления на неё всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение портала и шпинделя, что в последствии влияет на точность обработки. Станина и портал после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжёлом портальном фрезерном центре за одну установку. |
 | СОВРЕМЕННЫЙ МОЩНЫЙ ЭЛЕКТРОШПИНДЕЛЬ KDT 9 КВТЭлектрошпиндель 9 кВт производства KDT с патроном ISO-30 – прекрасное решение для обработки любого типа профиля изделия. Отличается высокой надежностью и качеством обратки при сниженных параметрах электропотребления. |
 | МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА ЛИНЕЙНОГО ТИПА НА 12 ПОЗИЦИЙ ISO-30Обеспечивает станок необходимым запасом используемых фрез и позволяет производить сложные операции с использованием большего количества инструмента. Магазин оснащён сервоприводом, который позволяет производить замену инструмента с высокой точностью и скоростью за счёт расположения рядом со шпинделем. |
 | УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ИНСТРУМЕНТОВПозволяет осуществлять автоматический замер длины инструмента с высокой точностью. |
 | ПЛАВНОСТЬ ХОДА И ПРЕЦИЗИОННАЯ ТОЧНОСТЬ ПЕРЕМЕЩЕНИЯ МЕХАНИЗМОВ СТАНКАЧастотные преобразователи, сервомоторы INV повышенной мощности 1,5 кВт и прецизионные планетарные редукторы Zhongda и Xinbao. Обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z – 80/80/30 м/мин. ШВП SHAC (Тайвань) по оси Z. |
 | АВТОМАТИЧЕСКИЙ МЕХАНИЗМ ЗАХВАТА ЗАГОТОВОК И ВЫРАВНИВАНИЯ ЛИСТАПодъёмные базирующие упоры; Подъёмные позиционирующие планки; выравниватель листа; Система работает с любыми форматами листа, не превышающими размер рабочего стола. Механизм захвата заготовок с присосками входит в стандартную комплектацию станка. |
 | СТАЛКИВАТЕЛЬ ЗАГОТОВОК/ОЧИСТКА РАБОЧЕГО СТОЛА.Сокращает время обслуживания и исключает попадание стружки под заготовку, что существенно влияет на качество обработки. Облегчает работу оператора. Одновременно производит сталкивание заготовок и очистку стола от стружки. |
  | НАДЕЖНЫЙ И ЭФФЕКТИВНЫЙ ВАКУУМНЫЙ СТОЛНадёжный и эффективный вакуумный стол с рабочей зоной 2850*2150*60 мм. 6 вакуумных зон. Возможна работа в маятниковом режиме и с деталями малых форм. Без масляные пластинчато-роторные насосы EuroVac обеспечивают надёжную фиксацию заготовки. В комплекте 2 шт.; производительность 2*250 м3/час. |
 | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕLNC - ведущая система числового контроллера, сильная защита от помех и масштабируемость. |
   | ДОПОЛНИТЕЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ (ОПЦИОНАЛЬНО)Программное обеспечение ASAI.Nest – редактор и оптимизатор раскроя. Предназначен для минимизации потерь сырья и оптимизации управления пространством плит, подлежащих обработке. Импорт данных из различных программ для проектирования мебели. Раскрой деталей с внутренней и внешней обработкой. Настройка оптимизации раскроя на станке с различными доступными опциями. Настраиваемые этикетки со штрих-кодом или QR-кодом для пользователя. Сокращение отходов сырья. Формирование управляющих программ для обрабатывающих центров. Интегрирован с ПО БАЗИС. |
 | ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПОДЪЕМНЫМ ЗАГРУЗОЧНЫМ СТОЛОМ KHA-2710 (ОПЦИОНАЛЬНО) |
 | ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПОДЪЕМНЫМ ЗАГРУЗОЧНЫМ СТОЛОМ С ЭЛЕКТРОПРИВОДОМ KHA-1710TS (ОПЦИОНАЛЬНО)Оснащается системой выравнивания листа, что обеспечивает высокую точность позиционирования. Автоматическая система нанесения бирок выполняет свою задачу по заданным параметрам, включает в себя возможность поворота бирки на 90 градусов и исключает человеческий фактор. Максимальная высота заготовки 500 мм. |
 | ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПРИЕМНЫМ КОНВЕЙЕРОМ KDT KHA-9710 (ОПЦИОНАЛЬНО) |
Технические характеристики станка
| № п/п | Характеристика | Ед. изм. | Параметр | |
|---|---|---|---|---|
| 1 | Перемещения | |||
| 1.1 | По оси X Y Z | мм | 3100/2150/60 | |
| 2 | Шпиндель KDT | |||
| 2.1 | Частота вращения шпинделя | об/мин | 24000 | |
| 2.2 | Мощность шпинделя | кВт | 9 | |
| 2.3 | Хвостовик инструмента | ISO-30 | ||
| 3 | Сверлильно-присадочная группа | нет | ||
| 4 | Устройство автоматической смены инструмента | |||
| 4.1 | Количество инструментов | шт | 12 | |
| 4.4 | Тип смены инструмента | Линейный | ||
| 5 | Вакуумный стол | |||
| 5.1 | Размер стола | мм | 2850х2150х60 | |
| 5.2 | Число вакуумных зон/ Количество пневматических упоров | шт | 6/6 | |
| 6 | Привод подачи | |||
| 6.1 | Мощность приводов по осям X/Y/Z | кВт | 1,5 | |
| 6.2 | Привод подачи | Сервопривод INV | ||
| 6.3 | Редуктора | Zhongda и Xinbao | ||
| 6.4 | ШВП и Зубчатая рейка | SHAC (Тайвань) | ||
| 6.5 | Скорость быстрых перемещений по осям X/Y/Z | м/мин | 80/80/30 | |
| 7 | Другие данные | |||
| 7.1 | Система ЧПУ | LNC | ||
| 7.2 | Потребляемая мощность | кВт | 30 | |
| 7.3 | Потребление воздуха | л/мин | 570 | |
| 7.4 | Требуемое давление воздуха | Бар | 6,5 | |
| 7.5 | Производительность вакуумных насосов | м³/час | 2x250 | |
| 7.6 | Количество и диаметр выходов под аспирацию | мм | 1х150 | |
| 7.7 | Транспортные габариты станка (ДхШхВ) | мм | 5950*2310*2500 | |
| 7.8 | Масса станка | кг | 5000 | |
