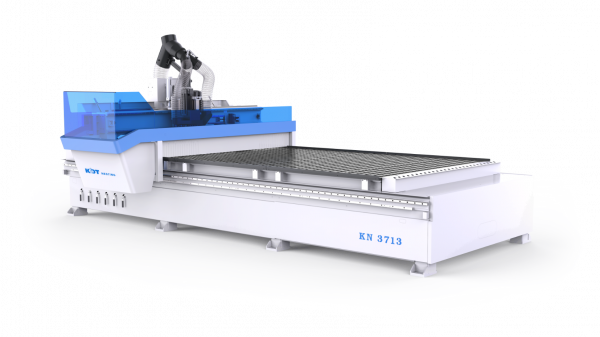

Обрабатывающий центр с ЧПУ KDT KN-3713D (Delta)
Артикул: obrabatyvayushchiy-tsentr-s-chpu-kdt-kn-3713d-delta Код товара: 104884
Предназначен для точной, высокоскоростной фрезерной обработки и присадки отверстий в различных листовых и композиционных материалах, а также массиве древесины мягких и твердых пород. Он будет полезен как на предприятии начального уровня, так и на крупносерийном производстве.
Отличительные особенности
- Увеличенная зона обработки: 4260*2150*100 мм.
- Шпиндель: HSD (Италия) – мощностью 13,2 кВт с патроном HSK-63F.
- Сверлильно-присадочная группа: 10 вертикальных шпинделей (конфигурация 5+5).
- Серводвигатели перемещения портала и шпинделя по осям X/Y/Z: - 2 кВт х 4шт.
- Скорость перемещения по осям X/Y/Z: – 80/80/30 м/мин.
- Механизм автоматической смены инструмента револьверного типа на 12 инструментов.
- Стойка управления DELTA.
- Вакуумные насосы Becker мощностью 5,5 кВт, 244 м3/час – 2 шт.
- KDT Remote Services - (телесервис) дистанционное обслуживание с помощью подключения через интернет с целью обнаружения неисправностей, диагностики, обслуживания, ремонта или оптимизации процесса.
- Механизм захвата заготовки.
- Механизм выравнивания листа.
- Датчик калибровки инструмента.
- Двухконтурная система смазки.
- Система подъема стружки с двумя регулируемыми соплами;
- Конструкция портального типа.
- Станок интегрирован с программой «Базис», «bCAD» и «K-3».
Особенности станка
Особенности модели KDT KN-3713D (Delta)
- Зона обработки: 4260*2150*100 мм;
- Скорость перемещения X/Y/Z: – 80/80/30 м/мин;
- Шпиндель: HSD (Италия) – 13,2 кВт HSK-63F;
- Сверлильно-присадочная группа 10 вертикальных шпинделей;
- Механизм автоматической смены инструмента 12 позиций;
- Стойка управления Delta.
Конструктивные преимущества
  | ЖЕСТКАЯ КОНСТРУКЦИЯ СТАНИНЫ И ПОРТАЛАСтанина имеет форму рамной конструкции с рёбрами жёсткости и перекрытиями из цельнометаллического листа, это обеспечивает надёжную базу для дальнейшего крепления на неё всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение портала и шпинделя, что в последствии влияет на точность обработки. Станина и портал после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжёлом портальном фрезерном центре за одну установку. |
 | СОВРЕМЕННЫЙ МОЩНЫЙ ЭЛЕКТРОШПИНДЕЛЬ 13,2 КВТ ОТ ИТАЛЬЯНСКОГО ПРОИЗВОДИТЕЛЯ HSDЭлектрошпиндель 13,2 кВт от итальянского производителя HSD с патроном HSK 63 F - первый шпиндель с собственным интеллектом, который самостоятельно диагностирует свою работу и отправляет информацию в систему управления станком в режиме реального времени. Это позволяет точно контролировать режимы работы шпинделя и соблюдать требуемую технологию обработки детали, что обеспечивает стабильную работу станка, высокое качество обработки и продлевает время эксплуатации инструмента. |
 | МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 12 ПОЗИЦИЙОбеспечивает станок необходимым запасом используемых фрез и позволяет производить сложные операции с использованием большего количества инструмента. Магазин оснащён сервоприводом, который позволяет производить замену инструмента с высокой точностью и скоростью за счёт расположения рядом со шпинделем. |
 | УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ИНСТРУМЕНТОВПозволяет осуществлять автоматический замер длины инструмента с высокой точностью. |
 | СВЕРЛИЛЬНО-ПРИСАДОЧНАЯ ГРУППА KDT 10V10 шпинделей для сверления по плоскости (конфигурация 5+5). Оптимальный объем используемого инструмента позволяет обрабатывать карты присадки различной сложности. |
  | ПЛАВНОСТЬ ХОДИ И ПРЕЦИЗИОННАЯ ТОЧНОСТЬ ПЕРЕМЕЩЕНИЯ МЕХАНИЗМОВ СТАНКАЗубчатая рейка и шестерня YYC, Направляющие качения и каретки HIWIN (Тайвань) X-30мм, Y/Z-25мм – обеспечивают плавность хода за счёт минимального трения, при этом сохраняя жёсткое сцепление и прецизионную точность. Частотные преобразователи, сервомоторы Delta Electronics повышенной мощности 2 кВт и прецизионные планетарные редукторы Kofon Motion обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z – 80/80/30 м/мин. ШВП PMI (Тайвань) по оси Z=R25мм. |
 | АВТОМАТИЧЕСКИЙ МЕХАНИЗМ ЗАХВАТА ЗАГОТОВОК И ВЫРАВНИВАНИЯ ЛИСТАПодъёмные базирующие упоры; Подъёмные позиционирующие планки; выравниватель листа; Система работает с любыми форматами листа, не превышающими размер рабочего стола. Механизм захвата заготовок с присосками входит в стандартную комплектацию станка. |
 | СТАЛКИВАТЕЛЬ ЗАГОТОВОК/ОЧИСТКА РАБОЧЕГО СТОЛА.Сокращает время обслуживания и исключает попадание стружки под заготовку, что существенно влияет на качество обработки. Облегчает работу оператора. Одновременно производит сталкивание заготовок и очистку стола от стружки. |
   | НАДЕЖНЫЙ И ЭФФЕКТИВНЫЙ ВАКУУМНЫЙ СТОЛНадёжный и эффективный вакуумный стол с рабочей зоной и 4260*2150 мм. 6 вакуумных зон. Возможна работа в маятниковом режиме и с деталями малых форм. Без масляные пластинчато-роторные насосы BECKER обеспечивают надёжную фиксацию заготовки. В комплекте 2 шт.; мощность 2*5,5 кВт; производительность 2*244 м3/час; 200 мбар. |
 | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕСтойка управления Delta Electronics. |
 | ПОДВИЖНАЯ ПАНЕЛЬ УПРАВЛЕНИЯПанель управления можно перемещать в любое положение, что удобно для эксплуатации. |
 | ИНТЕГРАЦИЯ С «БАЗИС»Станок совместим с программой "Базис" |
 | ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПОДЪЕМНЫМ ЗАГРУЗОЧНЫМ СТОЛОМ KHA-2710 (ОПЦИОНАЛЬНО)Рабочая зона 3050х2150х500 мм. Мощность 2,2 кВ. |
 | ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПОДЪЕМНЫМ ЗАГРУЗОЧНЫМ СТОЛОМ С ЭЛЕКТРОПРИВОДОМ KHA-1710TS (ОПЦИОНАЛЬНО)Оснащается системой выравнивания листа, что обеспечивает высокую точность позиционирования. Автоматическая система нанесения бирок выполняет свою задачу по заданным параметрам, включает в себя возможность поворота бирки на 90 градусов и исключает человеческий фактор. Максимальная высота заготовки 500 мм. |
 | ВОЗМОЖНОСТЬ ДООСНАЩЕНИЯ ПРИЕМНЫМ КОНВЕЙЕРОМ KDT KHA-9710 (ОПЦИОНАЛЬНО)Рабочая зона 3185х2120 мм. Мощность 1,5 кВт. |
Технические характеристики станка
| № п/п | Характеристика | Ед. изм. | Параметр | |
| 1 | Перемещения | |||
| 1.1 | По оси X Y Z | мм | 4260/2150/100 | |
| 2 | Шпиндель | HSD ИТАЛИЯ | ||
| 2.1 | Частота вращения шпинделя | об/мин | 24000 | |
| 2.2 | Мощность шпинделя | кВт | 13.2 | |
| 2.3 | Хвостовик инструмента | HSK 63 | ||
| 3 | Сверлильно-присадочная группа для мод. 3713D | KDT 10V | ||
| 3.1 | Вертикальные шпиндели | шт | 5+5 | |
| 3.2 | Скорость вращения | об/мин | 5000 | |
| 3.3 | Посадочный диаметр инструмента | мм | 10 | |
| 3.4 | Мощность | кВт | 1,7 | |
| 4 | Устройство автоматической смены инструмента | |||
| 4.1 | Количество инструментов | шт | 12 | |
| 4.4 | Тип смены инструмента | Револьверный | ||
| 5 | Вакуумный стол | |||
| 5.1 | Размер стола | мм | 4260х2150х100 | |
| 5.2 | Число вакуумных зон/ Количество пневматических упоров | шт | 6/6 | |
| 6 | Привод подачи | |||
| 6.1 | Мощность приводов по осям X/Y/Z | кВт | 4 х 2/2/2 | |
| 6.2 | Привод подачи | Сервопривод DELTA | ||
| 6.3 | Редуктора | KOFON | ||
| 6.4 | ШВП и Зубчатая рейка | YYC | ||
| 6.5 | Скорость быстрых перемещений по осям X/Y/Z | м/мин | 80/80/30 | |
| 7 | Другие данные | |||
| 7.1 | Система ЧПУ | DELTA | ||
| 7.2 | Потребляемая мощность | кВт | 32,8 | |
| 7.3 | Потребление воздуха | л/мин | 570 | |
| 7.4 | Требуемое давление воздуха | Бар | 6,5 | |
| 7.5 | Производительность вакуумных насосов | м³/час | 2x244 | |
| 7.6 | Количество и диаметр выходов под аспирацию | мм | 1х200 | |
| 7.7 | Транспортные габариты станка (ДхШхВ) | мм | 7100*2310*2560 | |
| 7.8 | Масса станка | кг | 6000 | |
