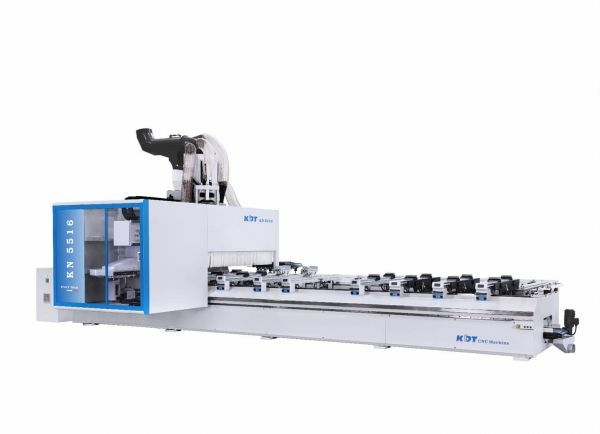

Обрабатывающий центр с ЧПУ KDT KN-5516
Артикул: universalnyy-obrabatyvayushchiy-tsentr-s-chpu-kdt-kn-5516 Код товара: 104874
Обрабатывающий центр KDT KN-5516, разработанный заводом MASTERWOOD (Италия), дочерней компанией KDT Machinery. Станок с многофункциональными возможностями удовлетворяет любые потребности производства.
Предназначен для высокоскоростной 5-ти осевой фрезерной обработки и присадки отверстий в деталях мебельной и столярной продукции (фанера, мебельный щит, ЛДСП, МДФ, массив древесины мягких и твёрдых пород). Широко используется на деревообрабатывающих и мебельных производствах, специализирующихся на выпуске мебели, окон, дверей, лестниц и другого стандартного и нестандартного ассортимента продукции, требующего повышенной точности, гибкости и надёжности оборудования.
Установочные габариты 9370*4870*3080 мм.
Особенности станка
Особенности модели KN-5516
- Предел перемещения X-6080/Y-3050/Z-640 мм;
- Предел перемещения по оси A -20°~200°
- Предел перемещения по оси C 0°~720°
- Зона обработки X-5150/Y- 15001-2/Z - 200 мм;
- Шпиндель HSD – мощностью 12 кВт HSK-F63;
- Сверлильно-присадочная группа: вертикальных 12 шт., горизонтальных 8 шт.;
- 4 магазина автоматической смены инструмента (44 позиции);
- 5 интерполируемых осей;
- Скорость перемещения по осям X/Y/Z – 48/48/18 м/мин;
- Портальная конструкция
Конструктивные преимущества

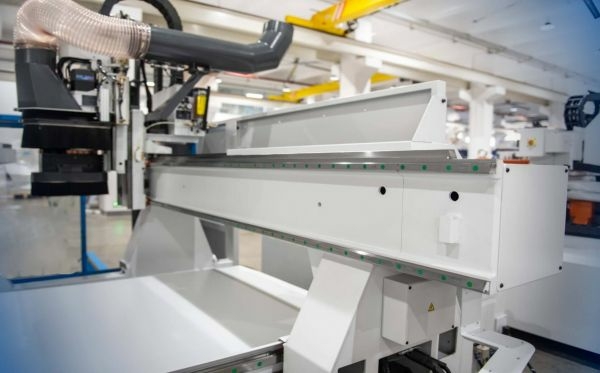

 | СТАНИНА И ПОРТАЛСтанина и портал тяжёлое монолитное основание (ось Y Z). Сварная стальная конструкция с рёбрами жёсткости гарантируют жёсткость и прочность конструкции. Данное решение обеспечивает стабильную работу станка без лишних вибраций и высокую точность обработки. Портал (ось Y), на котором смонтированы рабочие узлы перемещается продольно (ось X) вдоль основания. За счёт массивной портальной конструкции, обеспечивается высокая жёсткость и надёжность конструкции. |
 | ПЯТИ ОСЕВОЙ АГРЕГАТ HSD (ИТАЛИЯ)Пяти осевой агрегат HSD (Италия), оснащён мощным электрическим шпинделем с жидкостным охлаждением. Соответствует всем техническим требованиям для точного и высокоскоростного фрезерования. |
  | ЭЛЕКТРОШПИНДЕЛЬ HSD 12 КВТФрезерный узел смонтирован на каретке «Z», имеет пневматический запуск. Перемещение происходит по линейным направляющим шириной 75 мм и линейным подшипникам с предварительным нагружением, способным выдерживать одинаковые нагрузки в 4-х направлениях. Данное решение вместе с большим расстоянием между направляющими оси «Z» и оптимальным положением ходового винта (в центральной позиции) гарантирует высокую точность фрезеровки. Два сенсора обеспечивают правильный захват инструмента. Электрошпиндель оборудован системой очистки конуса посредством обдува воздухом для безопасного захвата. Жёсткая конструкция Жидкостное охлаждение. Конусные зажимы HSK-F63. Скорость вращения до 24 000 об/мин. Поворот по оси «C» +/- 360 ^. Поворот по оси «A» +/- 110 ^. Автоматическая смена инструмента. Система контроля инструмента. Диагностика шпинделя визуализирована на стойке управления. Защита от перегрузок. |
 | ДВОЙНОЙ ВИНТ ПО ОСИ ZДвойной винт по оси Z обеспечивает надёжную конструкцию, за счёт распределения и снижение нагрузки на ШВП и направляющие. Быстрое переключение между различными процессами существенно влияет на увеличение скорости обработки. |
 | СВЕРЛИЛЬНАЯ ГРУППА 20 ПОЗИЦИЙСверлильная группа 20 позиций - для вертикальных и горизонтальных операций сверления с независимыми шпинделями. Все шпиндели поддерживают режимы для одиночного или множественного сверления. 12 (8+4) независимых вертикальных шпинделей вдоль оси X и оси Y, 4 (2+2) двойных независимых горизонтальных шпинделей вдоль оси X и оси Y, Пазовальная пила. |

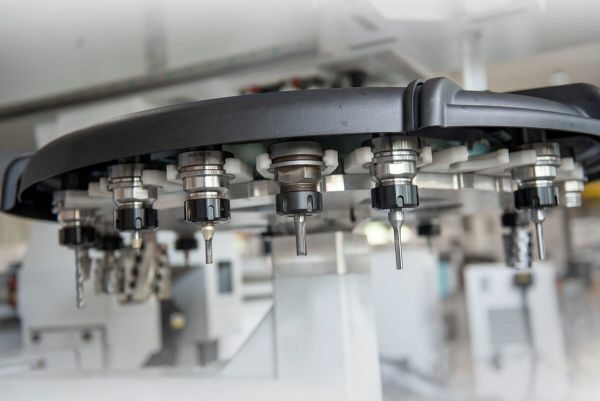

 | МАГАЗИН ИНСТРУМЕНТА КАРУСЕЛЬНОГО ТИПА НА 22 ПОЗИЦИИМагазин инструмента карусельного типа на 22 позиции, оснащён сервоприводом и обдувом зоны захвата инструмента. Максимально допустимый вес инструмента 6 кг. |
 | МАГАЗИН ИНСТРУМЕНТА 5 ПОЗИЦИЙ ДЛЯ ПАТРОНА HSK 63 FМагазин инструмента 5 позиций для патрона HSK 63 F линейного типа в базовой комплектации для использования тяжёлых агрегатов: |
 | ДОПОЛНИТЕЛЬНЫЙ МАГАЗИН КАРУСЕЛЬНОГО ТИПА НА 16 ПОЗИЦИЙ |

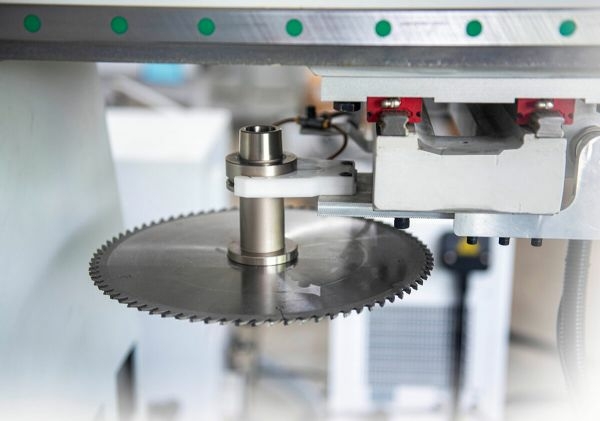

 | ОТДЕЛЬНЫЙ МАГАЗИН ДЛЯ УСТАНОВКИ ОСНАСТКИ С ПИЛЬНЫМ ДИСКОМ ДО 250 ММ |

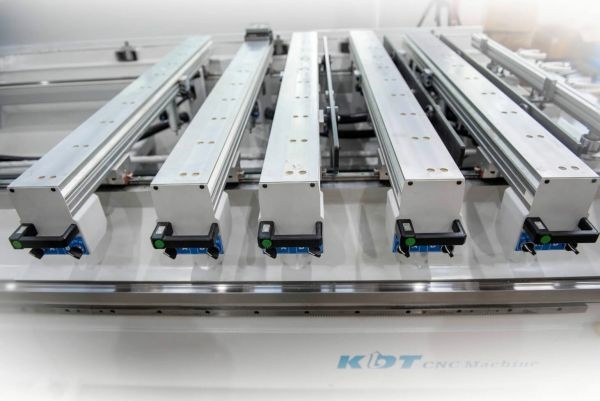

    | ЛЕНТОЧНЫЙ КОНВЕЙЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ В БАЗОВОЙ КОМПЛЕКТАЦИИБез шланговый тип рабочего стола. Высокотехнологичная система из алюминиевых профилей для вакуумных подушек или пневматических зажимов. Алюминиевые профили с внутренними камерами для вакуума с магнитными клапанами. Данная система позволяет избавиться от всех внешних шлангов и имеет следующие преимущества:
Преимущество данного решения:
Позиционирование алюминиевых профилей по линейным направляющим и каретками плавного перемещения. Линейные подшипники с двусторонним уплотнением для предотвращения попадания пыли внутрь. Блокировка алюминиевых суппортов всегда активирована на двух направляющих посредством пружинного устройства. Пневматическая разблокировка. Суппорты - Станок оборудован 8-ю суппортами с базовыми упорами внутри алюминиевых профилей для высокой жёсткости. Опускание упоров управляется ЧПУ.
|
 | ЗАЩИТНОЕ ОГРАЖДЕНИЕ И ОПТИЧЕСКИЙ БАРЬЕРОборудование оснащено защитным ограждением и оптическим барьером, что обеспечивает безопасную эксплуатацию для пользователей. |
Технические характеристики станка
| Наименование | KN-5516 |
|---|---|
| РАБОЧЕЕ ПОЛЕ (ход оси / рабочее поле / скорость оси) | |
| — Ось X | 6080 мм / 5150 мм / 48 м/мин |
| — Ось Y | 3050 мм / 1500 мм / 48 м/мин |
| — Ось Z* | 640 мм / * мм / 18 м/мин * A = 125 MM * H = 200 MM * C = 180 MM |
| Шарико-винтовые передачи | TBI MOTION |
| Профильные линейные направляющие | HIVIN |
| Зубчатая рейка | K.H. |
| Сервоприводы | DELTA |
| СВЕРЛИЛЬНАЯ ГРУППА | |
| — вертикальные шпиндели | 12 шт (8 по X, 4 по Y) |
| — горизонтальные шпиндели | 8 шт (2+2 по X, 2+2 по Y) |
| — межцентровое расстояние между шпинделями | 32 мм |
| ПАЗОВАЛЬНАЯ ПИЛА (интегрирована в сверлильную голову) | |
| — максимальный диаметр пилы | 120 мм |
| ЭЛЕКТРОШПИНДЕЛЬ HSD с жидкостным охлаждением | |
| — мощность | 12 кВт |
| — конусные зажимы | HSK 63F |
| — скорость вращения | 24000 об/мин |
| МАГАЗИН ИНСТРУМЕНТА ЛИНЕЙНОГО ТИПА | |
| — количество позиций | 5 + 1 шт (1 для пильного диска 250) |
| МАГАЗИН ИНСТРУМЕНТА КАРУСЕЛЬНОГО ТИПА | 2 шт |
| — расположение | сбоку портала |
| — количество позиций | 22 + 16 шт |
| — максимальный диаметр инструмента | 240 мм |
| — расстояние между центрами инструмента | 102 мм |
| СУППОРТЫ (подвижные столы) | |
| — количество | 8 шт |
| — базовые упоры | передние 6 шт, промежуточные 8 шт. боковые: левый 2 шт, правый 2 шт |
| ВАКУУМНЫЙ НАСОС BECKER | |
| — тип | шиберный, без масляный |
| — мощность | 5,5 кВт |
| — производительность | 243 м3/час |
| УПРАВЛЕНИЕ И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | |
| — Стойка управления OSAI | включено |
| — Программное обеспечение Masterwork, Master AT | включено |
| — Импорт из БАЗИС-КОНСТРУКТОР-МЕБЕЛЬЩИК | Включено (необходимо наличие модуля БАЗИС ЧПУ) |
| Общая мощность | 28 кВт |
| Транспортные габариты | 8600*2300*2580 |
