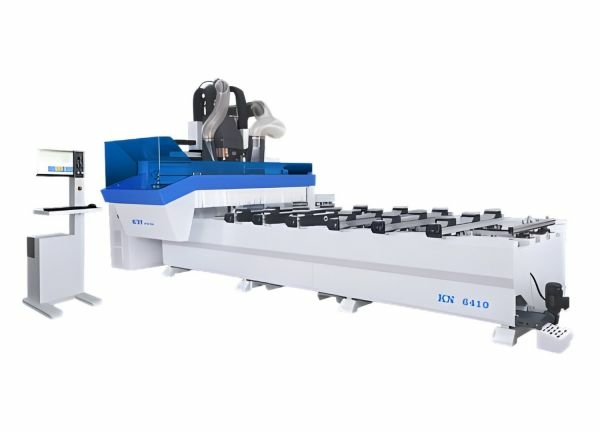

Обрабатывающий центр с ЧПУ KDT KN-6410C

ВОЗМОЖНОСТИ

Станок выполняет следующие операции: трех осевая фрезерная обработка (фасады, двери, детали корпусной мебели и др.), присадка отверстий с пяти сторон и пазование по оси Х с помощью пилы.

Данные операции обеспечивают обработку простых и сложных деталей за одну установку без перенастройки станка.

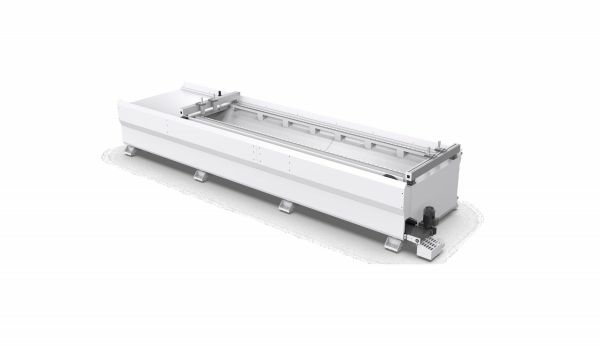

СТАНИНА И КОНСОЛЬ

Станина имеет форму рамной конструкции с ребрами жесткости и перекрытиями из цельнометаллического листа, это обеспечивает надежную базу для дальнейшего крепления на нее всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение консоли и шпинделя, что в последствии влияет на точность обработки.

ЗУБЧАТАЯ РЕЙКА И ШЕСТЕРНЯ

Обеспечивают высокую точность и плавность хода за счет минимального трения и отсутствия люфтов.

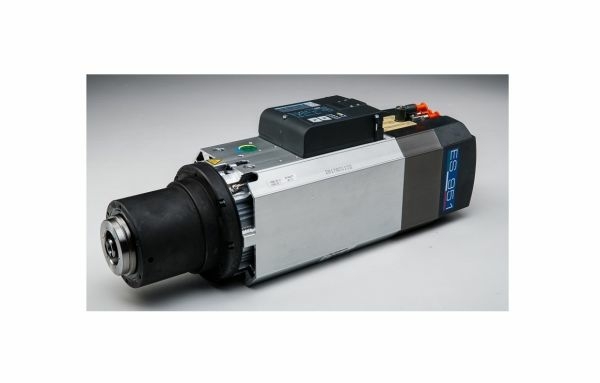

ЭЛЕКТРОШПИНДЕЛЬ

Станок оснащен современным мощным электрошпинделем 13,2 кВт от итальянского производителя HSD, "ES951 e-core". Это первый шпиндель с собственным интеллектом, который самостоятельно диагностирует свою работу и отправляет информацию в систему управления станком в режиме реального времени. Это позволяет точно контролировать режимы работы шпинделя и соблюдать требуемую технологию обработки детали, что обеспечивает стабильную работу станка, высокое качество обработки и продлевает время эксплуатации инструмента.

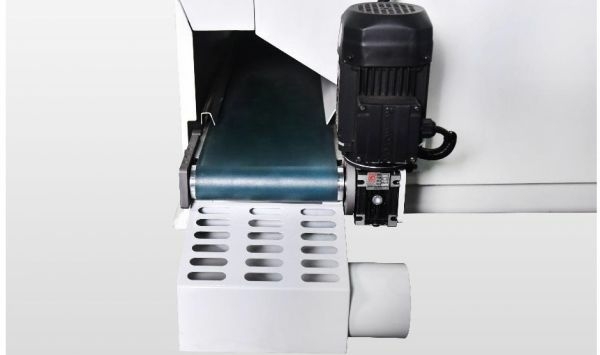

КОНВЕЙЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ

Станок в базовой комплектации имеет конвейер для удаления стружки и небольших остатков заготовок.

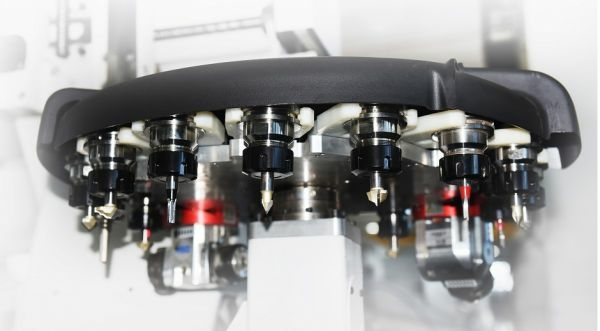

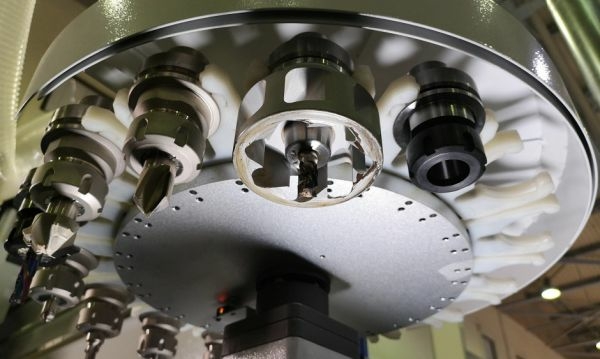

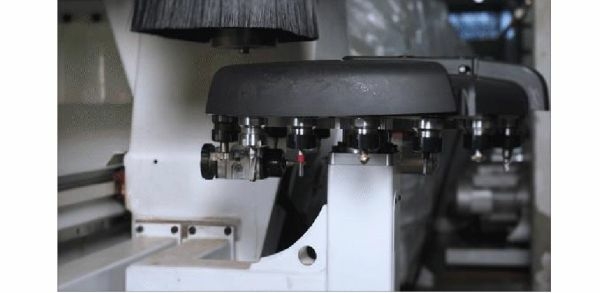

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА

Магазин автоматической смены инструмента на 16 позиций обеспечит станок необходимым запасом используемых фрез и позволит производить сложные операции с использованием большего количества инструмента.

Магазин оснащен сервоприводом, который позволяет производить замену инструмента с высокой точностью и скоростью.

ИНСТРУМЕНТАЛЬНЫЙ И ШПИНДЕЛЬНЫЙ КОНУС HSK 63 F

Система оснасток HSK была разработана немецкими специалистами специально для высокоскоростной и высокоточной обработки.

Применение конуса HSK обеспечивает радиальную и осевую точность.

HSK 63 F предназначен для использования высокоскоростного инструмента.

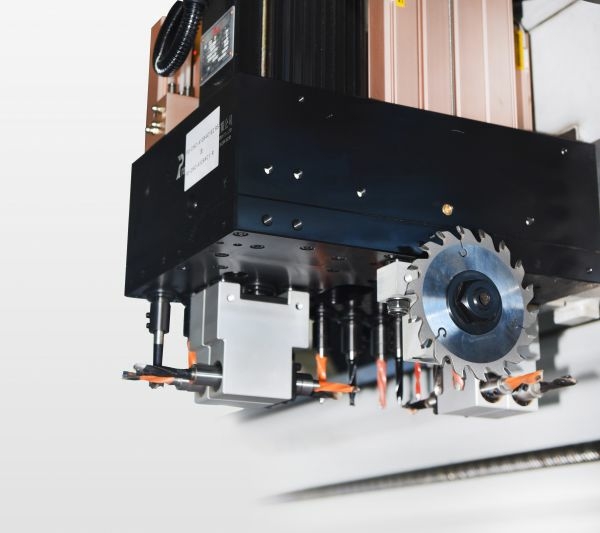

СВЕРЛИЛЬНО-ПРИСАДОЧНАЯ ГРУППА

12V+4H+1S

12 шпинделей для сверления по плоскости, 8 горизонтальных, дисковая пила.

СЕРВОПРИВОД

Сервомоторы Delta Electronics повышенной мощности
по оси X- 1,8 кВт;
по осям Y/Z- 1,3 кВт;
и прецизионные планетарные редукторы SESAME Motor Тайвань.

Обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z – 80/75/30 м/мин.

СОВОКУПНОСТЬ НАПРАВЛЯЮЩИХ КАЧЕНИЯ И КАРЕТКИ PMI GROUP

Обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.

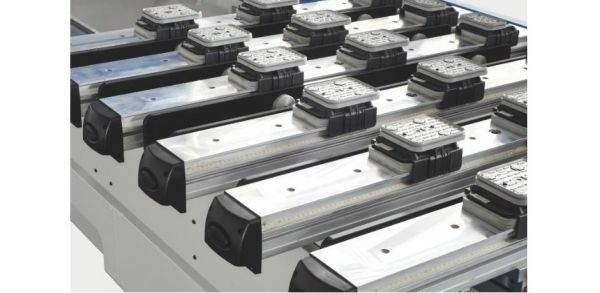

РАБОЧИЙ СТОЛ С ПРИСОСКАМИ БЕЗ ШЛАНГОВОГО ТИПА

Надежный и эффективный рабочий стол без шлангового типа с подвижными траверсами и вакуумными присосками «SCHMALZ» Германия. Возможность установки до 8-ми вакуумных подушек на каждый профиль.

ПОЗИЦИОНИРОВАНИЕ ДЕТАЛИ

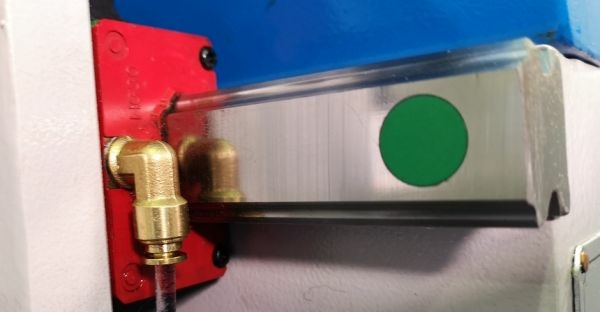

В комплекте 18 (12+6) вакуумных присосок «Schmalz» и 14 пневматических упоров обеспечат точное и надежное крепление заготовки.

МАЯТНИКОВЫЙ РЕЖИМ

Маятниковый режим – делит рабочий стол на две зоны — это позволяет задавать различные программы обработки в этих зонах, это позволяет значительно сократить время работы (цикла) станка; - в то время, когда обработка происходит в одной из зон, в другой оператор производит обслуживание станка (смену заготовки).

УДОБСТВА ЭКСПЛУАТАЦИИ

Пульт ручного управления и тески для установки инструмента облегчают работу оператора.

ДВУХКОНТУРНАЯ СИСТЕМА СМАЗКИ

Осуществляет смазку всех необходимых узлов и агрегатов. По оси Х/Y автоматическая система смазки, по оси Z ручная.

АГРЕГАТНАЯ ОСНАСТКА

В базовой комплектации станок подготовлен для установки агрегатной оснастки (оснастка подбирается опционально).

СИСТЕМА УПРАВЛЕНИЯ

MasterAT (Masterwood, Италия) – простой и удобный в использовании интерфейс.

CAD программа - MasterWork для моделирования, редактирования и создания управляющих программ.

MASTERWORK – это графическое ПО, которое позволяет избежать ISO-программирования благодаря легкому, быстрому и интуитивно понятному интерфейсу. MASTERWORK не графический компилятор строк (ISO), а реальная среда программирования, ориентированная на изделие. Это инструмент для всех пользователей, но специально предназначен для тех, кто не имеет опыта программирования.

MASTERWORK поддерживает стандарты Windows и гарантирует незамедлительное и легкое понимание всех команд.

KDT REMOTE SERVICES - (ТЕЛЕСЕРВИС)

KDT Remote Services - (телесервис) дистанционное обслуживание с целью обнаружения неисправностей, диагностики, ремонта или оптимизации процесса.

Обеспечивает и поддерживает:
- визуализацию интерфейса оператора;
- диагностические сигналы;
- резервное копирование файлов и возможность их переноса;
- апгрейд операторского интерфейса и логики ЧПУ;
- онлайн сверку и изменение статуса конфигураций, параметров и программ.

Возможность подключения удаленного доступа к обрабатывающим центрам через интернет-соединение, позволяет получать эффективную поддержку не только от специалистов компании ЛИГА, но и от непосредственных специалистов завода KDT.

по оси X, мм

по оси Y, мм

по оси Z, мм

3250

1250

200

Производитель

Частота вращения, об/мин

Мощность, кВт

Хвостовик инструмента

HSD ИТАЛИЯ

24000

13,2

HSK63

Производитель

Вертикальные шпиндели, шт.

Горизонтальные шпиндели, шт.

Скорость вращения, об/мин

Посадочный диаметр инструмента, мм

Дисковая пила, мм

HSD 12V+4H+1S ИТАЛИЯ

12

8

6000

10

120

Вакуумные траверсы без шлангового типа SСHMALZ, шт.

Вакуумные присоски SСHMALZ, шт.

Количество пневматических упоров, шт.

6

12

14
