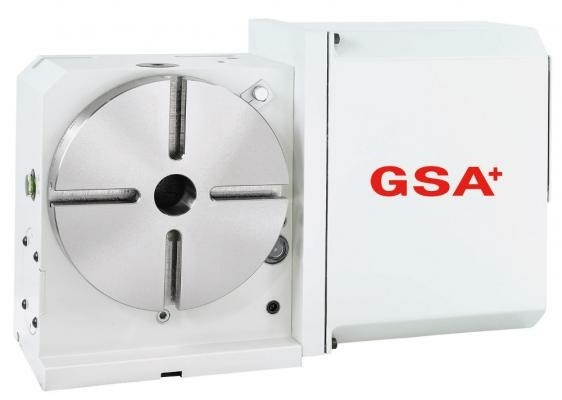

Одноосевой поворотный стол ЧПУ CNC-200R GSA+

Одноосевой поворотный стол ЧПУ CNC-200R GSA+

Добро пожаловать в мир инновационного промышленного оборудования! Представляем вам одноосевой поворотный стол ЧПУ CNC-200R GSA+, который станет незаменимым помощником на вашем производстве.

Преимущества:

• Высокая точность позиционирования
• Надежность и долговечность
• Простота управления с помощью ЧПУ
• Широкий диапазон скоростей вращения
• Компактный размер, экономия места на производстве

Особенности:

• Диаметр плоскости поворота - 200 мм
• Максимальная нагрузка на стол - 100 кг
• Угол поворота - 360 градусов
• Система охлаждения для продления срока службы

Назначение:

Одноосевой поворотный стол ЧПУ CNC-200R GSA+ предназначен для точного позиционирования и вращения заготовок или деталей на производстве. Он идеально подходит для обработки деталей в автоматическом режиме, обеспечивая высокую производительность и качество работы.

Сферы применения:

• Машиностроение
• Авиационная промышленность
• Автомобильное производство
• Электроника
• Мебельное производство

Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.

Многоточечная пневматическая или гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании.

Универсальный интерфейс, позволяющий проводить как контурную обработку с применением 4-й оси, так и индексирование по М-кодам при позиционной обработке.

Увеличенное отверстие в шпинделе позволяет закреплять трубные заготовки. Поворотные столы данного типа широко применяются на вертикальных обрабатывающих центрах и фрезерных станках. Двигатель может быть установлен как с правой, так и с левой стороны.

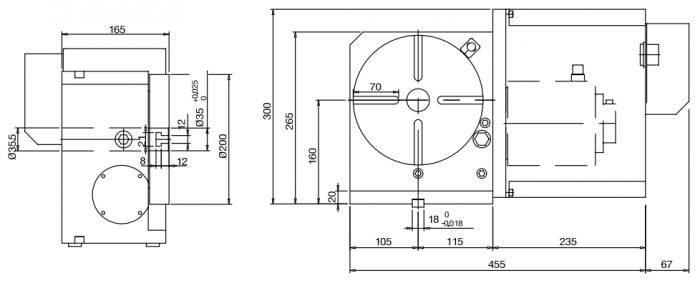

Технические характеристики CNC-200R GSA+
Параметр	Ед. изм.	Значение
Диаметр	мм	200
Высота центров при вертикальной установке	мм	160
Высота стола при горизонтальной установке	мм	165
Общая высота при вертикальной установке	мм	265
Вес CNC-200R нетто (без двигателя)	кг	84
Центральное отверстие	мм	35Н7
Ширина Т-пазов	мм	12Н7
Ширина направляющего сухаря	мм	18Н7
Сервомотор Meldas		НF-104T
Сервомотор Fanuc		a4i
Сервомотор Siemens		1FK7060
Сервомотор Heidenhein		QSY116C
Передаточное число		1:90
Минимальный угол	град	0,001
Максимальные обороты	об/мин	22,2
Усилие пневмозажима	кг*м	25
Усилие гидрозажима	кг*м	50
Класс точности позиционирования		20”
Повторяемость (Однонаправленный)	с	±4”
Повторяемость (Двунаправленный)	с	±8”
Макс. усилие резания	кг*м	23

Максимальные нагрузки
Параметр	Схема	Ед. изм.	Значение
Максимальная вертикальная нагрузка		кг	W = 125
Максимальная горизонтальная нагрузка		кг	W = 250
Максимальное радиальное усилие		кг	F = 1100
Максимальное радиальное усилие		кг*м	FxL = 50
Максимальное радиальное усилие		кг*м	FxL = 100

• Модель CNC-200R
• Производство Тайвань
