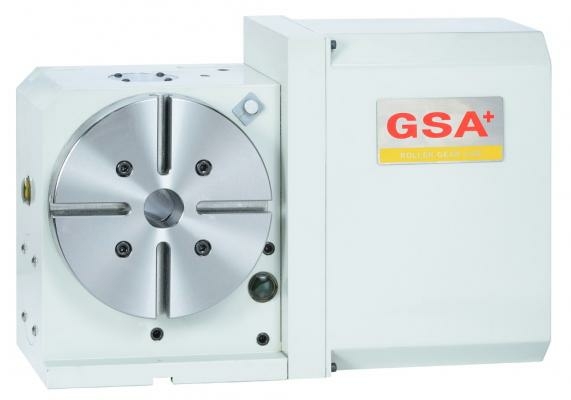

Одноосевой поворотный стол ЧПУ RCT-200R GSA+ для станков с роликовой передачей

0.0 (голосов 0)
Код товара: 77149
Под заказ
0 ₽
Купить в 1 клик
Одноосевой поворотный стол ЧПУ RCT-200R GSA+ для станков с роликовой передачей
Одноосевой поворотный стол ЧПУ RCT-200R GSA+ для станков с роликовой передачей
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: Gsa+ (Тайвань)

Преимущества одноосевого поворотного стола ЧПУ RCT-200R GSA+

  • Высокая точность позиционирования
  • Простота управления с помощью ЧПУ
  • Надежная роликовая передача
  • Долговечность и надежность конструкции
  • Гарантированное качество от производителя

Особенности одноосевого поворотного стола ЧПУ RCT-200R GSA+

  • Диаметр поворотного стола - 200 мм
  • Максимальная нагрузка - 100 кг
  • Угол поворота - 360 градусов
  • Совместим с различными станками с роликовой передачей

Назначение и сферы применения

Одноосевой поворотный стол ЧПУ RCT-200R GSA+ предназначен для точного позиционирования и поворота заготовок и деталей на станках с роликовой передачей. Идеально подходит для использования в машиностроении, авиационной промышленности, медицинском оборудовании и других отраслях, где требуется высокая точность и надежность.

Технические характеристики RCT-200R
Параметр Ед. изм. Значение
Диаметр стола мм 200
Высота центра в вертикальной позиции мм 160
Высота стола в горизонтальной позиции мм 189
Общая высота в вертикальной позиции мм 265
Вес RCT-200R нетто кг 80
Диаметр сквозного отверстия в шпинделе мм 35H7 / 35
Ширина Т-образных пазов мм 12H7
Ширина направляющего блока мм 18H7
Серводвигатель MELDAS HF-104T
Серводвигатель FANUC α4 i / 4000
Серводвигатель SIEMENS 1FK7060
Серводвигатель HEIDENHAIN QSY116C
Передаточное число 1:40
Минимальный инкремент град 0.001
Max. частота вращения об/мин 50
Усилие пневмозажима кг*м 25
Усилие гидрозажима кг*м 50
Точность позиционирования без энкодера с 20"
Повторяемость (Однонаправленный) с 4"
Повторяемость (Двунаправленный) с 8"
Max. момент вращения кг*м 25

Максимальные нагрузки
Параметр Схема Ед. изм. Значение
Максимальная вертикальная нагрузка кг W = 75
Максимальная горизонтальная нагрузка кг W = 150
Максимальное радиальное усилие кг F = 800
Максимальное радиальное усилие кг*м FxL = 45
Максимальное радиальное усилие кг*м FxL = 40
