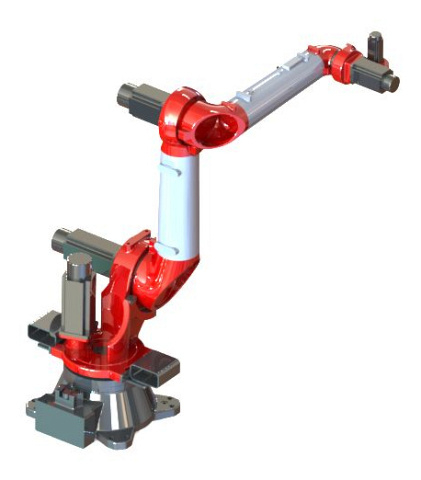

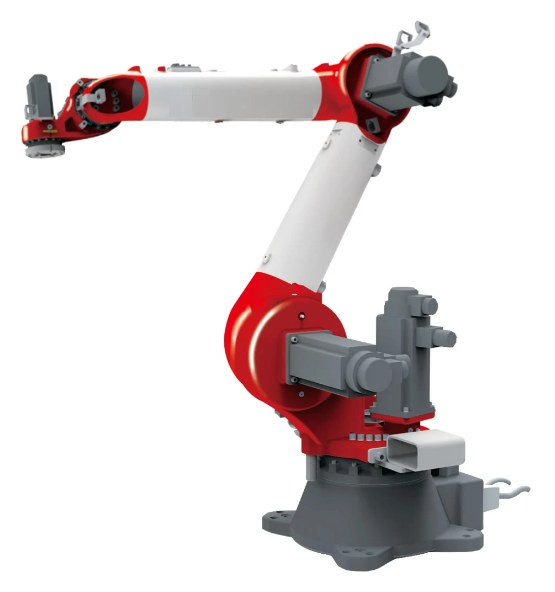

Паллетайзер IR-BR5110
(голосов 0)
Артикул: 9888684ir_br5110 Код товара: 105309
Под заказ
На основе роботов серии BR после оптимизации и обновления родился 5-ти осевой IR-BR5110 с высокой мощностью, высокой скоростью и нагрузкой 110 кг. Этот робот с двухскоростной структурой занимает очень мало места для установки. 4-я и 5-я оси - оптимизированы под высокую нагрузку и крепление усиленных захватов. IR-BR625 подходит для сборки, погрузки и разгрузки, погрузочно-разгрузочных работ, штамповки, плотно расположенных буровых центров и т. д.
Область применения IR-BR5110
IR-BR625 подходит для сборки, погрузки и разгрузки, погрузочно-разгрузочных работ, штамповки, плотно расположенных буровых центров и т. д.
Схемы обработки IR-BR5110
 |
Перемещения |
Конструктивные особенности IR-BR5110
| Высокий уровень защиты Пяти и шестиосный робот разработан с учетом требований водной среды. Робот использует метод внутренней проводки, конструкция улучшает герметизирующий эффект, а уровень защиты концов достигает IP67. |
|
| Более гибкий без мертвого угла В торцевом пространстве в 500° мертвого угла нет. Когда обычного режима внешнего вращения недостаточно, режим внутреннего вращения используется для создания другого способа достижения минимального пространства. |
|
| Легче, чем другие обычные роботы с такой же нагрузкой. Он принимает авиационное алюминиевое литье и легкую конструкцию. Вес тела составляет всего 220 кг, что как минимум на 30 кг легче, чем у других роботов с такой же нагрузкой. |
Технические характеристики IR-BR5110
| Характеристика | Значение |
|---|---|
| Число степеней свободы, шт. | 5 |
| Максимальная нагрузка, кг | 110 |
| Максимальный рабочий радиус, мм | 2400 |
| Повторяемость, мм | ±0,2 |
| Класс защиты IP робота | IP50 |
| Длина кабеля до ПУ, м | 8 |
| Длина питающего кабеля, м | 8 |
| Параметры входа / выхода ( I / O ) | 32 входа (варианты проводимости NPN, PNP), 31 выход( проводимость NPN) |
| Сигнальная линия | 26 конт, авиа под пайку |
| Диаметр пневматической трубки, мм | 2 x Ø8 |
| Емкость резервной батареи, кВА | 17 |
| Потребляемая мощность, кВт | 14 / 3 фазы |
| Напряжение, В | 380 |
| Сила тока, А | 23 |
| Способ монтажа / поверхность | Горизонтальная |
| Класс защиты шкафа управления | IP53 |
| Вес шкафа управления, кг | 180 |
| Основные операции | Перемещение / Паллетирование / Покраска |
| J1, ° | ±180 |
| J2, ° | -180 / 0 |
| J3, ° | +20 / +330 |
| J4, ° | ±360 |
| J5, ° | ±120 |
| J6, ° | ±360 |
| J1 | 85 °/с，1,48 рад/с |
| J2 | 78 °/с，1,35 рад/с |
| J3 | 70 °/с，1,22 рад/с |
| J4 | 187 °/с，3,27 рад/с |
| J5 | 225 °/с，3,93 рад/с |
| J1 | 128 °/с，2,23 рад/с |
| J2 | 116 °/с，2,03 рад/с |
| J3 | 105 °/с，1,84 рад/с |
| J4 | 225 °/с，3,93 рад/с |
| J5 | 300 °/с，5,23 рад/с |
| J4, кг㎡ | 26,4 |
| J5, кг㎡ | 5,3 |
| J4, Нм | 707 |
| J5, Нм | 327 |
| Температура, °C | 0 - 45 |
| Влажность, % | 20 - 80 |
| Другое | Избегайте контакта с легковоспламеняющимися, взрывоопасными или агрессивными газами и жидкостями. Беречь от источников электронного шума (плазма). |
| Вес, кг | 980 |
