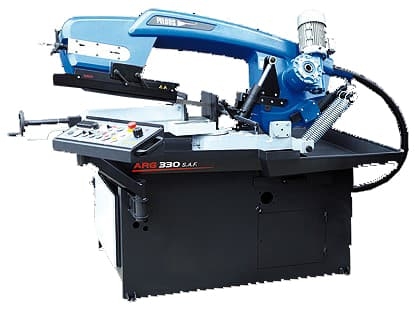

Pilous ARG 330 S.A.F. - станок ленточнопильный полуавтоматический sta100128

Ленточнопильный станок Pilous ARG 330 S.A.F предназначается для распиловки заготовок из низколегированных и высоколегированных сплавов, в том числе из нержавеющих и инструментальных сталей. Модель оснащается мощным гидроагрегатом, который способствует стабильности работы. Весь цикл пиления запускается нажатием одной кнопки, что гарантирует высокую точность и производительность. Большое и прочное основание с съемным поддоном для стружки обеспечивает устойчивость конструкции. Для придания вибростойкости несущие компоненты изготовлены из отливок из серого чугуна. Замена ленточной пилы осуществляется максимально легко, достаточно открыть кожух рамы.

Станок ленточнопильный полуавтоматический Pilous ARG 330 S.A.F. относится к классу маятниковых станков с консольным закреплением пильной рамы и позволяет резать заготовки под углом от 0º до + 60º.

Станок оснащен гидростанцией (обозначение «SА» в наименовании станка). Наличие гидростанции позволяет максимально автоматизировать рабочий процесс (зажим заготовок в тисках, запуск пилы, подъем и опускание рамы), а также создать необходимое усилие резания, благодаря чему существенно увеличивается производительность работы станка.

Максимальные габариты станка Pilous ARG 330 S.A.F. позволяют обрабатывать заготовки как для нужд машиностроительной отросли, так и в строительной сфере. Макс прямоугольник пиления 395х320, что позволяет пилить тавр, двутавр и швеллер с высотой до 40го размера.

Станок ARG 330 S.A.F. является эталонным станком по своим мощностным характеристикам: параметры используемого полотна 34х1,1 мм, мощность 3.7 кВт, максимальные габариты обрабатываемых заготовок, качество, новаторство в дизайне, эргономичность системы управления, вплоть до разработки станины станка (продуманно удобство циркуляции СОЖ, работы с крупными заготовками), вес станка и общие габариты.

Преимущества

• Мощный мотор гидростанции - 0.37 кВт;
• Возможность плавной регулировки скорости резания от 15 до 90 м/мин;
• Высота стола тисков - 925 мм;
• Большой объем бака гидросистемы - 25 л (ISO 6743/4 - HM);
• Габаритные размеры (мин.) - 1750х1350х2200 мм;
• Литье корпуса рамы выполнено с полыми карманами, проходящими через всю раму;
• Использование прочной широкой ленты;
• Переключение на ручной режим позволяет отдельно управлять всеми функциями с пульта управления;
• Усилие зажима в тисках регулируется исходя из типа зажимаемой заготовки;
• Шнековый конвейер (опция);
• Плавная регулировка угла реза в диапазоне от 90 до 30 градусов;
• Поворотная рама установлена в подшипниковых опорах с радиально упорными роликовыми подшипниками;
• Точная заводская регулировка преднатяга подшипников гарантирует жесткость и точность работы;
• Обновленный дизайн рамы позволяет распиливать заготовки больших размеров;
• Быстрозажимной механизм и возможность плавной регулировки угла поворота пильной рамы по угловой шкале;
• Массивные тиски для простого и надежного крепления заготовки;
• Шкивы увеличенного диаметра, обновленная система натяжения и механизмы вращения полотна увеличивают многократно стойкость инструмента;
• Бесшумный и необслуживаемый червячный мотор-редуктор;
• Все электрические кабели убраны во внутренние полости станка, что исключает их повреждение;
• Контроль натяжения ленточного полотна и аварийное выключение станка в случае разрыва полотна;
• Упор для выставления заготовок со шкалой длиной 500 мм.

Параметры резки Pilous ARG 330 S.A.F:

	Виды заготовок
	90°
	+45°

Технические характеристики Pilous ARG 330 S.A.F

№	Наименование	Параметры
1.	Максимальный размер разрезаемого материала:	При 90 градусах	При -45 градусах	При +45 градусах	При +60 градусах
Трубы, круги, диаметр, мм	330	240	250	165
Труба, профиль квадратного сечения, мм	320×320	200×200	230×230	150×150
Труба, профиль прямоугольного сечения, мм	395х320	250х140	250х170	150×150
2.	Угол поворота рамы пилы, град	-45; 0; +45; +60
3.	Размер полотна, мм	34×1,1×3870
4.	Скорость резания (плавная регулировка), м/мин	15-90
5.	Двигатель, В/Гц/кВт	380/50/3,0
6.	Мощность гидравлической станции, кВт	0,37
7.	Мощность помпы СОЖ, кВт	0,12
8.	Подача пильной рамы	гидростанция
9.	Привод тисков	гидравлический
10.	Объем гидравлического бака/ бака для СОЖ, л	25/30
11.	Рабочая высота стола, мм	955
12.	Габаритные размеры станка, мм	min 1600x1900x2250
длина х ширина х высота	max 2150x2450x2550
13.	Масса брутто/нетто, кг	880/940

Станок комплектуется системами и инструментом:

• электроника от Eaton, ABB (ЕС); Omron (Япония);
• гидравлика от Argo-Hytos (Чехия);
• инструмент от Pilous (Германия), Wikus (Австрия)

На станке установлен частотно-регулируемый привод (индекс “F” в наименовании), благодаря чему скорость движения ленты можно плавно регулировать.
