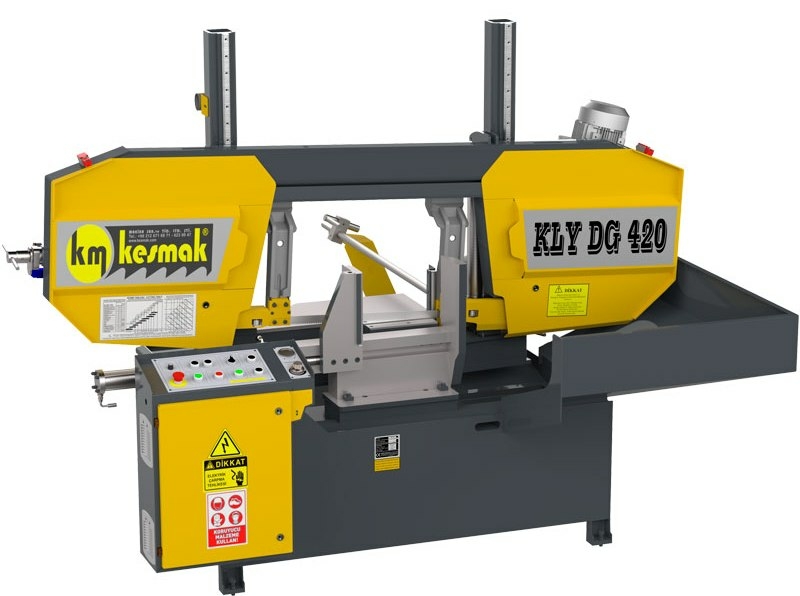

Ленточнопильные станки по металлу Kesmak KLY DG 420 служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.
Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.
Преимущества Kesmak KLY DG 420
- Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,5 мм
- Высокое качество поверхности реза
- Малая ширина пропила экономит расход металла
- Возможность резки пакетов заготовок
- Все виды заготовок: сплошные заготовки, сортовой прокат, трубы
- Возможность резки под углом до ± 45º
Обработка заготовок Kesmak KLY DG 420
| Осуществление реза под углом и размер заготовки, мм |
| 30° |
45° |
60° |
90° |
| Вид заготовки |
 |
150 |
350 |
420 |
430 |
 |
140х140 |
330х330 |
380х380 |
420х420 |
 |
120х420 |
320х350 |
340х420 |
420х500 |
Автоматические ленточнопильные станки применяются на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.
Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.
Технические характеристики Kesmak KLY DG 420
| Длина |
2320 мм |
| Ширина |
1420 мм |
| Высота |
1890 мм |
| Размеры ленточного полотна |
5200х34х1.1 мм |
| Привод подачи СОЖ |
0.12 кВт |
| Конвейер для удаления стружки |
0.18 кВт |
| Мощность |
3 кВт |
| Мощность гидравлического привода |
0.18 кВт |
| Объем бака гидравлики |
6.5 л |
| Подача заготовки |
0.55 кВт |
| Объем бака СОЖ |
70 л |
| Тип управления |
Полуавтоматический |
| Тип конструкции |
Консольный, двухколонный |
| Подъем пильной рамы |
Гидравлический |
| Опускание пильной рамы |
Гидравлический |
| Зажим заготовки |
Гидравлический |
| Тип подачи заготовки |
Ручная |
| Осуществление реза под углом |
Поворотная рама (90° - 30°) |
| Скорость вращения ленточного полотна |
20 - 110 м/мин |
| Тип переключения скорости ленточного полотна |
Инвертер |
| Макс. раскрытие тисков |
510 мм |
| Мин. закрытие тисков |
0 мм |
| Высота тисков |
260 мм |
| Высота подачи заготовки |
780 мм |
Особенности Kesmak KLY DG 420
 |
Гидравлические тиски – автоматический зажим и разжим заготовки с возможностью регулировки давления,
позволяет сэкономить до 15% вспомогательного времени на обслуживание станка и производить тонкую настройку
давления в зависимости от типа заготовки. |
 |
Устройство измерения натяжения ленточного полотна (манометр). |
 |
Поворотная пильная рама до 60 градусов позволяет осуществлять распил заготовок под углом
без перемещения заготовки. |
 |
Конвейер для сбора стружки сокращает время простоя оборудования при необходимости. |
 |
Система подачи СОЖ в зону резания. |
 |
Щеточная система очистки ленточного полотна от стружки. |
 |
Портальная конструкция на линейных направляющих - это возможность быстрой замены направляющих при их износе,
чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и износ
инструмента за счет отсутствия вибраций. Возможность быстрой замены направляющих при их износе, чего нельзя сделать
при колонной конструкции.
Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях
эксплуатации заготовительного производства. По этой причине все основные - несущие части станка изготовлены из чугуна,
для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного
устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки. |
| В полуавтоматических ленточнопильных станках зажим и раскрытие тисков, принудительное опускание и поднятие пильной рамы осуществляются автоматически гидравлическим приводом. Ручная же составляющая подразумевает подачу заготовок оператором. |
| После старта ленточнопильный станок зажимает тиски, осуществляет резку заготовки с заранее выбранной скоростью. В нижнем положении пильная рама включает микродатчик, после чего она поднимается в верхнее положение и тиски разжимаются. Оператор только двигает заготовку. |
| Автоматический останов станка при обрыве ленточного полотна. |
| Контроль открытых частей станка (при открытых элементах запуск станка невозможен). |
| Привод ленточного полотна осуществляется через трехфазный электродвигатель с частотным преобразователем частоты для бесступенчатой регулировки скорости полотна 12 - 80 м/мин. |
| Линейные направляющие, по которым двигается пильная рама гарантируют высокую износостойкость станка, точность, плавность и высокую скорость перемещений. |
Комплект поставки KLY DG 420
 | Комплект инструментов
для обслуживания станка |
 | Ленточнопильное полотно |
 | Рольганг 1 м. |
Опции Kesmak KLY DG 420
 |
 |
| Гидравлический прижим для пакетной резки. |
Лазерный указатель линии реза. |
