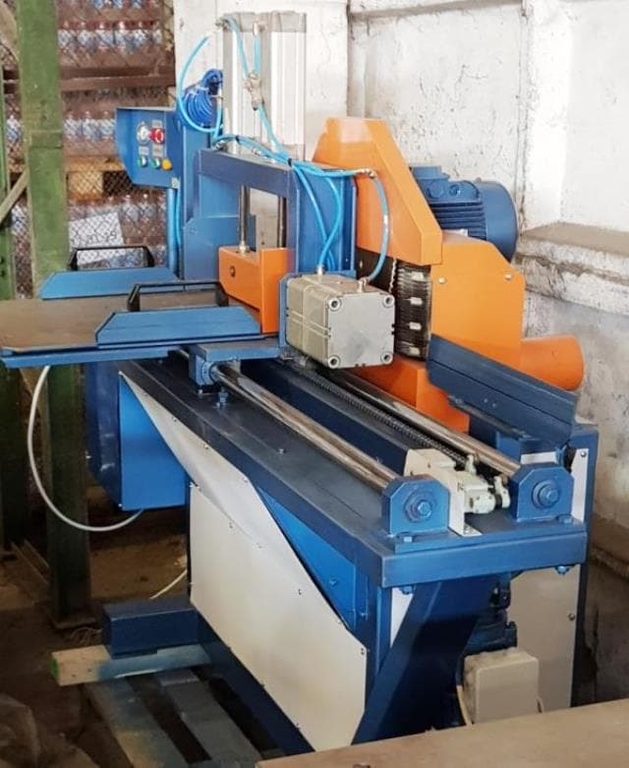

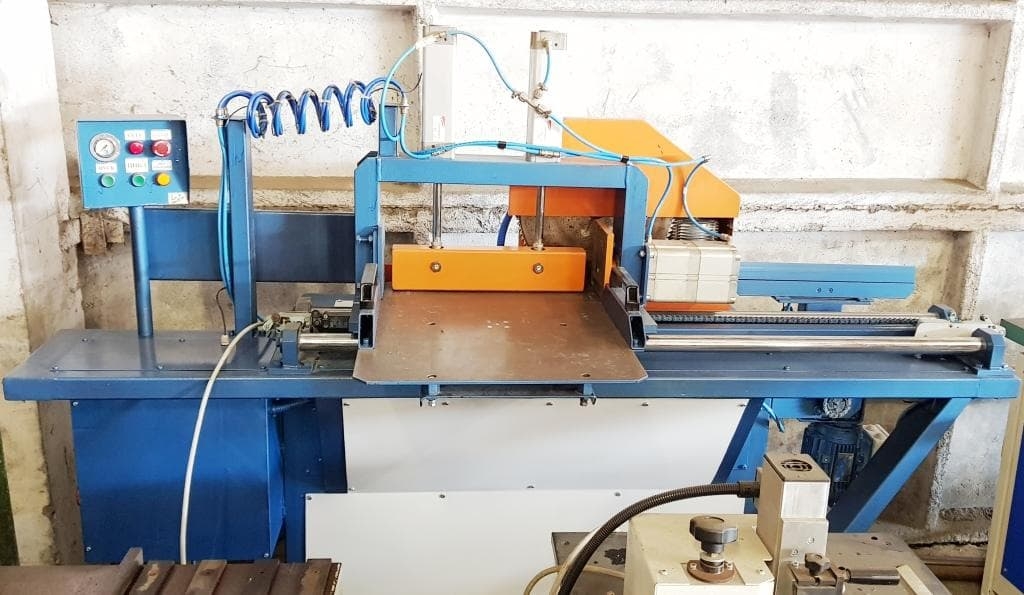

Полуавтоматический шипорезный станок ШС-ЛОЗА-03 б/у

Поступление 11.03.2019

Полуавтоматический шипорезный станок с механическим приводом шипорезной каретки. Ширина пакета заготовок - 500мм. Высота пакета заготовок - 120мм

Шипорезный станок предназначен для обработки с двух сторон торцов брусков и нарезания на них зубчатых шипов, в соответствии с ГОСТ 19414-90 и других размеров, для дальнейшего сращивания короткомерных брусков по длине на зубчатоклеевое соединение.

Цикл обработки заготовок осуществляется в автоматическом режиме. Может применяться в составе полуавтоматической линии сращивания по длине.

Особенностью шипорезного станка является работа с поворотным столом с одновременным смещением на половину шага.

Верхний и боковой поджим заготовки осуществляется пневматикой CAMOZZI (Италия).

шипорезный станок оснащен пневмопушером, который отодвигает пакет заготовок, предотвращая подрезание пакета фрезой на обратном ходе поворотного стола.

Подача каретки и регулировка скорости ее движения обеспечивается электромеханическим способом (мотор-редуктор Siti (Италия) + Преобразователь частоты Lenze(США).

Алгорит работы станка обеспечивает промышленный контроллер Delta (Германия). Данный алгоритм позволяет добиться постоянной скорости подачи заготовок во время нарезания шипа, независимо от нагрузки на фрезу, что обеспечивает повышенное качество нарезанного микрошипа.

Станок работает в полуавтоматическом режиме.

Процесс нарезания шипа на заготовке состоит из двух циклов:

• 1-й цикл - нарезание микрошипа на переднем торце заготовки.
• 2-й цикл - нарезание микрошипа на ответной части (торце) заготовки.
• Смещение на половину шага осуществляется разворотом рабочего стола.

Функции оператора:

• Набор "пакета" заготовок;
• Ручной разворот рабочего стола;
• Подача шипованного "пакета" на рольганг .

Автоматически выполняются следующие функции:

• Прижим пакета заготовок;
• Подача каретки стола вперёд
• Торцевание круглой пилой для выравнивания кромок;
• Нарезание микрошипа на передней кромке пакета заготовок;
• Возврат каретки в исходное положение.

Технические характеристики ШС-ЛОЗА-03 б/у
