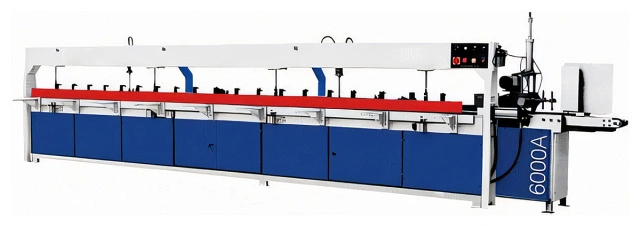

Пресс для сращивания по длине PSK 6000А/250
(голосов 0)
Артикул: pri75206 Код товара: 108478
Под заказ
Предназначен для продольного сращивания на зубчато-клеевое соединение в соответствии с ГОСТ 19414-90 короткомерных брусков из древесины с предварительно нарезанными шипами и торцовки заготовок в размер.
На прессе осуществляются на двух позициях следующие операции в автоматическом режиме:
- загрузка ламелей на первой позиции из магазина с предварительным наживлением;
- торцовка в размер набранной плети;
- передача на вторую позицию опрессовки;
- прессование плети для сращивания по длине;
- выгрузка готовой плети из пресса.
Расположение шипов с заплечиками по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на предприятиях и в цехах по производству клееных оконных брусков для производства оконных блоков, клееного мебельного и строительного щита, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного домостроения, производству мебели и на других деревообрабатывающих производствах.
СХЕМА ОБРАБОТКИ:
 |
 |
 |
 |
| Предварительное наживлением | Торцевание заготовки | Основное прессование | Выгрузка сращённой заготовки |
Конструктивные особенности Китай PSK 6000А/250
|
МАССИВНАЯ СТАНИНА
Массивная станина, прошедшая точную механическую обработку за 1 установ, а также специальную термическую обработку для снятия внутренних напряжений металла. Станины гарантируют жесткость, сохранение геометрических параметров на протяжении многих лет работы оборудования. |
|
ДВУХПОЗИЦИОННЫЙ РАБОЧИЙ СТОЛ ПРЕССА
На первой позиции рабочего стола осуществляется набор плети до жесткого упора с конечным выключателем. После торцовки в размер плеть передается на вторую позицию прессования, освобождая первую позицию для дальнейшего набора плети во время цикла опрессовки. Обеспечивается значительное сокращения общего цикла обработки загото- вок и повышение производительности пресса |
|
ЩЕТКА С ВАННОЙ
Приводная щетка устанавливается перед подающим ленточным конвейером и служит для непрерывной очистки конвейерной ленты от излишков клея от заготовок |
|
КОНВЕЙЕР ПОДАЧИ ЛАМЕЛЕЙ ИЗ МАГАЗИНА
Осуществляет непрерывную подачу ламелей из магазина на первую позицию с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью |
|
МЕХАНИЗМ ПРЕДВАРИТЕЛЬНОГО НАЖИВЛЕНИЯ ЛАМЕЛЕЙ
Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводных рифленых вальцов с пневматическим прижимом верхних вальцов. Обеспечивается беспрерывная подача и надежное формирование плети из ламелей с предварительным натягом, что гарантирует точную отрезку плети на заданный размер |
|
БОКОВОЙ ОГРАНИЧИТЕЛЬ ПЛЕТИ В ЗОНЕ НАБОРА
Зона набора плети ограничивается боковой базовой линейкой и ограничительной балкой, настраиваемой, в зависимости от ширины заготовок, с помощью маховика и реечной передачи. Подъем и опускание балки осуществляется пневмоцилиндрами. На ограничительной балке имеются верхние прижимные плоские пружины. Обеспечивается более точное формирование плети по ширине и снижение припуска на дальнейшую обработку |
|
НАСТРОЙКА ДЛИНЫ ПОЛУЧАЕМОЙ ПЛЕТИ
На зубчатой рейке регулируется положение перемещаемого упора с концевым выключателем. Срабатывание выключатель дает команду на прижим набранной плети и ее торцовку. |
|
ОГРАЖДЕНИЕ ПИЛЫ И ПРИЖИМ ПЛЕТИ
Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию прижима набранной плети в процессе торцовки. Перемещение осуществляется с помощью пневмоцилиндра |
|
ТОРЦОВОЧНЫЙ УЗЕЛ
Торцовочная пила установлена на шпинделе с высокоточными подшипниками и приводом от электродвигателя через клиноременную передачу. Подача пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение, что сокращает время цикла на данной операции |
|
СТАЛКИВАТЕЛЬ ПЛЕТИ В ЗОНУ ПРЕССОВАНИЯ
Перемещение набранной плети после торцовки в размер на позицию прессования осуществляется сталкивателем с приводом от пневмоцилиндров. Синхронизация движения линейки сталкивателя происходит с помощью реечной передачи |
|
БОКОВОЙ ПРИЖИМ ПЛЕТИ
Прижим, перемещенной в зону прессования плети, осуществляется боковой линейкой с помощью пневмоцилиндров по всей плоскости заготовки к выдвижному упору. Обеспечивается надежное базирование плети |
|
ВЕРХНИЙ ПРИЖИМ ПЛЕТИ
Прижим плети в зоне прессования сверху осуществляется мощной балкой с помощью пневмоцилиндров. Обеспечивается надежная фиксация плети по пласти в процессе прес- сования с достаточно большим усилием |
|
МОЩНЫЙ ГИДРОЦИЛИНДР ПРЕССОВАНИЯ
Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Обеспечивается передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип. |
|
ПРЕССОВАНИЕ ДВУХ ЗАГОТОВОК ОДНОВРЕМЕННО
За счет промежуточного выдвижного упора, расположенного на зубчатой рейке боковой базовой линейки в зоне набора, имеется возможность получать две сращенные плети различной длины с промежуточной торцовкой |
|
БОКОВАЯ ОПУСКАЕМАЯ ПЛАНКА
При выталкивании готовой плети из зоны прессования, боковая базирующая планка автоматически опускается при помощи 2 пневматических цилиндров. |
|
|
ПРИЕМНЫЕ СТОЛЫ
Готовая плеть выталкивается на приемные устанавливаемые столы |
|
ВСТРОЕННАЯ ГИДРОСТАНЦИЯ
Удобно встроенная в станину гидростанция с аппаратурой управления и регулирования обеспечивает надежную работу пресса и удобство его транспортирования и монтажа. |
|
УЗЕЛ ПОДГОТОВКИ ВОЗДУХА
Также встроен в станину. Оснащен ресивером |
|
ПУЛЬТ УПРАВЛЕНИЯ ПРЕССОМ
Эргономичный пульт управления, расположенный в зоне работы оператора, обеспечивает удобство наладки и управления работой пресса. |
Технические характеристики станка Китай PSK 6000А/250
| Общие характеристики | |
| Ширина заготовки, мм | 30 - 250 |
| Толщина заготовки, мм | 10 - 80 |
| Диаметр торцовочной типы, мм | 350 |
| Подача ламелей | автоматическая |
| Макс. усилие прессования, кг | 6500 |
| Такт работы пресса, сек | 20 |
| Рабочее давление в гидросистеме, МПа | 6 - 16 |
| Частота вращения привода конвейера, об/мин | 680 |
| Частота вращения привода подающего ролика, об/мин | 1350 |
| Частота вращения привода торцовочной пилы, об/мин | 2840 |
| Частота вращения привода гидростанции, об/мин | 1500 |
| Параметры заготовки | |
| Длина заготовки, мм | 6000 |
| Мощность узлов | |
| Мощность электродвигателя привода конвейера, кВт | 0.75 |
| Мощность электродвигателя подающих роликов, кВт | 0.2 |
| Мощность электродвигателя торцовочной пилы, кВт | 2.2 |
| Мощность электродвигателя привода гидростанции, кВт | 4 |
| Суммарная мощность, кВт | 7.15 |
| Аспирация | |
| Рабочее давление в пневмосистеме, МПа | 0.8 |
| Габаритные размеры | |
| Длина, мм | 7900 |
| Ширина, мм | 1100 |
| Высота, мм | 1800 |
| Вес, кг | 2400 |
