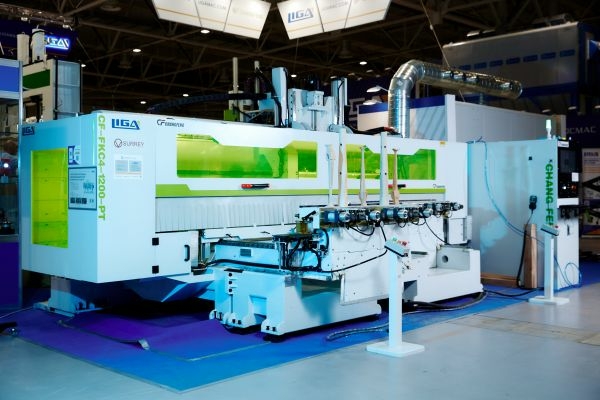

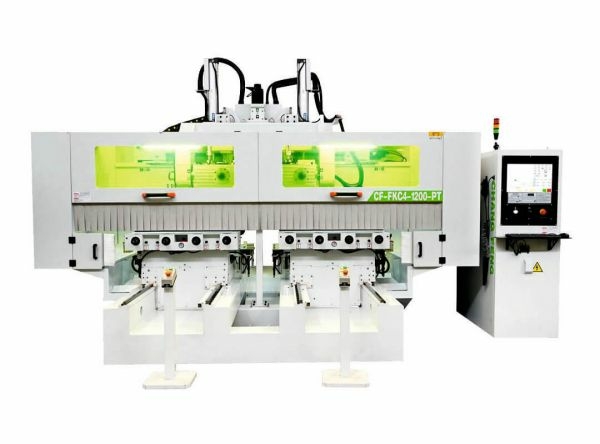

Пятиосевой многошпиндельный обрабатывающий центр FKC4-1200-PT
Артикул: pyati-osevoy-obrabatyvayushchiy-tsentr-s-dvumya-rabochimi-stolami-i-chetyre-oblasti-obrabotki Код товара: 104896
Пятиосевой обрабатывающий центр с двумя рабочими столами и четыре области обработки.
Предназначен для токарной и фрезерной обработки мебельных колонн и опор, деревянных пилястр, деталей балюстрад, лестниц, стульев, столов, диванов и других предметов мебели.
Данный обрабатывающий центр применяется для комплексной обработки заготовок методом точения, фрезерования, гравирования, сверления.
Возможность одновременной установки 4х заготовок и рядного расположения режущего инструмента сокращает общее время изготовления и повышает эффективность используемого оборудования.
Пятиосевая обработка позволяет получить изделия сложной геометрической формы высокой точности и достичь наилучшего качество обрабатываемой поверхности.
Рама станка изготовлена из качественной стали. Расчёт статической и динамической прочности конструкции станины произведён с учётом свойств используемых материалов
После сварки все детали рамы отжигаются, затем обрабатываются на металлообрабатывающих центрах для обеспечения стабильной формо-устойчивости станины, что и проводит к превосходным результатам конечного изделия.
Возможность подбора зоны обработки центра позволяет экономить производственные площади и использовать комплектацию в соответствии с требуемым объёмом выпускаемой продукции.
Лёгкость переналадки оборудования обеспечивает гибкость внедрения в технологический процесс производства, что позволяет быстро внедрять новые виды продукции

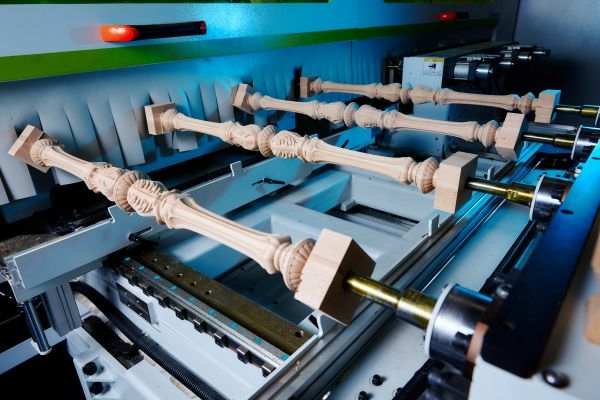

Образец готового изделия
Особенности станка
Особенности модели FKC4-1200-PT
- Количество осей: 5
-
Линейные перемещения осей:
X=1900 мм
Y1=1760 мм Y2 =1760 мм
Z = 500 мм -
Два подвижных рабочих стола
-
Максимальная длинна заготовки 1200 мм
-
Расстояние между пинолями 350 мм
Конструктивные преимущества

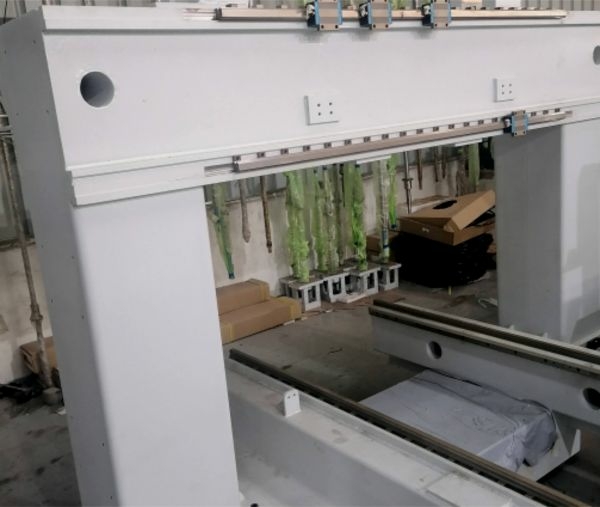

 | СТАНИНАПрочный корпус станка обладает высокой жесткостью; внутренние ребра укрепляют стальную раму, изготовленную с последующим отпуском при температуре 600 градусов для снятия остаточных напряжений. |

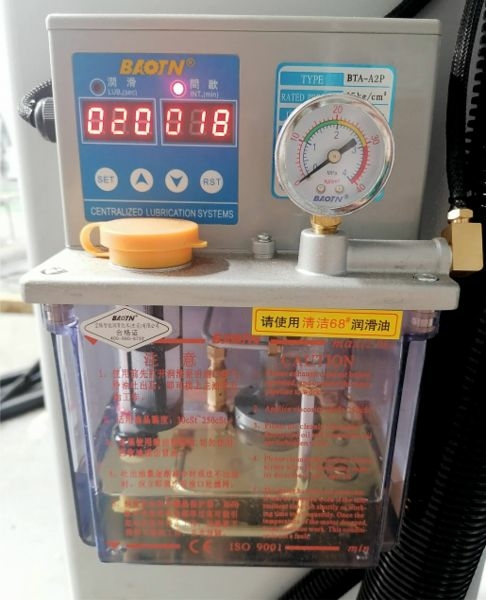

 | АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИОсуществляет смазку всех осей перемещения, что исключает преждевременный износ направляющих |

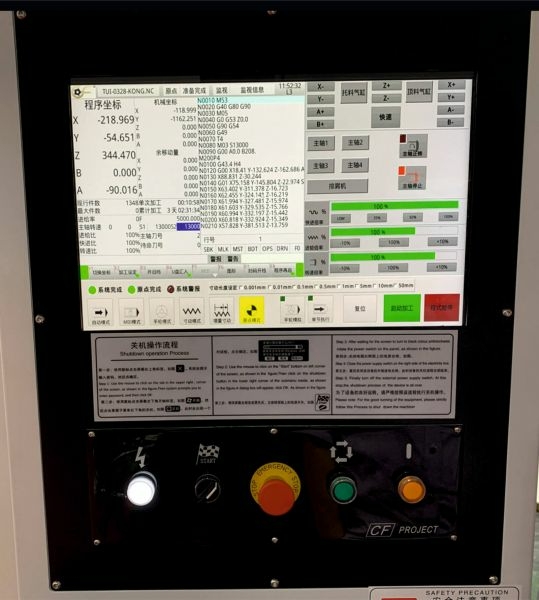

 | СИСТЕМА ЧПУBaoyuan M8260 высокая скорость обработки данных пяти осевая интерполированная обработка >расчёт компенсации угла наклона фрезерного узла управляемая коррекция диаметра инструмента пяти осевые стратегии обработки стратегии обработки торцов заготовок пяти-осевая система управления обеспечивает высокую скорость работы при одновременном перемещении всех осей обрабатывающего центра |

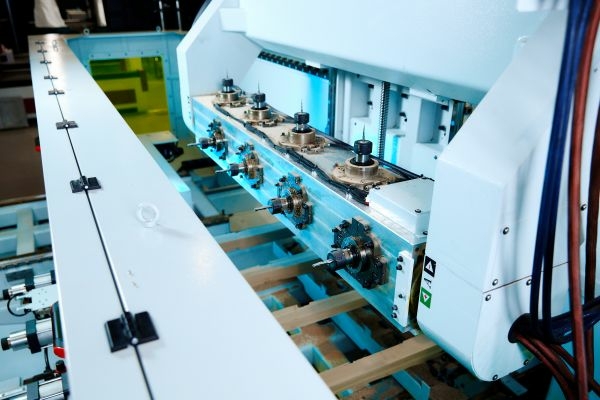

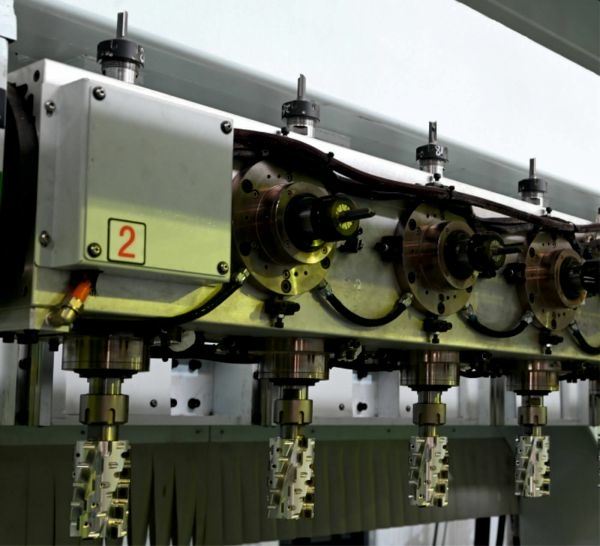

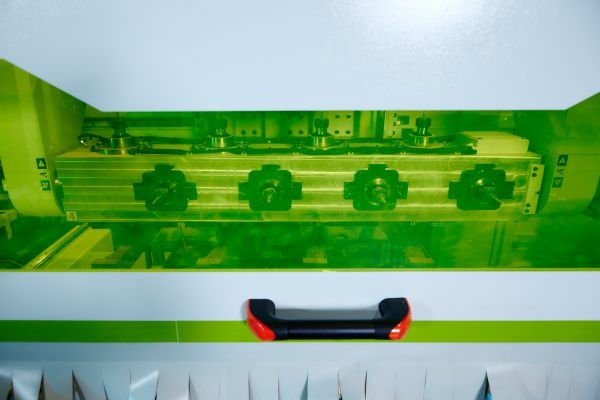

 | ШПИНДЕЛЬНЫЙ БЛОКДемпферы подвижных пинолей 4 шпинделя и 16 инструментов мощность 5,5 кВт 18000 об/мин. водяное охлаждение >цанга ER32 Возможность одновременной установки и рядного расположения режущих инструментов различных типов сокращает время смены инструментов и повышает эффективность обработки обработки партии заготовок, процедуру установки инструментов нужно выполнить один раз для новых видов продукции |
 | ОСЬ А И Счервячный редуктор программируемый поворот на требуемый угол |
ОБЛАСТЬ ОБРАБОТКИКонструкция с двумя рабочими столами позволяет обеспечить непрерывный производственный цикл в маятниковом режиме, во время обработки изделий на одном столе, в то время как на втором осуществляется снятие готовых деталей и установка следующих заготовок | |

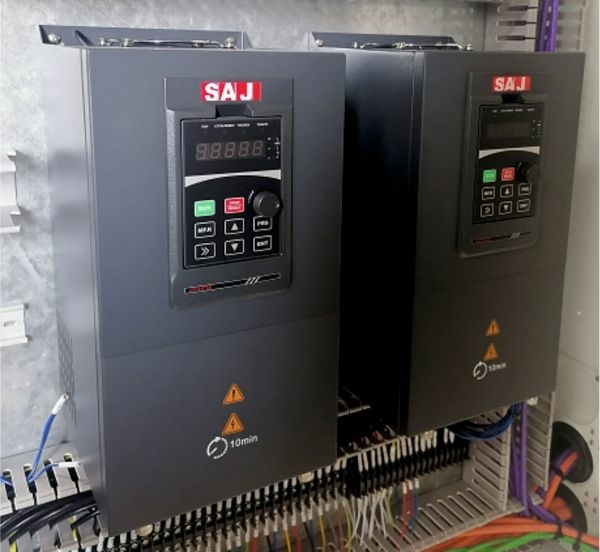

 | ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬКоличество 2 шт мощностью 11 кВт каждый Мощный преобразователь повышает эффективность работы оборудования (способствует увеличению скорости) и экономит энергию, реализует бесступенчатое регулирование скорости с плавным ускорением и замедлением. |
 | ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ. HTPMРавномерно распределяют нагрузку по четырем направлениям; также имеют функцию автоматического центрирования. Нивелируют сборочные погрешности в отношении монтажной поверхности, отвечают самым высоким требованиям точности. |
  | ТИП ПРИВОДАось X, Z шарико винтовая пара (Тайвань Shangyin или Тайвань Yintai) Ось Y Зубчатая рейка (Sdieborg (Германия)) |
Технические характеристики станка
| Наименование | FKC4-1200-PT |
|---|---|
| Максимальная длина заготовки | 1200 мм |
| Количество рабочих столов | 2 |
| Расстояние между пинолями | 350 мм |
| Перемещение по оси Х: | 1 900 мм |
| Y1/Y2 | 1 760 мм |
| Z | 500 мм |
| А | 0-360 градусов |
| С | Непрерывное вращение |
| Передача | Ось X ШВП (Тайвань Shangyin или Тайвань Yintai) |
| Ось Y1/Y2 Шлифованная зубчатая рейка (Тайвань Shangyin или Тайвань Yintai) | |
| Ось Z ШВП (Тайвань Shangyin или Тайвань Yintai) | |
| Направляющие | Сверхточная роликовая линейная направляющая (Тайвань Shangyin или Тайвань Yintai) |
| Система ЧПУ | LYNCH |
| Шпиндель | Двусторонний, постоянная мощность 5,5 кВт, высокий крутящий момент |
| Потребляемая мощность | 28 кВт |
| Рабочее напряжение сети | 380 В × 3 фазы |
| Размеры электрошкафа | 1200(Д) × 600(Ш) × 1800(В) мм |
| Габаритные размеры | 5 300 мм × 3 400 мм × 2 800 мм |
| Вес | 6 т. |
