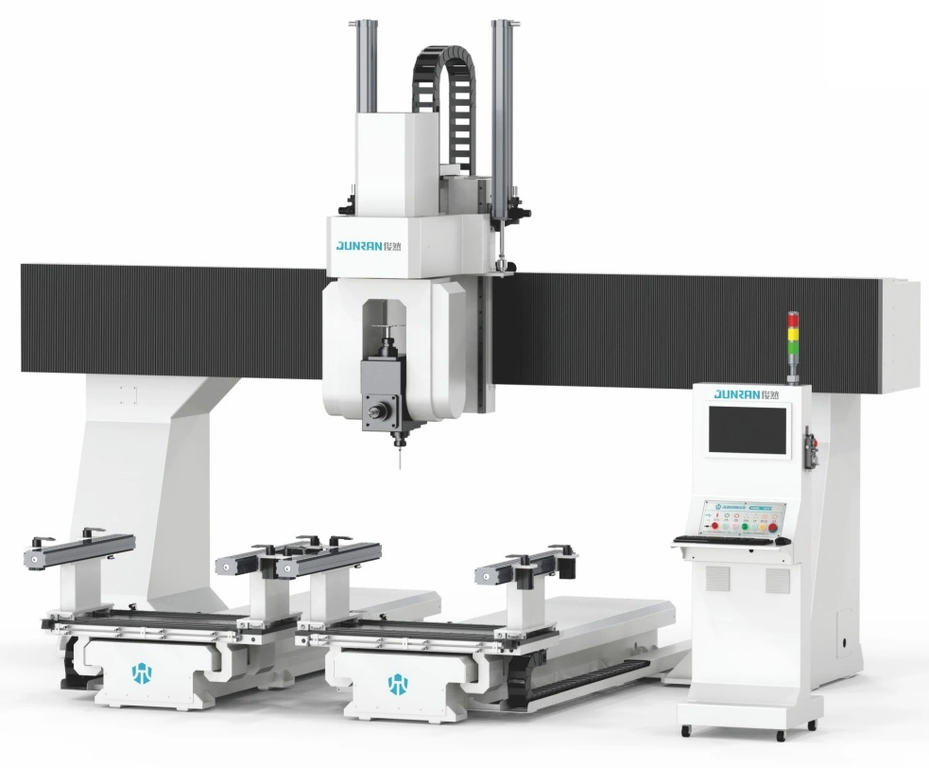

Пятиосевой обрабатывающий центр с ЧПУ JUNRAN JR-T4-32
(голосов 0)
Артикул: prijr-t4-32 Код товара: 108507
Под заказ
НАЗНАЧЕНИЕ:
В основном используется для производства следующих изделий: детали сложной формы мебели из массива древесины (составные части стульев, столов и т.п.); детали с соединениями шип-паз любой сложности; комплексная обработка гнутоклееных изделий; изготовление оснастки для модельных производств и других изделий сложной геометрической формы, где необходима пятиосевая обработка.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Конструктивные особенности JUNRAN JR-T4-32
|

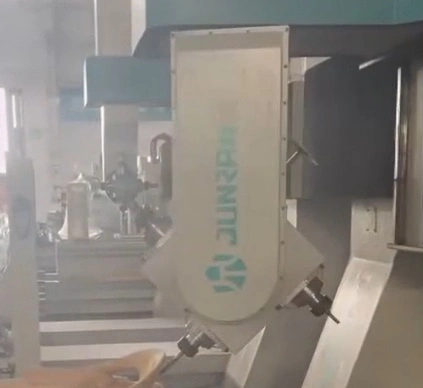

ФРЕЗЕРНАЯ ГОЛОВА 4 УЗЛА
На станке JR-T4-32 установлено 4 шпинделя мощностью 9,6 кВт каждый, цанговые зажимы ER40. Данная конфигурация позволяет одновременно использовать 4 инструмента, смена инструмента во время работы программы происходит за 1-2 сек, что значительно способствует увеличению производительности. Смена инструмента внутри патрона ручная. |
|

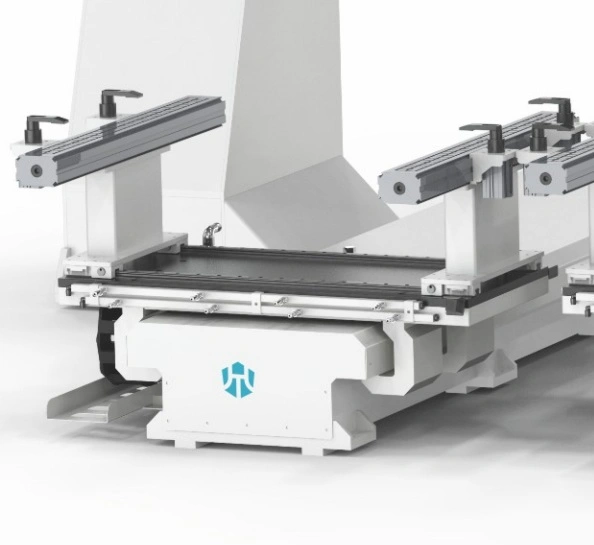

ПОДВИЖНЫЕ СТОЛЫ С ТРАВЕРСАМИ
Обрабатывающие центра Junran в базовой комплектации оснащаются двумя независимыми подвижными столами. Режимов работы два: маятниковый режим для работы последовательно на каждой половине или объединенный режим для обработки крупногабаритных деталей. Благодаря вакуумным траверсам удобно и просто фиксировать практически любые заготовки |
|

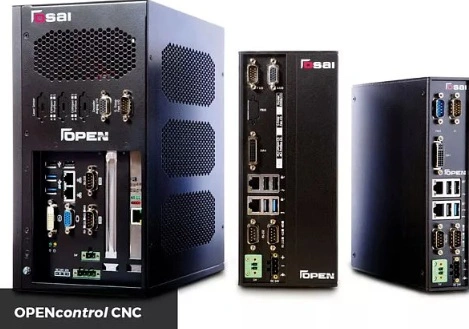

СИСТЕМА ЧПУ OSAI
Одна из самых доступных и надежных систем управления. Данные системы широко распространены на территории России и устанавливаются на многих 3 - х, 4 - х и 5 - ти осевых обрабатывающих центрах |
|

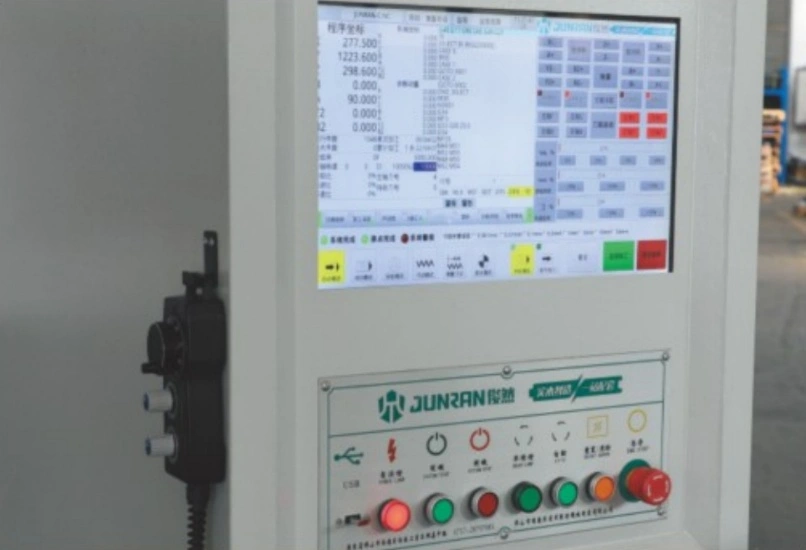

СТОЙКА УПРАВЛЕНИЯ ОПЕРАТОРА
Предназначена для передачи программ обработки через USB (флэш-карта) и корректировки параметров обработки. Есть возможность удалённого доступа |
|

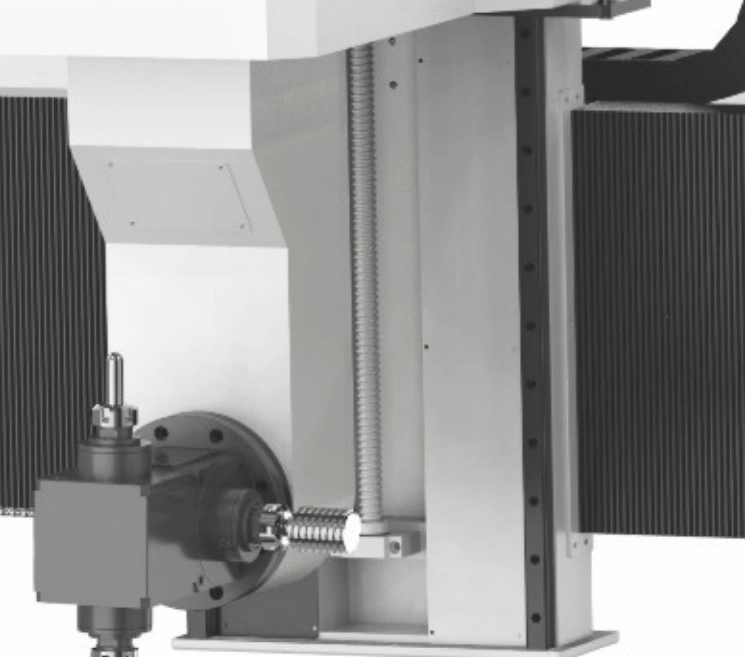

ШВП ПО ОСЯМ X, Y, Z
Благодаря использованию ШВП достигается высокая точность обработки и долговечность работы станка без потери геометрии обработки. |
|

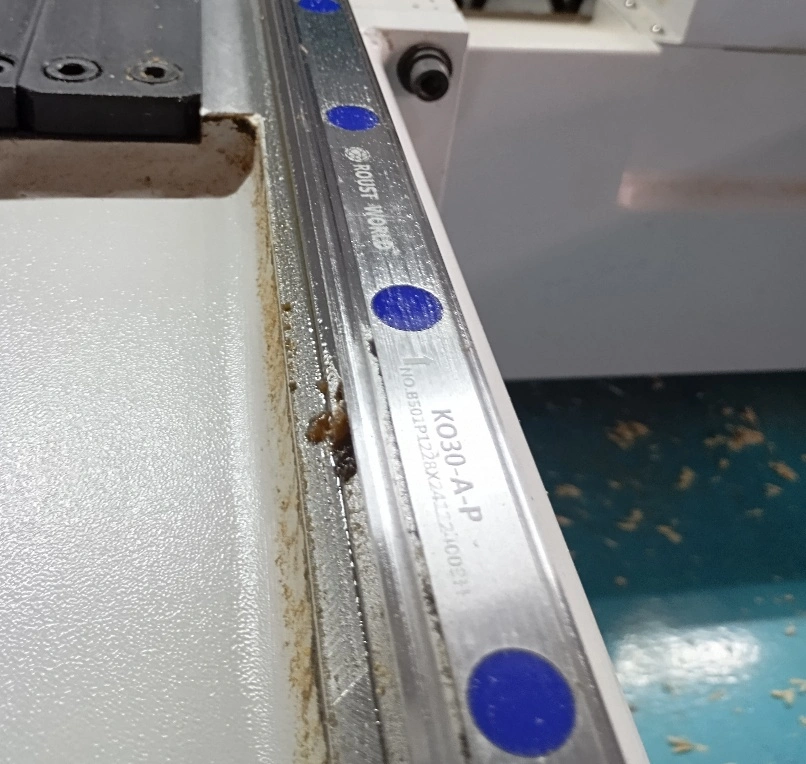

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ROUST WORLD
В обрабатывающих центрах Junran применяются линейные направляющие тяжелого класса - перемещения портала по всем осям происходят с высочайшей точностью и надежностью. |
|

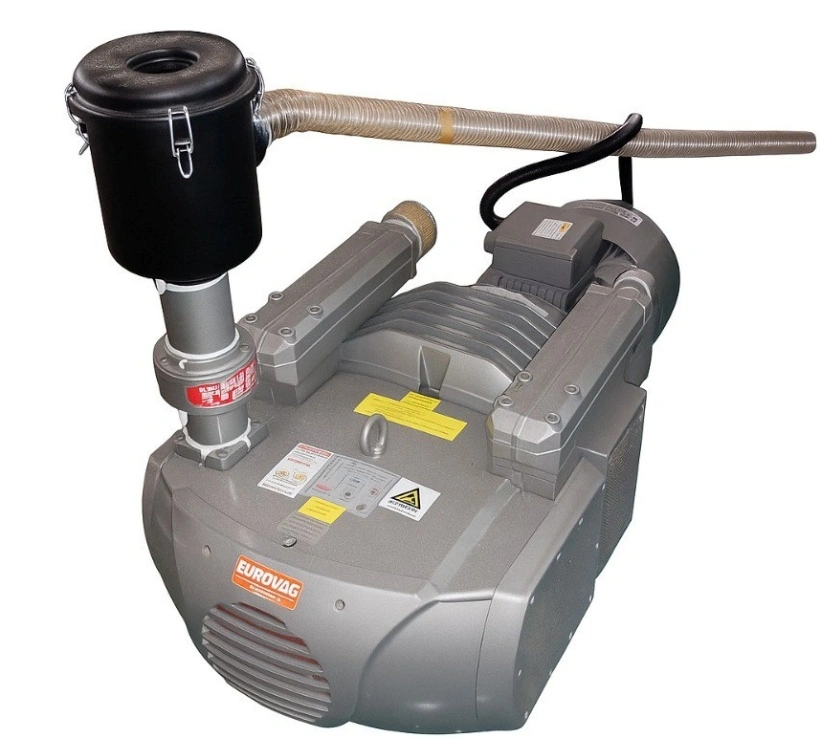

ВАКУУМНЫЙ НАСОС
Пластинчато-роторный вакуумный насос поставляется в комплекте со станком, обеспечивает производительность до 400 м3/ч. Это позволяет фиксировать даже небольшие детали с высокой надежностью и проводить обработку без риска смещения деталей. |
|

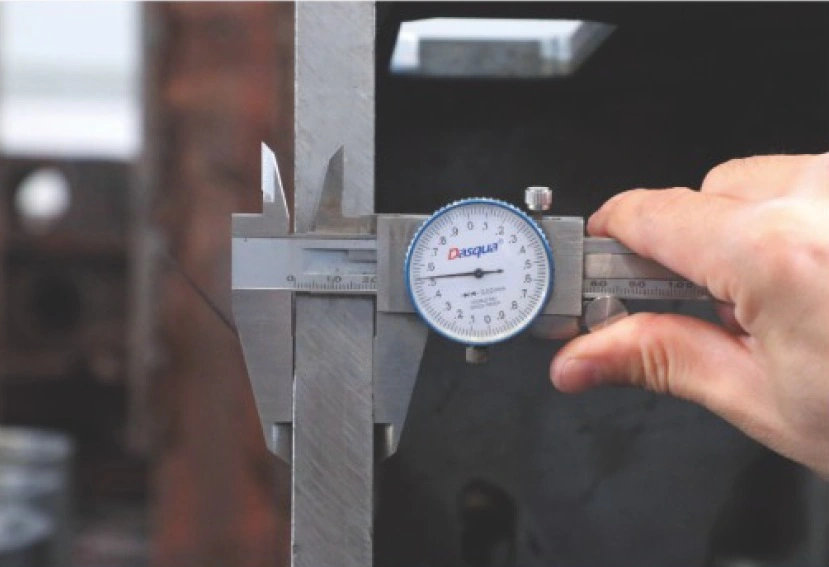

СТАНИНА
Станина станка — это сварная конструкция из высокопрочной листовой стали с многочисленными ребрами жесткости внутри. |
|

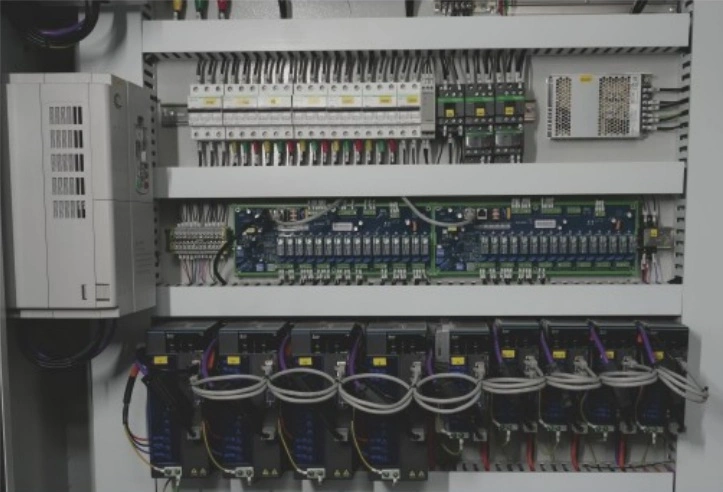

ЭЛЕКТРОШКАФ
Качественные электрокомпоненты именитых производителей (Schneider) гарантируют стабильную и бесперебойную работу станка. |
Технические характеристики станка JUNRAN JR-T4-32
| Общие характеристики | |
| Зона обработки оси «X», мм | 3200 |
| Зона обработки оси «Y», мм | 2300 |
| Зона обработки оси «Z», мм | 800 |
| Угол поворота круговой оси «A», градусов | ±400 |
| Угол поворота круговой оси «C», градусов | ±400 |
| Охлаждение шпинделей | Воздушное |
| Скорость движения по осям, м/мин | 20 |
| Точность обработки, мм | ±0.1 |
| Количество независимых рабочих столов, шт. | 2 |
| Количество вакуумных упоров, шт. | 4 |
| Количество шпинделей, шт | 4 |
| Мощность узлов | |
| Мощность и количество серводвигателей ось "Х", кВт | 2 х 1 |
| Мощность и количество серводвигателей ось "Y", кВт | 2 х 2 |
| Мощность и количество серводвигателей ось "Z", кВт | 2 х 1 |
| Мощность и количество серводвигателей ось "A", кВт | 1 х 1 |
| Мощность и количество серводвигателей ось "С", кВт | 1 х 1 |
| Мощность шпинделей, кВт | 9.6 |
| Габаритные размеры | |
| Длина, мм | 4850 |
| Ширина, мм | 3250 |
| Высота, мм | 3600 |
| Вес, кг | 5700 |
