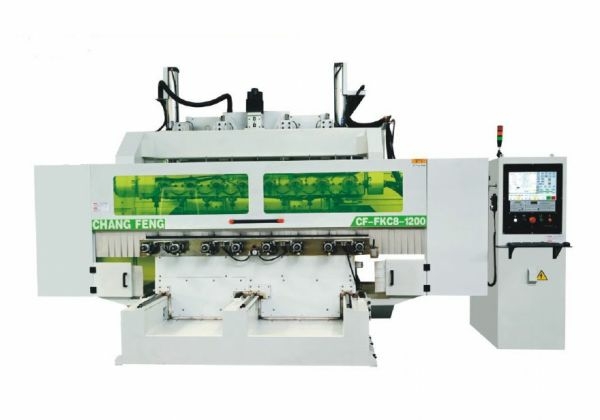

Пятиосевой обрабатывающий центр с одним рабочим столом FKC8-1200
Артикул: pyatiosevoy-obrabatyvayushchiy-tsentr-s-odnim-rabochim-stolom-fkc8-1200 Код товара: 104895
Пятиосевой токарно-фрезерный обрабатывающий центр FKC8-1200
Предназначен для фрезерной обработки мебельных колонн и опор, деревянных пилястр, деталей балюстрад, лестниц, стульев, столов, диванов и других предметов мебели.
Данный обрабатывающий центр применяется для комплексной обработки заготовок методом точения, фрезерования, гравирования, сверления.
Возможность одновременной установки 4х заготовок и рядного расположения режущего инструмента сокращает общее время изготовления и повышает эффективность используемого оборудования.
Пятиосевая обработка позволяет получить изделия сложной геометрической формы высокой точности и достичь наилучшего качество обрабатываемой поверхности.
Рама станка изготовлена из качественной стали. Расчёт статической и динамической прочности конструкции станины произведён с учётом свойств используемых материалов
После сварки все детали рамы отжигаются, затем обрабатываются на металлообрабатывающих центрах для обеспечения стабильной формо-устойчивости станины, что и проводит к превосходным результатам конечного изделия.
Возможность подбора зоны обработки центра позволяет экономить производственные площади и использовать комплектацию в соответствии с требуемым объёмом выпускаемой продукции.
Лёгкость переналадки оборудования обеспечивает гибкость внедрения в технологический процесс производства, что позволяет быстро внедрять новые виды продукции

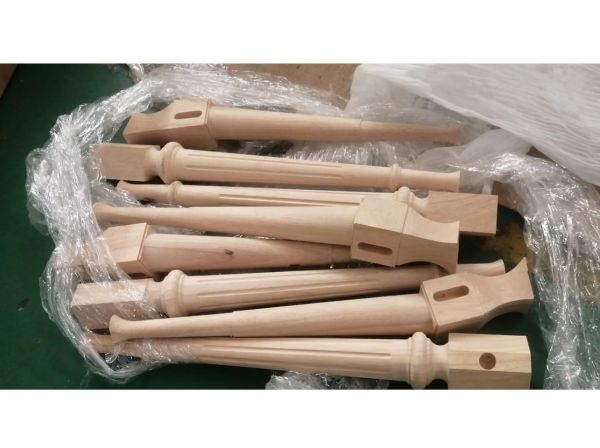

Образец готового изделия
Особенности станка
Особенности модели FKC8-1200
- Количество осей: 5
-
Линейные перемещения осей:
X=550 мм
Y1=1600 мм
Z = 500 мм -
Один подвижный рабочий стол
-
Максимальная длина заготовки 1200 мм
-
Расстояние между пинолями 270 мм
Конструктивные преимущества

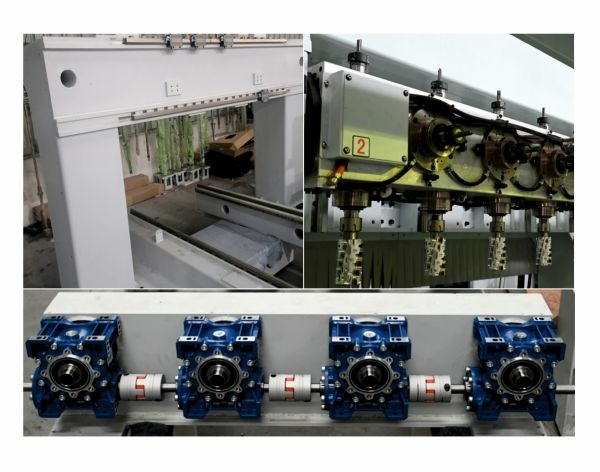

 | СТАНИНАПрочный корпус станка обладает высокой жесткостью; внутренние ребра укрепляют стальную раму, изготовленную с последующим отпуском при температуре 600 градусов для снятия остаточных напряжений. |

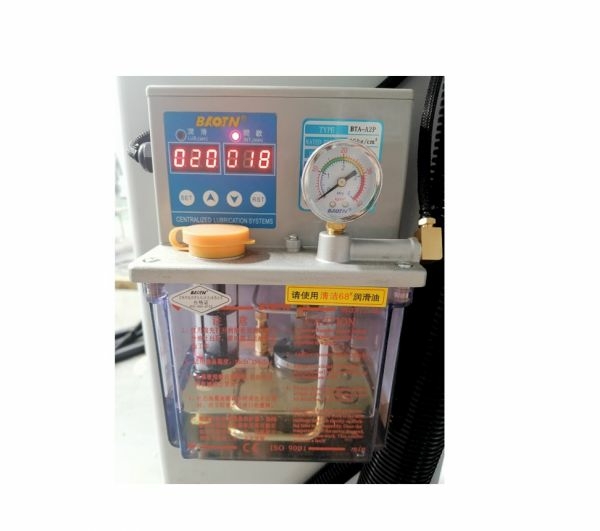

 | АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИОсуществляет смазку всех осей перемещения, что исключает преждевременный износ направляющих |

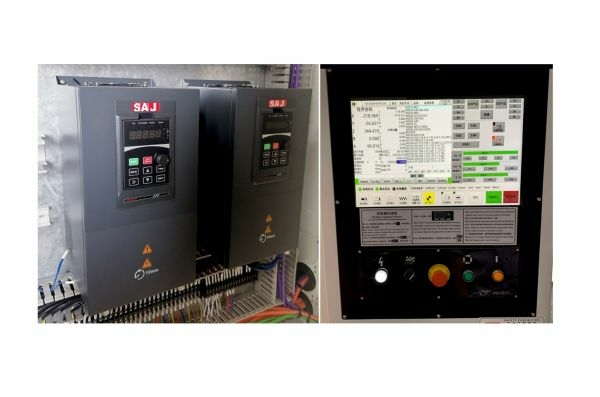

 | СИСТЕМА ЧПУBaoyuan M8260 высокая скорость обработки данных пятиосевая интерполированная обработка расчёт компенсации угла наклона фрезерного узла управляемая коррекция диаметра инструмента пятиосевые стратегии обработки стратегии обработки торцов заготовок пятиосевая система управления обеспечивает высокую скорость работы при одновременном перемещении всех осей обрабатывающего центра |
 | ШПИНДЕЛЬНЫЙ БЛОКДемпферы подвижных пинолей 4 шпинделя и 16 инструментов мощность 5,5 кВт 18000 об/мин. водяное охлаждение цанга ER32 Возможность одновременной установки и рядного расположения режущих инструментов различных типов сокращает время смены инструментов и повышает эффективность обработки партии заготовок, процедуру установки инструментов нужно выполнить один раз для новых видов продукции |
 | ОСЬ А И Счервячный редуктор программируемый поворот на требуемый угол |
ОБЛАСТЬ ОБРАБОТКИОдновременное изготовление восьми изделий за счёт уникальной конструкции шпиндельного узла. | |
 | ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬКоличество 2 шт мощностью 11 кВт каждый Мощный преобразователь повышает эффективность работы оборудования (способствует увеличению скорости) и экономит энергию, реализует бесступенчатое регулирование скорости с плавным ускорением и замедлением. |

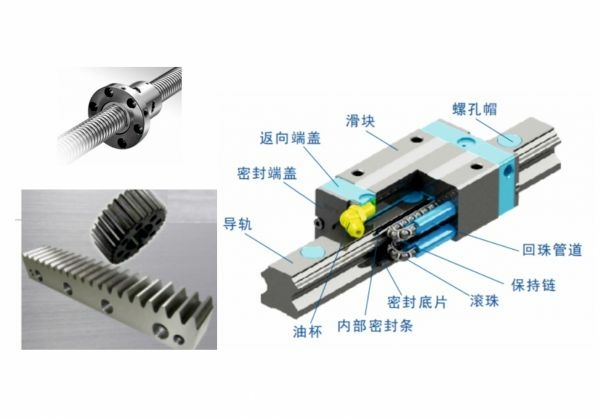

 | ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ. HTPMРавномерно распределяют нагрузку по четырем направлениям; также имеют функцию автоматического центрирования. Нивелируют сборочные погрешности в отношении монтажной поверхности, отвечают самым высоким требованиям точности. |
  | ТИП ПРИВОДАось X, Z шарико-винтовая пара (Тайвань Shangyin или Тайвань Yintai) Ось Y Зубчатая рейка (Sdieborg (Германия)) |
Технические характеристики станка
| Наименование | FKC8-1200 |
|---|---|
| Максимальная длинна заготовки | 1200 мм |
| Количество рабочих столов | 1 |
| Расстояние между пинолями | 270 мм |
| Перемещение по оси Х: | 590 мм |
| Y1/Y2 | 1 600 мм |
| Z | 500 мм |
| А | 0-360 градусов |
| С | Непрерывное вращение |
| Передача | Ось X ШВП (Тайвань Shangyin или Тайвань Yintai) |
| Ось Y Шлифованная зубчатая рейка (Тайвань Shangyin или Тайвань Yintai) | |
| Ось Z ШВП (Тайвань Shangyin или Тайвань Yintai) | |
| Направляющие | Сверхточная роликовая линейная направляющая (Тайвань Shangyin или Тайвань Yintai) |
| Система ЧПУ | LYNCH |
| Шпиндель | Двусторонний, постоянная мощность 5,5 кВт, высокий крутящий момент |
| Потребляемая мощность | 28 кВт |
| Рабочее напряжение сети | 380 В × 3 фазы |
| Размеры электрошкафа | 1200(Д) × 600(Ш) × 1800(В) мм |
| Габаритные размеры | 5 500 мм × 4 000 мм × 3 000 мм |
| Вес | 7,5 т. |
