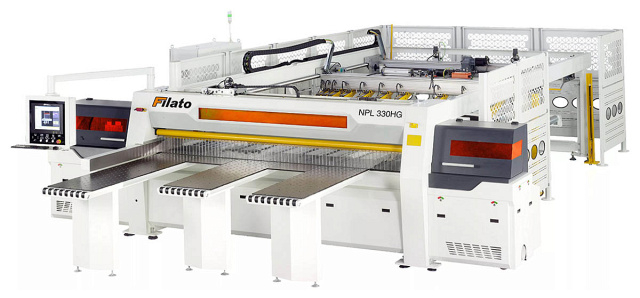

Раскроечный центр с задней загрузкой серии INDUSTRIAL Filato NPL-330HG
(голосов 0)
Артикул: 8066npl_330hg_filato_industrial Код товара: 107081
Под заказ
Форматно-раскроечные центры с ЧПУ Filato NPL-330HG/380HG предназначен для раскроя пакетов плитных материалов в условиях среднесерийного и крупносерийного производств.
ОБЛАСТЬ ПРИМЕНЕНИЯ INDUSTRIAL Filato NPL-330HG
Форматно-раскроечные центры с ЧПУ Filato NPL-330HG/380HG используются в условиях крупносерийного и массового производства для изготовления корпусной мебели.
Производство мебели
Производство панелей, щитов и плит
* Изготовление деталей любой сложности по чертежам заказчика
СХЕМА ОБРАБОТКИ INDUSTRIAL Filato NPL-330HG
 |
Раскрой одного листа |
 |
Раскрой пачкой до 5 листов |
 |
Вылет пилы |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ INDUSTRIAL Filato NPL-330HG
 |
Станина Станина выполнена из сверхпрочной стали и установлена на устойчивые опоры, что гарантирует жесткость и предотвращает прогиб конструкции, а также обеспечивает точный пропил в процессе работы. Нагрузки, воздействующие на станину, были математически рассчитаны при проектировании, вследствие чего определено, что подобная конструкция не имеет критических точек на прогиб и кручение. Круглые цилиндрические направляющие изготовлены из закалённой стали. Взаимное расположение станины и направляющих позволяет распределить вес пильной каретки таким образом, чтобы исключить возможные прогибы, которые отрицательно сказываются на качестве раскроя. |
 |

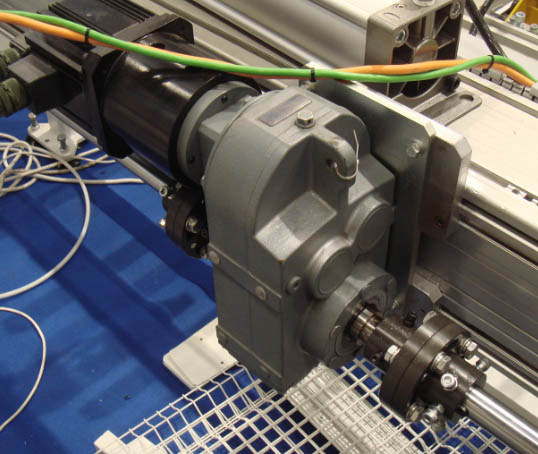

Пильная каретка Пильная каретка оснащена основной и подрезной пилой и базируется на прочной стальной конструкции. Привод пил осуществляется от отдельных двигателей. Пильная каретка перемещается при помощи шестерни-рейки. На сегодняшний момент это самый надежный и точный способ перемещения пильной каретки. Движение каретки и максимальная скорость (до 100 м/мин) достигается за счет бесщеточного сервомотора. Крепление дисковых пил осуществляется вне рабочей зоны станка при помощи зажимных фланцев с механической системой блокировки. |
 |

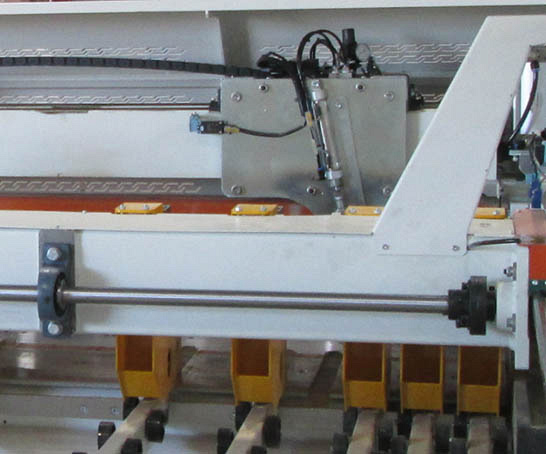

Толкатель и зажимы Мощный толкатель предназначен для точного и быстрого позиционирования плит ДСтП. Толкатель оснащен восемью захватами (зажимами).Для деликатной ,но в то же время надежной фиксации плит, зажимы имеют двухпальцевую конструкцию Они обеспечивают прочный захват пакета ДСтП. Захваты позволяют выталкивать стопу раскроенных плит за линию раскроя, что облегчает их перемещение и выгрузку. |
 |
Плоские направляющие Перемещение толкателя осуществляется по плоским, износостойким направляющим при помощи круглых металлических роликов с пылезащищенными подшипниками. Данная конструкция обеспечивает равномерность перемещения толкателя. |
 |
Перемещение толкателя Параллельность перемещения толкателя относительно рабочего стола обеспечивается за счет торсионного вала, соединенного с шестерней и зубчатой рейкой. |
 |
Прижимная балка (верхний прижим) Привод верхнего прижима (прижимная балка) осуществляется от двух пневмоцилиндров, что обеспечивает жесткий и равномерный зажим плит ДСтП во время раскроя. Параллельность перемещения прижимной балки относительно рабочего стола обеспечивается за счет торсионного вала, соединенного с шестерней и зубчатой рейкой. |
 |
Боковой прижим Боковой прижим предназначен для бокового выравнивания деталей, чтобы гарантировать нахождение детали под прямым углом к плоскости резания. Выравнивание выполняется с помощью обрезиненного ролика и полностью автоматизировано. Его перемещение управляется системой ЧПУ в соответствии с шириной выравниваемых плит и связано непосредственно с рабочим циклом станка. |
 |

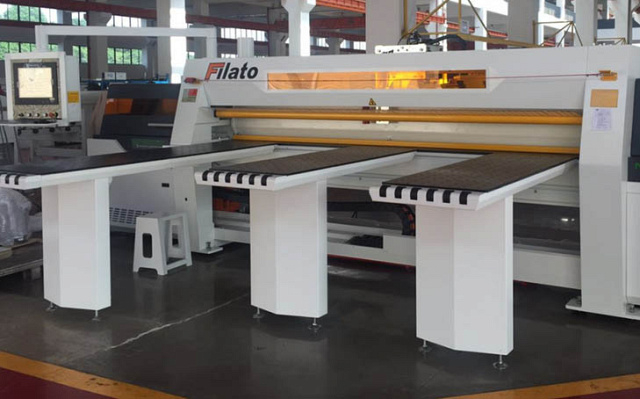

Рабочие загрузочные столы Передняя часть станка оснащена загрузочными столами с воздушной подушкой. Столы предназначены для загрузки плит ДСтП и выгрузки деталей и срезков, а так же для разворота пакета ДСП из продольного в поперечное положение по отношению к рабочей области станка. Легкое передвижение деталей по столам происходит за счет потока воздуха, подаваемого специальным электровентилятором через отверстия в верхней части стола, тем самым исключается возможное появление царапин на нижней поверхности детали. |
 |
Узел подготовки воздуха пневмосистемы Предназначен для комплексной подготовки забираемого воздуха, с целью соответствия его требованиям к использованию в пневмосистеме. Также с помощью УПВ производится регулировка давления в пневмосистеме с контролем по манометрам. |
 |
Панель управления с ЧПУ Система ЧПУ SIMENS контролирует все узлы и агрегаты станка. Встроенное программное обеспечение является простым в освоении и позволяет программировать раскрой. В программе задаются скорость движения пильной каретки, размер готовых деталей, количество листов в пакете и другие технологические параметры. В дальнейшем станок работает по программе в автоматическом режиме. Встроенная система диагностики позволяет своевременно обнаруживать и устранять возникающие неисправности. |
Технические характеристики INDUSTRIAL Filato NPL-330HG
| Характеристика | Значение |
|---|---|
| Длина пропила, мм | 3300 |
| Макс. размер обрабатываемого материала, мм | 3300 х 3300 |
| Вылет основной пилы, мм | 128 |
| Подача, м/мин | 8 - 100 |
| Холостой ход, м/мин | 100 |
| Мощность серводвигателя подачи пильной каретки, кВт | 1 |
| Диаметр пилы, мм | 460 |
| Посадочный диаметр, мм | 60 |
| Скорость вращения, об/мин | 4800 |
| Мощность двигателя, кВт | 15 |
| Диаметр пилы, мм | 180 |
| Посадочный диаметр, мм | 45 |
| Скорость вращения, об/мин | 6500 |
| Мощность двигателя, кВт | 2,2 |
| Кол-во пневмозахватов, шт | 8 |
| Тип загрузки | задняя |
| Общая мощность, кВт | 34,3 |
| Ход бокового прижима, мм | 50 - 1500 |
| Высота стола, мм | 980 |
| Макс. скорость толкателя, м/мин | 80 |
| Мощность серводвигателя подачи толкателя, кВт | 2 |
| Требуемая скорость потока, м/мин | 30 - 40 |
| Диаметр воздуховодов, мм | 100; 120 |
| Давление в пневмосистеме, МПа | 0,5 - 0,7 |
| Длина, мм | 9020 |
| Ширина, мм | 8887 |
| Высота, мм | 1810 |
| Вес, кг | 12 200 |
