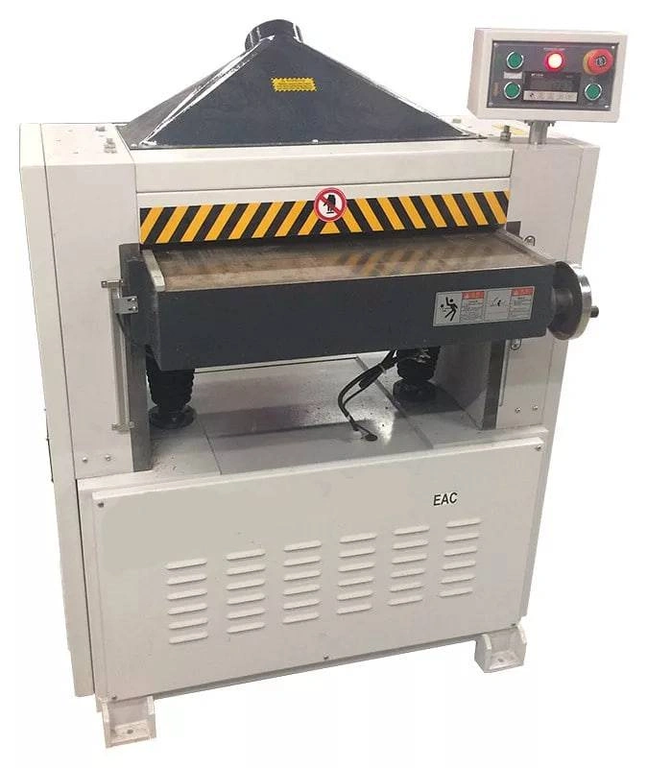

Рейсмусовые станки с электроподъемом стола МВ 104М, МВ 106М, МВ 108М, МВ 1010M
Артикул: primv-104m Код товара: 108512
Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.
Область применения:
1.Мебельное производство
В производстве мебели рейсмусовые станки используются для обработки древесины, создания гладких и ровных поверхностей, а также формирования деталей.
2.Столярные мастерские
Рейсмусовые станки являются важным инструментом для столяров и плотников, которые работают над созданием различных деревянных изделий.
3.Производство деревянных строительных материалов
В промышленных условиях рейсмусовые станки могут использоваться для производства деревянных плит, брусков, палубных досок и других строительных материалов.
4.Производство дверей и окон
Рейсмусовые станки применяются при создании деревянных дверей и окон, обеспечивая тонкость и качество обработки деталей.
5.Производство поддонов
В производстве деревянных поддонов рейсмусовые станки могут использоваться для выравнивания и обработки деревянных деталей.
6.Производство столярных материалов
Рейсмусовые станки широко применяются при производстве столярных материалов, таких как листы фанеры и ДСП.
Схемы обработки:
Рейсмусование с автоподачей
Конструктивные особенности Китай МВ 104М
|

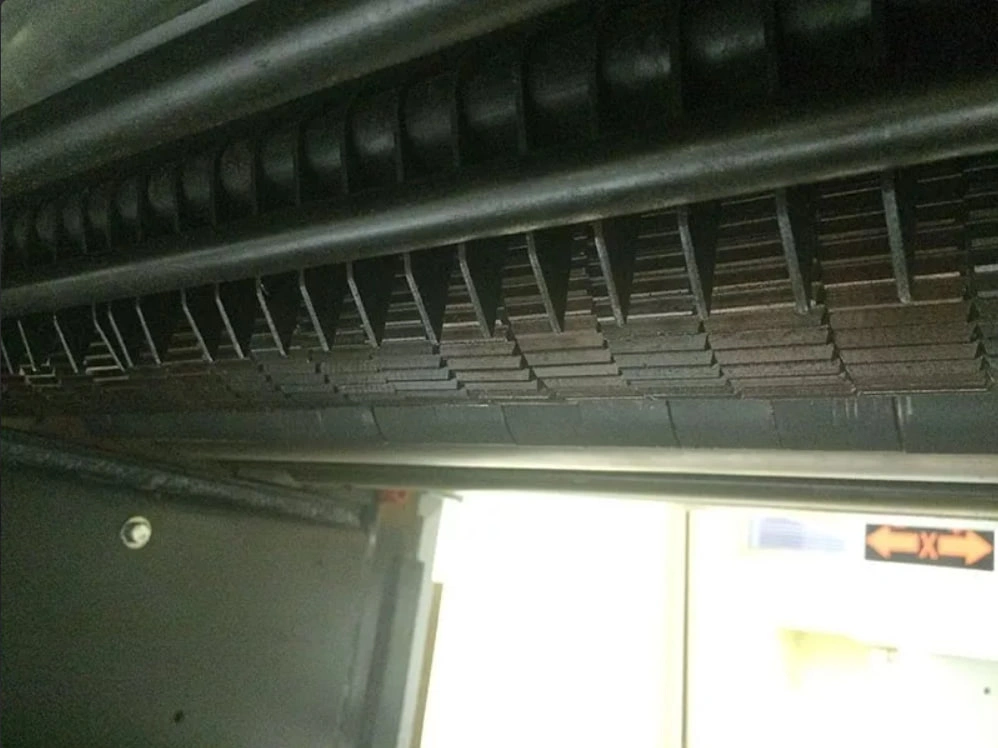

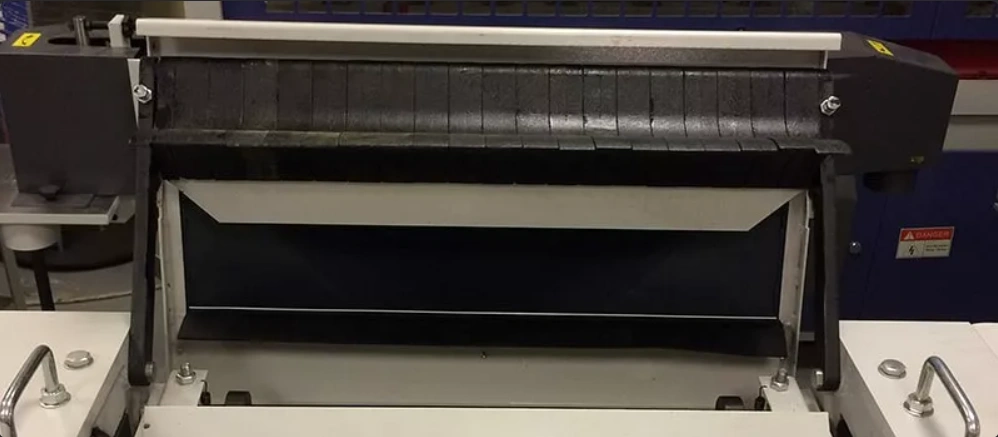

Секционный вал
Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |
|

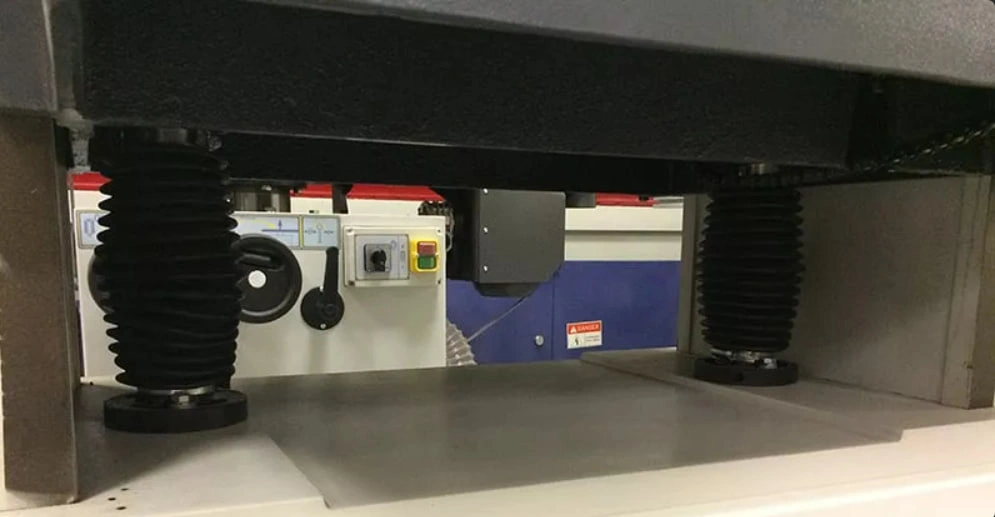

Рабочий стол
Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами. Перемещение стола по высоте осуществляется от отдельного двигателя, расположенного под столом посредством цепи. |
|

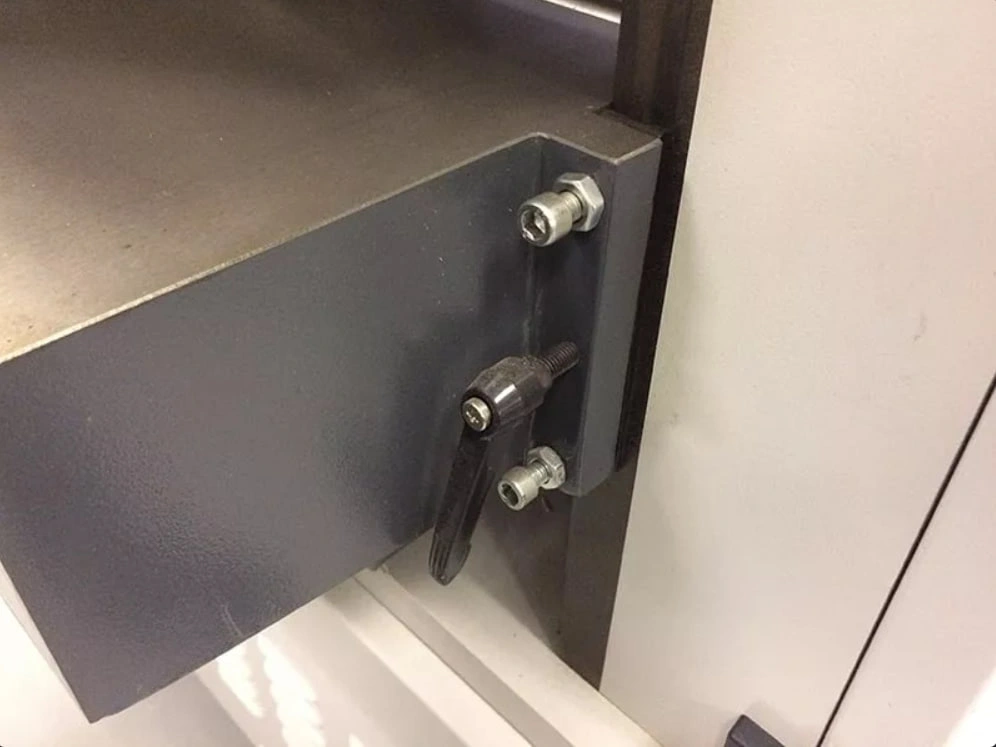

Направляющие стола

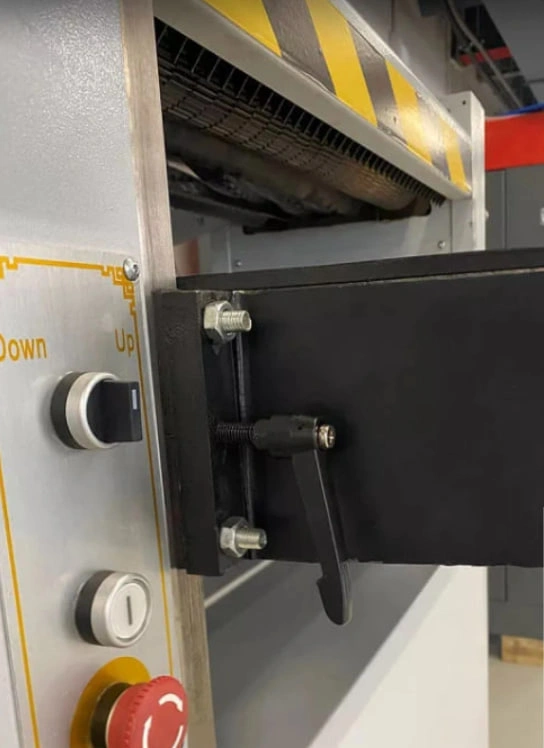

Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. |
|

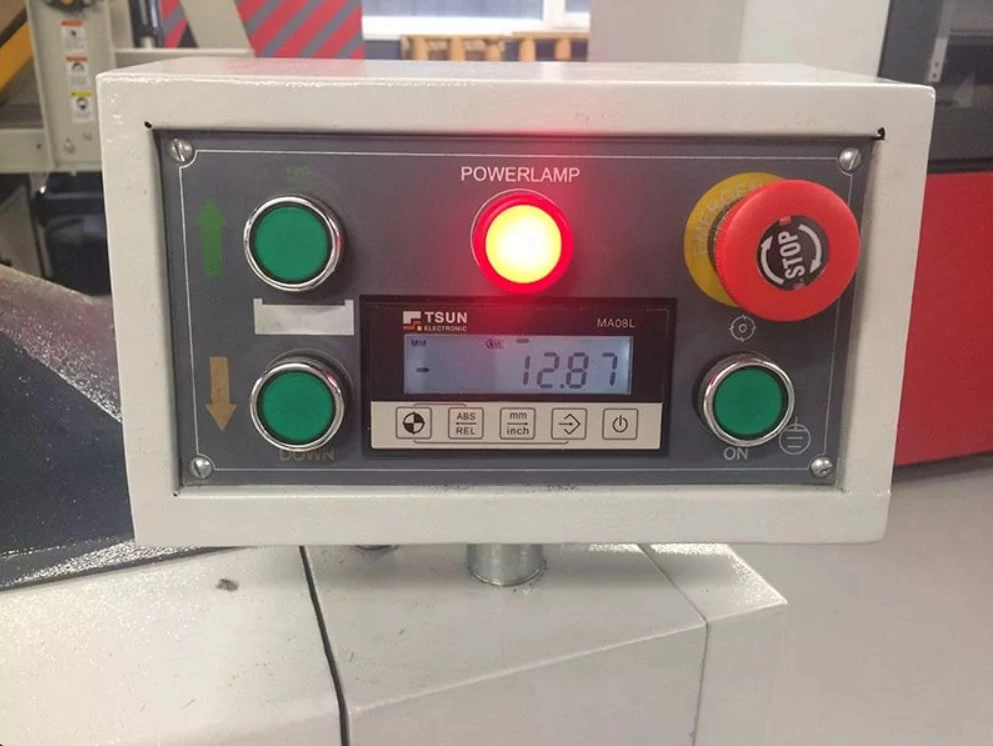

Пульт управления (Рейсмусовые станки)
Удобный пульт управления с программатором, кнопками включения/выключения, электроподъема/опускания стола, и электронной индикацией положения стола. Программатор позволяет автоматически выставить толщину обработки с точностью до 0,1 мм. |
|

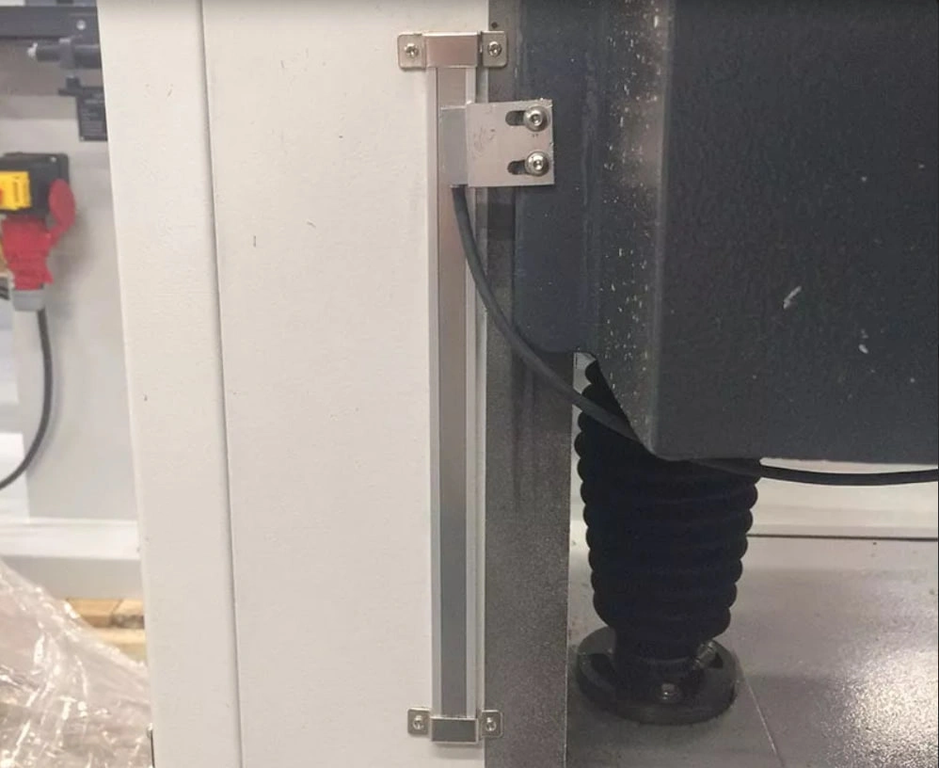

Система измерения положения стола
Измерение положения стола с помо-щью магнитной линейки и датчика индуктивности. Данная система фиксирует именно фактическое перемещение стола и является самым точным методом измерения. Датчик и магнитная лента находятся внутри станка за крышкой, что исключает попадание на датчик и ленту пыли и опилок. Подъем/опускание стола может осуществляться вручную с помощью маховика. |
|

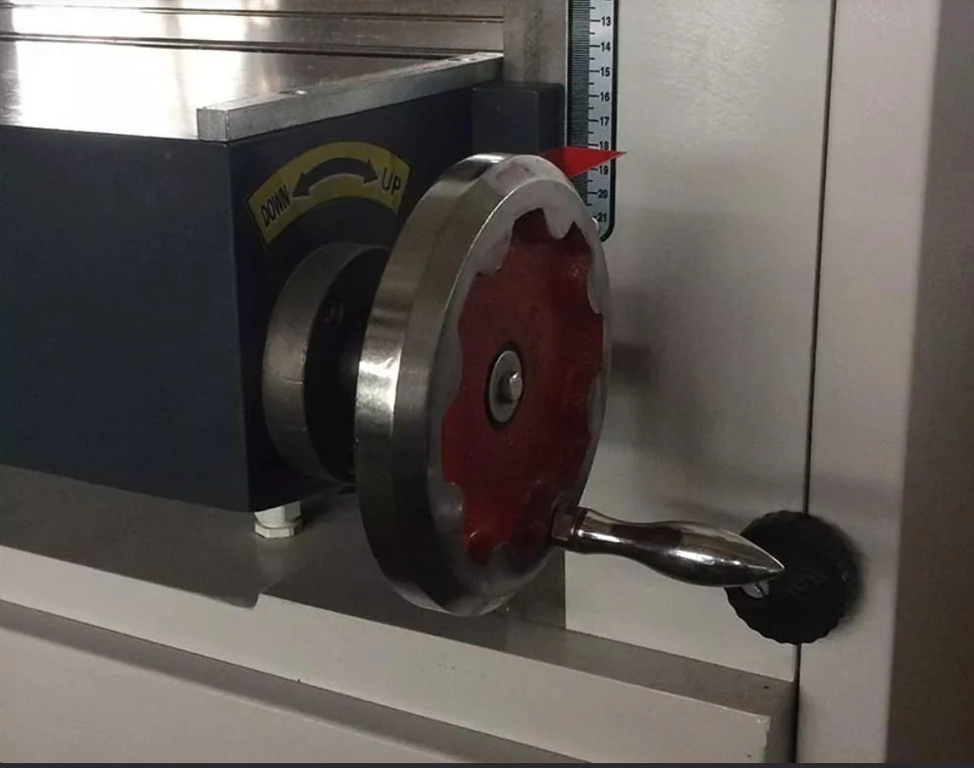

Электроподъем стола
Регулировка стола по высоте осуществляется от отдельного двигателя, расположенного под столом. Точная подстройка с помощью маховика. Отображение размера по линейке. |
|

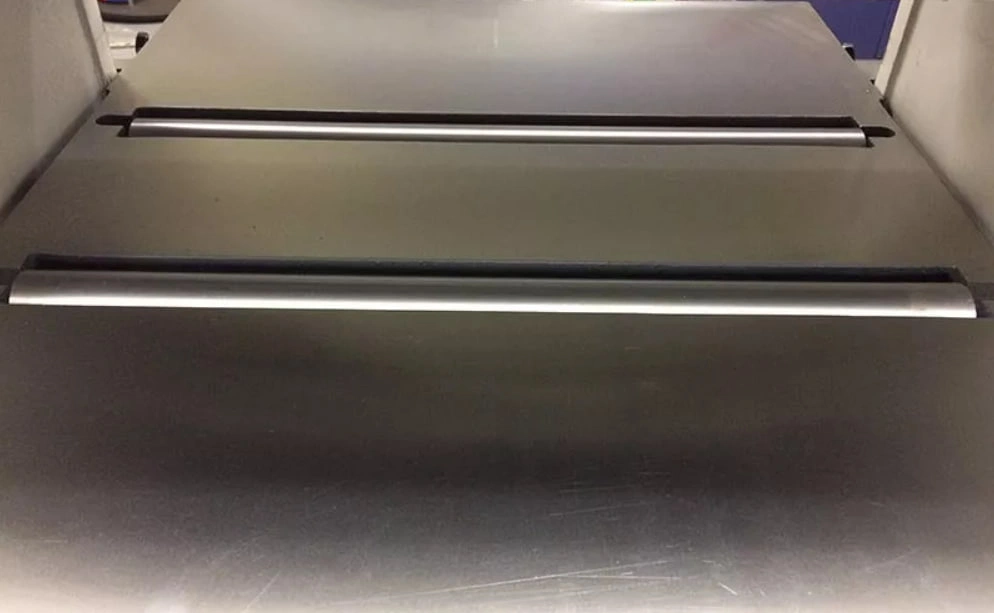

Ролики в столе
На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола. |
|

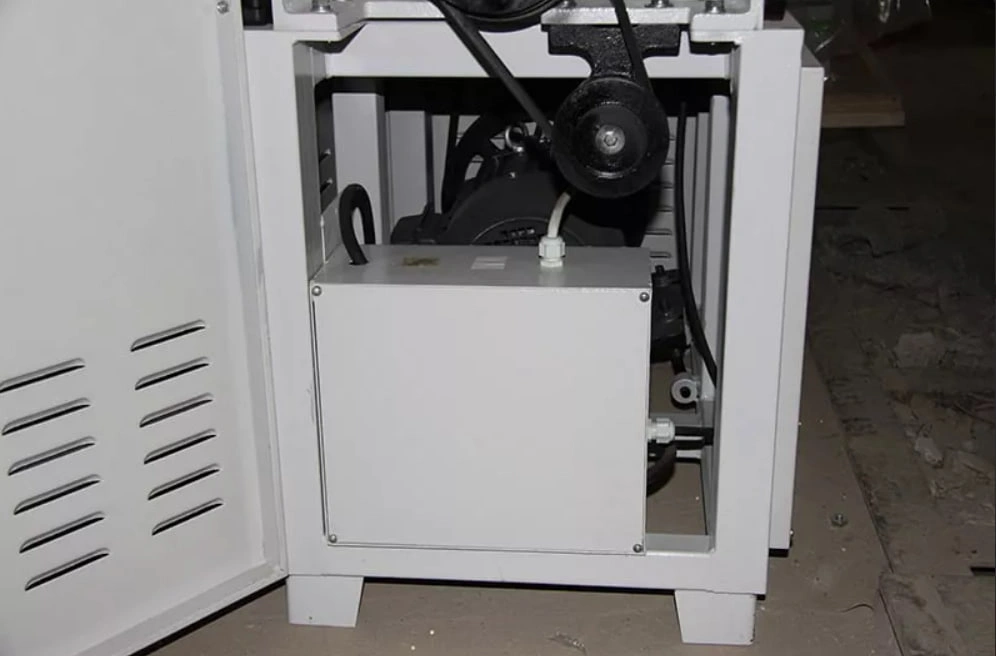

Электрошкаф (Рейсмусовые станки)
Расположен в боковой части станка, в моторном отсеке и изолирован от попадания пыли и грязи. |
|

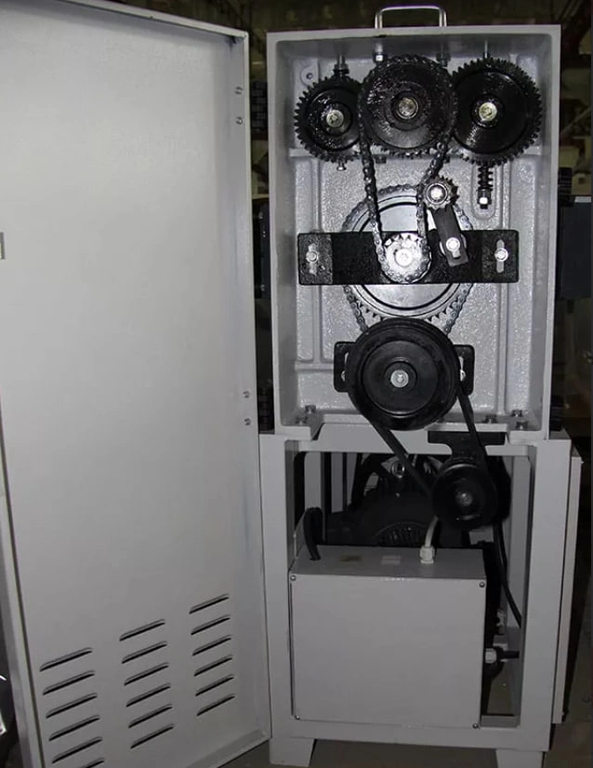

Система подачи (Рейсмусовые станки)

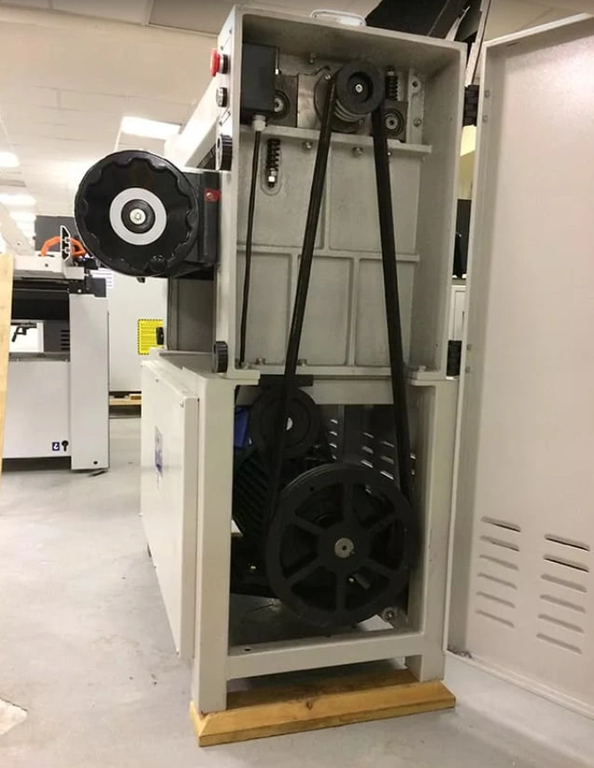

Привод роликов подачи осуществляется через цепную и шестеренчатую передачу. Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня. |
|
Верхняя крышка (Рейсмусовые станки)
Откидная система верхней крышки и секционных прижимов обеспечивает легкий доступ к ножевому валу (например, при замене ножей). |
|

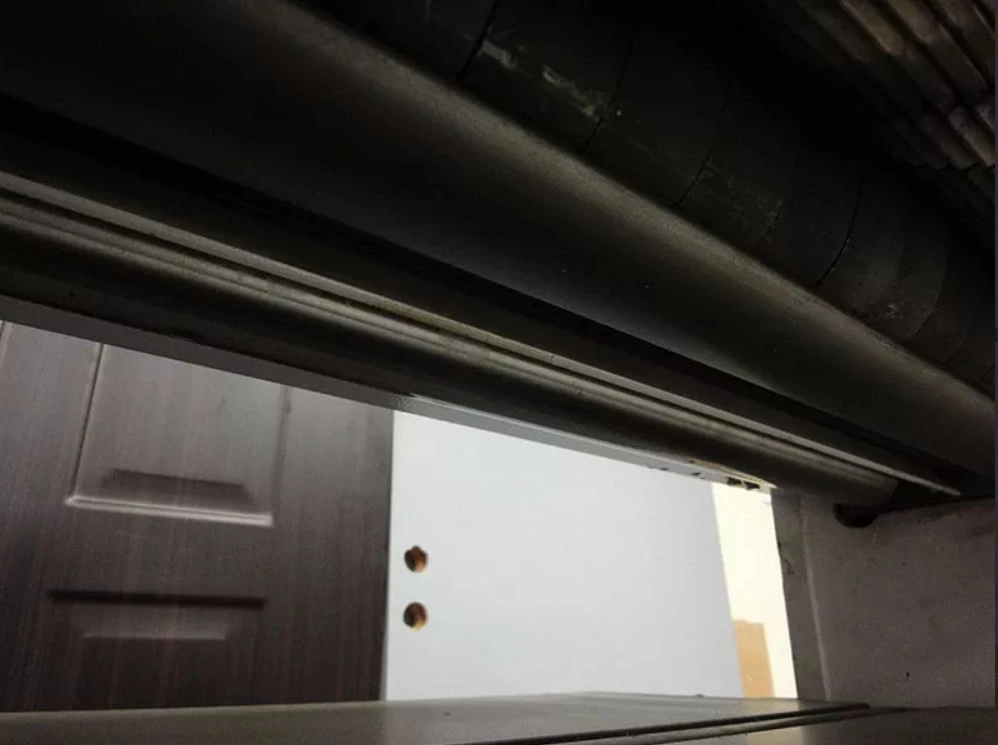

Прижимающий вал (Рейсмусовые станки)
На выходе заготовку принимает гладкий стальной приводной валец. |
|

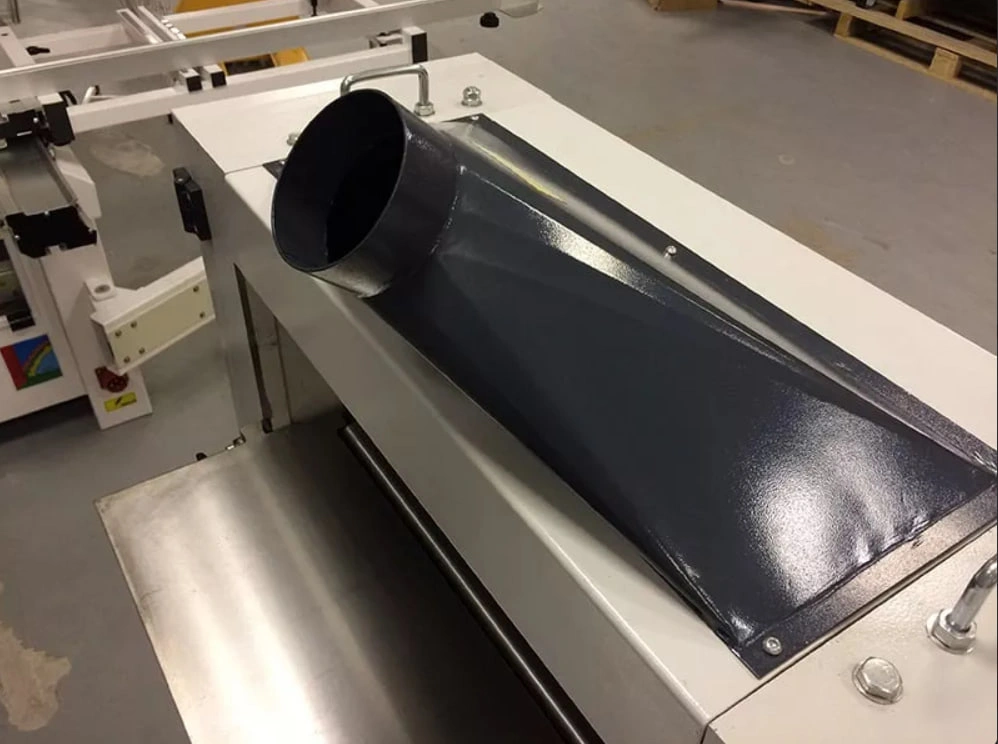

Аспирация (Рейсмусовые станки)
Выброс стружки осуществляется через круглую эксгаустерную воронку. |
|
Устройство для выставления ножей (Рейсмусовые станки)
Входит в комплект поставки. |
Технические характеристики станка Китай МВ 104М
| Общие характеристики | |
| Размеры рабочего стола, мм | 630 х 800 |
| Количество ножей, шт. | 4 |
| Количество роликов на столе, шт. | 2 |
| Количество электродвигателей, шт. | 2 |
| Ножевой вал | |
| Диаметр ножевого вала, мм | 105 |
| Мощность ножевого вала, кВт | 4 |
| Частота вращения ножевого вала, об/мин | 5000 |
| Тип ножевого вала | стандартный (4 ножа) |
| Параметры обработки | |
| Кол-во обрабатываемых сторон | 1 |
| Разнотолщинность при обработке нескольких заготовок, мм | 3 |
| Ширина обработки, мм | 630 |
| Толщина обработки, мм | 8 - 220 |
| Мин. длина обработки, мм | 220 |
| Макс. толщина снимаемого слоя, мм | 5 |
| Скорость подачи заготовки, м/мин | 8 / 12 |
| Мощность узлов | |
| Мощность подачи, кВт | от ножевого вала |
| Мощность привода подъема / опускания рабочего стола, кВт | 0.12 |
| Установленная мощность, кВт | 7.68 |
| Аспирация | |
| Диаметр патрубка аспирации, мм | 100 |
| Габаритные размеры | |
| Длина, мм | 1020 |
| Ширина, мм | 830 |
| Высота, мм | 1290 |
| Вес, кг | 410 |
