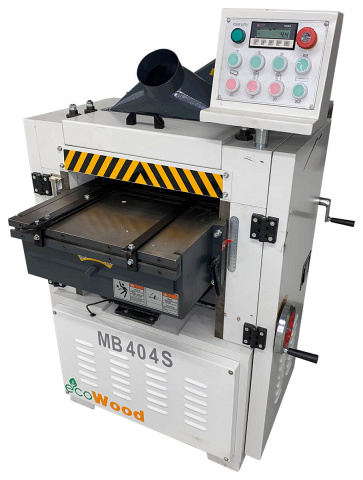

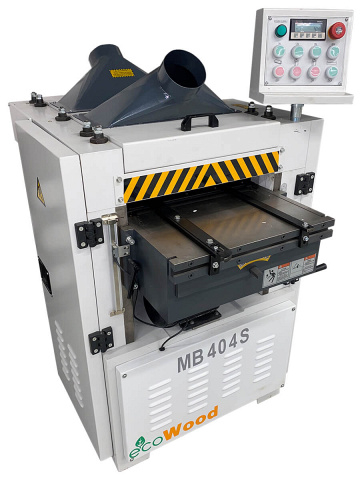

Рейсмусовый четырехсторонний станок EcoWood MB 404S
Артикул: 9924613mb_404s Код товара: 106612
Предназначен для строгания в размер по толщине и ширине прямыми ножами заготовок из древесины с 4-х сторон одновременно. В производстве мебели рейсмусовые станки используются для обработки древесины, создания гладких и ровных поверхностей, а также формирования деталей. Рейсмусовые станки являются важным инструментом для столяров и плотников, которые работают над созданием различных деревянных изделий. В промышленных условиях рейсмусовые станки могут использоваться для производства деревянных плит, брусков, палубных досок и других строительных материалов. Рейсмусовые станки применяются при создании деревянных дверей и окон, обеспечивая точность и качество обработки деталей. В производстве деревянных поддонов рейсмусовые станки могут использоваться для выравнивания и обработки деревянных деталей. Рейсмусовые станки широко применяются при производстве столярных материалов, таких как листы фанеры и ДСП. Область применения Мебельное производствоСтолярные мастерскиеПроизводство деревянных строительных материаловПроизводство дверей и оконПроизводство поддоновПроизводство столярных материалов
Схемы обработки EcoWood MB 404S
 |
Четырехстороннее рейсмусование с автоподачей |
Конструктивные особенности EcoWood MB 404S
 |

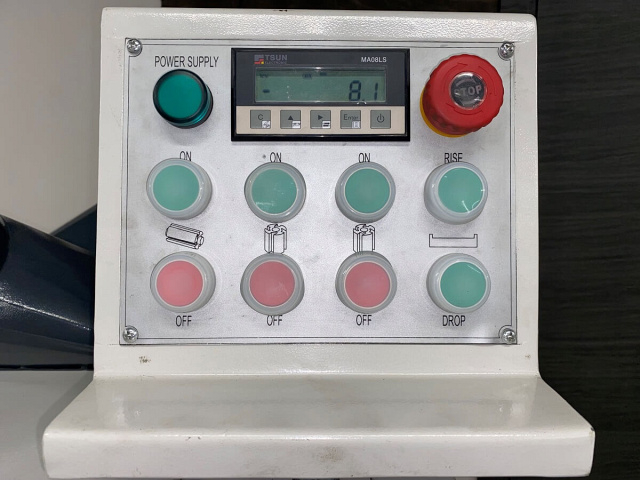

Пульт управления На пульте расположен дисплей с электронной индикацией положения стола, кнопки включения/выключения, подъема/опускания стола и кнопка аварийной остановки. |
 |

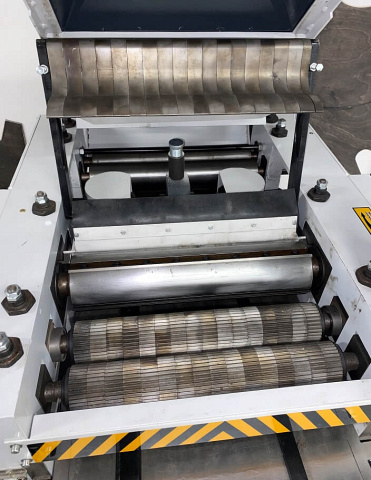

Система подачи 2 рифленых секционных подающих вальца надежно осуществляют подачу заготовок в станок. На выходе заготовку вытягивают 3 гладких стальных вала. Секционные вальцы позволяют одновременно подавать в станок заготовки разной толщины. |
 |

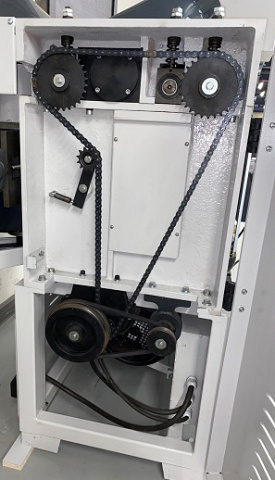

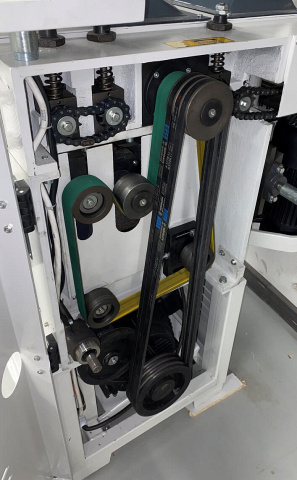

Система подачи и привод ножевого вала Привод верхнего и нижнего ножевого вала осуществляется от двигателя мощностью 5,5 кВт. Привод роликов подачи осуществляется через цепную передачу. Надежный привод ножевого вала и роликов подачи от главного электродвигателя через 3 клиновых ремня. |
 |

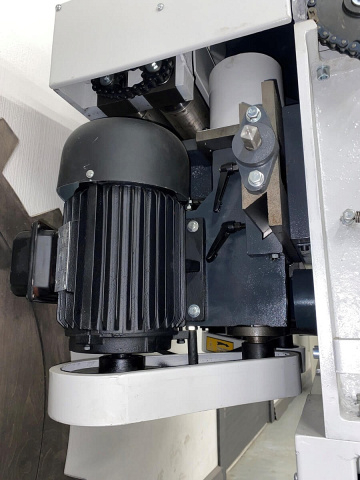

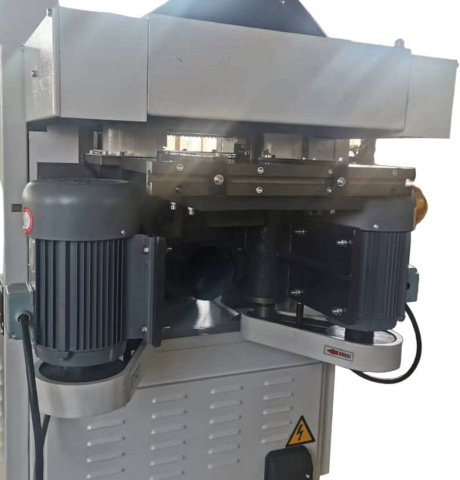

Привод вертикальных шпинделей Привод на каждый вертикальный шпиндель осуществляется от отдельного двигателя мощностью 2,2 кВт. |
 |

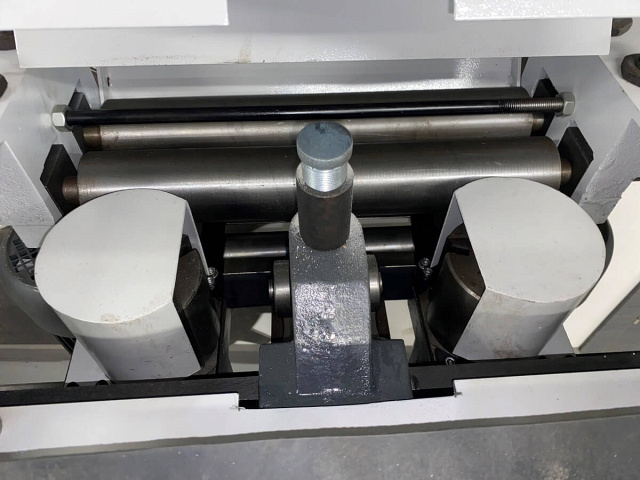

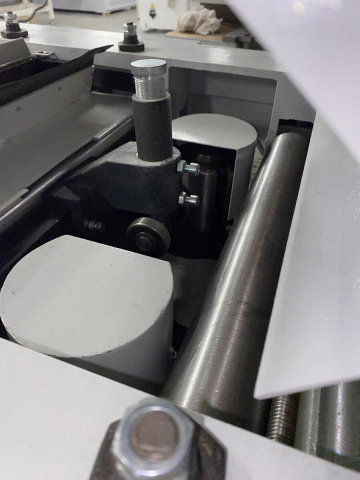

Вертикальные шпиндели Шпиндели расположены на выходе из станка. Между шпинделями расположен регулируемый прижим, обеспечивающий прижатие заготовки к столу. |
 |

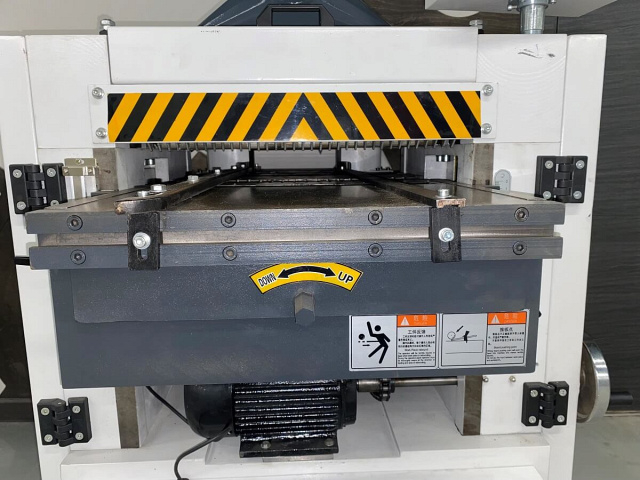

Направляющие пластины на рабочем столе Служат для фиксации и направления заготовок в станок при обработке боковыми шпинделями. Настраиваются на необходимую ширину и фиксируются стопорными винтами. Регулировка толщины съема нижним валом осуществляется посредством винта в торце стола. |
 |

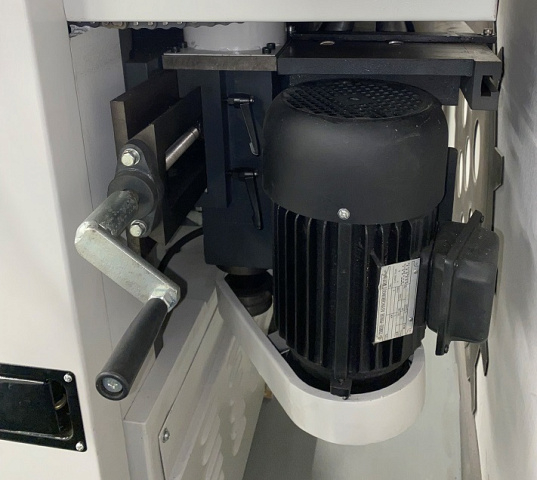

Настройка ширины обработки Настройка боковых вертикальных шпинделей по ширине обработки осуществляется рукояткой, посредством винта. |
 |

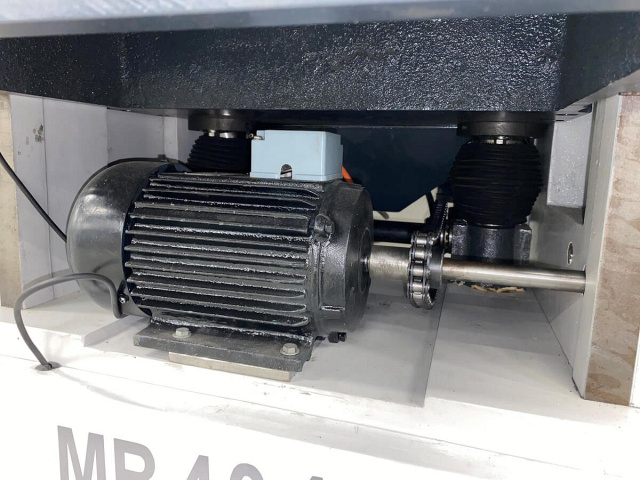

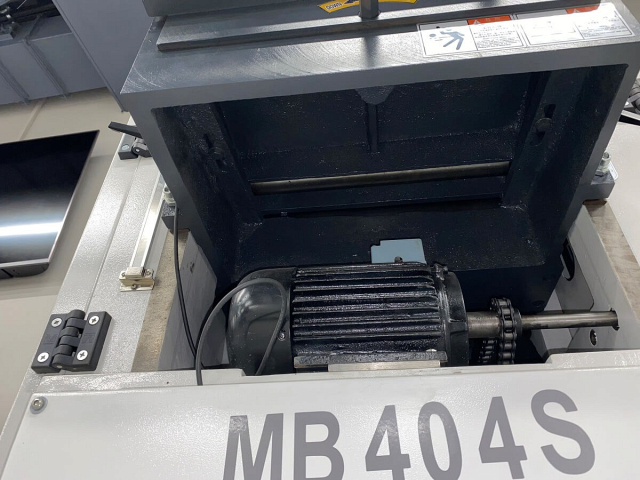

Рабочий стол Рабочий стол литой чугунный. Подъем/опускание стола от отдельного двигателя. Опоры стола от попадания пыли закрыты защитными кожухами. |
 |

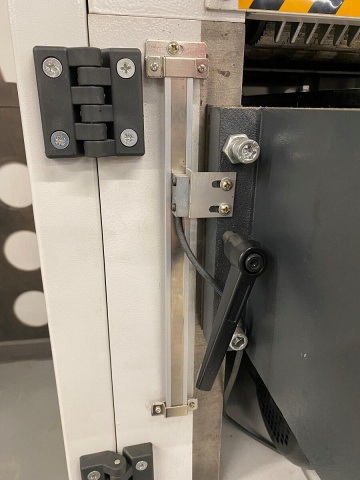

Система измерения положения стола Измерение положения стола с помощью магнитной линейки и датчика индуктивности. Данная система фиксирует именно фактическое перемещение стола и является самым точным методом измерения. |
 |
Аспирация На станке 3 аспирационных патрубка. 2 расположены сверху для удаления от верхнего ножевого вала и боковых шпинделей. Один патрубок расположен под столом для удаления стружки от нижнего ножевого вала. |
Комплектация EcoWood MB 404S
Дополнительная
 |
Аспирация ПК 3150 (минимально) Применяется к столярным станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Производительность: 3150 м3/ч;Мощность: 3 кВт;Объем накопителей: 0,34 м3;Фильтрующий материал: нетканый синтетический. Системы аспирации цехов |
 |
Рукавный фильтр EcoWood FPC-3500, Турция (оптимально) Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Производительность: 3500 - 12 500 м3/ч;Мощность: 3 - 18,5 кВт;Объем накопителей: 0,38 - 1,52 м3;Фильтрующий материал: полиэстер. Фильтры рукавные EcoWood FPC |
Технические характеристики EcoWood MB 404S
| Характеристика | Значение |
|---|---|
| Размеры рабочего стола, мм | 410 х 1000 |
| Разнотолщинность при обработке нескольких заготовок, мм | 1,5 |
| Ширина обработки, мм | 410 |
| Толщина обработки, мм | 10 - 90 |
| Мин. длина обработки, мм | 300 |
| Макс. толщина снимаемого слоя, мм | 4 |
| Количество ножей, шт | 4 |
| Скорость подачи заготовки, м/мин | 7 / 10 |
| Диаметр ножевого вала, мм | 105 |
| Мощность ножевого вала, кВт | 5,5 |
| Мощность подачи, кВт | от ножевого вала |
| Мощность привода подъема / опускания рабочего стола, кВт | 0,37 |
| Количество роликов на столе, шт. | 2 |
| Установленная мощность, кВт | 10,27 |
| Частота вращения ножевого вала, об/мин | 5200 / 5700 |
| Диаметр патрубка аспирации, мм | 2 x 120 |
| Количество электродвигателей, шт. | 4 |
| Кол-во обрабатываемых сторон | 4 |
| Тип ножевого вала | стандартный (4 ножа) |
| Длина, мм | 1060 |
| Ширина, мм | 850 |
| Высота, мм | 1300 |
| Вес, кг | 660 |
