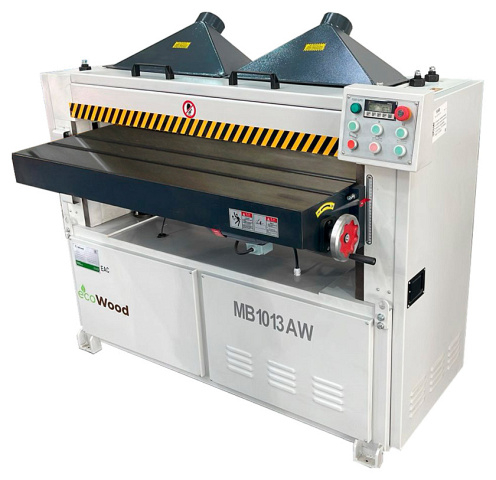

Рейсмусовый станок со спиральным валом и электроподъемом стола EcoWood МВ 1013AW
(голосов 0)
Артикул: 10053110mv_1013aw Код товара: 106685
Под заказ
Предназначен для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины. Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
Область применения EcoWood
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
Схемы обработки EcoWood
Конструктивные особенности EcoWood
 |

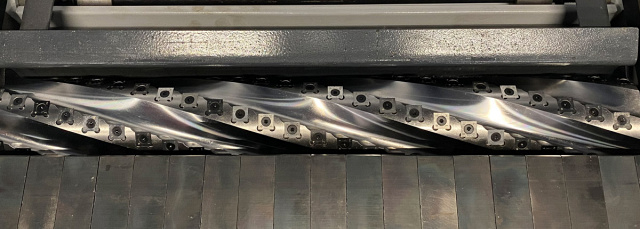

Спиральный ножевой вал Ножевые пластины расположены по спирали. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности. Вал имеет 6 спиралей твердосплавных пластин. |
 |

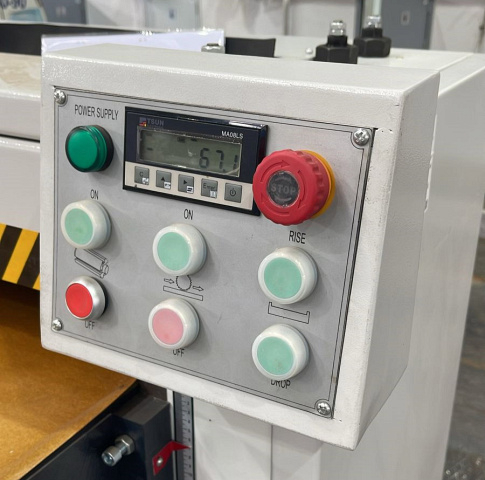

Пульт управления На пульте расположен дисплей с электронной индикацией положения стола, а также кнопки включения/выключения ножевого вала и подающих вальцов, подъема/опускания стола и кнопка аварийной остановки. Электронная индикация положения стола позволяет устанавливать толщину обработки с точностью до 0,1мм. |
 |

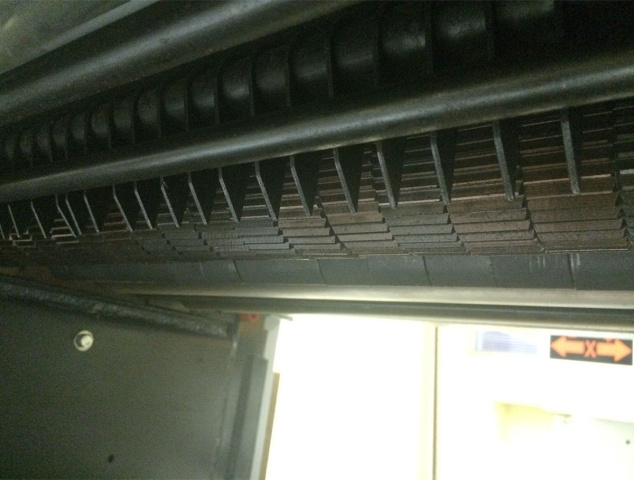

Секционный вал Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |
 |

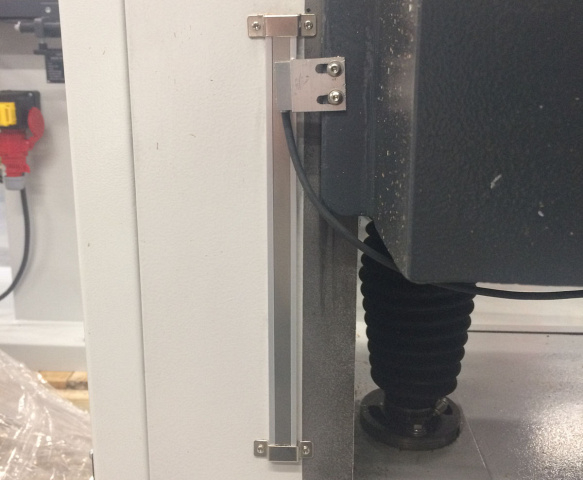

Система измерения положения стола Измерение положения стола с помощью магнитной линейки и датчика индуктивности. Данная система фиксирует именно фактическое перемещение стола и является самым точным методом измерения. |
 |

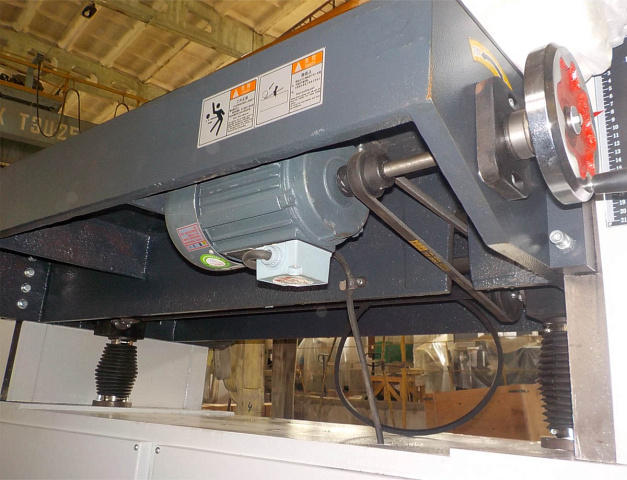

Электроподъем стола Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами. Перемещение стола по высоте осуществляется от отдельного двигателя, расположенного под столом. Точная подстройка с помощью маховика. Отображение размера по линейке. |
 |

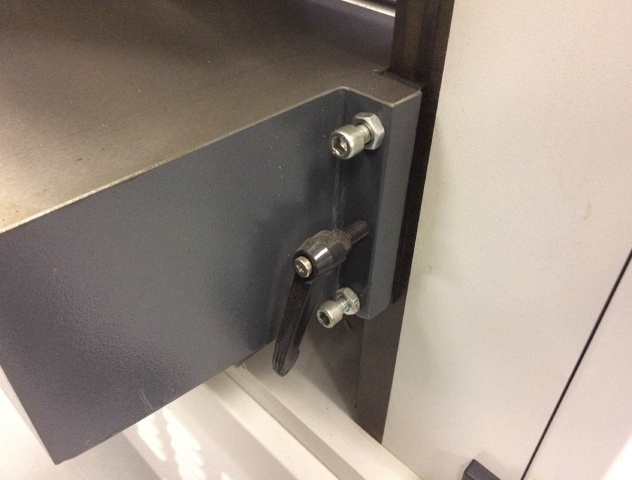

Направляющие стола Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. |
 |

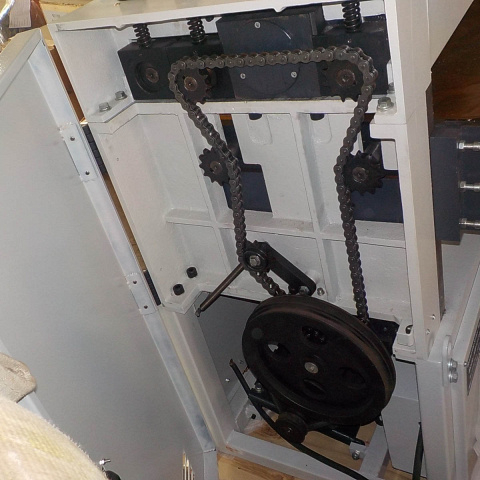

Система подачи Привод роликов подачи осуществляется через мощную цепную передачу от отдельного двигателя мощностью 3 кВт. |
 |

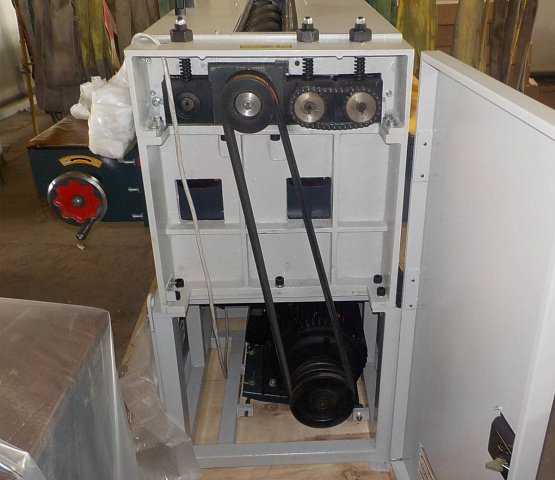

Привод ножевого вала Надежный привод ножевого вала от главного электрического двигателя мощностью 15 кВт через 3 клиновых ремня. |
 |

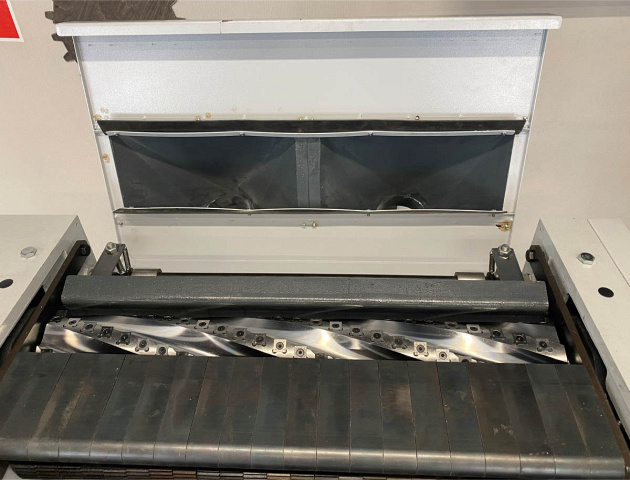

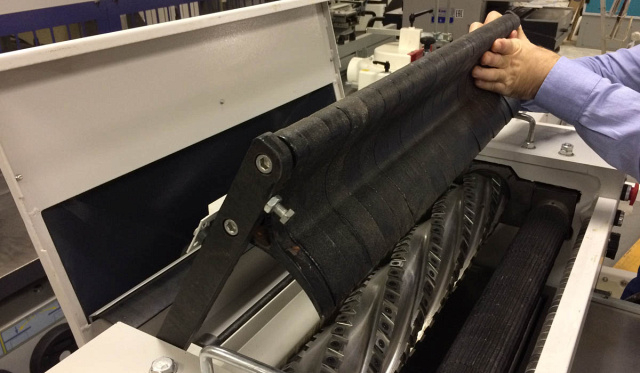

Верхняя крышка Откидная система верхней крышки и секционных прижимов обеспечивает легкий доступ к ножевому валу (например, при замене или повороте ножей). |
 |

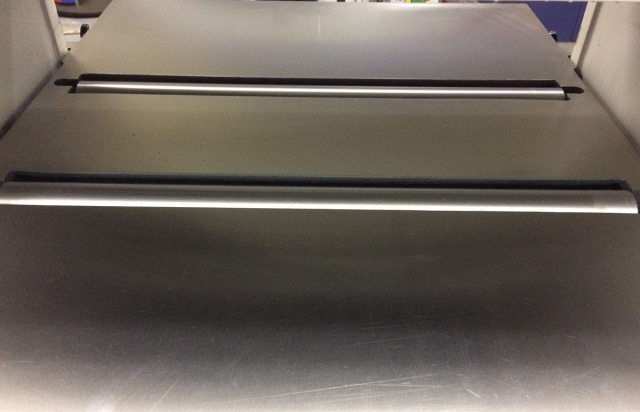

Ролики в столе На рабочем столе расположены два приводных ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола. |
 |

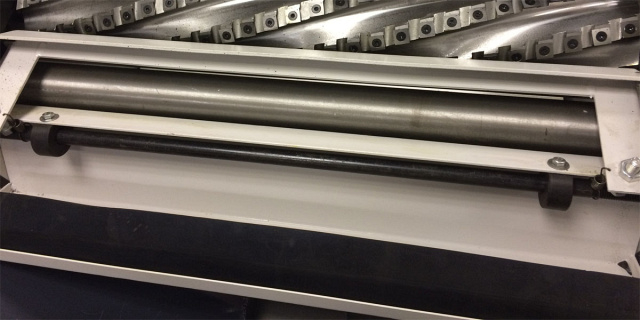

Принимающий вал На выходе заготовку принимают 2 гладких стальных приводных вала, обеспечивающих лучшее качество обработанной поверхности. |
 |

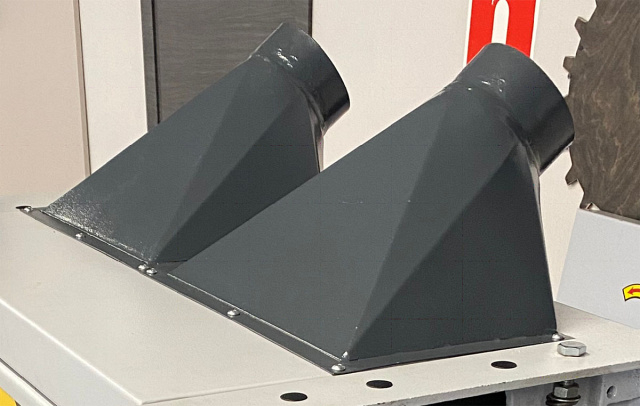

Аспирация Выброс стружки осуществляется через 2 круглых аспирационных патрубка диаметром 120 мм. |
Комплектация EcoWood
Стандартная
 |

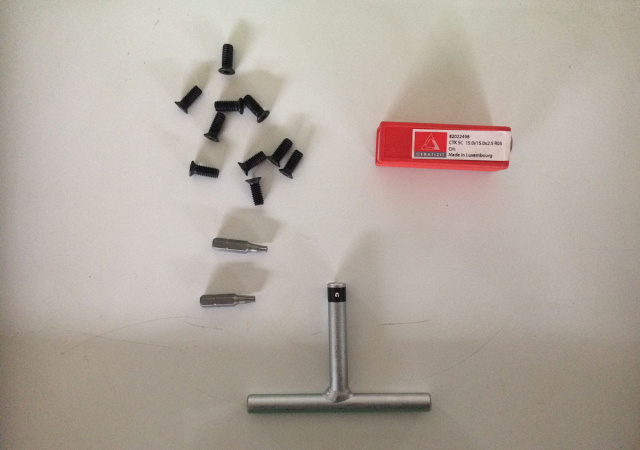

Комплект поставки |
Дополнительная
 |
Аспирация Применяется к столярным станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Рекомендуемые характеристики: |
 |
Рукавный фильтр Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Рекомендуемые характеристики: |
Технические характеристики EcoWood
| Характеристика | Значение |
|---|---|
| Размеры рабочего стола, мм | 1300 х 1200 |
| Разнотолщинность при обработке нескольких заготовок, мм | 3 |
| Ширина обработки, мм | 1300 |
| Толщина обработки, мм | 8 - 200 |
| Мин. длина обработки, мм | 300 |
| Макс. толщина снимаемого слоя, мм | 4 |
| Количество ножей, шт | 300 |
| Скорость подачи заготовки, м/мин | 8 / 12 |
| Диаметр ножевого вала, мм | 125 |
| Мощность ножевого вала, кВт | 15 |
| Мощность подачи, кВт | 3 |
| Мощность привода подъема / опускания рабочего стола, кВт | 0,75 |
| Количество роликов на столе, шт. | 2 |
| Установленная мощность, кВт | 18,75 |
| Частота вращения ножевого вала, об/мин | 4500 |
| Диаметр патрубка аспирации, мм | 120 х 2 |
| Количество электродвигателей, шт. | 3 |
| Кол-во обрабатываемых сторон | 1 |
| Тип ножевого вала | спиральный |
| Длина, мм | 1205 |
| Ширина, мм | 1670 |
| Высота, мм | 1470 |
| Вес, кг | 1650 |
