Рейсмусовый станок со спиральным валом и программатором МВ 104WМN, 106WМN, 108WМN, 1010WMN, 1013WМN
(голосов 0)
Артикул: primv-104wm-1 Код товара: 108516
Под заказ
Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.
Область применения:
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
Схемы обработки:
Рейсмусование с автоподачей
Конструктивные особенности Китай МВ 104WМ
 |

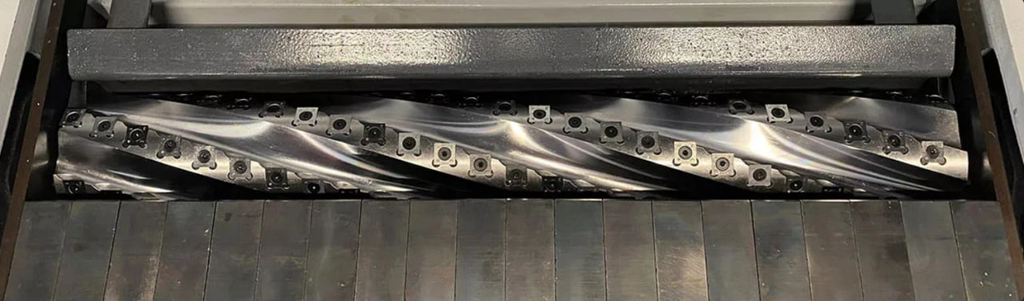

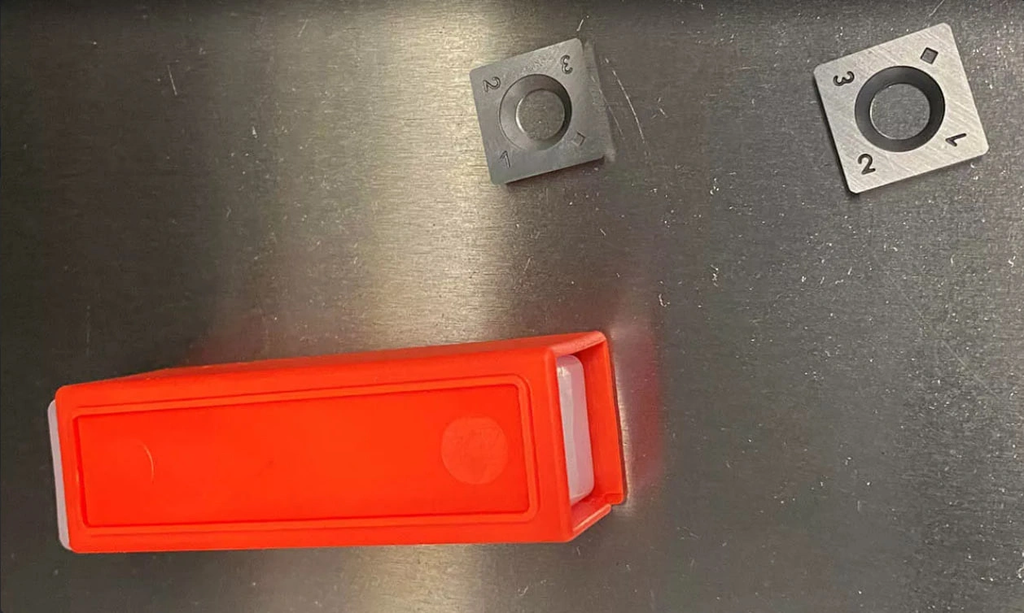

Спиралевидный ножевой вал Ножевые пластины расположены по спирали. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности. Вал имеет 6 спиралей твердосплавных пластин. |
 |

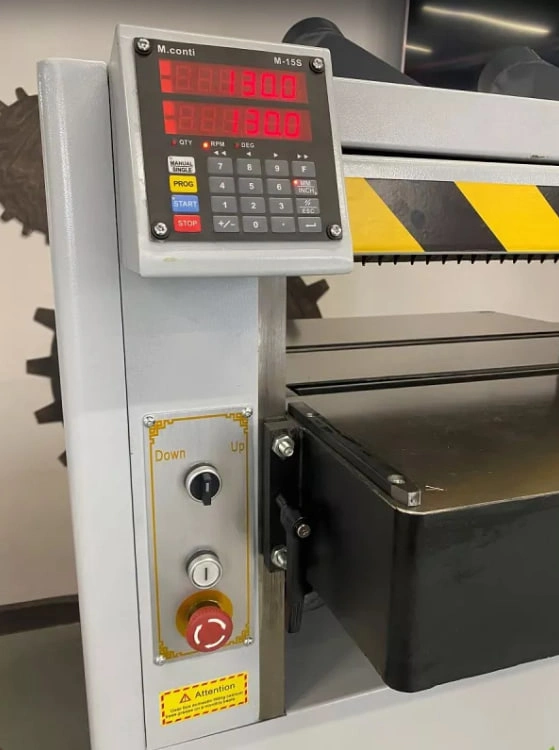

Пульт Упраления Удобный пульт управления с программатором, кнопками включения/выключения, электроподъема/опускания стола, и электронной индикацией положения стола. Программатор позволяет автоматически выставить толщину обработки с точностью до 0,1 мм. |
 |

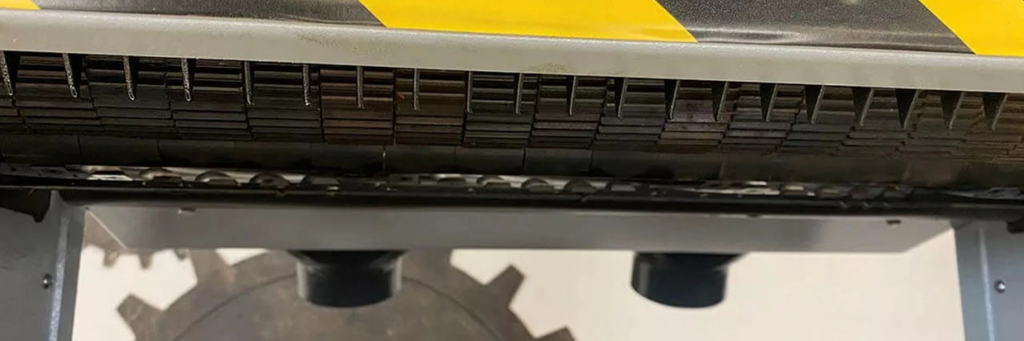

Секционный вал Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |
 |

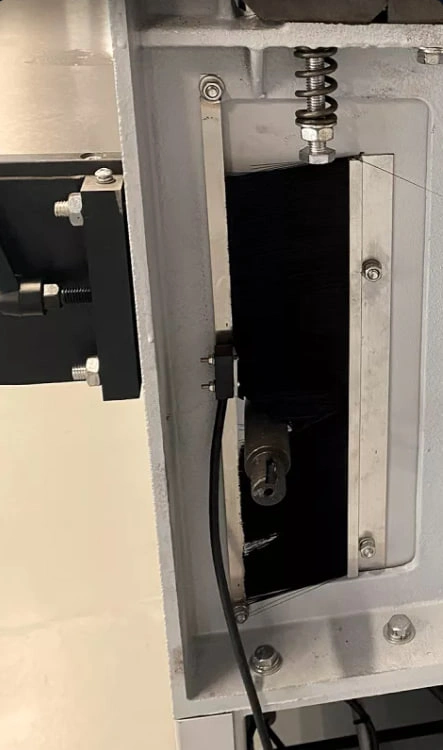

Система измерения положения стола 2 Измерение положения стола с помо-щью магнитной линейки и датчика индуктивности. Данная система фиксирует именно фактическое перемещение стола и является самым точным методом измерения. Датчик и магнитная лента находятся внутри станка за крышкой, что исключает попадание на датчик и ленту пыли и опилок. Подъем/опускание стола может осуществляться вручную с помощью маховика. |
 |
Рабочий стол Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами. Перемещение стола по высоте осуществляется от отдельного двигателя, расположенного под столом посредством цепи. |
 |
Направляющие стола 2 Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. |
 |

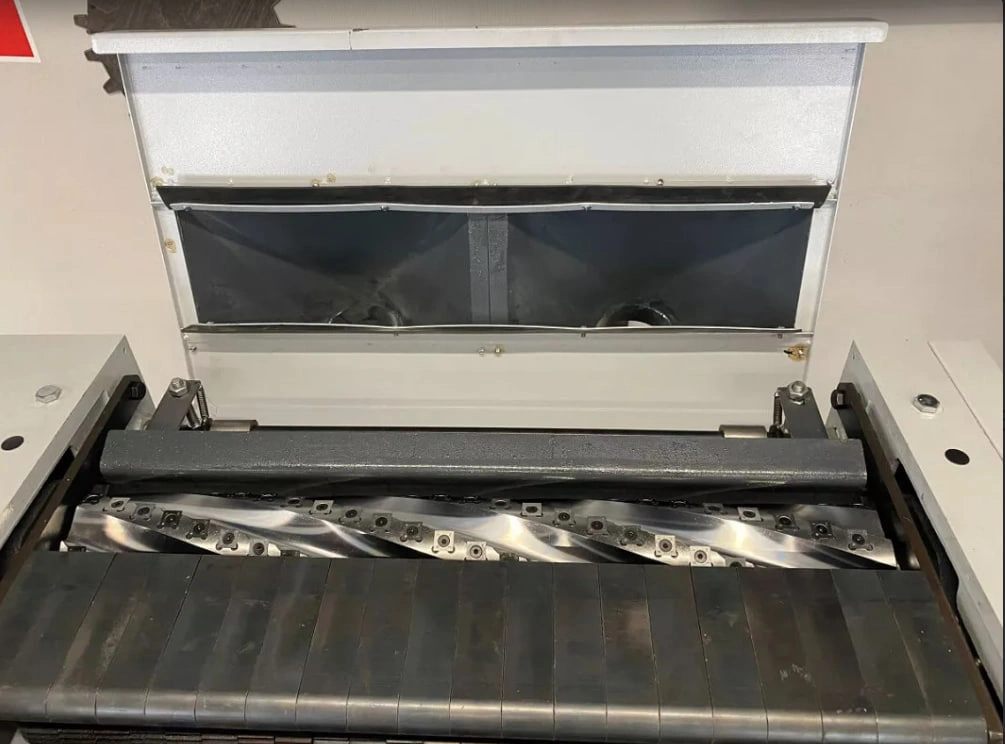

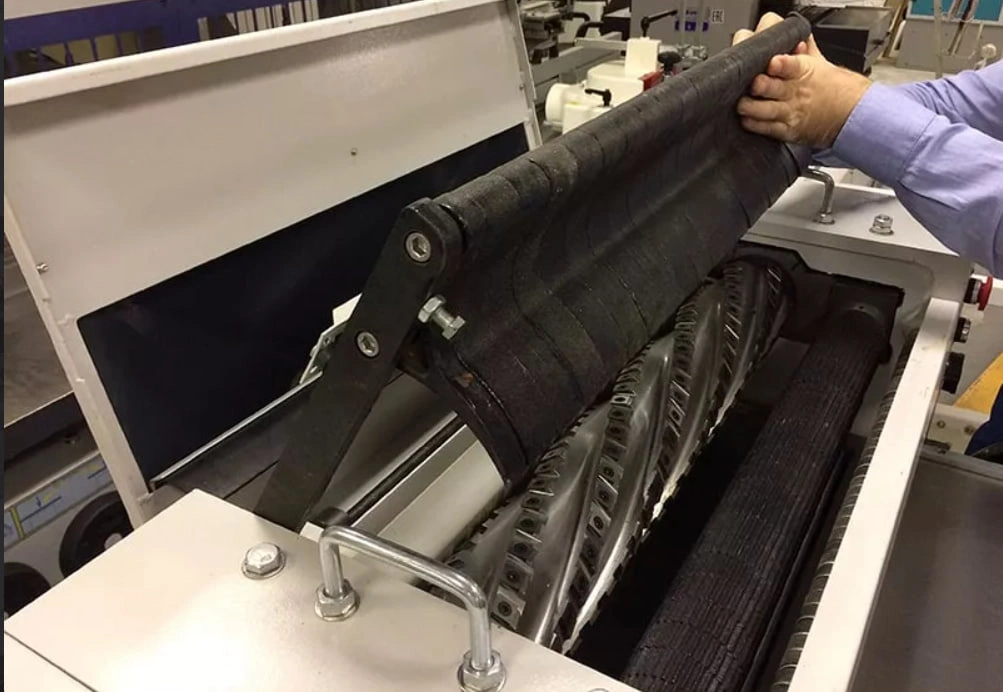

Верхняя крышка (Рейсмусовые станки) Откидная система верхней крышки и секционных прижимов обеспечивает легкий доступ к ножевому валу (например, при замене ножей). |
 |

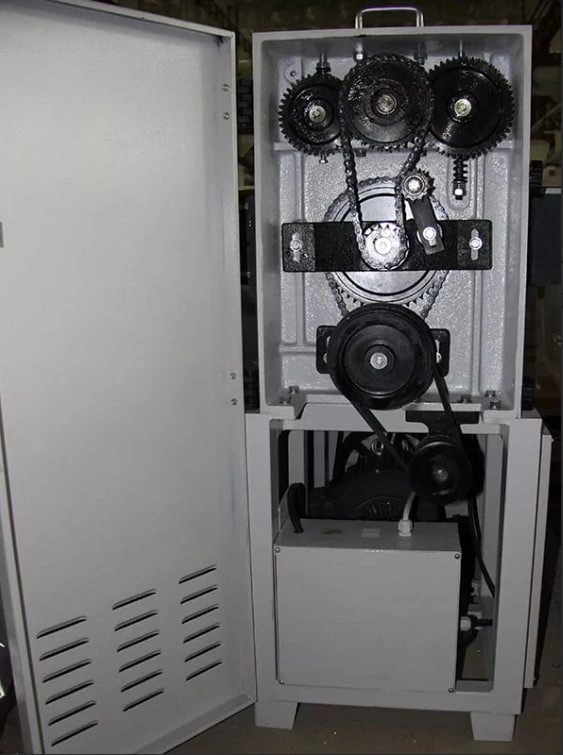

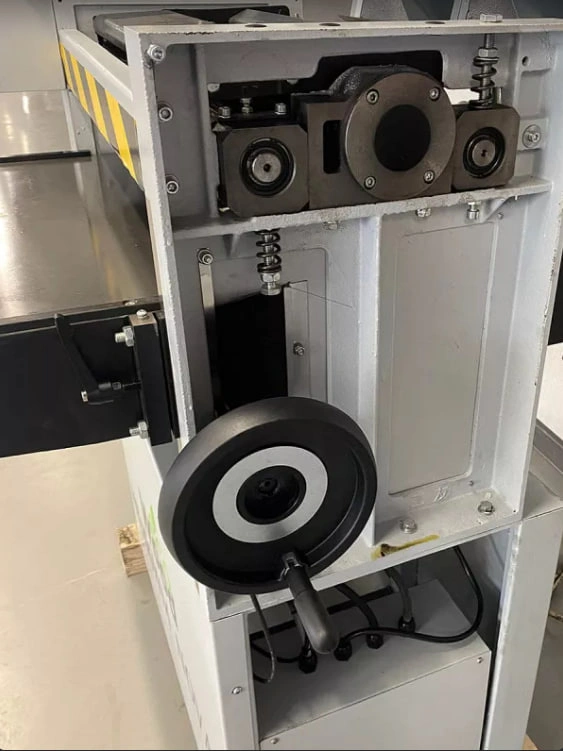

Система подачи (Рейсмусовые станки) Привод роликов подачи осуществляется через цепную и шестеренчатую передачу. Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня. |
 |

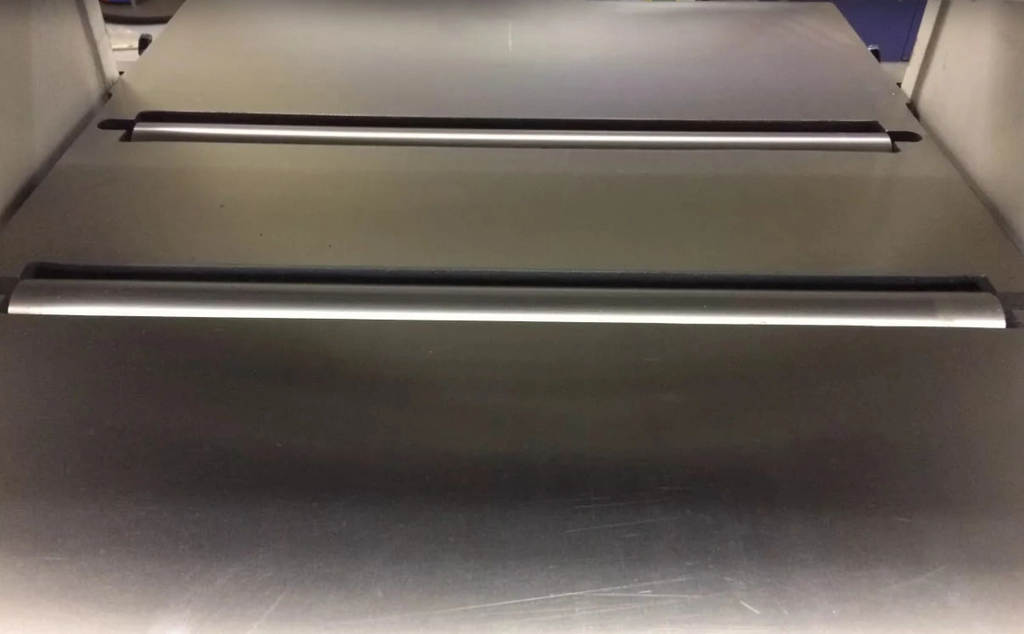

Ролики в столе На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола. |
 |

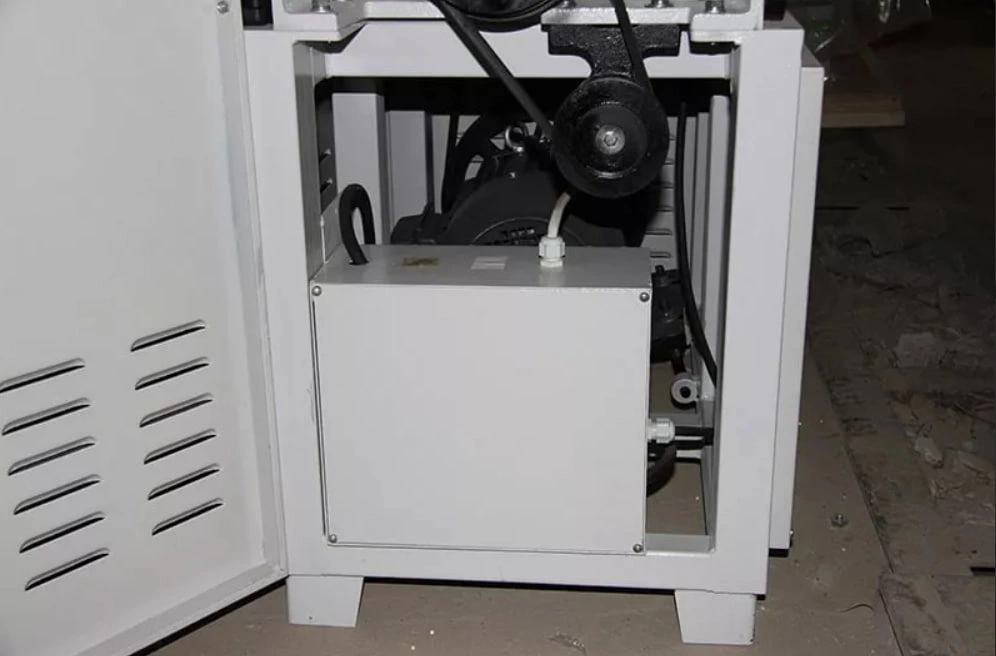

Электрошкаф 2 Расположен в боковой части станка, в моторном отсеке и изолирован от попадания пыли и грязи. |
 |
Принимающий вал На выходе заготовку принимает гладкий стальной приводной валец. |
 |

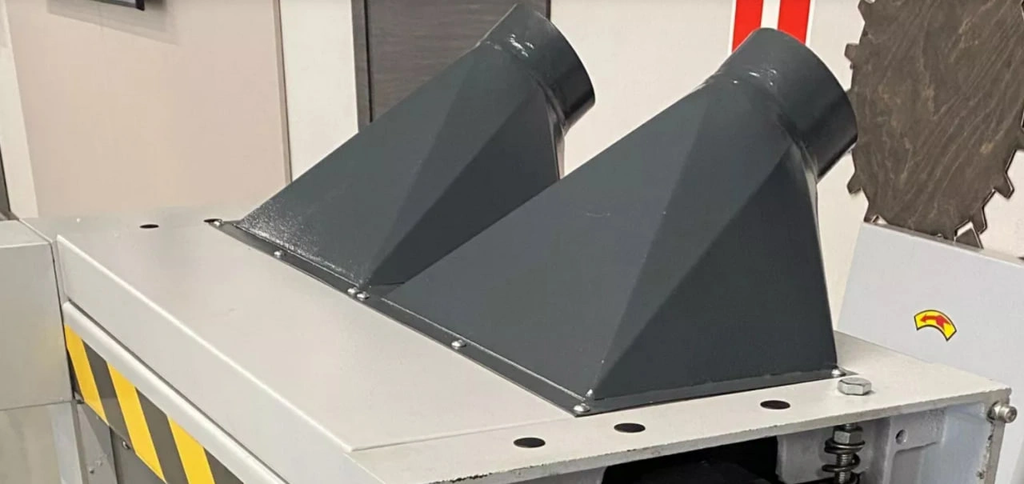

Аспирация 2 Выброс стружки осуществляется через круглую эксгаустерную воронку. |
 |

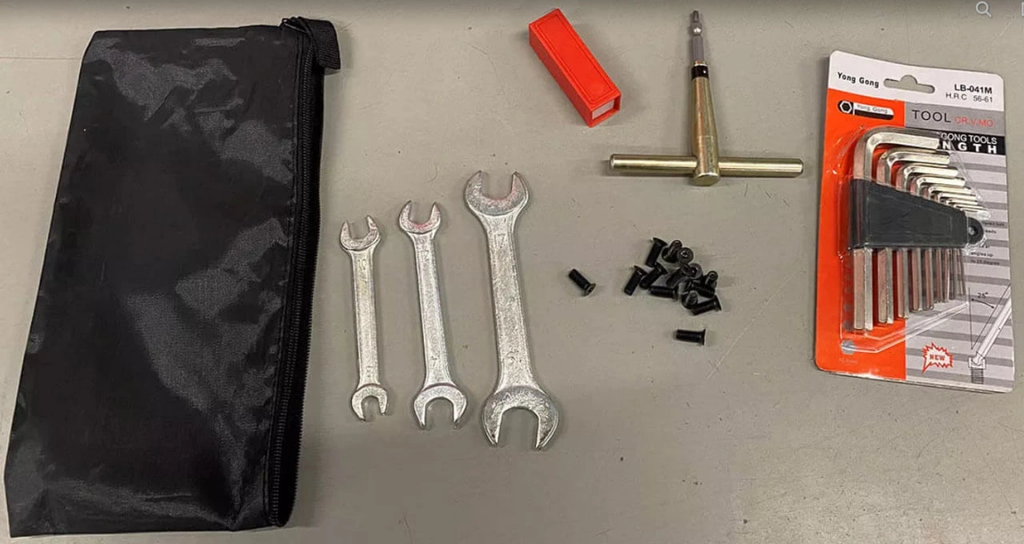

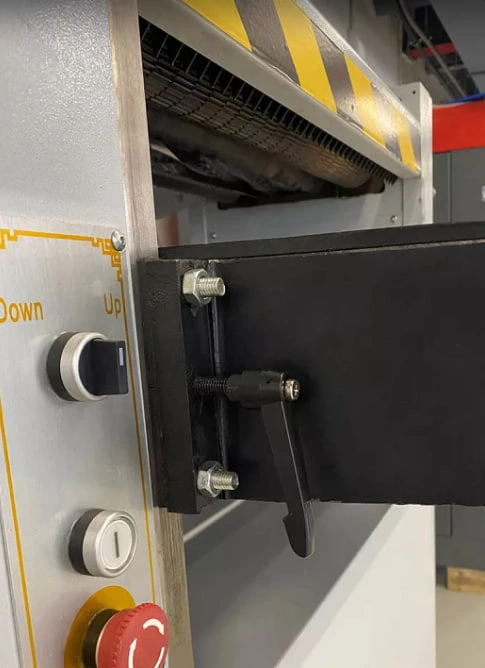

Комплект поставки Опционально на станок устанавливается боковой прижим заготовки. Данный прижим позволяет базировать на ребре. |
Технические характеристики станка Китай МВ 104WМ
| Общие характеристики | |
| Размеры рабочего стола, мм | 400 х 800 |
| Количество ножей, шт. | 100 |
| Количество роликов на столе, шт. | 2 |
| Количество электродвигателей, шт. | 2 |
| Ножевой вал | |
| Диаметр ножевого вала, мм | 100 |
| Мощность ножевого вала, кВт | 4 |
| Частота вращения ножевого вала, об/мин | 5000 |
| Тип ножевого вала | Спиральный (кукуруза) |
| Параметры обработки | |
| Кол-во обрабатываемых сторон | 1 |
| Разнотолщинность при обработке нескольких заготовок, мм | 3 |
| Ширина обработки, мм | 400 |
| Толщина обработки, мм | 8 - 220 |
| Мин. длина обработки, мм | 220 |
| Макс. толщина снимаемого слоя, мм | 5 |
| Скорость подачи заготовки, м/мин | 8 / 12 |
| Мощность узлов | |
| Мощность подачи, кВт | от ножевого вала |
| Мощность привода подъема / опускания рабочего стола, кВт | 0.18 |
| Установленная мощность, кВт | 4.18 |
| Аспирация | |
| Диаметр патрубка аспирации, мм | 100 |
| Габаритные размеры | |
| Длина, мм | 790 |
| Ширина, мм | 800 |
| Высота, мм | 1290 |
| Вес, кг | 360 |
