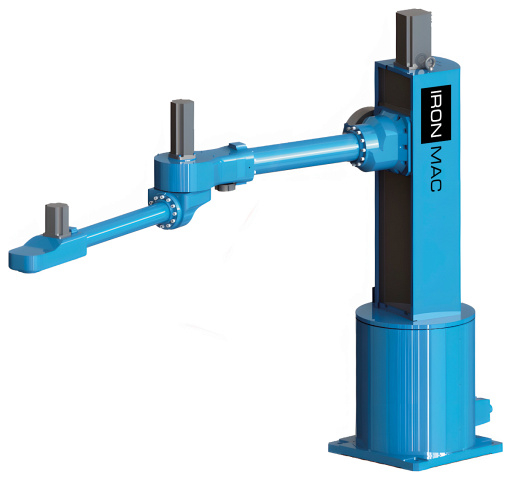

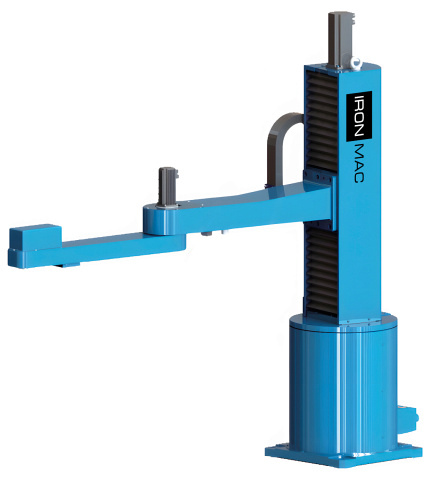

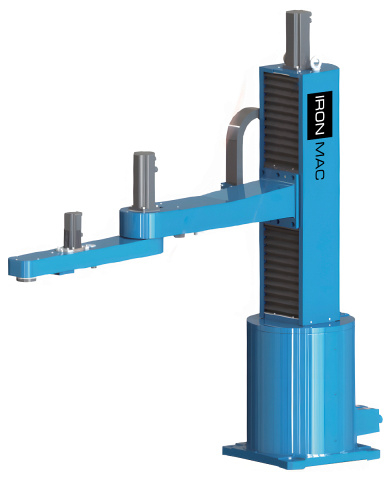

Робот манипулятор для пресса IR-HC420
Артикул: 9889101ir_hc420 Код товара: 105321
Используются для работы с прессовым оборудованием обеспечивая высокую надежность, высокую стабильность, короткое время отклика на движение, чувствительный отклик; высокую скорость, высокую повторяемость и высокую стоимость исполнения, полностью отвечают высоким требованиям штамповки, обработки и других отраслей промышленности. А используя специально разработанное ПО, управление манипулятором становиться простым и удобным, обеспечивая высокую скорость, и повторяемость. Серия роботов НС в основном используется в области штамповки, особенно в автомобилестроении и производстве бытовой техники. В отличие от традиционных 6-осевых роботов с высокой стоимостью, робот HC использует модульную конструкцию с переменной длиной манипулятора, чтобы обеспечить гибкое применение в различных ситуациях.
Область применения IR-HC420
Серия роботов НС в основном используется в области штамповки, особенно в автомобилестроении и производстве бытовой техники. В отличие от традиционных 6-осевых роботов с высокой стоимостью, робот HC использует модульную конструкцию с переменной длиной манипулятора, чтобы обеспечить гибкое применение в различных ситуациях.
Конструктивные особенности IR-HC420
| Экономичность Низкая стоимость, вы покупаете общепромышленный робот, который можно перепрограммировать для других операций по обработке, сборке, а также окупить затраты за один год. |
|
| Длительный срок службы Благодаря высокоточному и высокожесткому импортному редуктору машина может использоваться в течение нескольких десятилетий. После покупки она будет приносить пользу в течение многих лет. |
|
| Высокая скорость работы При использовании высокоточного редуктора с низким коэффициентом вращения скорость работы в два раза выше, чем у шестисуставного робота того же уровня. |
|
| Высокая точность С использованием высокоточного RV-редуктора с повторяемой точностью позиционирования конца, достигающей ±0,05 мм. |
|
| Высокая жесткость Высокопрочный чугун и литой алюминий для ключевых деталей конструкции обеспечивают высокую жесткость робота на высоких скоростях. |
|
| Высокая плавность Усовершенствованная система управления и сервопривод используются для достижения высокой скорости и плавности движения, а точкой перехода является практически нулевая временная пауза. |
|
| Высокая нагрузка Максимальная нагрузка на запястье составляет 10 кг, что позволяет обрабатывать большие заготовки и легко реагировать на новые бизнес-заказы от клиентов. |
Технические характеристики IR-HC420
| Характеристика | Значение |
|---|---|
| Число степеней свободы, шт. | 4 |
| Максимальная нагрузка, кг | 20 |
| Максимальный рабочий радиус, мм | 2000 |
| Повторяемость, мм | ±0,08 |
| Класс защиты IP робота | IP54 |
| Длина кабеля до ПУ, м | 8 |
| Длина питающего кабеля, м | 6 |
| Параметры входа / выхода ( I / O ) | 32 входа (варианты проводимости NPN, PNP), 31 выход( проводимость NPN) |
| Сигнальная линия | 24 конт, авиа разъем |
| Диаметр пневматической трубки, мм | 1 x Ø8 |
| Емкость резервной батареи, кВА | 5,6 |
| Потребляемая мощность, кВт | 4,5 / 3 фазы |
| Напряжение, В | 380 |
| Сила тока, А | 8,1 |
| Способ монтажа / поверхность | Горизонтально |
| Класс защиты шкафа управления | IP53 |
| Вес шкафа управления, кг | 50 |
| Основные операции | Штамповка |
| J1, ° | ±145 |
| J2, ° | ±135 |
| J3, мм | ±240 |
| J4, ° | ±180 |
| J1 | 108 °/с, 1,88 рад/с |
| J2 | 148.76 °/с, 2,60 рад/с |
| J3 | 500 мм/с |
| J4 | 225 °/с, 3,93 рад/с |
| J1 | 216 °/с, 3,77 рад/с |
| J2 | 198 °/с, 3,54 рад/с |
| J3 | 667 мм/c |
| J4 | 375 °/с, 6,54 рад/с |
| J4, кг㎡ | 6,5 |
| J4, Нм | 90 |
| Температура, °C | 0 - 45 |
| Влажность, % | 20 - 80 |
| Другое | Избегайте контакта с легковоспламеняющимися или агрессивными газами и жидкостями, Ихбегайте электронных помех (в том числе от плазмы). |
| Вес, кг | 280 |
