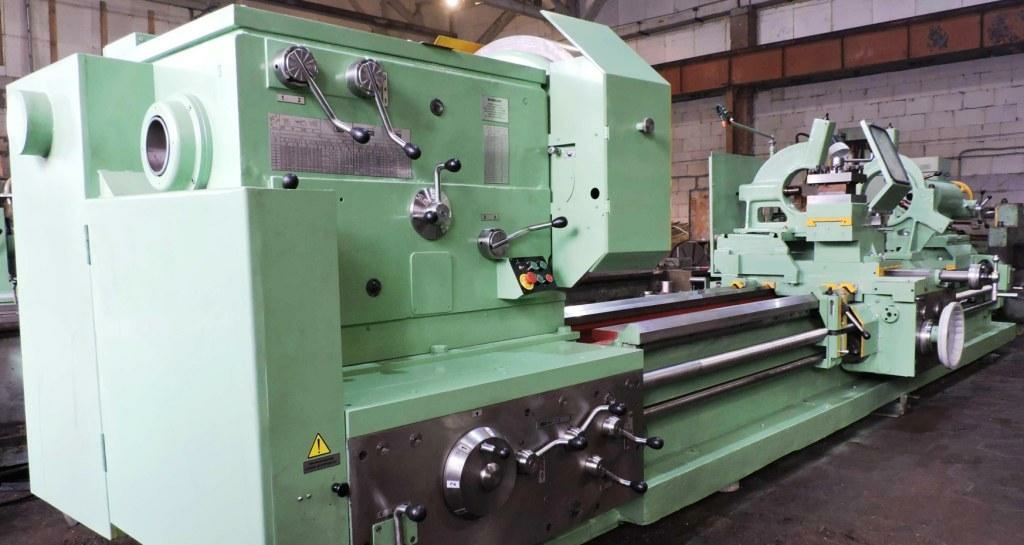

Тяжелый токарный станок РТ117/3000
Артикул: rosРТ1173000 Код товара: 2855
Преимущества тяжелого токарного станка РТ117/3000
- Высокая производительность
- Надежность и долговечность
- Превосходное качество обработки
- Широкий диапазон применения
Особенности тяжелого токарного станка рт117/3000
- Мощность: 10 кВт
- Диаметр обработки: до 1170 мм
- Длина обработки: до 3000 мм
- Система управления с ЧПУ
Назначение тяжелого токарного станка рт117/3000
Тяжелый токарный станок РТ117/3000 предназначен для точной обработки крупногабаритных деталей из металла. Он идеально подходит для производства деталей для машиностроения, авиации, судостроения и других отраслей промышленности.
Сферы применения тяжелого токарного станка рт117/3000
Тяжелый токарный станок РТ117/3000 может быть использован в следующих сферах:
- Машиностроение
- Авиационная промышленность
- Судостроение
- Нефтегазовая отрасль
- Производство энергетического оборудования
Приобретая тяжелый токарный станок РТ117/3000, вы получаете надежное и мощное оборудование, которое значительно увеличит производительность вашего производства и обеспечит высокое качество обработки деталей.
Специальный токарно-винторезный станок РТ117 является развитием станка 1Н65, и отличается от него единственным, но очень важным параметром – максимальным диаметром обрабатываемой заготовки. У РТ117 он больше на 200 (250) мм! Подробные технические характеристики станка РТ117 позволят вам определиться с желаемым.
Назначение станка рт117
Станок предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Особенности конструкции станка рт117
- Жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
- Две призматические направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- Точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- Коробка подач обладает высокой жесткостью кинематической цепи, имеет две электромагнитные муфты дистанционного переключения передач без остановки станка;
- Все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- Ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Технические характеристики станка рт117
| Наибольший диаметр детали: | |
| – устанавливаемой над станиной, мм., | 1 200 |
| – обрабатываемой над станиной, мм., | 1 140 |
| – над суппортом, мм. | 900 |
| Наибольшая длина обрабатываемой заготовки, мм. | 3 000 |
| Наибольший вес устанавливаемой заготовки в центрах станка, кг. | 5 000 |
| Наибольший вес устанавливаемой заготовки в центрах станка с поддержкой неподвижного люнета, кг. | 8 000 |
| Высота резца, устанавливаемого в резцедержателе, мм. | 50 |
| Размер конца шпинделя передней бабки по din | 2-15М |
| Центр в шпинделе передней бабки (метрический) | 100 |
| Центр в шпинделе задней бабки (морзе) | 6 |
| Количество ступеней частот вращения шпинделя | 24 |
| Диаметр цилиндрического отверстия в шпинделе, мм. | 128 |
| Пределы частот вращения шпинделя, об/мин. | 5-500 |
| Наибольшее перемещение суппорта, мм | |
| – продольное | 2 710 |
| – поперечное | 700 |
| – резцовых салазок | 240 |
| Скорость быстрых перемещений суппорта, мм/мин | |
| – продольных | 3 000 |
| – поперечных | 1 000 |
| – резцовых салазок | 1 000 |
| Пределы рабочих подач | |
| – продольных, мм/об., | 0,20…3,05 |
| – поперечных, мм/об., | 0,07…1,04 |
| – резцовых салазок, мм/об. | 0,07…1,04 |
| Пределы шагов нарезаемых резьб: | |
| – метрических, мм., | 1…120 |
| – дюймовых, ниток/дюйм, | 28…1/4 |
| – модульных, модуль. | 0,5…30 |
| Задняя бабка: | |
| – наибольшее перемещение пиноли, мм | 300 |
| – перемещение пиноли за один оборот маховика, мм | 12 |
| – наибольшее поперечное смещение, мм | ± 15 |
| – центр в шпинделе по гост 13214-79 | Морзе 6 |
| Наибольшее усилие резания, кн | 41 |
| Наибольший крутящий момент на шпинделе, кнм | 9,5 |
| Мощность главного привода, квт | 22 |
| Габаритные размеры (вместе с электрооборудованием): | |
| – длина, мм., | 6 140 |
| – ширина, мм., | 2 110 |
| – высота, мм. | 2 000 |
| Масса, кг. | 13 300 |
Комплектация станка
- патрон четырёх-кулачковый Æ 1000 мм
- суппорт с механизированным приводом верхних салазок
- люнет подвижный Æ 70 - 250 мм
- люнет неподвижный Æ 70 - 380 мм
- защитное ограждение зон резания
- местное освещение
- система СОЖ в зону резания
- ограждение патрона
- комплект ключей станка(электрошкафа, резцедержателя, патрона, люнетов, задней бабки)
- кабельная цепь
- центр упорный 100 метрический с переходной втулкой (140 метрический)
- центр неподвижный для задней бабки Морзе 6
Дополнительные опции:
- Комплект опор №130 из 12 шт - 110 000,00
- Резьбоуказатель - 110 000,00
- Конусная линейка - 390 000,00
- Патрон Ø400мм - 110 000,00
- Переходная планшайба - 190 000,00
