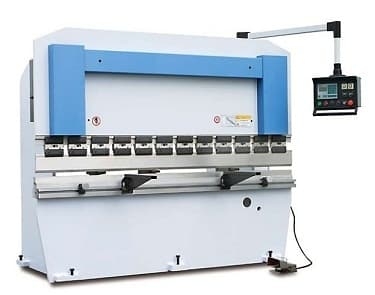

Гидравлический листогибочный пресс с ЧПУ Smd WEHK-300/6200

Гидравлический листогибочный пресс с ЧПУ Smd WEHK-300/6200 - это надежное и эффективное оборудование для работы с листовым металлом. Он обладает высокой точностью и производительностью, что делает его идеальным выбором для промышленных предприятий.

Преимущества гидравлического пресса

• ЧПУ система обеспечивает точное и быстрое управление процессом гибки листового металла.
• Высокая производительность позволяет быстро и эффективно выполнять задачи по обработке материала.
• Надежная конструкция обеспечивает долгий срок службы оборудования.
• Пресс идеально подходит для работы с различными металлическими изделиями, обеспечивая высокое качество гибки и точность изделий.

Назначение и сферы применения

Гидравлический листогибочный пресс Smd WEHK-300/6200 применяется для гибки и формовки листового металла различной толщины. Он находит широкое применение в машиностроении, автомобильной промышленности, строительстве и других отраслях, где требуется точная и качественная обработка металла.

Не упустите возможность обновить свое производство с помощью гидравлического листогибочного пресса с ЧПУ Smd WEHK-300/6200 от 'Невастанкомаш'!

Гидравлический листогибочный пресс с ЧПУ Smd WEHK-300/6200 предназначен для выполнения операций гибки металлических листов и получения широкого спектра профилей.

Преимущества Smd WEHK-300/6200

Листогибочные пресс серии WEHK/WEMK имеют жесткое (через трубчатую траверсу) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется всеми мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для выполнения несложных гибов. На базе моделей WEHK поставляются пресса WEMK (облегченные, до 80 тонн усилие), WEHK – прессы с ЧПУ (с контроллерами CNC) и WEMK -прессы с ЧПУ (облегченные, до 80 тонн). Применяемые ЧПУ имеют экран с цифровой индикацией и 2-3 контролируемых параметра.

Пресса данной серии относятся к эконом классу с ЧПУ Delem DA-41 (Голландия). Он имеет две оси управления – опускание верхней траверсы (ось Y) и перемещение заднего упора (ось X). Конструкцией пресса является прочная жесткая рама, сваренная из стальных плит и прошедшая термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми Rexroth (Германия) и SUMITOMO (Япония), позволяют производить операции гибки с высокой скоростью. Параллельность между верхней траверсой и рабочим столом достигается регулировкой через механическую муфту, управляется реверсивным двигателем.

Система ЧПУ ESTUN E200 Smd WEHK-300/6200

• LCD дисплей: 240х128 пикселей
• Память 40 программ
• В каждой программе до 25 рабочих шагов

Задний упор на шарико – винтовой паре с двумя пальцами и тремя закаленными упорными поверхностями.

Таблица определения усилий листогибочного пресса:

В таблице указываются удельное усилие (Р, кН/м), которое необходимо приложить к листовому материалу определённой толщины (S, мм), чтобы получить изгиб необходимого радиуса (R, мм). Данные приводятся для материала длиной 1 м. Таблица рассчитана для листового материала с прочностью o=450 Н/мм2 (углеродистая конструкционная сталь). Результат расчёта усилий необходимо пропорционально изменить в случае, когда показатели прочности имеют другие значения.

Получаемые профили Smd WEHK-300/6200

Технические характеристики Smd WEHK-300/6200

Комплектация  WEHK-300/6200 Smd WEHK-300/6200

• Гидравлическая система: Rextroth (Германия)
• Масляный насос SUMITOMO (Япония)
• Механическая ручная система крепления верхнего и нижнего инструмента типа AMADA-PROMECAM
• Задний упор перемещается по линейным направляющим с помощью шарико-винтовой пары Hiwin при помощи серводвигателя.
• Задний упор имеет два упорных блока, регулируемых по высоте и росстоянию между ними
• Две передние поддержки листа
• Выносная педаль управления с кнопкой аварийной остановки.
• Инструкция по эксплуатации и обслуживанию станка
• Управление ESTUN E200 (управление осью Y с точностью до 0,1 мм, управление осью Х с точностью до 0,1 мм)

Опции  WEHK-300/6200 Smd WEHK-300/6200

• Дополнительный инструмент
• Система быстрого зажима инструмента
• Увеличение хода заднего упора
• Фотоэлектрическая система защиты

• Усилие, тн 300
• Мощность, кВт 22
• Масса, кг 29850
• Модель WEHK-300/6200
