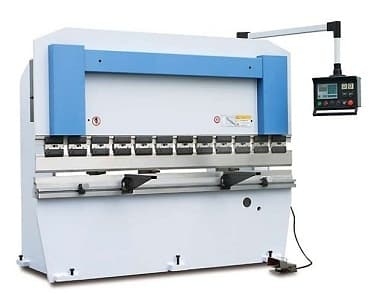

Гидравлический листогибочный пресс с ЧПУ Smd WEМK-80/3200

Гидравлический листогибочный пресс с ЧПУ Smd WEМK-80/3200 - это надежное и мощное оборудование для гибки листового металла. Он обеспечивает высокую точность и производительность при выполнении различных операций по гибке.

Преимущества товара Smd

• Использование современной технологии ЧПУ для точной настройки и контроля процесса гибки
• Мощная гидравлическая система обеспечивает высокую скорость и точность выполнения операций
• Прочная и надежная конструкция для длительного срока службы
• Интуитивно понятный интерфейс для удобного управления и мониторинга работы
• Разнообразные возможности настройки для работы с различными материалами и толщинами

Назначение и сферы применения Smd

Гидравлический листогибочный пресс Smd WEМK-80/3200 идеально подходит для производственных предприятий, занимающихся металлообработкой. Он может использоваться для гибки листового металла различной толщины и формы, что делает его универсальным инструментом в производстве металлических деталей и конструкций.

Не упустите возможность приобрести гидравлический листогибочный пресс с ЧПУ Smd WEМK-80/3200 для повышения эффективности вашего производства!

Гидравлический листогибочный пресс с ЧПУ Smd WEМK-80/3200 предназначен для выполнения операций гибки металлических листов и получения широкого спектра профилей.

Преимущества Smd

Листогибочные пресс серии WEHK/WEMK имеют жесткое (через трубчатую траверсу) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется всеми мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для выполнения несложных гибов. На базе моделей WEHK поставляются пресса WEMK (облегченные, до 80 тонн усилие), WEHK – прессы с ЧПУ (с контроллерами CNC) и WEMK -прессы с ЧПУ (облегченные, до 80 тонн). Применяемые ЧПУ имеют экран с цифровой индикацией и 2-3 контролируемых параметра.

Пресса данной серии относятся к эконом классу с ЧПУ Delem DA-41 (Голландия). Он имеет две оси управления – опускание верхней траверсы (ось Y) и перемещение заднего упора (ось X). Конструкцией пресса является прочная жесткая рама, сваренная из стальных плит и прошедшая термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми Rexroth (Германия) и SUMITOMO (Япония), позволяют производить операции гибки с высокой скоростью. Параллельность между верхней траверсой и рабочим столом достигается регулировкой через механическую муфту, управляется реверсивным двигателем.

Система ЧПУ ESTUN E200 Smd

• LCD дисплей: 240х128 пикселей
• Память 40 программ
• В каждой программе до 25 рабочих шагов

Задний упор на шарико – винтовой паре с двумя пальцами и тремя закаленными упорными поверхностями.

Таблица определения усилий листогибочного пресса:

В таблице указываются удельное усилие (Р, кН/м), которое необходимо приложить к листовому материалу определённой толщины (S, мм), чтобы получить изгиб необходимого радиуса (R, мм). Данные приводятся для материала длиной 1 м. Таблица рассчитана для листового материала с прочностью o=450 Н/мм2 (углеродистая конструкционная сталь). Результат расчёта усилий необходимо пропорционально изменить в случае, когда показатели прочности имеют другие значения.

Получаемые профили Smd

Технические характеристики Smd WEМK-80/3200

Комплектация  WEМK-80/3200 Smd

• Гидравлическая система: Rextroth (Германия)
• Масляный насос SUMITOMO (Япония)
• Механическая ручная система крепления верхнего и нижнего инструмента типа AMADA-PROMECAM
• Задний упор перемещается по линейным направляющим с помощью шарико-винтовой пары Hiwin при помощи серводвигателя.
• Задний упор имеет два упорных блока, регулируемых по высоте и росстоянию между ними
• Две передние поддержки листа
• Выносная педаль управления с кнопкой аварийной остановки.
• Инструкция по эксплуатации и обслуживанию станка
• Управление ESTUN E200 (управление осью Y с точностью до 0,1 мм, управление осью Х с точностью до 0,1 мм)

Опции  WEМK-80/3200 Smd

• Дополнительный инструмент
• Система быстрого зажима инструмента
• Увеличение хода заднего упора
• Фотоэлектрическая система защиты

• Усилие, тн 80
• Ширина обработки, мм 3200
• Мощность, кВт 7.5
• Масса, кг 6300
• Модель WEМK-80/3200
