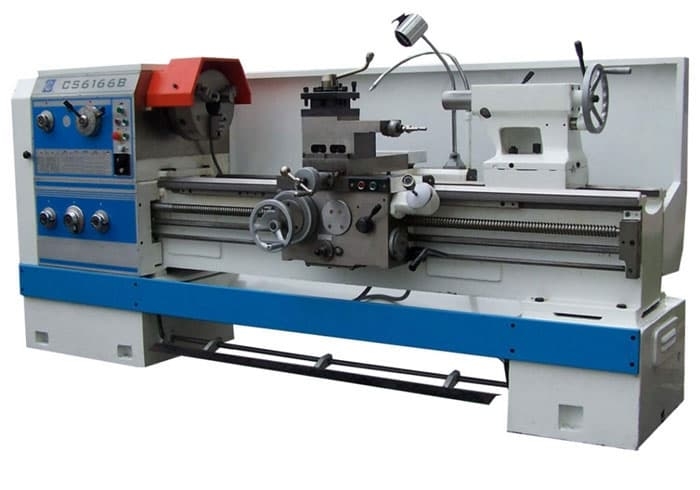

Универсальный токарный станок Smtcl CS6166B, CS6166C, CS6266B, CS6266C/1500
Артикул: smtCS6166B1500 Код товара: 2536
Универсальный токарный станок Smtcl CS6166B, CS6166C, CS6266B, CS6266C/1500
Вы ищете надежное и многофункциональное оборудование для вашего производства? Тогда универсальный токарный станок Smtcl CS6166B, CS6166C, CS6266B, CS6266C/1500 - идеальный выбор для вас!
Преимущества:
- Высокая производительность и точность обработки
- Многофункциональность и универсальность в использовании
- Надежность и долговечность
- Простота в обслуживании и настройке
- Эргономичный дизайн для комфортной работы оператора
Особенности:
- Максимальный диаметр обработки до 660 мм
- Длина обработки до 1500 мм
- Широкий выбор скоростей шпинделя для различных видов обработки
- Система подачи для точной и эффективной работы
Назначение и сферы применения:
Универсальный токарный станок Smtcl CS6166B, CS6166C, CS6266B, CS6266C/1500 подходит для широкого спектра работ: от точной обработки деталей до серийного производства. Он идеально подойдет для производства металлических деталей, в том числе для автомобильной, судостроительной, авиационной и других отраслей промышленности.
Не упустите возможность улучшить производственные процессы и повысить эффективность работы вашего предприятия с универсальным токарным станком Smtcl CS6166B, CS6166C, CS6266B, CS6266C/1500!
Универсальный токарный станок Smtcl CS6166B, CS6166C, CS6266B, CS6266C/1500 предназначен для выполнения разнообразных работ: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных, питчевых резьб, сверления, зенкерования, развертывания. На выбор пользователя подача может быть осуществлена в дюймовой или метрической системе измерения. Станки оснащены ручным и ножным тормозом. Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки. Ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Отличительные особенности данного станка:
- Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
- Закаленный шпиндель из высокопрочной легированной стали, установленный на три пары точных подшипников;
- Закалённые и шлифованные косозубые зубчатые колеса и шестерни;
- Регулируемая муфта перегрузки ходового винта;
- Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
- Минимальная скорость вращения шпинделя в серии В - 9 Об/мин;
- Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
- Подача СОЖ в зону резания, галогеновый светильник;
- Тормоз шпинделя;
- Цельнолитая тумба-подставка под станок;
- Высокое качество.
Технические характеристики универсального токарного станка smtcl cs6166b, cs6166c, cs6266b, cs6266c/1500
| Параметры | Ед. изм. | CS6166B/CS6266B | CS6166C/CS6266C |
| Мах диаметр обработки над станиной | мм | Ø660 | Ø660 |
| Мах диаметр обработки над суппортом | мм | Ø420 | Ø420 |
| Мах диаметр обработки над выемкой в станине | мм | Ø870 | Ø870 |
| Эффективная длина выемки | мм | 240 | 240 |
| Мах длина обрабатываемой заготовки | мм | 1000/1500/2000/3000 | 1000/1500/2000/3000 |
| Шпиндель со сквозным осевым отверстием | мм | Ø82 | Ø105 |
| Диаметр и конус отверстия в шпинделе | Ø90 1:20 | Ø113 1:20 | |
| Передний конец шпинделя | ISO 702/II №8 короткого кулачково-зажимного типа | ISO 702/II №8 короткого кулачково-зажимного типа | |
| Скорость вращения шпинделя | Об/мин | 24 ступени, 9-1600 | 12 ступеней, 36 – 1600 |
| Мах крутящий момент шпинделя | Нм | 1200 | 1200 |
| Количество и диапазон продольных подач | |||
| Стандартные | мм/об | 0.063-2.52, 65 | 0.027-1.07, 65 |
| Уменьшенные | мм/об | 0.028-0.056, 13 | |
| Увеличенные | мм/об | 2.86-6.43, 15 | |
| Количество и диапазон поперечных подач | |||
| Стандартные | мм/об | 0.027-1.07, 65 | 0.063-2.52, 65 |
| Уменьшенные | мм/об | 0.012-0.026, 13 | |
| Увеличенные | мм/об | 1.21-2.73, 15 | |
| Количество и диапазон нарезания резьбы | |||
| Метрическая резьба | 0.5-224 48 | 1-14, 22 | |
| Дюймовая резьба | 72-1/8 tpi 46 | 28-2, 25 | |
| Модульная резьба | 0.5-112 42 | 0.5-7, 18 | |
| Питчевая резьба | 56-1/4 DP 45 | 4-56, 24 | |
| Продольное ускоренное перемещение | Об/мин | 4.5 | 4.5 |
| Поперечное ускоренное перемещение | м/мин | 1.9 | 1.9 |
| Шаг резьбы ходового винта | мм | 12 | 12 |
| Высота шпинделя к опорной плоскости резца | мм | 28 | 28 |
| Сечение резца | мм | 25х25 | 25х25 |
| Угол поворота плиты | ° | ±90 | ±90 |
| Мах ход резцовой салазки | мм | 145 | 145 |
| Мах ход поперечной каретки | мм | 310 | 310 |
| Наибольшее допустимое усилие резания | Н | 12000 | 12000 |
| Наибольшая допустимая сила подачи | Н | 3500 | 3500 |
| Диаметр пиноли задней бабки | мм | Ø75 | Ø75 |
| Конус пиноли задней бабки | МТ№5 | МТ№5 | |
| Мах ход пиноли задней бабки | мм | 150 | 150 |
| Поперечное перемещение задней бабки | мм | ±15 | ±15 |
| Тип главного двигателя, мощность и скорость | Y132M, 7.5 кВт 1450 об/мин (50 Гц) | Y132M, 7.5 кВт 1450 об/мин (50 Гц) | |
| Тип двигателя быстрого хода, мощность и скорость | 2AOS, 5632, 250 Вт, 1360 об/мин (50 Гц) | 2AOS, 5632, 250 Вт, 1360 об/мин (50 Гц) | |
| Тип насоса для охлаждающей жидкости, мощность и поток | л/мин | 50 | 50 |
| Клиновые ремни | В2337 4 шт | В2337 4 шт | |
| Мощность главного двигателя | кВт | 7.5 | 7.5 |
| Мощность двигателя ускоренных перемещений по осям | Вт | 250 | 250 |
| Мощность насоса охлаждения | Вт | 60 | 120 |
| Вес | |||
| 1000 | кг | 2200 | 2200 |
| 1500 | кг | 2400 | 2400 |
| 2000 | кг | 2600 | 2600 |
| 3000 | кг | 3000 | 3000 |
| Габариты (дхшхв) | |||
| 1000 | мм | 2632х975х1350 | 2632х975х1350 |
| 1500 | мм | 3132х975х1350 | 3132х975х1350 |
| 2000 | мм | 3632х975х1350 | 3632х975х1350 |
| 3000 | мм | 4632х975х1350 | 4632х975х1350 |
Стандартная комплектация:
- 3-х кулачковый патрон Ø315 мм;
- Планшайба;
- Подвижный люнет;
- Неподвижный люнет;
- Упорный задний центр МТ5;
- Центральный переходной конус МТ№ 6/5;
- Система подачи СОЖ в зону резания;
- Регулируемый позиционный упор по оси Z;
- Галогеновый станочный светильник;
- 4-х позиционный резцедержатель;
- Защитное ограждение патрона;
- Защитное ограждение от разбрызгивания жидкости;
- Ножной тормоз шпинделя;
- Шприц для смазки;
- Приводные ремни;
- Руководство по эксплуатации.
Дополнительная комплектация:
- Комплект прямых кулачков для 3-х кулачкового патрона Ø315 мм;
- Комплект обратных кулачков для 3-х кулачкового патрона Ø315 мм;
- 4-х кулачковый патрон Ø500 мм;
- Неподвижный люнет большого размера;
- Виброопора ОВ-31М.
