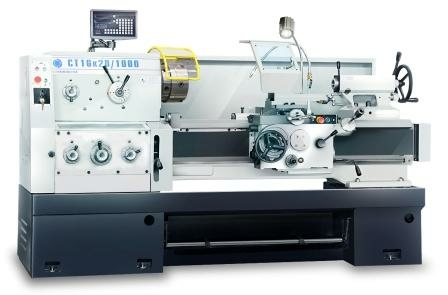

Универсальный токарный станок СТ 16К20/1000
Артикул: rosСТ 16К201000 Код товара: 5426
Универсальный токарный станок СТ 16К20/750 идеально подходит для производства малых и средних серий деталей из различных материалов, таких как сталь, чугун, алюминий и медь. Он широко используется в машиностроении, автомобильной промышленности, электротехнике и других отраслях промышленности.
Закажите универсальный токарный станок ст 16к20/750 прямо сейчас и повысьте эффективность своего производства!
Станки предназначены для обработки цилиндрических, конических и сложных поверхностей как внутренних, так и наружных, а также для нарезания резьбы. Для обработки торцевых поверхностей заготовок применяются разнообразные резцы, развертки, сверла, зенкеры, а также плашки и метчики. Станки СТ 16к20 являются универсальным оборудованием для точной обработки изделий в полном соответствии с международными стандартами качества. Мощная конструкция литой станины, закаленные и упроченные направляющие обеспечивают профессиональную обработку и надежную стабильную работу. В качестве шпиндельных опор применены подшипники особо высокой точности. Станки данной группы могут оснащаться устройством цифровой индикации на оптических линейках, что значительно упрощает достижение минимальных допусков при обработке.
Технические характеристики
| Параметры | Ед. изм. | 16к20 |
| Максимальный диаметр обработки над станиной | мм | Ø400 |
| Максимальный диаметр обработки над суппортом | мм | Ø220 |
| Максимальная длина обрабатываемой заготовки | мм | 750/1000 |
| Максимальная длина обточки с одного установа | мм | 570/820 |
| Диаметр отверстия в шпинделе | мм | Ø52 |
| Конус отверстия в шпинделе | МТ. №6 | |
| Передний конец шпинделя | ISO 702/III № 6 штыкового типа |
|
| Скорость вращения шпинделя | Об/мин | 9-1600 |
| Количество скоростей | шт | 24 |
| Максимальный крутящий момент на шпинделе | Нм | 1400 |
| Количество и диапазон продольных подач: | ||
| Стандартные | мм/об (дюйм/об) |
0.063-2.52 (0.0023-0.0937) |
| Уменьшенные | мм/об (дюйм/об) |
0.028-0.056 (0.0010-0.0021) |
| Увеличенные | мм/об (дюйм/об) |
2.86-6.43 (0.1064-0.2392) |
| Количество и диапазон поперечных подач: | ||
| Стандартные | мм/об (дюйм/об) |
0.027-1.07 (0.0011-0.0404) |
| Уменьшенные | мм/об (дюйм/об) |
0.012-0.026 (0.0004-0.0010) |
| Увеличенные | мм/об (дюйм/об) |
1.21-2.73 (0.0457-0.1032) |
| Количество и диапазон нарезания резьбы: | ||
| Метрическая резьба | мм | 0.5-224 |
| Дюймовая резьба | 72-1/8 tpi | |
| Модульная резьба | 0.5-112 | |
| Питчевая резьба | 56-1/4 DP | |
| Продольное ускоренное перемещение | Об/мин | 4.5 |
| Поперечное ускоренное перемещение | м/мин | 1.9 |
| Шаг резьбы ходового винта | мм | 12 |
| Высота шпинделя к опорной плоскости резца | мм | 28 |
| Сечение резца | мм | 25х25 |
| Угол поворота плиты | ° | ±90 |
| Мах ход резцовой салазки | мм | 145 |
| Мах ход поперечной каретки | мм | 320 |
| Наибольшее допустимое усилие резания | Н | 14000 |
| Наибольшая допустимая сила подачи | Н | 3500 |
| Диаметр пиноли задней бабки | мм | Ø75 |
| Конус пиноли задней бабки | МТ№5 | |
| Максимальный ход пиноли задней бабки | мм | 150 |
| Поперечное перемещение задней бабки | мм | ±15 |
| Тип главного двигателя, мощность и скорость | 5АМХ132S4У3 | |
| Мощность главного двигателя | кВт | 7.5 |
| Скорость вращения главного двигателя | Об/мин | 1450 |
| Тип двигателя перемещения суппорта | 2AOS | |
| Мощность двигателя перемещения суппорта | кВт | 0.250 |
| Скорость вращения двигателя перемещения суппорта | Об/мин | 1360 |
| Тип насоса сож | Центробежный | |
| Тип двигателя насоса для сож | АИР56 А2у2 | |
| Мощность двигателя насоса для сож | кВт | 0.180 |
| Подача жидкости, на выходе из насоса для сож | л/мин | 25/32/50 |
| Клиновые ремни | Серия В | |
| Габариты станка (дхшхв) | мм | 2210/2560х1020х1350 |
| Масса станка | кг | 2800/3000 |
| Параметры | Ед. изм. | 16к20 (с выемкой в станине) |
| Максимальный диаметр обработки над выемкой в станине | мм | Ø630 |
| Рабочая зона выемки в станине | мм | 240 |
Особенности станка
 |

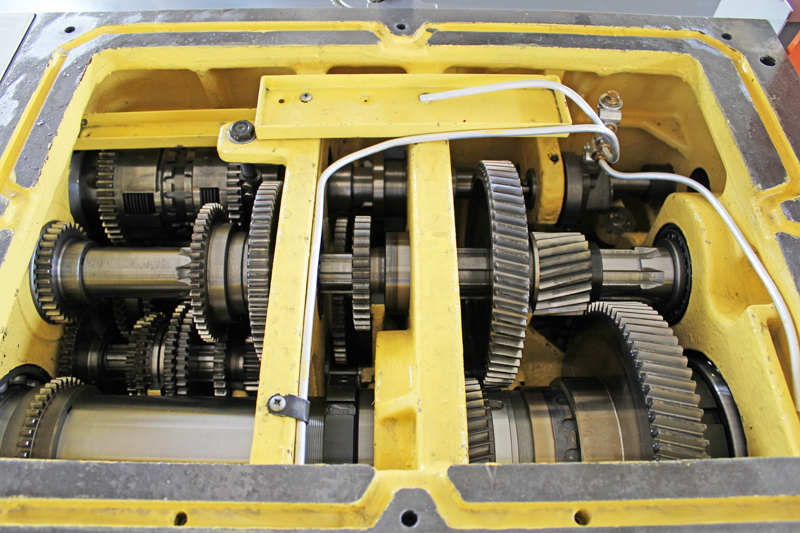

Коробка скоростейСлужит для редуцирования скорости вращения шпинделя. Имеет 24 варианта выбора скорости в диапазоне от 9 до 1600 оборотов в минуту. Все шестерни и зубчатые колеса подвергались термическому упрочнению, что повышает их стойкость к изнашиванию и выкрашиванию. Система смазки обеспечивает хорошее охлаждение и снижение уровня трения, что в свою очередь стабилизирует погрешности связанные с температурной деформацией передней бабки в процессе обработки. |
 |
Коробка подачОбеспечивает согласованное перемещение суппорта и закрепленного на нем инструмента по направляющим станка с выбранной скоростью. Используется для задания равномерной подачи при резании, а также при нарезании различных видов резьбы. |
 |

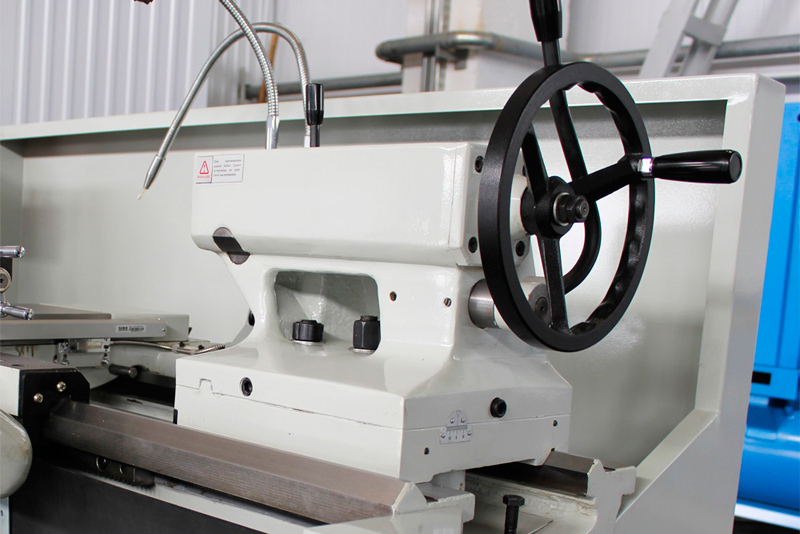

Задняя бабкаПрименяется для крепления осевого режущего инструмента, а также служит в качестве дополнительной опоры, в которую устанавливается вращающийся или не вращающийся центр, при обработке детали в центрах. |
|
|

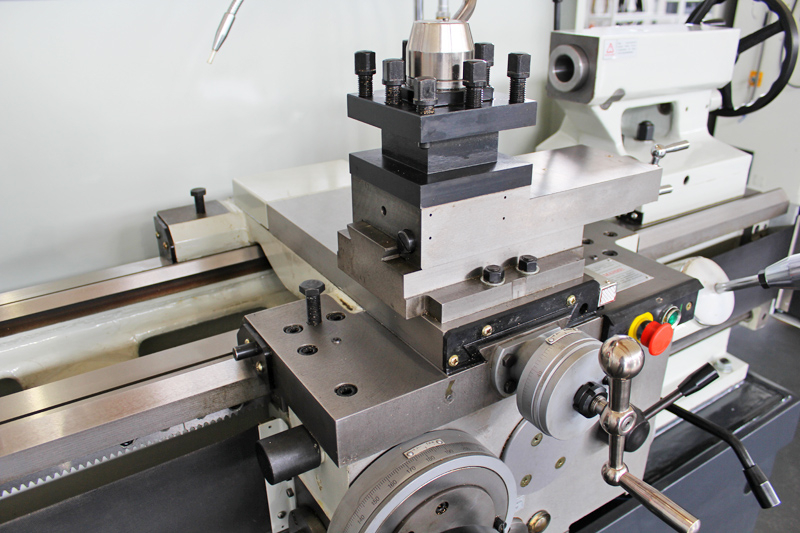

СуппортЭто часть станка предназначенная для крепления инструмента, а также обеспечивающая продольное и поперечное перемещение установленному на нем инструменту. Данный узел станка обладает большой жесткостью, что уменьшает возникновение случайных погрешностей, связанных с упругими деформациями систем суппорта при резании. |
 |
ЛюнетыСлужат в качестве дополнительной опоры при обработке длинномерных деталей, для уменьшения упругих деформаций детали под воздействием сил резания. |
 |
УциУстанавливается на станки сери СТ16К20 в качестве опции для более точного контроля продольного и поперечного перемещения инструмента, закрепленного в резцедержателе, что дает возможность оператору выполнять работы с точностью равной цене деления устройства. |
Стандартная комплектация
- Система подачи СОЖ c помпой 25 л/мин;
- Ножной тормоз шпинделя;
- Станочный светильник, галогенный;
- Защитное ограждение патрона;
- Защитное ограждение от разбрызгивания жидкости;
- Установленные приводные ремни, комплект из 4-х штук;
- Защита ходового винта и приводного вала, комплект из 2-х штук;
- Задняя бабка;
- Патрон 3-х кулачковый D250 с комплектом прямых и обратных кулачков, а также ключом к патрону;
- Регулируемый упор по оси Z;
- Неподвижный задний центр МТ5, для задней бабки;
- Неподвижный задний центр МТ6 передней бабки;
- Вращающийся центр МТ5;
- Четырех позиционный резцедержатель;
- Ключ для круглых шлицевых гаек 45-52;
- Ключ для круглых шлицевых гаек 115-130;
- Ключ для круглых шлицевых гаек 150-160;
- Ключ для резцедержателя;
- Руководство по эксплуатации (паспорт);
- Шприц для смазки;
- Виброопора ОВ-31М, комплект.
